7075 アルミプレート

7075 アルミニウム プレートは, 強度変形アルミニウム合金である Al Zn Mg Cu 超硬アルミニウムに属します. キー, ギア, その他の高応力部品に広く使用されています. 2024 アルミニウムの代替品としてよく使用されます.これは, 強度が高く, 他のすべての点で同様のパフォーマンスを提供するためです.

7075 プレートの仕様パラメータ

7075プレートの化学的性質

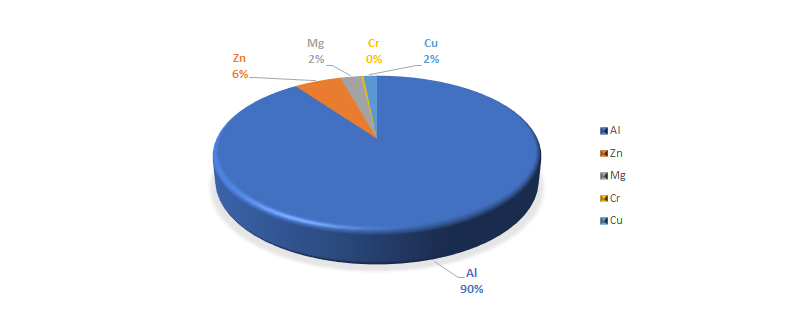

7075 アルミニウムは, 90.0% の Al, 5.6% の Zn, 2.5% の Mg, 0.23% の Cr, および 1.6% の Cu で構成されていますが, これらの数値は製造要因によって変動します.

7075 アルミニウムの密度は 2.81 g/cm3 (0.102 lb/in³) で, 金属としては比較的軽量です. 7075 アルミニウム合金は, 利用可能な最も強度の高いアルミニウム合金の 1 つであり, 高負荷の状況で価値があります. 7075 アルミニウムの銅含有量は腐食に対する感受性を高めますが, このような犠牲は, このような強力でありながら加工可能な材料を作るために必要です.

7075プレートの機械的性質

7075 アルミニウム合金の機械的特性のまとめ

7075 アルミニウムの弾性率は 71.7 GPa (10, 400 ksi) で, せん断弾性率は 26.9 GPa (3900 ksi) です. 材料の変形に対する抵抗力の尺度は, その弾性係数とせん断係数によって与えられます. 一般に, この合金は強く, 変形しにくいため, 丈夫で軽い金属が必要な用途に適しています.

7075 アルミニウム合金の引張降伏強度は 503 MPa (83, 000 psi) です.これは, 元の形状に戻ることができない前に, 7075 合金片に 503 MPa の応力がかかることを意味します. この値は, アルミニウムを合金化することの大きな利点と, 7075 がフレームの構造材料として最適な選択である理由を示しています.

7075 アルミニウムの極限引張強度は 572 MPa (83000 psi) で, 密度が低いことを考えると非常に高い値です. したがって, 7075 アルミニウムは通常, 軍事施設や超高層ビルなどのリスクの高い用途で使用されます.

せん断強度とは, はさみが紙を切るように, 平面に沿った反対の力によるせん断に抵抗する材料の能力です. 2 つのはさみの刃が閉じると, 反対の力が紙の断面に作用し, 「せん断」で破損します. この値は, ねじれが材料にこの種のせん断応力を引き起こす可能性があるねじりアプリケーション (シャフト, バーなど) で役立ちます.

7075 アルミニウム合金の疲労強度は 159 MPa (23, 000 psi) です. タイプ 7075 アルミニウムは航空宇宙産業でよく使用され, 疲労破壊に対する懸念が高まっています. 降伏点よりもはるかに小さな力が加えられたとしても, 材料は破損する可能性があります. この応力が周期的である場合, つまり, 材料が定期的にこの力で十分な回数負荷を受けると, 材料が弱くなり, 最終的に破損する原因となる微小破壊が発生する可能性があります. 疲労強度は, この周期的な負荷に耐える材料の能力の尺度であり, この材料を使用して作成された部品が繰り返し負荷サイクルを受ける用途 (航空機や自動車など) に役立ちます.

7075プレートの加工技術

7075 アルミニウム合金は, 「焼き戻し」と呼ばれることもある熱処理として知られるプロセスを使用して強化する方法によって, さらに改善することができます. この方法では, 高熱 (300 ～ 500 ºC) を使用して金属の結晶構造を再構成し, 全体的な機械的特性を強化します.これにより, 文字通り材料を作るか壊すことができます. 7075 アルミニウムの焼き戻しには多くの方法があり, それぞれの焼き戻しプロセスにより, 7075 アルミニウムに独自の価値と特性が与えられます.

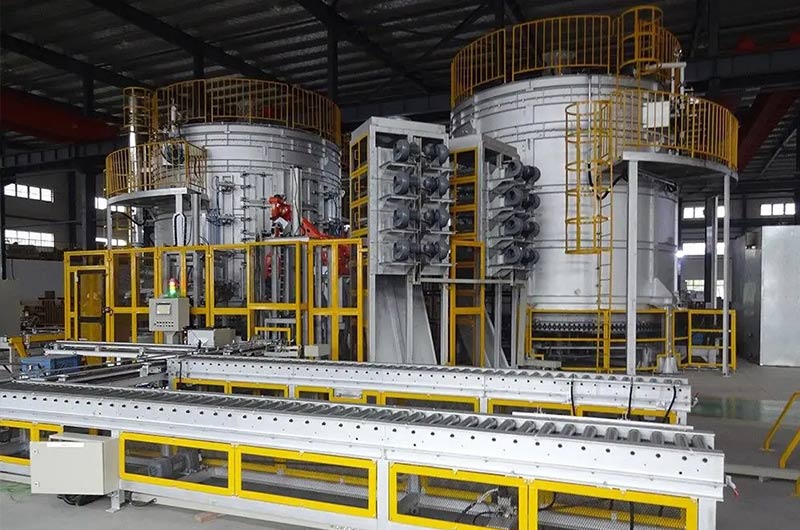

熱処理

7075 は, 900 度 F で 2 時間, その温度で溶体化アニールした後, 水で急冷することができます. 次に, 合金に析出硬化（時効）熱処理を施すことができる.

アニーリング

アニーリングは華氏 775 度で行われ, その温度で 3 時間保持されます. 次に, 1 時間あたり 50 F で制御された冷却を 500 F まで下げて使用し, そこから空冷する必要があります.

エージング

沈殿強化 (エージング) は 250 度 F で 24 時間行われ, T6 の間空冷されます. T73 焼き戻しでは, 華氏 225 度で 8 時間加熱した後, 華氏 325 度で 24 時間加熱してから空冷する必要があります.

Chalcoの売れ筋7075アルミ板シリーズの応用分野

7075 O アルミ板の応用

7075 O アルミニウムは, アニールされた状態の 7075 アルミニウムです. 7075 アルミニウムの他の変種と比較して強度が最も低く, 延性が最も高く, 高い耐食性と優れた強度を備えています.

7075 O テンパー アルミニウム プレートは, 航空宇宙, 軍事, 自動車用途で一般的に使用されています.

7075 T6 アルミニウム板の適用

7075 T6 アルミニウムは, T6 焼き戻しの 7075 アルミニウムです. この焼き戻しを達成するために, 金属は溶体化熱処理され, 標準の機械的特性要件を満たすまで人工的に時効されます. 7075 T6 アルミニウム合金の硬度は 150HB で, 高硬度アルミニウム合金に属します. 優れた機械的特性を持ち, 優れた延性, 高強度, 靭性, 優れた耐疲労性を示します.

• 航空宇宙分野: 航空機, グライダー, 航空宇宙機のほとんどの部品の製造に使用されます.
• 輸送ツール：船舶の製造, 自転車の部品などに使用されます.
• 産業分野：工具製造, 計器歯車, ヒューズ部品, ウォームギア, キー, 調整弁部品など
• 軍事用途: ミサイル部品, ライフルの上部および下部ケーシング, エクステンション チューブ, 精密ライフル (M-16 など).

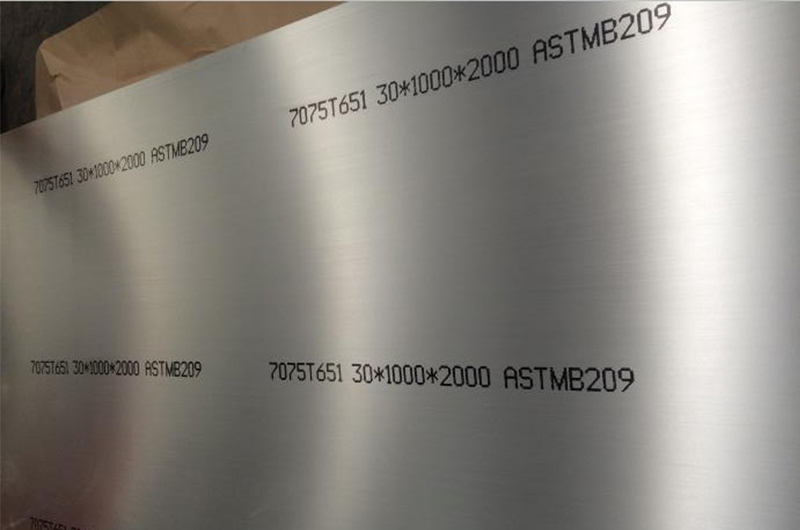

7075 T651 アルミニウム板の適用

7075 T651 アルミニウム合金板は, アルミニウム合金の中で最も強い引張強度と 7000 系アルミニウム合金の中で最も強い硬度を持っています. 7075 T651 は, 高い引張強度, 優れた疲労強度, 優れた機械加工性, 抵抗溶接および耐食性を備えています.

7075 T651 アルミニウム合金板も, 半滑らかな表面と研磨された表面を備えた軽量素材です. Chalco は 7075 T651 アルミニウム合金板を研磨しており, 表面は非常に明るいです.

• 主に高品質・高性能・高強度の加工材料に使用され, 航空宇宙用途に最適なアルミニウム合金です.
• 航空機部品, ギア, 計器シャフト, 金型製作, タービンなどにも使用できます.
• ユーザーの仕様に応じて加工し, 船舶, モーター スポーツ, 商用グレードの部品に適用できます.

7075 T6511 アルミニウム板の適用

7075-T6511 アルミニウムは, T6511 焼き戻しの 7075 アルミニウムです. この焼き戻しを達成するために, 金属は溶体化熱処理され, 応力が緩和され, 人工的に時効されます. 応力緩和は, 製造される標準的な鍛造製品のタイプ (押し出しまたはチューブ) に応じた量だけ金属を伸ばすことによって達成されます. 金属は, ストレッチ操作の後にまっすぐになります. 7075 アルミニウムの他のバリエーションと比較して, 2 番目に高い強度を持っています.

7075 T7 アルミニウム板の適用

7075 T7 アルミニウムは, T7 焼き戻しの 7075 アルミニウムです. この焼き戻しを達成するために, 金属は溶体化熱処理され, 人工的な過時効によって安定化されます. 7075 アルミニウムの他のバリエーションと比較して, 2 番目に高い延性があります.

7075 T73 アルミニウム板の適用

比較すると, T73 は強度が低く, 柔軟性が高く, 拡張された高ストレス環境でより優れた製品を提供します. この状態に到達するために, 材料は熱処理され, T6 まで熟成されますが, その後も熟成が続けられます. 材料を T73 に過度に熟成させることで, 強度がいくらか失われますが, 耐久性は向上します. また, 耐食性にも優れています. アルミニウム 7075 の靭性は, 温度とともに低下します.このため, T73 は極低温などの極低温用途により適しています.

• 7075 T73 は, より柔軟性が必要なコンポーネント, または日常的に高い継続的なストレスを受けるコンポーネントに使用されます.
• 飛行機の翼の付け根は7075 T73の典型です.
• ギア, バルブ部品, シャフト, ランディング ギアは, より一般的に 7075 T73 で作られています.

7075 T7351 アルミニウム板の適用

7075 T7351 アルミニウムは, T7351 焼き戻しの 7075 アルミニウムです. この焼き戻しを達成するために, 金属は溶体化熱処理され, 応力が緩和され, 人工的な過時効によって安定化されます. T7351 焼き戻しにより, 応力腐食割れに対する耐性が向上します. これは, 非常に高い強度と低温での優れた性能を備えた航空機用合金です. 機械加工性が良く, 仕上げ性に優れています. 熱処理および/または冷間加工により硬化させることができます. 機械加工性と硬度が良好で, 溶接や応力腐食割れが発生しにくいです.

• T7351 は, 耐食性を必要としない航空機製造やその他の航空宇宙用途に一般的に使用されています.
• 7075 T7351 アルミニウム合金は, 通常のねじ機械合金の中で最高の強度を提供します.
• T7351 焼戻しの優れた耐応力腐食性により, 合金 7075 は, 最も重要な用途の多くで 2024, 2014, および 2017 の妥当な代替品になります.

7075アルミ板の特徴

• 7000系の金属アルミニウム合金は, 主に亜鉛を含んでいます. 7075 アルミニウム プレートは, 応力除去処理後に変形したり反ったりしません. 高強度熱処理合金の一種です.
• 7075 は, 航空機の製造で一般的に使用される, 高い硬度と強度を備えたアルミニウム合金です. 溶体化処理後の可塑性が良好です. 特に熱処理による強化効果は良好です. 150℃以下, 特に低温時の強度が高い.
• 良好な機械性能. 7075 合金は, 優れた機械的特性と陽極反応性を備えています. 航空宇宙用アルミニウム合金の代表的な素材です.
• 7075アルミニウム板は熱伝導率が高く, 成形時間を短縮し, 作業効率を向上させることができます.
• 7075 アルミニウム板は一般的な耐食性を備えており, 通常はクラッド パーツを介して耐食性の向上が得られます.
• 溶接性能が悪い.

7075アルミ板の重量計算

アルミ板の重量計算：長さ(mm)×幅(m)×密度2.7g/cm³

7075 アルミ板価格

(LMEインゴット価格+加工料)×重量+梱包料+輸送料

該当機種のアルミ板1トンあたりの加工費については, カルコアルミまでお問い合わせください. サイズの異なる 7075 アルミニウム プレートの処理コストは大きく異なります. 私たちはあなたに最高の価格を提供します.

Chalco 7075 アルミプレート

フルスペック供給

Chalco は, アルミニウム製品の専門メーカーおよび販売業者として, 7075 アルミニウム プレートの完全な在庫を持ち, T6, T7, およびその他の質の 7075 アルミニウム製品を提供しています. 航空機製造, 車両付属品, スポーツ用品の川下メーカーとつながります.

プロの制作

• Chalco 7075 超幅広・極厚アルミ板の内部応力を解消し, 切り口が変形しません. 幅は 2650mm に達し, 厚さは 200mm に達します. 超広幅・超厚のアルミ板を製造できる数少ないメーカーです.
• Chalco 7075 アルミニウム プレートは, 6 つの高冷間圧延機の高度な生産技術によって圧延され, より良い形状, より高い精度, より安定した性能を備えています.
• Chalco が製造する超幅広で超厚の 7075 アルミニウム合金板は, 超音波検査に合格しており, 砂穴や不純物がないことを効果的に確認できます.

配送とパッケージ

納期：ご注文確認後25日～30日

パッケージ：輸出港と輸入港での乱暴な取り扱いを差し控えるために, すべての側面に強力なスチール製のフープを備えた強力な木製パレット.

1. 7075 アルミニウム プレートは, 梱包前に完全に老化させた後にのみ梱包できます.
2. 7075 アルミニウム板は, 主に表面の酸化を防ぐために, 包装前に表面にコーティングする必要があります.
3. 7075アルミ板を厚手のダンボールで梱包する場合は, 表面に傷をつけないよう取り扱いには十分ご注意ください.
4. 輸送中は, 輸送中の雨を防ぐために外側にターポリンを取り付ける必要があります.
5. 7075 アルミニウム プレートを倉庫に配置する場合は, 倉庫を乾燥した状態に保つ必要があることにも注意してください. 条件が許せば送風機を使用するか, 防湿剤を入れることができます.

チャルコが選ばれる理由

• 製造, 在庫, 販売における長年の経験. 7075 アルミニウム プレートの供給
• 7075 アルミニウム プレートのベストプライス - 最短納期で世界中に供給
• ASTM, EN規格に準拠した7075アルミニウム板の輸出は私たちの専門です
• どの港への配達も可能です.
• 以下の書類を提供します - 原産地証明書, 請求書, および; 商工会議所によって証明された PL, EN 10204 3.1 に準拠したテスト証明書, お客様の要求に応じたその他のテスト レポート.
• アルミニウム板に完全なマーキングがあり, 詳細はテスト証明書に関連付けることができます.
