電力産業用アルミニウム

アルミ線, アルミ巻材, アルミコイル, アルミ母線, アルミ管, アルミ四角棒, アルミフラットバー, アルミバス バー,アルミ導体,CCA などは, ケーブル, 電気モーター, 電解コンデンサ, 変圧器, ラジエーターなどの電力分野で広く使用されています.

アルミニウムの高い構造強度, 軽量, 優れた導電性, 高い延性, および非磁性特性により, アルミニウムとその合金は電力産業に不可欠な材料になっています. 主な用途には, ケーブル, バス バー, 架空送電線, モーター, 箔巻線, 電解コンデンサ, 変圧器, ヒートシンクなどがあります.

電力分野におけるアルミ線の応用

アルミ導体

AAC/全アルミニウム導体

AAC は, 単層構造と多層構造の両方で利用可能なアルミニウム合金 1350-H19 ワイヤで構成される同心撚り撚り導体です.

このオールアルミ導体は, アルミ線を撚り合わせたアルミ製品の一種です. 支間長が短く, 柱の耐荷重が小さい配電線に使用されます.

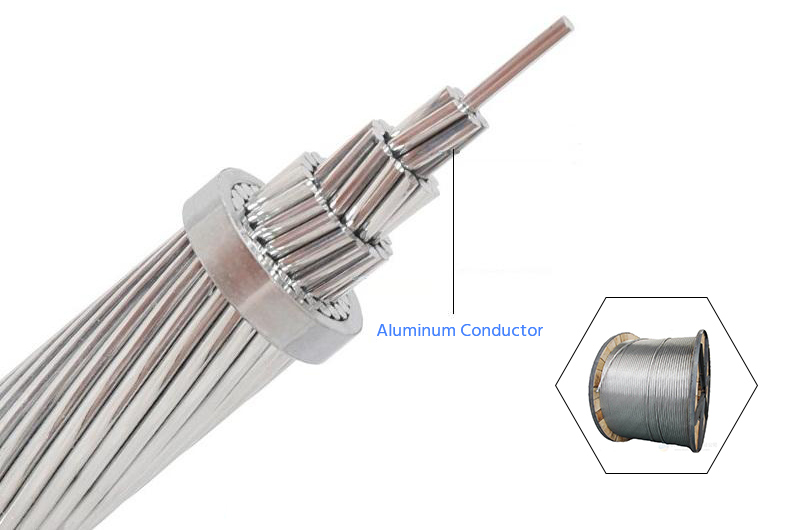

アルミ導体

AAC は, 架空送電線および配電線に信頼できる性能を提供します. この規格は, 電気用の硬く引き伸ばされたアルミニウム丸線を対象とし, 硬く引き伸ばされたより線アルミニウム ケーブルおよびアルミニウム導体鋼強化複合線として使用されます.

標準:

ASTM B 231, BS 215 Part 1, IEC 61089, DIN 48201, CSA C 49, JIS C 3109など

ACSR/アルミ導体鋼強化

ACSR は, 単芯ワイヤまたは 1350 H19 撚りアルミニウム ワイヤの 1 つまたは複数の層を持つ撚り鋼中央コアで構成される同心撚り撚り導体です. スチール コア ワイヤは, 亜鉛メッキ, アルミニウム被覆合金, または亜鉛-5% アルミニウム ミッシュメタル合金コーティングによって腐食から保護されています. 標準, 高強度, 超高強度鋼もご用意しています.

標準:

ASTM B 232, BS 215 パート 2, IEC 61089, DIN 48204 など

高強度 AAAC

6101 6201 アルミニウム合金導体は, 1350 グレードのアルミニウム導体と構造と外観が類似した同心撚り撚り線です. それらは, 経済的なコンダクターの架空用途のニーズを満たすために開発されました. このアプリケーションでは, グレード 1350 アルミニウム導体よりも高い強度が必要ですが, スチール コアは必要ありません. 6201, 6101 導体と同じ直径の標準 ACSR の 20°C での DC 抵抗はほぼ同じです. 6201, 6101 合金の頭上伝送導体はより硬く, したがって, 1350-H19 グレードのアルミニウムの導体よりも耐摩耗性が高くなります.

アルミマグネットワイヤー

アルミニウム マグネット ワイヤは, 電気製品のコイルまたは巻線の製造に使用される絶縁ワイヤです. マグネット ワイヤは通常, エナメル アルミ線, ラップ アルミ線, エナメル ラップ アルミ線, 無機絶縁アルミ線に分けられます.

アルミ線 アルミ平角線 アルミ丸線
サイズ A: 1-10mm B: 3-30mm 直径: 0.15mm-6.00mm
クラス 180, 200, 220 130, 180, 200, 220
標準 IEC, NEMA, GB, JIS IEC, NEMA, GB, JIS
パッケージ 40KGS-60KGS 40KGS-60KGS

アルミニウム マグネット ワイヤの使用は, 次の 2 つのタイプに分けることができます.

主にモーター, 電化製品, 機器, 変圧器などで使用され, コイルを巻くことによって電磁効果を生成し, 電磁誘導の原理を使用して電気エネルギーと磁気エネルギーを変換する目的を達成します.

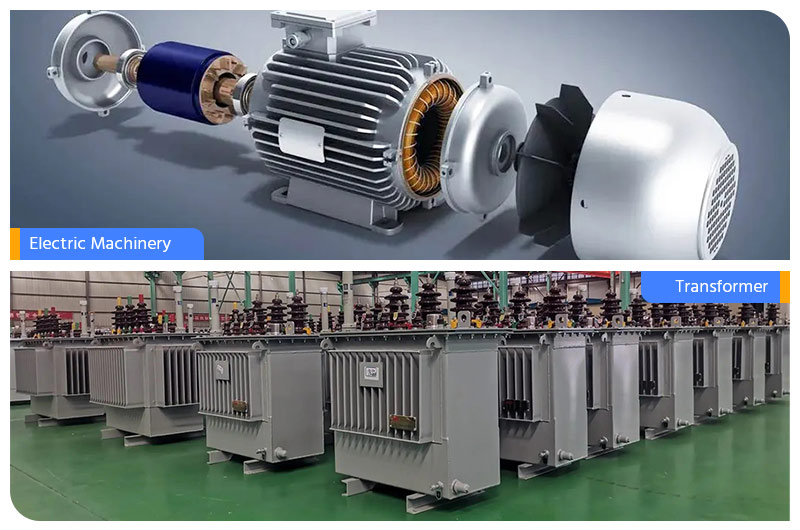

モーター, 電化製品, 計器, 変圧器に使用されるアルミ巻線

電子部品, 新エネルギー車, および特殊な特性が要求されるその他の分野で使用される特殊用途.たとえば, 細い電子線は主に電子および情報産業での情報の伝送に使用され, 新エネルギー車用の特殊線は主に 新エネルギー車の生産.

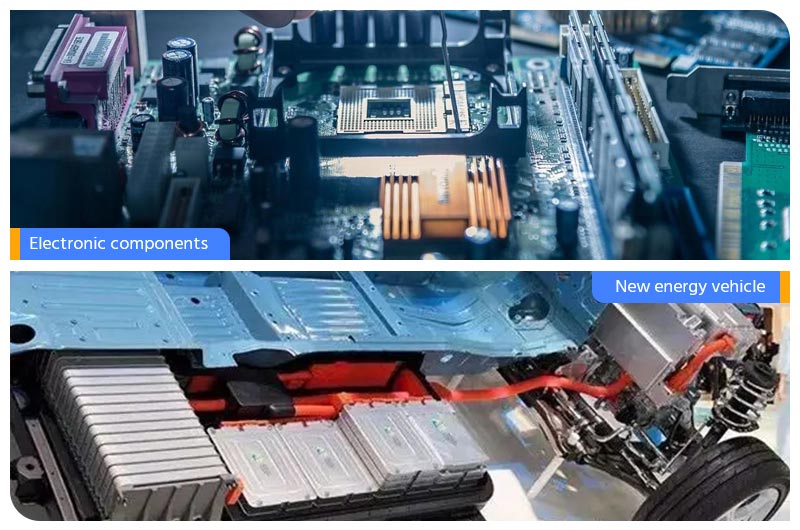

電子部品, 新エネルギー車に使用されるアルミ巻線

電線用アルミ平角線は, 無給油の電線用アルミ丸棒から一定の仕様の金型を通して連続的に押し出された電線です. 押出成形により製造された電気用アルミニウム平角線は, 導体表面が滑らかで, バリがなく, サイズと引張強度が均一で, 抵抗率が低いです. モーター, 変圧器, 電気溶接機, その他の同様の電気機器の巻線に広く使用されている完成品または中間製品として使用できます.

エナメル平角アルミ線

エナメルアルミニウム四角線 エナメルアルミニウム四角線には, 180 グレードのポリエステルイミド エナメルアルミニウム四角線, 200 グレードのポリアミドイミド エナメルアルミニウム四角線, および 220 グレードのポリアミド エナメルアルミニウム四角線が含まれます.

NOMEX 紙巻きアルミ平角線

NOMEX 紙被覆アルミワイヤこの種のアルミニウム ワイヤは, 電気技師の丸いアルミニウム棒から特定の仕様の金型を通して押し出されたワイヤであり, T410 NOMEX 絶縁紙で包まれています. 主に変圧器, 電気溶接機, 電磁石などの電気機器製品の巻線に使用されます.

ガラス繊維巻きアルミ平角線

ガラス繊維巻アルミ平角線 ガラス繊維巻アルミ平角線には, 130, 155, 180の3等級があり, 絶縁厚は一般的に20, 30, 40, 50の4等級があります. 変圧器, 電磁石, 電気溶接機, またはその他の同様の電気機器製品の巻線に広く使用されています. 押出法で製造される電気裸アルミニウム ワイヤは, ガラス繊維クラッド アルミニウム ワイヤの製造に最も理想的な材料です.

電力分野におけるアルミニウムプロファイルの応用

アルミ母線(導電アルミ管)

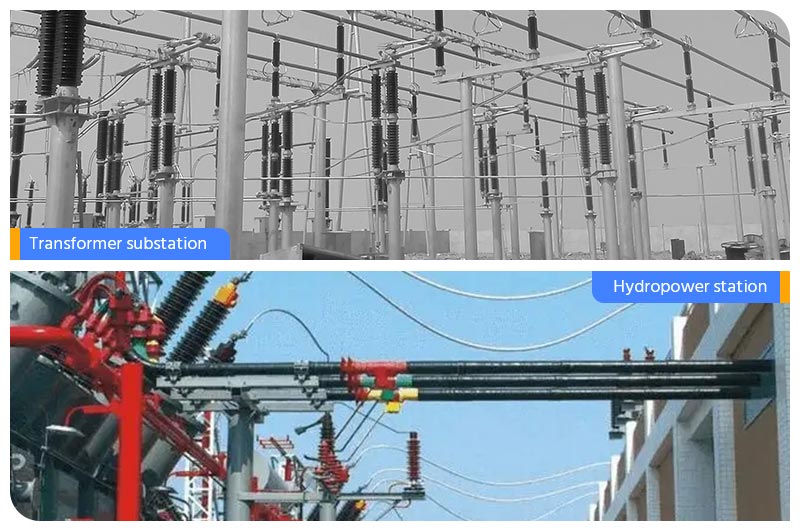

導電性アルミニウム合金管は, 主に電力建設プロジェクトにおける電力網送電線と変電所変圧器間の導体接続, 送電線のジャンパー, 電力設備の接続導体, および大電流 DC 氷融解装置の過電流導体として使用されます.

これは, 従来の長方形, スロット付き, 棒状のバスバーおよび柔軟な導体に代わる新しい導体です. 送変電システムの要となる機器(素材)の一つです. 送変電システムや電力設備を安全・確実に運用する上で重要な役割を果たしています.

Chalco アルミニウム管状バスバーのサイズ:

アルミニウム合金 気性 外径 壁の厚さ 長さ
合金 6063 T7, T6 50mm~450mm 3mm~15mm 最大15メートル
合金 6101 T7, T6 50mm~450mm 3mm~15mm 最大15メートル
合金 6101B T7, T6 50mm~450mm 3mm~15mm 最大15メートル
合金 6063G T7, T6 50mm~450mm 3mm~15mm 最大15メートル

アルミ管状ブスバー:主にアルミニウムまたはアルミニウム合金を導体とした管状ブスバー. アルミニウムの導電率は, 銀, 銅, 金に次ぐものです. 導電率は銅の 2/3 ですが, 密度は銅の 1/1 です. そのため, 同じ量の送電を実現するためには, アルミ管状のバスバーを大きくして厚くする必要があることがよくあります.

また, アルミ表面の酸化皮膜は耐食性だけでなく, ある程度の絶縁性も備えています. また, アルミ管状ブスバーは価格が安いです. コスト要件のあるエンジニアリング プロジェクトの場合, アルミニウム管状バスバーは電力建設で依然として非常に広く使用されています.

導電性アルミニウム チューブ

導電性アルミブスバー

アルミニウム バスバーの機能は, 電気エネルギーを伝達することです. 電気エネルギーを集めて分配する機能を持つ製品です. バスバーまたは通電バーとも呼ばれるアルミニウムバスバーは, 主に開閉装置に使用される電流を運ぶ導体であり, 主な機器を接続するための機器内の電力の収束, 分配および伝送を制御します.

変圧器の設置, 高電圧および低電圧の配電盤, 真空電化製品, 密閉型母線, 発電機および母線, 整流器機器, 整流器キャビネットおよび絶縁スイッチ, 自動車, 電気機関車, 工業炉, 鉱業防爆電化製品で広く使用されています. 発電機セット, カーボン ブラシワイヤーのソフト接続とバスバー間の接続.

Chalco アルミニウム フラット バス バーのサイズ:

アルミニウム合金 気性 厚さ 長さ
合金 6063 O, T6, T61, T63, T64, T65, T7 2~20mm 10mm~300mm 3000mm-6000mm
合金 6101 O, T6, T61, T63, T64, T65, T7 2~20mm 10mm~300mm 3000mm-6000mm
合金 1350 O, T6, T61, T63, T64, T65, T7 2~20mm 10mm~300mm 3000mm-6000mm
合金 1050 O, T6, T61, T63, T64, T65, T7 2~20mm 10mm~300mm 3000mm-6000mm
合金 1060 O, T6, T61, T63, T64, T65, T7 2~20mm 10mm~300mm 3000mm-6000mm

密閉型アルミニウム バスバー

三相4線システムまたは三相5線システム, 定格動作電圧60v, Q定格動作電流250〜2600, 周波数50Hに適した, 密な絶縁バスバーと空気絶縁バスバーラインに分けることができます.

露出した構造, 高い絶縁耐力, 大きな伝送電流, 優れた互換性, 正確な電気的性能, 使いやすさなどの利点があります. また, 取り付けやメンテナンスが簡単で, 耐用年数が長いなど, 他にも一連の特徴があります. 産業および鉱業企業, 高層ビル, 公共施設で広く使用されています.

密閉されていないアルミニウム バスバー

これは, 変電所のすべてのレベルでの電圧分配装置の接続を指すアルミニウムバスバーと呼ばれます.

導電性アルミ バスバー

電力分野におけるアルミニウムコイルおよびストリップの応用

乾式変圧器用のアルミニウムストリップとホイルは, 高導電率, 柔らかい品質, 滑らかな表面, バリのない高品質の純アルミニウムでできています. 導電率, バリのカール, 側面の曲がり, アルミニウム ストリップやホイルの表面品質など, 多くの技術指標に対する要件は非常に高いものです.

Chalco アルミコイルストリップ:

アルミニウム合金 気性 厚さ 内径
合金 1070 0.2mm~3mm 100mm~1000mm 300mm~510mm
合金 1350 0.2mm~3mm 100mm~1000mm 300mm~510mm
合金 1050 0.2mm~3mm 100mm~1000mm 300mm~510mm
合金 1060 0.2mm~3mm 100mm~1000mm 300mm~510mm

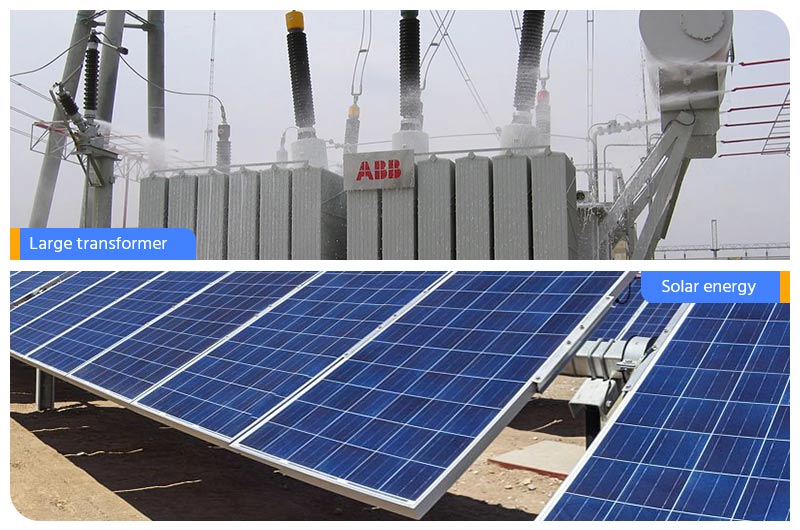

主に大型変圧器, 太陽エネルギー, 電力産業で使用される変圧器アルミニウム アルミニウム ストリップ.

電力分野におけるアルミニウム コイルおよびストリップの応用

電力分野におけるクラッドメタルの適用

銅アルミガスケットは, 主に接点ガスケット, 導電性接続板, 各種高圧・低圧配電装置などに使用されています.

銅アルミ複合ブスバーの表面は銅なので, 耐酸化性は銅と同等です. 相互ラップは銅と銅のラップであり, 長時間通電した場合の電気的寿命は銅ブスバーと同じです. 特殊加工処理後, クリープ変形が小さく, 性能は銅に近く, アルミブスバーの致命的な弱点を克服し, 銅ブスバーと同等の信頼性を持っています.

Chalco の CCA 理論表

サイズ 厚さ/mm 幅 /んん 長さ /んん
20*4 4 20 1000
25*4 4 25 1000
30*4 4 30 1000
30*5 5 30 1000
30*6 6 30 1000
30*8 8 30 1000
30×10 10 30 1000
40*4 4 40 1000
40*5 5 40 1000
40*6 6 40 1000
40*8 8 40 1000
40×10 10 40 1000
50*5 5 50 1000
50*6 6 50 1000
50*8 8 50 1000
50×10 10 50 1000
60*5 5 60 1000
60*6 6 60 1000
60×8 8 60 1000
60×10 10 60 1000
80*6 6 80 1000
80*8 8 80 1000
80*10 10 80 1000
100*6 6 100 1000
100×8 8 100 1000
100×10 10 100 1000
120×8 8 120 1000
120*10 10 120 1000

銅 - アルミニウム複合板は, 銅の導電率とアルミニウムの低密度の特性を備えたハイテク省エネ導体材料です.

銅とアルミニウムの特性に応じて, 特定のプロセスを使用して, 銅とアルミニウムの界面を互いに融合または拡散させて密接な金属結合を形成し, 原子間のバイメタル金属結合がそれらの間に形成されます. 明るく丸みを帯びた表面, 完全で欠陥のないもの.

銅の高品質で安定した電気伝導性と, アルミニウムの低コストエネルギーと低接触抵抗を組み合わせた新しい素材です.

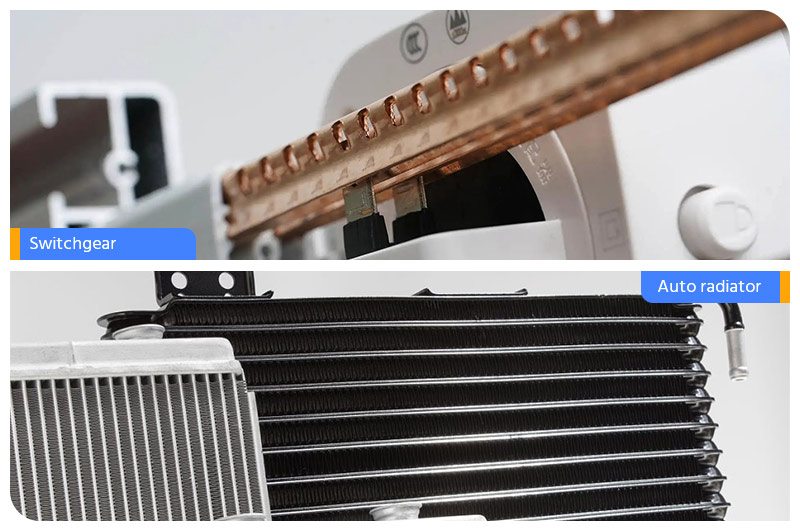

銅アルミニウム移行板の応用分野には, 電力, 冶金, 自動車, 新エネルギー, 電気機器付属品, 導電性トラック開閉装置, クーラー, 自動車用ラジエーター, 変圧器などがあります.

電力分野におけるクラッド メタルの応用

Chalcoには, 高水準の金属材料の研究開発およびテストセンターがあり, 優れた製品とサービスを世界に提供できます. ISO9001 品質管理システム, ISO14001 環境管理システム, OHSAS18001 労働安全衛生管理システム認証に合格しています. 当社の製品は, 国際的な SGS の権威ある認証機関の Rohs 環境保護認証に合格し, 国際的な電気大手 ABB と Schneider のグローバル サプライヤー資格認証に合格しています.
