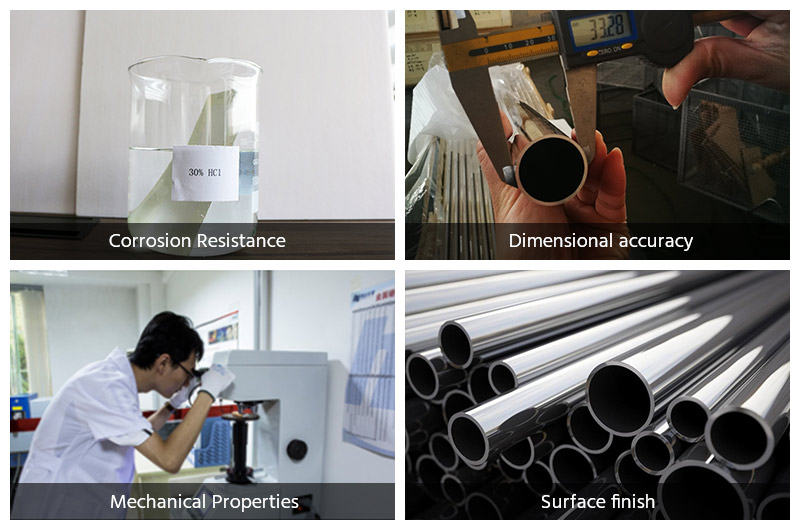

3003 航空宇宙用アルミニウム チューブの製造要件は, 材料が必要な品質と性能の基準を満たしていることを確認するために, さまざまな基準と仕様によって管理されています. 航空宇宙用途における 3003 アルミニウム チューブの主な製造要件の一部を次に示します.
化学組成: チューブの製造に使用されるアルミニウム合金は, 最低 1.0% のマンガンを含む必要な化学組成を満たす必要があります.
熱処理: チューブは, 必要な焼戻しおよび機械的特性を達成するために, 適切な熱処理を受ける必要があります.
寸法と公差: チューブは, AMS 4067, ASTM B210, MIL-T-7081 などの該当する規格で指定されている必要な寸法と公差を満たすように製造する必要があります.
表面仕上げ: チューブは, その性能に影響を与える可能性のある目に見える欠陥や表面の凹凸がなく, 滑らかで均一な表面仕上げでなければなりません.
機械的特性: チューブは, 適用される規格で指定されている, 強度, 延性, 硬度などの必要な機械的特性を満たしている必要があります.
試験と品質管理: チューブは, 必要な性能と品質基準を満たしていることを確認するために, 適切な試験と品質管理手順を経る必要があります.
全体として, 3003 航空宇宙用アルミニウム チューブの製造要件は, 材料が信頼性が高く, 耐久性があり, 航空宇宙産業での特定の用途に必要な性能基準を満たしていることを保証するように設計されています.
3003 航空機用アルミチューブサイズ
外径 - 0.25mm (0.010") ～ 16.00mm (0.625")
壁 - 0.05mm (0.002") ～ 1.00mm (0.040")
ストレートの長さ - 1.00mm (0.040") ～ 5000.00mm (197")
人々は 3003 航空宇宙アルミニウム チューブについて心配しています.
航空宇宙産業の人々は, 3003 航空宇宙アルミニウム チューブに関連するいくつかの懸念を持っている可能性があります. 考えられる懸念事項をいくつか示します.
機械的性質
強度, 延性, 靭性などの 3003 アルミニウム合金の機械的特性は, 一部の航空宇宙用途では懸念される場合があります. エンジニアと設計者は, アプリケーションの特定の要件を慎重に検討し, 適切な焼き戻しとチューブの厚さを選択して, 必要な性能基準を確実に満たす必要があります.
耐食性
3003 アルミニウムは優れた耐食性で知られていますが, 航空宇宙用途のすべての腐食環境に適しているとは限りません. エンジニアは, 塩水や酸性溶液など, チューブがさらされる特定の環境要因を考慮し, 腐食から保護するために適切な材料またはコーティングを選択する必要があります.
料金
3003 アルミニウムのコストは, 一部の航空宇宙用途, 特に大型またはより複雑なコンポーネントの場合に懸念される場合があります. エンジニアと設計者は, 最適なソリューションを確保するために, 材料のコストとアプリケーションのパフォーマンス要件のバランスを取る必要があります.
製造・生産
3003 アルミニウム チューブの製造と生産では, 必要な寸法, 公差, および表面仕上げを達成するなど, いくつかの課題が生じる場合があります. チューブが必要な性能と品質基準を満たしていることを確認するために, 品質管理手段を講じる必要があります.
全体として, 3003 航空宇宙用アルミニウム チューブに関連する懸念事項は, 材料, 製造プロセス, および品質管理手段の適切な選択とともに, 特定の用途と要件を慎重に検討することによって対処する必要があります.
3003 航空宇宙用アルミニウム チューブの化学組成
| 重量% | 合金 3003 | |
| アル | レム | |
| 銅 | 0.05～0.20 | |
| シ | 0.60 最大 | |
| フェ | 0.70 最大 | |
| Mn | 1.0～1.5 | |
| 亜鉛 | 0.10 最大 | |
| その他 | 各0.05 | 0.15 合計 |
3003 航空宇宙用アルミニウム チューブの機械的特性
3003 航空宇宙アルミニウム チューブの機械的特性は, チューブの特定の温度と厚さによって異なります. 3003 アルミニウム チューブの O (焼きなまし) 焼き戻しの一般的な機械的特性を次に示します.
引張強度: 90 MPa (13, 000 psi)
降伏強度: 35 MPa (5, 000 psi)
伸び: 20%
硬度 (ロックウェル B): 40
3003 アルミニウム チューブの機械的特性は, 厚さ, 直径, 熱処理プロセスなど, いくつかの要因の影響を受ける可能性があることに注意することが重要です. H14, H16, H18 などのより硬い焼き戻しは, 焼きなまし (O) 焼き戻しと比較して強度と剛性の値が高くなりますが, 延性は低くなります.
航空宇宙用途向けに 3003 アルミニウム チューブの適切な焼き戻しと厚さを選択するときは, 特定の機械的要件を慎重に検討し, 材料が必要な性能基準を満たしていることを確認することが重要です.

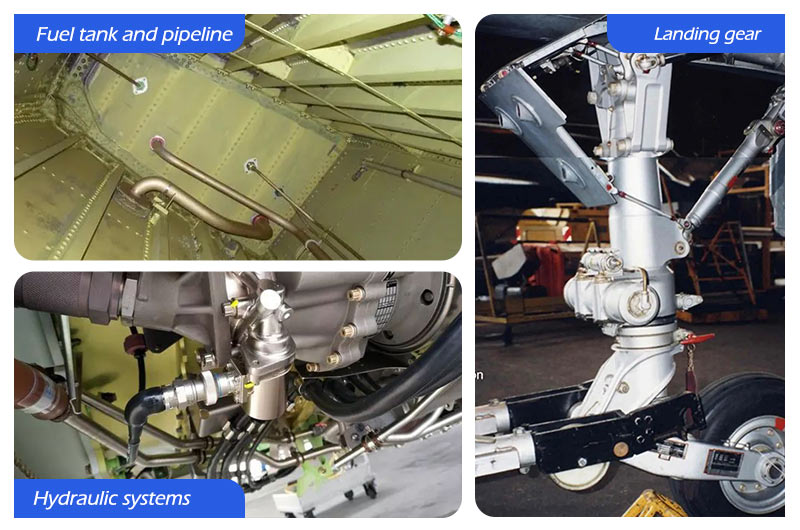

3003 航空宇宙アルミニウム チューブ アプリケーション
3003 航空宇宙アルミニウム チューブには, 航空宇宙産業でさまざまな用途があります. 一般的な例をいくつか示します.
油圧および空圧システム: 3003 アルミニウム チューブは, その優れた耐食性, 成形性, および溶接性から, 油圧および空圧システムで一般的に使用されています. このチューブは, 航空機や航空宇宙機の流体の移送と制御によく使用されます.
燃料ライン: 3003 アルミニウム チューブは, その優れた耐食性と軽量特性により, 航空機や航空宇宙車両の燃料ラインにも使用されています. このチューブは, 作動油, ガソリン, ジェット燃料など, 液体燃料とガス燃料の両方に使用できます.
熱交換器: 3003 アルミニウムは熱伝導率が高いため, 航空宇宙用途の熱交換器での使用に適しています. チューブは, 熱伝達効率を最適化し, 重量を減らすために, さまざまな形状とサイズに成形できます.
構造コンポーネント: 3003 アルミニウム チューブは, 軽量で強度対重量比が高いため, 航空機や航空宇宙機の一部の構造コンポーネントに使用されています. チューブは, アプリケーションの特定の設計要件を満たすために, さまざまな形状とサイズに成形および溶接できます.
全体として, 3003 アルミニウム チューブの優れた耐食性, 成形性, 溶接性, および軽量特性により, さまざまな航空宇宙用途向けの用途の広い材料となっています. 材料は, アプリケーションの特定の性能と機械的要件を満たすように慎重に選択して設計する必要があります.
