O tubo tubular tubular de alumínio condutor Chalco está em conformidade com os padrões ASTM B241, ASTM B 317M-07, GB/27676-2011, GB/T 33228-2016, IS:5082, IS:2673 etc. Produtos de liga de venda quente incluem 1350, 1060, 1070, 3003, 3A21, 6061, 6063, 6101 e alguns outros.
A liga 1060 1070 tem boa condutividade, baixa elevação de temperatura e baixa perda. Seu produto condutor tubular é um novo tipo de condutor que substitui o tradicional barramento retangular, ranhura e tira, e é um dos equipamentos-chave em sistemas de transmissão e transformação.
Por que escolher o barramento de alumínio Chalco 1060 1070 EC
Os tubos de barramento condutores de alumínio Chalco são produzidos usando a tecnologia de fundição de tarugo de núcleo oco + rolamento de três rolos + alongamento a frio. Os produtos têm propriedades mecânicas e elétricas uniformes e estáveis em ambos os sentidos de comprimento e seção transversal;
Os produtos de tubos de alumínio condutor da Chalco usam terras raras desenvolvidas independentemente e materiais de liga de alumínio resistentes ao calor, que têm excelentes propriedades de processamento, soldagem, condutividade e resistência ao calor;
Os tubos de alumínio condutor Chalco são amplamente utilizados na engenharia de energia, como estações de transmissão e transformação, bem como em equipamentos de energia, como transformadores, e estabeleceram cooperação com muitas empresas bem conhecidas.
Especificação do barramento tubular de alumínio Chalco 1060 1070 EC
| Temperamento | H18 O |
| Diâmetro externo | Φ60mm-Φ450mm |
| Espessura da parede | 3mm-15mm |
| Comprimento | O comprimento de um único tubo de ônibus pode chegar a 15 metros; Desvio:+15~+25mm |
| Curvatura | m/L<2.0mm |
| Tamanho e Desvio | Clique para visualizar a [Tabela de Tamanho e Desvio] |
| Requisito de superfície | A superfície é lisa e plana, sem rachaduras, rugas, inclusões, deformações ou distorções. |
| Requisitos do produto | A tubulação acabada é completamente reta; Alta precisão dimensional e alta resistência à tração; Não propenso a corrimento e corona. |
| Perfis podem ser fornecidos | Certificado de origem; Nota Fiscal e PL certificados pela Câmara de Comércio; Certificado de ensaio de acordo com a norma EN 10204 3.1; Outros relatórios de teste que possam ser solicitados pelo cliente. |
Propriedades mecânicas e elétricas da barra tubular de barramento de alumínio EC Chalco 1060 1070
| Liga | 1060 | 1070 |
| Temperamento | H18 | O |
| Resistência à tração MPa | ≥150 | ≤95 |
| Resistência ao escoamento MPa | - | - |
| Alongamento % | ≥8 | ≤30 |
| Condutividade térmica, (KrC xcm xs) | 0.5 | |
| Condutividade Elétrica, IACS% | 60 | 61 |
| Coeficiente de temperatura da resistência elétrica, I/°C | 0.0042 | |
| Resistividade elétrica ρ, Ω·mm2/m | 0.029 | 0.028264 |
| Coeficiente de Poisson μ | 0.31 | |
Componente químico da liga de alumínio Chalco 1060 1070
| Elemento | 1060 (%) | 1070 (%) | |
| Si | ≤0.25 | ≤0.20 | |
| Fe | ≤0.35 | ≤0.25 | |
| ≤0.05 | ≤0.03 | ||
| Mn | ≤0.03 | ≤0.03 | |
| Mg | 0.03 | ≤0.03 | |
| Cr | - | - | |
| Zn | ≤0.05 | ≤0.07 | |
| V | ≤0.05 | - | |
| Ti | ≤0.03 | ≤0.03 | |
| Zr | - | - | |
| Outros__________ | Cada | ≤0.03 | - |
| Total | - | - | |
| Al | 99.6 | 99.7 | |
Vantagem do tubo de barramento condutor de alumínio Chalco 1060 1070
Vantagens do barramento tubular
- O condutor tubular tem uma área transversal maior, reduz a influência do efeito Skin e perda de resistência, e melhora a eficiência da transmissão;
- Reduzir a tensão de início do corona;
- Pode ser personalizado e montado através de vários métodos como ligação, flexão, soldagem, etc., para se adaptar a diferentes layouts de circuitos e estruturas topológicas.
Vantagem do barramento tubular de alumínio 1060 1070
- A estrutura interna de grãos é densa, com forte resistência à corrosão;
- Não é fácil congelar, forte resistência a desastres e longa vida útil;
- Boas condições de dissipação de calor convectiva, forte condutividade, alta capacidade de suporte de carga;
- Baixa perda de energia, equivalente a 40% dos barramentos e cabos retangulares;
- Excelente desempenho de processamento mecânico, soldagem e resistência ao calor;
- A área de instalação é pequena, e o barramento combinado é 1/3 da área de instalação de condutores macios.
Campo cooperativo de barramento tubular condutor de alumínio Chalco 1060 1070
Os condutores tubulares são um novo tipo de condutor que substitui os condutores de transmissão tradicionais, como os condutores retangulares, em forma de ranhura, barramento de tiras e condutores flexíveis.
Usado para pátios de distribuição de 400KV, 220KV, 132 KV e 33 KV, bem como para conectar grandes subestações de torção de pivô, como 220KV, 500KV, 750KV e 1000KV com linhas de rede elétrica de circuito múltiplo e transformadores principais.

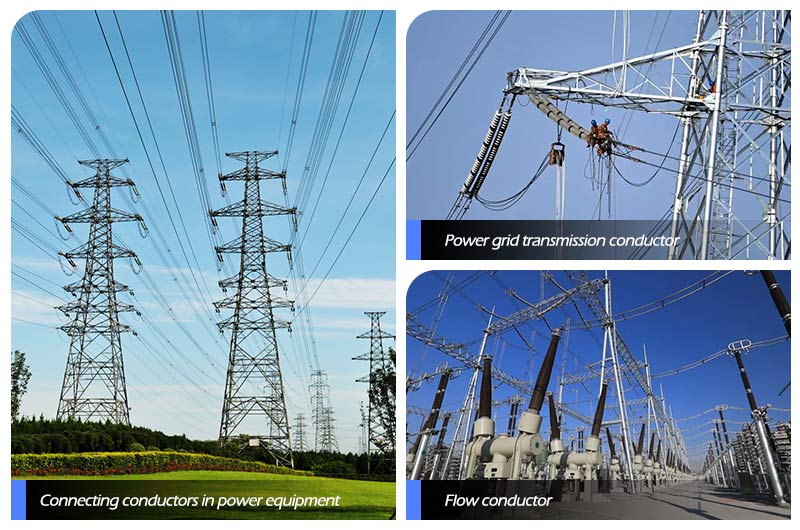

Os tubos de alumínio condutor Chalco 1060 1070 são usados principalmente na indústria de energia nas seguintes áreas:
- Condutores de corrente em projetos de construção de energia;
- A conexão do condutor entre o condutor de transmissão da rede elétrica e a subestação;
- Jumpers em linhas de transmissão;
- Conexão de condutores em equipamentos de potência
- Dispositivo de derretimento de gelo DC de alta corrente, etc.
Mais produtos de alumínio elétrico em Chalco
- Fio-máquina de alumínio da classe EC
- Barramento de alumínio condutor
- Tubulação elétrica de alumínio tubular do barramento
- Folha de tira de placa de alumínio para capacitor
- Fio de alumínio para aplicação elétrica
Tabela de tamanho e desvio do barramento tubular de alumínio Chalco 1060 1070
| Tabela de referência da tabela de tamanho | ||||
| SCH 40 Tamanho nominal (em.) |
Diâmetro externo do tubo (em.) |
Espessura da parede (em.) |
Área (Sq. em.) |
Peso (lb/ft) |
| 1 | 1.315 | 0.133 | 0.4939 | 0.581 |
| 1.25 | 1.66 | 0.14 | 0.6685 | 0.786 |
| 1.5 | 1.9 | 0.145 | 0.7995 | 0.94 |
| 2 | 2.375 | 0.154 | 1.075 | 1.264 |
| 2.5 | 2.875 | 0.203 | 1.704 | 2.004 |
| 3 | 3.5 | 0.216 | 2.228 | 2.621 |
| 3.5 | 4 | 0.226 | 2.68 | 3.151 |
| 4 | 4.5 | 0.237 | 3.174 | 3.733 |
| 5 | 5.563 | 0.258 | 4.3 | 5.057 |
| 6 | 6.625 | 0.28 | 5.581 | 6.564 |
| 8 | 8.625 | 0.322 | 8.399 | 9.879 |
| SCH 80 Tamanho nominal (em.) |
Diâmetro externo do tubo (em.) |
Parede Espessura (em.) |
Área (Sq. em.) |
Peso (lb/ft) |
| 1 | 1.315 | 0.179 | 0.6388 | 0.751 |
| 1.25 | 1.66 | 0.191 | 0.8815 | 1.037 |
| 1.5 | 1.9 | 0.2 | 1.068 | 1.256 |
| 2 | 2.375 | 0.218 | 1.477 | 1.737 |
| 2.5 | 2.875 | 0.276 | 2.254 | 2.65 |
| 3 | 3.5 | 0.3 | 3.016 | 3.547 |
| 3.5 | 4 | 0.318 | 3.678 | 4.326 |
| 4 | 4.5 | 0.337 | 4.407 | 5.183 |
| 5 | 5.563 | 0.375 | 6.112 | 7.188 |
| 6 | 6.625 | 0.432 | 8.405 | 9.884 |
| 8 | 8.625 | 0.5 | 12.763 | 15.009 |
| Desvio da espessura da parede | ||||||||
| Espessura nominal da parede | 3-5 | >5 -8 | >8-10 | >10-12 | >12-15 | >15 -20 | ||
| Nível ordinário | Espessura média da parede nominal & | ±0.30 | ±0.50 | ±0.70 | ±0.9 | ±1.10 | ±1.3 | |
| Qualquer espessura nominal da parede | H14 | ±0.40 | ±0, 60 | ±0.90 | ±1.10 | ±1.3 | ±1.6 | |
| T5A, T6, T10 | ±12% da espessura da parede especificada, o valor máximo é 1, 90 | |||||||
| Alto nível de precisão | Espessura média da parede nominal & | ±0.15 | ±0.20 | ±0.38 | ±0.50 | ±0.70 | ±1, 00 | |
| Qualquer espessura nominal da parede | H14 | ±0.2 | ±0.3 | ±0, 5 | ±0, 76 | ±1, 00 | ±1.4 | |
| T5A, T6, T10 | ±10% da espessura de parede especificada, o valor máximo é 1, 70 | |||||||
| Desvio do diâmetro externo | |||
| DO nominal | Nível ordinário | ||
| Média & Diâmetro externo nominal | Qualquer & Diâmetro externo nominal | ||
| H14 | T5A, T6, T10 | ||
| 50.00-80.00 | ±0.24 | ±0.30 | ±0.45 |
| > 80.00-120.00 | ±0.35 | ±0.40 | ±0, 62 |
| >120.00-150.00 | ±0.45 | ±0.50 | ±0, 75 |
| >150.00-200.00 | ±0, 65 | ±0.7 | ±1, 00 |
| >200.00-250.00 | ±0, 77 | ± | ±1.2 |
| >250, 00-300, 00 | ±0, 96 | ±1 | ±1, 5 |
| >300, 00-350, 00 | ±1.3 | ±1.4 | ±1.8 |
| Alto nível de precisão | |||
| DO nominal | Média & Diâmetro externo nominal | Qualquer & Diâmetro externo nominal | |
| H14 | T5A, T6, T10 | ||
| 50.00-80.00 | ±0.15 | ±0.15 | ±0.3 |
| > 80.00-120.00 | ±0.20 | ±0.20 | ±0.41 |
| >120.00-150.00 | ±0.25 | ±0.25 | ±0, 5 |
| >150.00-200.00 | ±0.38 | ±0.38 | ±0, 76 |
| >200.00-250.00 | ±0.50 | ±0, 5 | ±1, 00 |
| >250, 00-300, 00 | ±0.64 | ±0.64 | ±1.25 |
| >300, 00-350, 00 | ±0.9 | ±0.9 | ±1.6 |
