Un intercambiador de calor de aluminio generalmente combina tubos de aluminio que transportan el refrigerante y aletas de aluminio que disipan el calor.
Los tubos de aluminio para intercambiadores de calor generalmente se extruyen o se extraen en frío de aleaciones como 1050, 1100, 3003, 5083, 6061 y 6063.
La selección de la aleación depende de la aplicación, las condiciones de funcionamiento y las propiedades requeridas, como la resistencia, la resistencia a la corrosión y la conductividad térmica.
¿Qué productos de tubos de aluminio están disponibles para intercambiadores de calor?
Normas
- ASTM B234: Tubos de aleación de aluminio sin costura estirados en frío para condensadores, evaporadores e intercambiadores de calor.
- ASTM B210: Tubos de aluminio estirado en frío y aleación de aluminio sin costura (longitudes rectas y bobinas LWC).
- ASTM B241: Tubos y tuberías de aluminio y aleación de aluminio extruido sin costura y sin costuras para servicio de presión.
Cumplimiento y validación: Declare la conformidad con ASTM B234 / B210 / B241 y proporcione MTC, pruebas de fugas / llamaradas / explosiones y trazabilidad completa (EN 10204 3.1 / 3.2).
Especificaciones y capacidad
Admite tamaños grandes y tamaños personalizados; gama completa de tubos planos MPE / tubos redondos con ranuras internas / tubos lisos / tubos soldados / curvas y bobinas; recubrimiento prefundente opcional, pulverización de zinc, capa de sacrificio 7072, recubrimientos anodizados/orgánicos para protección contra la corrosión; compatible con procesos de soldadura fuerte al vacío y CAB .

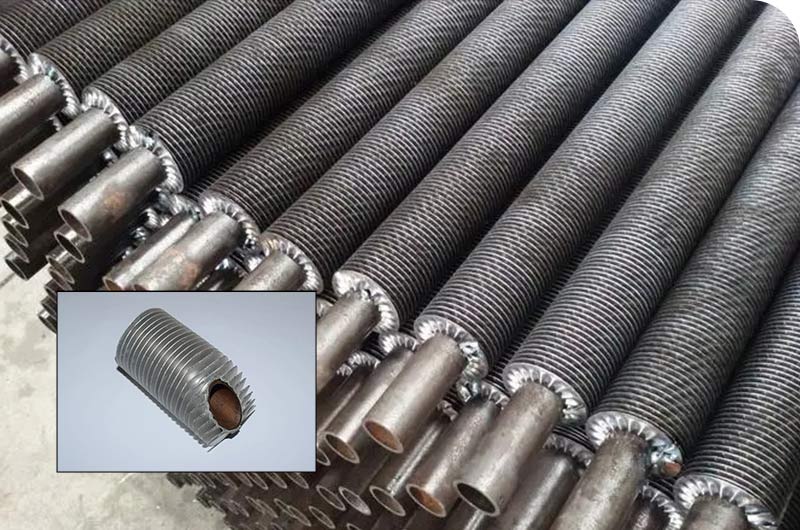

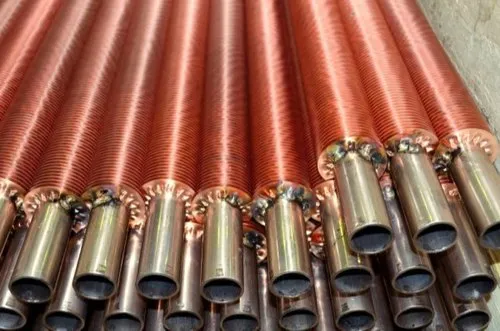

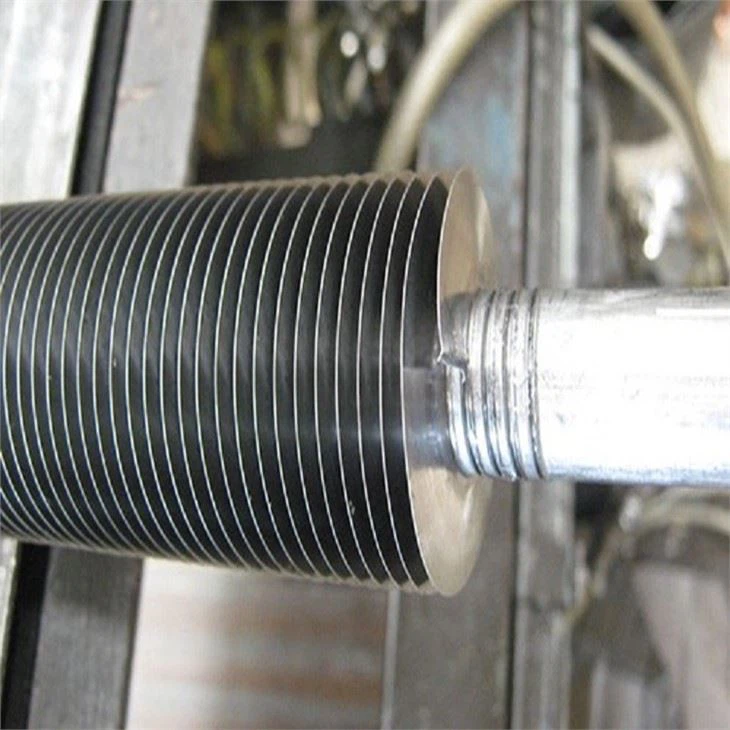

Tubo con aletas de aluminio para intercambiador de calor
El proceso de tubo con aletas de aluminio es un proceso que requiere mucha mano de obra. Adopta la forma de un tubo base cubierto con un tubo de aluminio. (El tubo base puede ser de acero al carbono o acero inoxidable) se extruye mediante una máquina para formar aletas. La base de las aletas está estrechamente unida a la pared exterior del tubo. Juntos, la longitud es de 0,5 metros a 6 metros.
Satisface la demanda de la longitud del tubo con aletas de acero y aluminio, resolviendo así el problema de recorte causado por una longitud inadecuada durante el uso.
Las especificaciones del tubo con aletas de aluminio para intercambiador de calor
- Aleación de material de aleta: 1050, 1060, 1070, 1100, 5052, 6063
- Paso de aletas: mín. 1,5 mm
- Aletas por paso (Densidad) : 4-12
- Segmentos de aletas: 12, 16, 24 aletas o según su diseño
- Altura de la aleta: Máx . 16,5 mm
- Grosor de la aleta: 0,4 mm promedio
- Diámetro exterior del tubo base: Máx. 2" (50,8 mm)
Todos los tamaños de tubos con aletas de aluminio
¿Busca tablas de tallas completas y especificaciones de tubos con aletas de aluminio? Haga clic aquí para ver las dimensiones detalladas y los datos del producto de Chalco Aluminio.
| Tubo OD | Altura de la aleta | Grosor de la aleta | Aletas por paso (densidad) |
| 5/8 | 3/8, 1/2 | .015/.016/.020 | 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| 3/4 | 3/8, 1/2, 5/8 | .015/.016/.020 | 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| 1 | 3/8, 1/2, 5/8 | .015/.016/.020 | 4, 5, 6, 7, 8, 9, 10, 11 |
| 1 1/4 | 3/8, 1/2, 5/8 | .015/.016/.020 | 4, 5, 6, 7, 8, 9, 10, |
| 1 1/2 | 3/8, 1/2, 5/8 | .015/.016/.020 | 4, 5, 6, 7, 8, 9, 10, 11 |
| 1 3/4 | 3/8, 1/2, 5/8 | .015/.016/.020 | 4, 5, 6, 7, 8, 9, 10 |
| 2 | 3/8, 1/2, 5/8 | .015/.016/.020 | 4, 5, 6, 7, 8, 9, 10 |
Clasificación de tubos con aletas de aluminio
Tubo con aletas soldado de alta frecuencia
Tubo de aletas cuadradas
Tubo de aguja
Tubos con aletas soldados con láser
Tubo con aletas incrustadas
Tubo extruido de aletas altas DR
Tubo de aleta baja

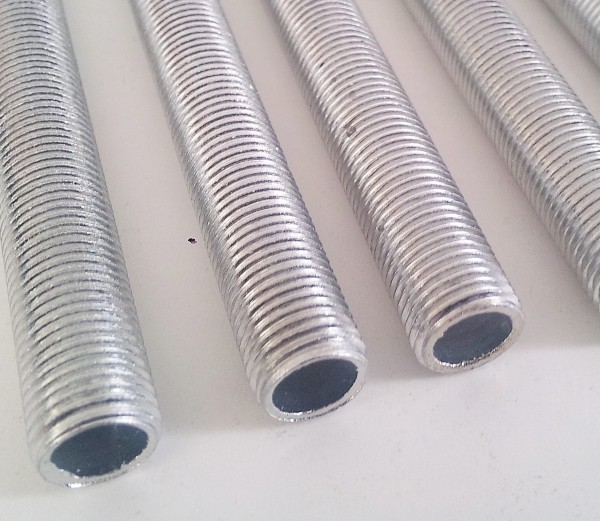

Tubo roscado
Tubo de unión ondulada
Puede crear tubos con aletas específicos para sus necesidades, como tubos con aletas de turbulador intergral o tubos con aletas de construcción de doble tubo.
Las características de rendimiento del tubo con aletas de aluminio para intercambiador de calor
Los tubos con aletas de aluminio tienen las características de combinación apretada, pequeña resistencia térmica, buen rendimiento de transferencia de calor, alta resistencia, pequeña pérdida de flujo, alto rendimiento de resistencia a la corrosión, no es fácil de deformar en condiciones de frío y calor a largo plazo y larga vida útil.
La aplicación del tubo con aletas de aluminio para intercambiadores de calor.
Los tubos con aletas de aluminio se utilizan principalmente en enfriadores de aire y calentadores de aire en industrias petroquímicas, de energía eléctrica, fabricación de papel, tabaco, calefacción de edificios y otras, y calentadores de aire en sistemas de secado por pulverización para huevos vegetales y almidón en la industria alimentaria.
Las ventajas y características de los tubos con aletas de aluminio en la aplicación es que los tubos con aletas de aluminio se forman en paralelo con placas de aleación de aluminio y tubos de aluminio al mismo tiempo.

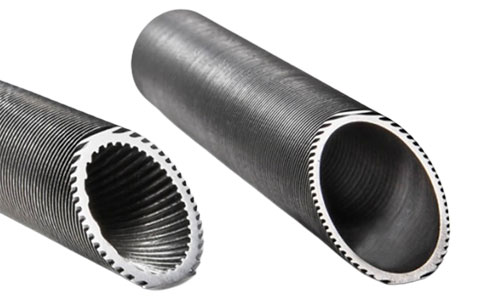

Cotización instantáneaTubos de aluminio con ranuras interiores para intercambiador de calor

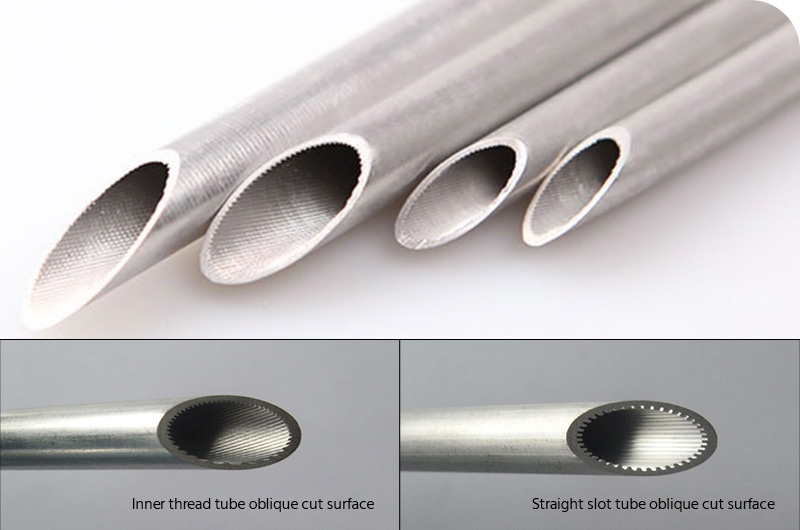

Los tubos ranurados internamente de aluminio, también conocidos como tubos ranurados internamente, son una solución liviana y económica para los intercambiadores de calor de aire acondicionado y son una alternativa atractiva a los tubos de cobre.
Las ranuras internas pueden ser rectas o en espiral. La altura de la ranura interior varía de 0,05 a 0,3 mm. Cuanto más alto sea el surco, mejor será el rendimiento de transferencia de calor. Los tubos ranurados internamente de aluminio se utilizan ampliamente en intercambiadores de calor en sistemas de aire acondicionado domésticos y comerciales.
Las especificaciones de los tubos ranurados internos de aluminio para intercambiadores de calor.
Grado de aleación:
Serie 1000, como 1050, 1060, 1070, 1070A, 1100, etc.
Serie 3000, como 3003, AA003H, etc.
Tipo: Tubos rectos con ranuras interiores, Tubos helicoidales con ranuras interiores
Diámetro exterior: Φ5,0-Φ16 mm
Espesor de la pared inferior: 0,4-2,0 mm
Altura del diente: 0,05-0,35 mm
Ángulo de adenda: 30-135 (grados)
Ángulo helicoidal: 0-25 (grado)
Número de dientes: 20 a 70 (diente)
Todos los tamaños de tubos ranurados internamente de aluminio
Todas las dimensiones (en pulgadas) y especificaciones técnicas de los tubos de aluminio ranurados internamente están disponibles bajo pedido. Para obtener información completa del producto y tablas de tallas detalladas, visite Detalles del tubo de aluminio con ranuras internas .
| Tubo OD | Identificación | Espesor de la pared inferior (Tw) | Profundidad de la ranura de la aleta (Hf) | Espesor total de la pared (Tw) | Ángulo de vértice (°) | Ángulo de hélice (°) | Número de dientes |
| 5.00 | 4.30 | 0.20 | 0.15 | 0.35 | 40 | 18 | 40 |
| 7.00 | 6.34 | 0.23 | 0.10 | 0.33 | 40 | 15 | 65 |
| 7.08 | 6.06 | 0.25 | 0.18 | 0.43 | 40 | 18 | 50 |
| 7.94 | 7.08 | 0.25 | 0.18 | 0.43 | 40 | 18 | 50 |
| 9.52 | 8.72 | 0.28 | 0.12 | 0.40 | 53 | 15 | 65 |
| 12.70 | 11.50 | 0.35 | 0.25 | 0.60 | 53 | 18 | 70 |
| 14.00 | 12.82 | 0.37 | 0.22 | 0.59 | 52 | 16 | 75 |
| 15.87 | 14.37 | 0.40 | 0.30 | 0.70 | 25 | 15 | 68 |
| 16.00 | 14.70 | 0.40 | 0.25 | 0.65 | 10 | 1 | 110 |
Las características de rendimiento de los tubos ranurados internos de aluminio para intercambiadores de calor.
- Alta eficiencia de transferencia de calor
- Bajo costo de material
- Fácil de formar y doblar
- Peso ligero
- Fuerte resistencia a la corrosión
- Alto valor de reciclaje
- Alta precisión
- Alta calidad superficial
El rango de aplicación de los tubos de aluminio con ranuras interiores para intercambiadores de calor
Los tubos ranurados internos de aluminio para intercambiadores de calor se utilizan principalmente en acondicionadores de aire domésticos, congeladores, refrigeradores, tubos de aire acondicionado para automóviles, energía solar automotriz, etc.

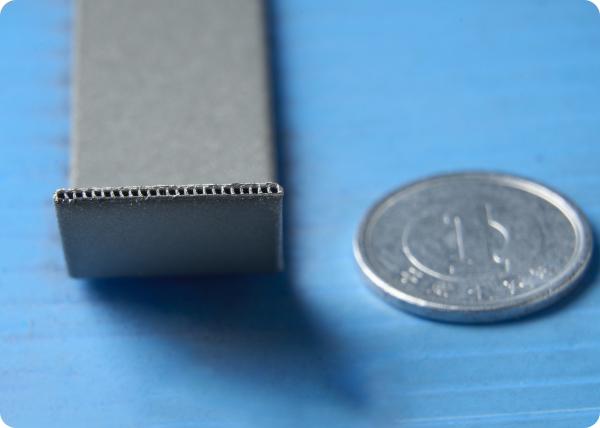

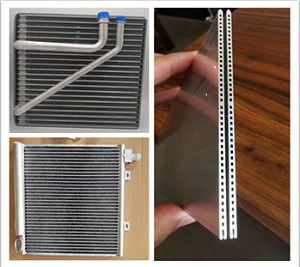

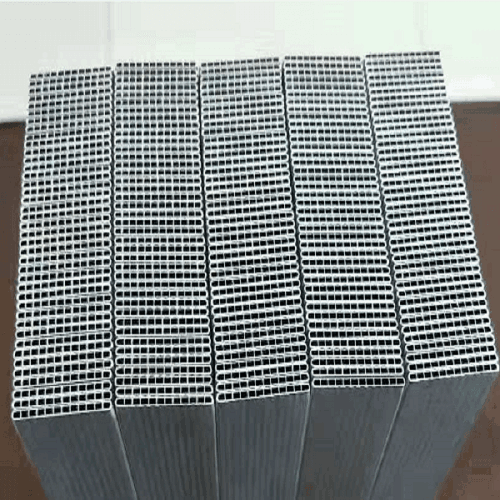

Cotización instantáneaTubos de aluminio microcanal para intercambiadores de calor

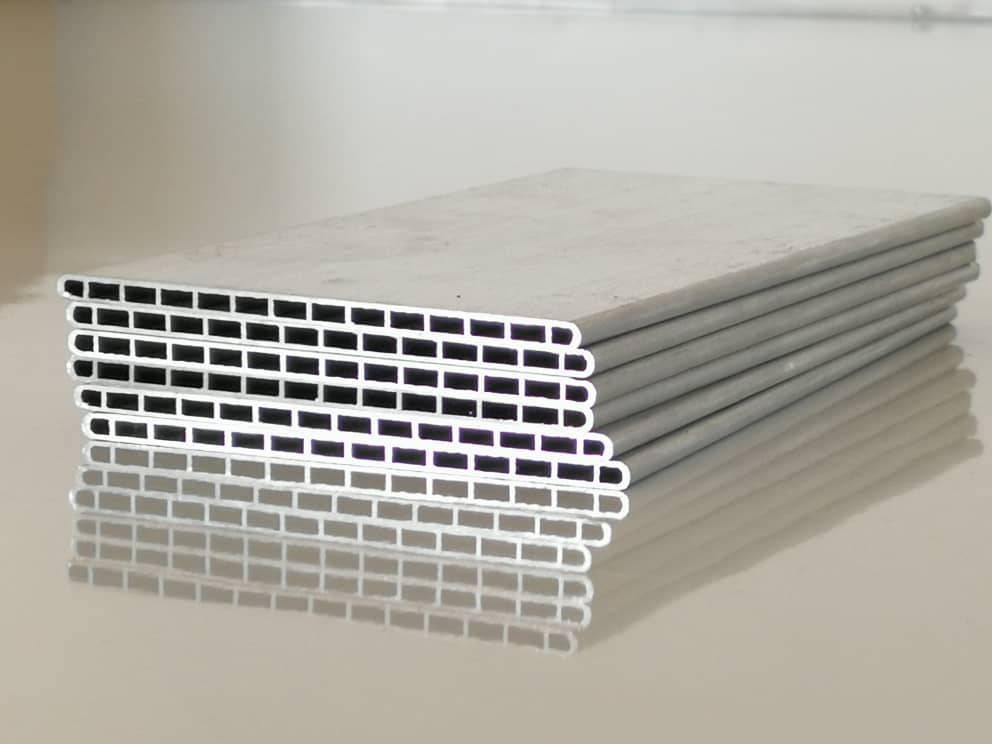

Este tubo extruido rectangular plano, también conocido como tubo extruido multipuerto, está hecho de múltiples canales. Estos canales ayudan a aumentar la transferencia de calor a través de una mayor relación superficie/volumen
Los tubos de microcanal están disponibles en una variedad de tamaños y aleaciones para garantizar un rendimiento óptimo para la aplicación requerida. Se pueden entregar recubiertos, listos para el montaje y la soldadura al horno.
La especificación de tubos de aluminio de microcanales para intercambiadores de calor.
Grado de aleación:
Serie 1000: 1050, 1060, 1070, 1100
Serie 3000: 3003, 3102
Atemperar: H112, etc.
Ancho: 6-40 mm Alto: 0,8-8,0 mm
Espesor de pared: ≥ 0,12 mm
Número de puertos: 2-35
Opciones de recubrimiento: Recubrimiento de prefundente, NOCOLOK® Si flux coating, zinc coating
Peso del recubrimiento de zinc: 5-15 g / ㎡
Peso del recubrimiento fundente: 8–25 g / ㎡
Muestras gratis: Sí, podemos proporcionar muestras gratuitas.

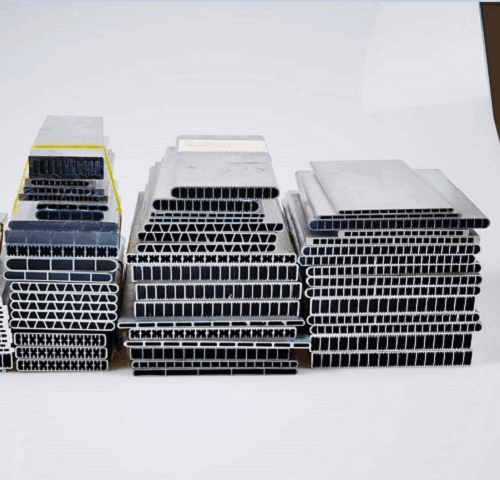

¿Qué tipos de tubos de microcanal de aluminio ofrecemos?
- Tubo de microcanal de aluminio
- Tubo multipuerto de aluminio
- Tubo plano de aluminio de flujo paralelo
- Tubo de aluminio recubierto de zinc
- Tubo de aluminio recubierto de prefundente
- Tubo de aluminio recubierto de fundente Si
- Tubo multicanal grande (rango de ancho 50-200 mm)
- Tubo plano multicanal de doble hilera
Tubo de microcanal de extrusión de aluminio
Tubo de enfriamiento de aceite de microcanal de aluminio
Tubo de condensador de microcanal de aluminio
Tubo de aluminio armónica de alto rendimiento
Tubo plano de aluminio de microcanal
Tubo de microcanal extremadamente pequeño
Si necesita tubos de microcanal de aluminio ultra anchos, también suministramos tamaños y perfiles personalizados. Haga clic para ver información detallada en Tubo de microcanal de aluminio ultra ancho .
Las características de rendimiento del tubo de microcanal para intercambiadores de calor.
- Buena conductividad térmica
- Bajo costo de material
- Peso ligero
- Alta resistencia a la corrosión
- Alta precisión
- Alto acabado superficial
El rango de aplicación de los tubos de aluminio de microcanal para intercambiadores de calor
- Refrigeradores
- Aires acondicionados
- Condensadores
- Congeladores
- Evaporadores
- Hornos de gas
- Radiadores de coche
- Intercambiador de calor
- Sistemas HVAC y R
- Detectores infrarrojos
- Microelectrónica
- Industrias de energía y procesos
- Aeroespacial
- Bioingeniería
- Potentes espejos láser
Para aplicaciones automotrices, también ofrecemos tubos de microcanales de aluminio dedicados diseñados para sistemas de enfriamiento de vehículos. Haga clic para obtener más información en tubos de microcanal de aluminio para automóviles .
Tubo de aluminio soldado con intercambiador de calor (tubo HFW)
Los tubos de aluminio soldados de alta frecuencia (HFW) son soluciones eficientes y rentables para intercambiadores de calor, reemplazando tubos sin costura y soldados en sistemas de enfriamiento HVAC y EV.
Ventajas clave:
- Producción rápida: hasta 150 m/min, ideal para el suministro en masa
- Tamaño flexible: φ8-300 mm, pared 0,3-6 mm
- Un coste entre un 40 y un 60 % menor que los tubos sin soldadura
- Admite diseños redondos, en forma de D, ovalados, planos y de múltiples cavidades
Aplicaciones: HVAC, refrigeración de baterías de vehículos eléctricos, condensadores, intercoolers, enfriadores solares y de aceite.
Aleaciones típicas: 3003, 3105, 4343/3003, 4045/3003, 7072/3003.
Para obtener tablas de tallas y dibujos completos, visite:
Tubo de aluminio soldado de alta frecuencia

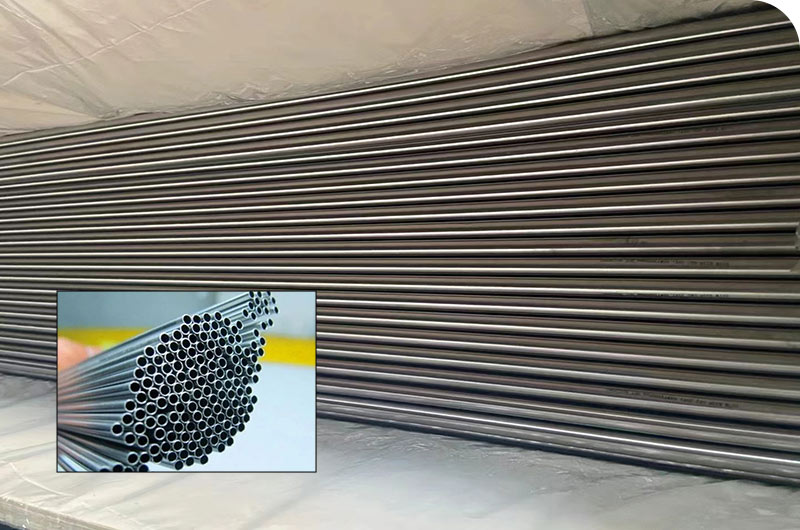

Tubos de aluminio estirados con precisión para intercambiadores de calor
Los tubos de aluminio estirados de alta precisión, también conocidos como tubos de aluminio estirados en frío, se utilizan ampliamente en intercambiadores de calor. Estos incluyen tubos redondos de aluminio, tubos roscados internos, tubos colectores sin costura, tubos de aluminio estirados en frío, tubos sin costura, etc.
Las principales aleaciones para tubos de aluminio estirados, tubos capilares, tubos de maní, etc., son 1070, 3003/3103 y 6063.
La especificación de tubos de aluminio estirados con precisión para intercambiadores de calor.
Grado de aleación:
Serie 3000, como 3003, 3103
Serie 5000, como 5052, 5049, 5086
Serie 6000, como 6063, 6061
Atemperar: O, H12, H14, H18, H34, H112, T4, T6, T83, etc.
Diámetro exterior del tubo redondo: 4 mm-90 mm
Espesor de la pared del tubo redondo: 0,3 mm-5 mm
Tubos de aluminio estirados con precisión populares
Para obtener especificaciones más detalladas e información del producto, visite Tubo de aluminio estirado en frío .
tubo de aluminio estirado en frío
2024-tubo-aluminio
3003-tubo sin costura
5052-tubo de aluminio
6061-tubo de aluminio
7075-tubo de aluminio
Todos los productos en stock están disponibles para la venta al por menor. Después de confirmar el pedido, el despacho de aduanas y el envío se pueden completar dentro de una semana.
Como fabricante original, llevamos a cabo una producción integral a gran escala. El precio de las tuberías de aluminio de la misma calidad es un 10% más bajo que el precio de mercado.
Las características de rendimiento de los tubos de aluminio estirados con precisión para intercambiadores de calor.
- Peso ligero
- Buena conductividad térmica y conductividad eléctrica
- Buena resistencia a la corrosión
- Buen rendimiento de conformado y doblado
- Cumplimiento de los estándares ROHS
- Alto valor de reciclaje
- Rango de desviación pequeño
- Alta calidad superficial
- Certificación TS 16949
El rango de aplicación de los tubos de aluminio estirados con precisión para intercambiadores de calor
Aires acondicionados automotrices, acondicionadores de aire civiles (condensadores, evaporadores, intercambiadores de calor).

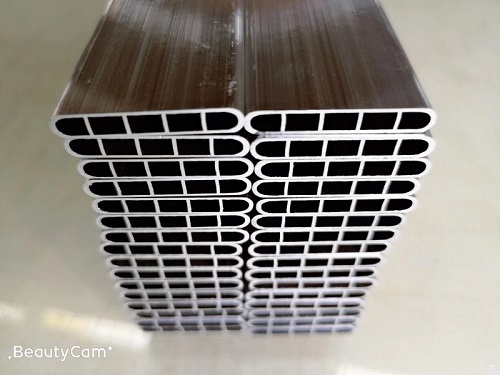

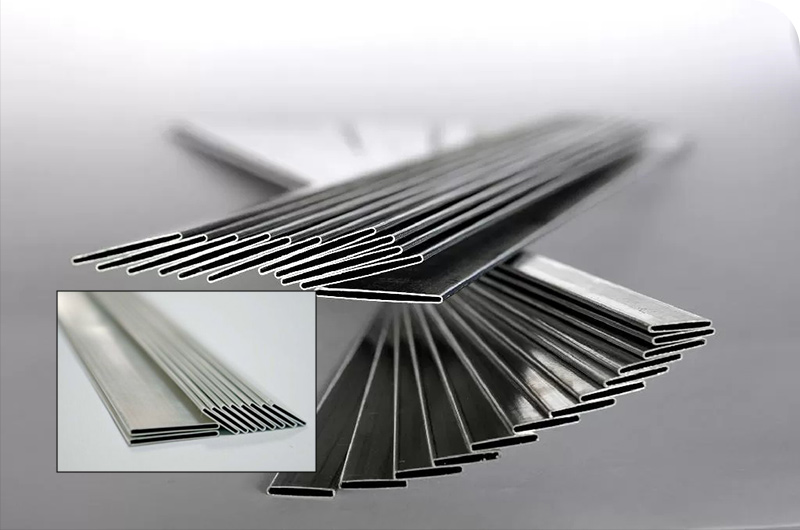

Cotización instantáneaTubo plano de aluminio para intercambiadores de calor
Los intercambiadores de calor soldados de aluminio se utilizan ampliamente en sistemas de aire acondicionado para automóviles. Por lo general, estos intercambiadores de calor están hechos de tubos planos con múltiples canales independientes en sección transversal, formando una geometría de flujo serpentino o paralelo.
En estos intercambiadores de calor, se insertan múltiples aletas corrugadas con persianas en los espacios entre los tubos planos. Debido a su alto rendimiento, algunas empresas están comenzando a utilizar intercambiadores de calor de aluminio soldado extruido en aplicaciones de calefacción, ventilación y aire acondicionado.
Cotización instantáneaLas especificaciones del tubo plano de aluminio para intercambiadores de calor.
Capa de soldadura fuerte: 4343, 4045
Capa central: 7072 anticorrosión
Formación: soldadura de alta frecuencia
Atemperar: H14
Tasa compuesta: 10±2
Especificaciones: según los requisitos del cliente
Las características de rendimiento del tubo plano de aluminio para intercambiadores de calor.
- Peso ligero
- Fácil de soldar
- Buena resistencia a la corrosión
- Buena resistencia a la presión
- Cumplimiento de los estándares ROHS
- Alto valor de reciclaje
- Rango de desviación pequeño
- Alta calidad superficial
El uso de tubos planos de aluminio para intercambiadores de calor.
Los tubos planos de aluminio para radiadores se utilizan principalmente en condensadores de flujo paralelo, tanques de agua para automóviles y vehículos de nueva energía.
Cotización instantáneaSoluciones de tubos de aluminio personalizadas para intercambiadores de calor
Chalco ofrece tubos de aluminio personalizados para intercambiadores de calor , desde diseños de gran tamaño y pared delgada hasta microtubos y tubos capilares , mostrando nuestra capacidad total en conformado, extrusión y doblado de precisión para cumplir con diversas aplicaciones industriales y HVAC.
Protección contra la corrosión y tratamiento de superficies
Chalco ofrece una gama de soluciones de protección de superficies para mejorar la durabilidad y confiabilidad de los componentes de los intercambiadores de calor de aluminio. Estos incluyen pulverización de zinc, recubrimiento previo al fundente, anodizado y tratamientos superficiales orgánicos, cada uno diseñado para mejorar la resistencia a la corrosión y el rendimiento de la soldadura fuerte.
La pulverización de zinc proporciona protección de sacrificio para entornos hostiles como áreas costeras o industriales, extendiendo la vida útil de condensadores y radiadores.
El recubrimiento de prefundente garantiza una calidad de soldadura fuerte estable en los procesos CAB, reduciendo la formación de óxido y mejorando la resistencia de las juntas.
El anodizado y los recubrimientos especiales ofrecen resistencia química adicional y una apariencia mejorada para aplicaciones de enfriamiento automotriz, HVAC y electrónica.
Pruebas de calidad y rendimiento
Chalco realiza pruebas exhaustivas de calidad y confiabilidad para garantizar que cada tubo de aluminio y componente del intercambiador de calor cumpla con los estándares internacionales y las especificaciones del proyecto. Nuestras pruebas cubren tanto la integridad mecánica como el rendimiento a prueba de fugas para garantizar un funcionamiento seguro a largo plazo bajo presión y ciclos térmicos.
Los procedimientos clave incluyen:
- Prueba de presión hidrostática: verifica la resistencia del tubo y la junta en condiciones de presión nominal y de rotura.
- Prueba de fugas de aire o helio: detecta microfugas para garantizar un rendimiento de sellado del 100% en condensadores, evaporadores y placas de enfriamiento.
- Inspección dimensional y superficial: verifica el espesor de la pared, la ovalidad, la curvatura y el acabado de la superficie para mantener la tolerancia de precisión.
- Pruebas de corrosión y niebla salina: simule entornos del mundo real para verificar la durabilidad.
Cada lote se suministra con certificados de inspección completos EN 10204 3.1/3.2, lo que garantiza la trazabilidad y el cumplimiento de las normas ASTM, EN e ISO.
Materiales de soldadura fuerte para intercambiadores de calor
Chalco proporciona materiales de soldadura fuerte de aluminio de alto rendimiento diseñados para sistemas avanzados de intercambiadores de calor. Nuestros productos admiten soldadura fuerte al vacío, soldadura fuerte Nocolok y soldadura fuerte en atmósfera controlada (CAB), lo que garantiza una excelente conductividad térmica, resistencia a la corrosión y calidad de unión estable.
Ofrecemos láminas de soldadura fuerte de aluminio multicapa personalizadas y tiras revestidas (como las combinaciones 4343/3003/7072 y 4045/3102), ampliamente utilizadas para aletas de radiador, cabezales de condensador, placas de evaporador y módulos de enfriamiento de baterías EV.
Los materiales de soldadura fuerte de Chalco están disponibles en forma de lámina, tira y bobina, con un espesor de 0,05 a 3,0 mm y un ancho de hasta 1500 milímetros, lo que ofrece un rendimiento duradero y una producción rentable para aplicaciones automotrices, HVAC, industriales y energéticas.
Para obtener especificaciones y aplicaciones detalladas, visite:
Papel de aluminio para soldadura fuerte
Tira de soldadura fuerte de aluminio
¿Por qué elegir chalco?
Tenemos más de 30 años de experiencia en el suministro de materiales compuestos de soldadura fuerte de aluminio para intercambiadores de calor, intercoolers, condensadores y evaporadores de aire acondicionado y tubos de aluminio para varios intercambiadores de calor. Ahora nos hemos convertido en una empresa de fama mundial en el mercado de aluminio laminado y tubos de aluminio para intercambiadores de calor.
Contamos con un conjunto completo de instrumentos nacionales avanzados de investigación y desarrollo, prueba y análisis para materiales compuestos de soldadura fuerte de aluminio y tubos de aluminio para varios intercambiadores de calor. Estos garantizan la eficiencia de la investigación y el desarrollo de nuevos productos, y aceleran la transformación de los logros científicos y tecnológicos.
Además, nuestras capacidades de investigación y desarrollo e innovación y verificación pueden ayudar a mejorar la competitividad de los clientes al ahorrar tiempo y costos para el desarrollo y comercialización de nuevos productos.
Hemos pasado la certificación IATF16949 requerida por la industria automotriz, la certificación AS9100 requerida por la industria de la aviación y la certificación DNV BV LR ABS RINA CCS requerida por la industria de la construcción naval.
La marca Chalco es sinónimo de calidad, entrega y una sólida reputación. Con tecnología líder y productos competitivos a nivel mundial, podemos continuar desarrollándonos junto con nuestros clientes en el futuro.
Cotización instantáneaPreguntas frecuentes
¿Cuál es el mejor material para un tubo intercambiador de calor?
El mejor material depende del entorno de trabajo y del tipo de fluido. El aluminio es ideal para aplicaciones que requieren un diseño liviano, alta conductividad térmica y resistencia a la corrosión, especialmente en sistemas automotrices y HVAC. Para medios corrosivos o de alta presión, se puede utilizar titanio y acero inoxidable.
¿Cuál es la mejor tubería para un intercambiador de calor?
La tubería óptima es aquella que equilibra la eficiencia de transferencia de calor, la fuerza y la resistencia a la corrosión. Los tubos de aluminio HFW, de microcanal y ranurados internos son ampliamente reconocidos por su diseño compacto, área de alta superficie y rendimiento de enfriamiento eficiente.
¿Se utilizan tubos de aluminio para los intercambiadores de calor de las calderas?
Sí. La tubería de aluminio se utiliza en calderas de condensación y sistemas de baja presión porque ofrece una excelente transferencia de calor y resistencia a la fatiga térmica. Sin embargo, para las calderas de vapor de alta presión, normalmente se prefieren el acero inoxidable o las aleaciones de cobre.
¿Qué grado de aluminio se utiliza en los intercambiadores de calor?
Los grados comunes incluyen 3003, 3102, 6061, 6063 y 7072. Estas aleaciones proporcionan un equilibrio de conductividad térmica, protección contra la corrosión y conformabilidad, lo que las hace adecuadas para condensadores, evaporadores, intercoolers y sistemas de enfriamiento de baterías.
