Terminales y conectores de cable de aluminio, cobre y bimetálicos para sistemas eléctricos

En sistemas eléctricos exigentes, las conexiones fiables y libres de corrosión son esenciales. Como fabricante de aluminio experimentado, Chalco Aluminium ofrece una solución integral de terminación de cables, que cubre una gama completa de terminales de cobre, terminales de aluminio y terminales de cable bimetálicos, y brinda soporte integrado desde el diseño y la producción hasta la instalación.

Cotización instantánea

Terminales de cable bimetálicos

Terminales de aluminio

Terminales de cable de cobre

Todos los productos cumplen con las normas IEC 61238, UL 486A/B y GB/T 14315, lo que los hace ideales para aplicaciones de transmisión de energía, distribución, industrial, construcción y energía renovable.

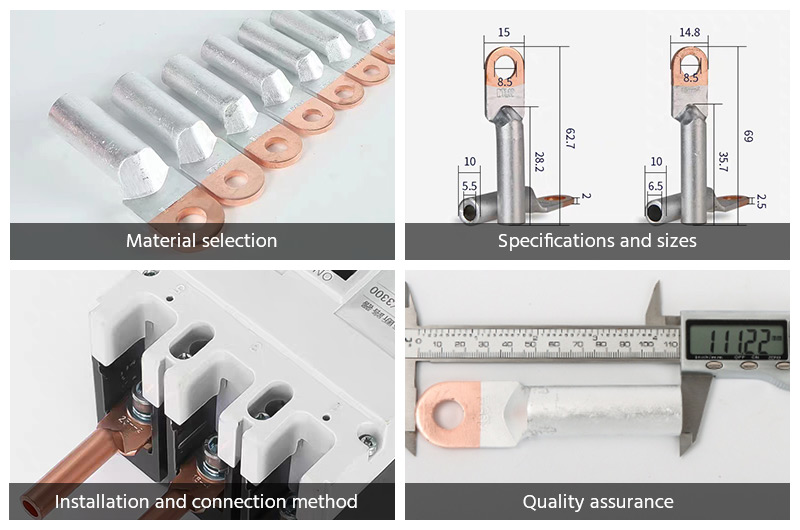

Terminales de cable bimetálicos

Las orejetas bimetálicas unen cobre y aluminio de alta pureza mediante soldadura por fricción, evitando la corrosión galvánica. Combinan la conductividad del cobre con el peso ligero y la asequibilidad del aluminio, lo que garantiza un flujo de corriente confiable entre conductores diferentes en sistemas de energía, industriales, energías renovables y ferrocarriles.

Contáctanos ahora

Especificaciones Parámetros de rendimiento

Sección transversal de cable aplicable	16 mm² – 1600 mm², cubriendo los tamaños de cable de BT a MT/AT.
Diámetro del orificio del perno	M6 – M24
Materiales	Parte de cobre: cobre ETP (T2 / C11000), pureza ≥ 99,9%; Parte de aluminio: aluminio eléctrico (aleaciones 1050/1060/1350), pureza ≥ 99.5%
Proceso de adhesión	Soldadura por fricción: unión metalúrgica a nivel molecular entre cobre y aluminio para una excelente conductividad y resistencia, evitando la corrosión galvánica.
Tratamiento de superficies	Extremo de cobre: estañado (≥ 99,9% Sn, espesor 5-10 μm); Extremo de aluminio: compuesto antioxidante precargado (rompe la capa de óxido y los sellos); algunos modelos también estañados en el extremo de aluminio.
Rango de temperatura de trabajo	De –40 °C a +150 °C
Voltaje nominal	Estándar ≤ 1 kV; Modelos de MT de hasta 1-35 kV; Modelos de alta tensión por encima de 35 kV
Rendimiento eléctrico	Baja resistencia de contacto para una transmisión de corriente eficiente; Resistividad: Al ~ 2,6 μΩ·cm, Cu ~ 1,74 μΩ·cm; Corrosión antigalvánica para una conductividad estable.
Propiedades mecánicas	La resistencia de la soldadura ≥ 200 MPa, soporta tensión y vibración; Excelente resistencia a las vibraciones; Diseñado para mitigar la fluencia del aluminio para una estabilidad a largo plazo.
Certificaciones estándar	IEC 61238-1, UL 486A/B, AS/NZS 4325.1, GB/T 14315, DIN 1712, JIS, RoHS

Tipo de producto

Conector bimetálico

Conecta de manera segura y confiable conductores diferentes, específicamente la transición entre cables de aluminio y equipos de cobre para evitar la corrosión electroquímica.
Terminales bimetálicos con anillo de cobre

Cuenta con un anillo de cobre prefabricado o integrado en la palma para una conexión más segura a pernos o espárragos, lo que garantiza una transmisión de corriente estable y una mayor resistencia mecánica.
Aluminio Estaño Cobre Tipo Bi Metálico

La palma de cobre de estas orejetas está estañada para mejorar aún más la resistencia a la corrosión, especialmente en ambientes húmedos o corrosivos, y optimizar el rendimiento de contacto con las barras colectoras de cobre.
Terminales de cable bimetálicos cuadrados

Estas asas bimetálicas cuentan con una palma de cobre de forma cuadrada, diseñada para equipos específicos con postes de conexión cuadrados o para instalaciones con espacio limitado, lo que ofrece una comodidad de instalación específica.
Asas bimetálicas estándar

Las orejetas bimetálicas de uso general más comunes, con un barril de aluminio para engarzar conductores de aluminio y una palma de cobre para conectar a equipos de cobre, sirven como la opción fundamental para conexiones metálicas diferentes.
Lengüetas bimetálicas de crimpado de doble orificio

La palma de cobre tiene dos orificios para pernos, lo que proporciona conexiones más estables y una mayor resistencia a las vibraciones, a menudo se usa para equipos eléctricos críticos o de servicio pesado que requieren una alta confiabilidad de conexión.
Asas bimetálicas atornilladas

A diferencia de los tipos de engarzado tradicionales, las orejetas atornilladas aseguran los conductores a través de pernos, generalmente admiten una gama más amplia de tamaños de cable y son reutilizables, lo que simplifica la instalación y el mantenimiento.

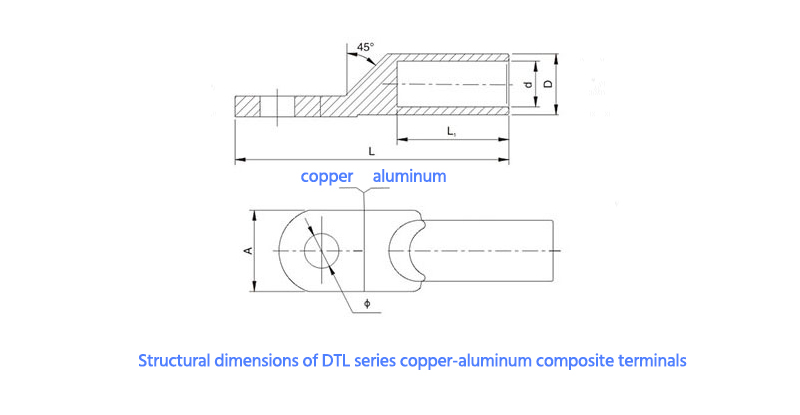

Lengüeta de aluminio a cobre DTL

DTL es un modelo o clasificación común para orejetas bimetálicas estándar, que se refiere específicamente a las fabricadas mediante soldadura por fricción de un barril de aluminio a una palma de cobre, ampliamente utilizado en diversos escenarios de conexión de energía.

Características principales de los terminales de cable bimetálicos

Los terminales de cable bimetálicos se tratan esencialmente de conectar de manera segura y efectiva conductores metálicos diferentes. Lo logran a través de una avanzada tecnología de soldadura por fricción, que crea una unión metalúrgica altamente conductora y resistente a la corrosión entre el aluminio y el cobre. Esta estructura única elimina por completo el problema común de la corrosión electroquímica que a menudo se encuentra en las conexiones tradicionales, extendiendo significativamente la vida útil del punto de conexión.

Además, estas orejetas garantizan un rendimiento eléctrico y una resistencia mecánica superiores, lo que reduce eficazmente la resistencia y la pérdida de energía al tiempo que soporta diversas tensiones mecánicas. Su diseño también prioriza la facilidad de instalación, por lo general es compatible con las herramientas de engarzado estándar. Al mismo tiempo, demuestran una excelente adaptabilidad ambiental. En última instancia, estas características se combinan para mejorar significativamente la estabilidad y la seguridad a largo plazo de los sistemas de energía.

Artículos para la compra de terminales de conexión DL/DT/DTL (aluminio, cobre, cobre-aluminio)

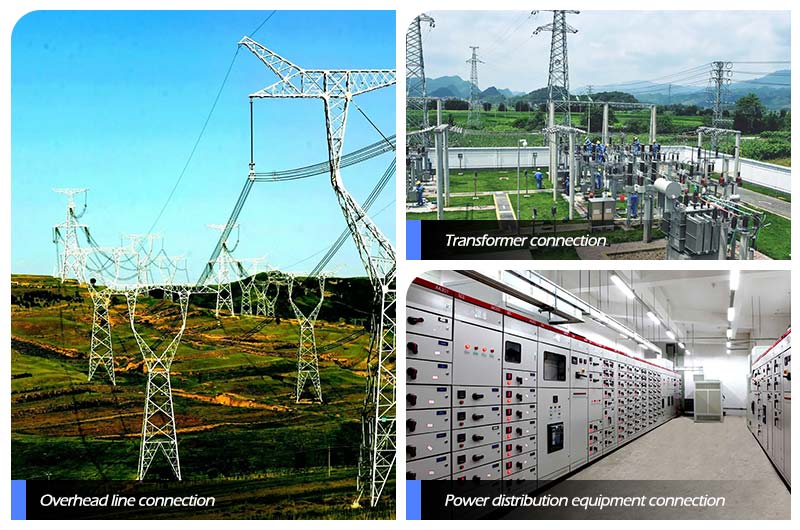

Aplicaciones primarias

Sistemas de transmisión y distribución de energía: Conexiones confiables entre conductores de aluminio y barras colectoras de cobre en líneas aéreas, cables subterráneos y subestaciones.
Tableros de control y aparamenta: Empalme seguro de las líneas entrantes de aluminio a las barras colectoras de cobre o terminales de equipos dentro de los tableros de distribución, tableros de distribución y paneles de control.
Automatización y fabricación industrial: Conexiones estables para cables de aluminio a componentes de cobre en motores, generadores, cajas de distribución y líneas de producción automatizadas.
Sistemas de energía renovable: Terminaciones de cables críticas entre conductores de aluminio y componentes de cobre en paneles solares fotovoltaicos y generadores de turbinas eólicas.
Tránsito ferroviario y vehículos eléctricos: Soluciones de conexión ligeras para cables de aluminio de alto voltaje a piezas de cobre en trenes eléctricos y vehículos eléctricos.
Plataformas marinas y marinas: Variantes estañadas o niqueladas adecuadas para ambientes marinos corrosivos y de alta niebla salina.
Edificios comerciales y residenciales: Empalme confiable de cables de entrada de servicio de aluminio a circuitos internos de derivación de cobre o terminales de equipos en paneles de distribución.
Sistemas de comunicación y puesta a tierra: Conexiones entre conductores de puesta a tierra de aluminio y barras de tierra de cobre o terminales de equipos en estaciones base de telecomunicaciones y centros de datos.

Asas bimetálicas rectas

Tamaño de las orejetas bimetálicas rectas

Pernos de Conn. dia.	Sección nominal mm²		Código	Dimensiones mm						Número de engarzados
Pernos de Conn. dia.	rm/sm	re/se	Código	d1	a	b	d2	d4	l	Al (7 mm)	Al (ancho)
M 8	16	25	12	6	34	24	8.5	12	68	4	2
M 10	16	25	12	6	34	24	10.5	12	68	4	2
M 10	25	35	12	6.8	34	24	10.5	12	68	4	2
M 8	25	35	12	6.8	34	24	8.5	12	68	4	2
M 12	25	35	12	6.8	34	24	13	12	68	4	2
M 8	35	50	14	8	43	24	8.5	14	77	5	2
M 10	35	50	14	8	43	24	10.5	14	77	5	2
M 12	35	50	14	8	43	24	13	14	77	5	2
M 8	50	70	16	9.8	43	25	8.5	16	77	5	2
M 10	50	70	16	9.8	43	25	10.5	16	77	5	2
M 12	50	70	16	9.8	43	25	13	16	77	5	2
M 8	70	95	18	11.2	52	25	8.5	18.5	84.5	6	3
M 10	70	95	18	11.2	50	24	10.5	18.5	85	6	3
M 12	70	95	18	11.2	50	24	13	18.5	85	6	3
M 8	95	120	22	13.2	56	30	8.5	22	90.5	6	3
M 10	95	120	22	13.2	50.5	30	10.5	22	90.5	6	3
M 12	95	120	22	13.2	50.5	30	13	22	90.5	6	3
M 16	95	120	22	13.2	50.5	30	17	22	90.5	6	3
M 8	120	150	22	14.7	56.5	30	8.5	23	92	6	3
M 10	120	150	22	14.7	56.5	30	10.5	23	92	6	3
M 12	120	150	22	14.7	56.5	30	13	23	92	6	3
M 16	120	150	22	14.7	56.5	30	17	23	92	6	3
M 8	150	185	25	16.3	62	30	8.5	25	104	6	3
M 10	150	185	12	16.3	62	30	10.5	25	104	6	3
M 12	150	185	25	16.3	62	30	13	25	104	6	3
M 16	150	185	25	16.3	62	30	17	25	104	6	3
M 10	185	240	28	18.3	62	30	10.5	28.5	105.5	6	3
M 12	185	240	28	18.3	62	35	10.5	28.5	105.5	6	3
M 16	185	240	28	18.3	62	35	17	28.5	105.5	6	3
M 20	185	240	28	18.3	62	35	21	28.5	105.5	6	3
M 8	185	240	28	18.3	62	30	8.5	28.5	105	6	3
M 10	240	300	32	21	70	35	10.5	32	118.5	8	3
M 12	240	300	32	21	72	35	13	32	118.5	8	3
M 16	240	300	32	21	72	35	17	32	118.5	8	3
M 20	240	300	32	21	72	35	21	32	118.5	8	3
M 10	300	--	34	23.3	72	36	10.5	34	124	8	3
M 12	300	--	34	23.3	72	36	13	34	124	8	3
M 16	300	--	34	23.3	72	36	17	34	124	8	3
M 20	300	--	34	23.3	72	40	21	34	124	8	3
M 12	400	--	38	26	100	40	13	38.5	150.5	--	4
M 16	400	-	38	-	100	40	17	38.5	150.5	-	4

Soluciones integrales de materiales compuestos de cobre y aluminio

Chalco Aluminium ofrece una gama completa de productos compuestos de cobre y aluminio, que incluyen placas compuestas de cobre y aluminio, barras colectoras de aluminio revestidas de cobre, cables de aluminio revestidos de cobre, tiras compuestas de cobre y aluminio, juntas compuestas de cobre y aluminio y papel de aluminio revestido de cobre. Nuestros compuestos cuentan con una excelente resistencia interfacial, alta conductividad y resistencia superior a la corrosión, lo que los hace ideales para aplicaciones de energía, transporte, electrónica y energía renovable.

Cotización instantánea

Placa de aluminio revestida de cobre

Alambre de aluminio revestido de cobre (CCA)

Barra colectora de aluminio revestida de cobre CCA

Tira de aluminio revestida de cobre

Cable de aluminio revestido de cobre

Papel de aluminio revestido de cobre

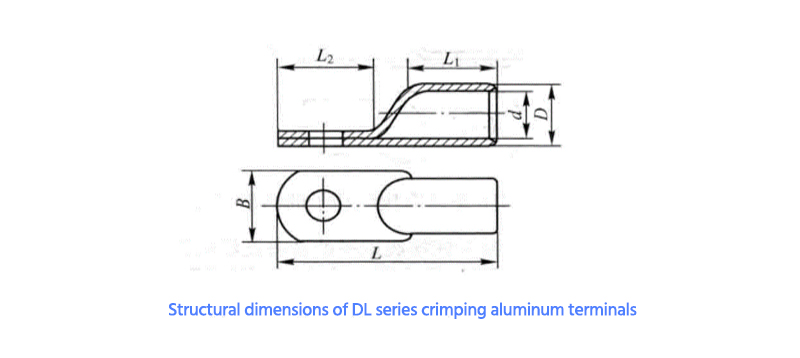

Tacos de aluminio

Las orejetas de aluminio son conectores eléctricos para cables de aluminio o bimetálicos. Fabricados con aluminio de alta pureza, son más ligeros y rentables que las orejetas de cobre. Precargados con compuesto antioxidante y estañados, resisten la oxidación y el flujo en frío. Ampliamente utilizado en sistemas de baja a media-alta tensión en energía, industria, construcción, transporte y energía renovable.

Contáctanos ahora

Especificaciones Parámetros de rendimiento

Sección transversal de cable aplicable	16 mm² – 1000 mm² (AWG 6–1000 kcmil)
Capacidad de corriente nominal	75 A – 1500 A
Diámetro del orificio del perno	M6 – M24 (algunos hasta M30/M36)
Material	Aluminio de alta pureza 1000 (pureza ≥ 99.5%) Aleación de alta resistencia (6061-T6 / 6082-T6)
Tratamiento de superficies	Estañado: ≥99,9% de estaño, espesor de 5 a 10 μm Niquelado: Resistencia a la corrosión mejorada, espesor 0,5–2,5 μm
Rango de temperatura de trabajo	–55 °C a +155 °C (estándar); Modelos de alta temperatura hasta +150 °C pico
Voltaje nominal	≤ 1000 V (LV); Los modelos seleccionados admiten 11-33 kV (MV/HV)
Resistividad eléctrica	≤ 2,87 μΩ·cm (@ 20 °C)
Resistencia a la tracción	150 MPa - 310 MPa (6082 T6 - 310MPa)
Alargamiento	10% – 23%
Resistencia a la niebla salina	≥ 500 horas (estándar); Hasta ≥ 2000 horas para versiones de alta corrosión
Principales certificaciones estándar	IEC 61238-1 ANSI C119.4 UL 486A/B AS/NZS 4681 ASTM B117 / ISO 9227 (niebla salina)

Varios tipos de orejetas de aluminio

Terminales de aluminio estándar

Terminales de aluminio de uso general para conexiones eléctricas comunes.
Asas de aluminio de cañón largo

Cañón extendido para mejorar la resistencia mecánica y el contacto eléctrico.
Lengüetas de aluminio de un solo orificio

Diseñado con un orificio para pernos para conexiones sencillas a un solo perno o barra colectora.
Lengüetas de aluminio de engarzado de doble orificio

Cuenta con dos orificios para pernos para mayor estabilidad y redundancia en conexiones críticas.

Características principales

1. Las orejetas de aluminio están hechas de aleación de aluminio de alta pureza, lo que ofrece aproximadamente un 50% de ahorro de costos en comparación con las orejetas de cobre y reduce significativamente el peso para facilitar el transporte y la instalación.

2. Las orejetas están estañadas y precargadas con un compuesto antioxidante; Su cilindro engrosado y su diámetro interior preciso, cuando se usan con la herramienta de engarzado correcta, evitan eficazmente la fluencia y garantizan la confiabilidad de la conexión a largo plazo.

3. Si bien la conductividad del aluminio es más baja que la del cobre, el diseño optimizado de la sección transversal garantiza una alta capacidad de transporte de corriente, y la excelente conductividad térmica del aluminio ayuda a disipar el calor, minimizando los riesgos de puntos calientes bajo cargas pesadas o altas temperaturas ambiente.

Aplicaciones típicas

Se utiliza en sistemas de distribución de energía para terminaciones de cables de aluminio de baja, media y alta tensión en instalaciones industriales y de servicios públicos.
Empleado en circuitos de energía de edificios comerciales e industriales, incluidos paneles de automatización y alimentadores principales.
Ideal para instalaciones de energía renovable en parques solares, parques eólicos y sistemas de almacenamiento de energía que utilizan cables de aluminio de gran calibre.
Aplicado en los sectores del transporte y ferroviario, como los mazos de cables ligeros en vehículos eléctricos y vagones.
Adecuado para entornos marinos y salinos cuando está equipado con estaño/niquelado y diseño resistente a la corrosión.
Se utiliza en la minería y la industria pesada para conexiones eléctricas duraderas y confiables en equipos resistentes.

Terminales de cable de aluminio de barril largo

Tamaño de las orejetas de cable de aluminio de barril largo

Pernos de Conn. dia.	Sección nominal mm²		Código	Dimensiones mm						Número de engarzados
Pernos de Conn. dia.	rm/sm	re/se	Código	d1	a	b	d2	d4	l	Al (7 mm)	Al (ancho)
M 6	10	16	10	5	32	16	6.5	10	52	4	2
M 8	10	16	10	5	32	18	8.5	10	52	4	2
M 8	16	25	12	5.8	32	18	8.5	12	52	4	2
M 10	16	25	12	5.8	32	18	10.5	12	52	4	2
M 8	25	35	12	6.8	38	18	8.5	12	60	4	2
M 10	25	35	12	6.8	38	18	10.5	12	60	4	2
M 10	35	50	14	8.2	42	21	10.5	14	67	5	2
M 12	35	50	14	8.2	42	21	13	14	67	5	2
M 10	50	70	16	9.8	45	25	10.5	16	72	5	2
M 12	50	70	16	9.8	45	25	13	16	72	5	2
M 10	70	95	18	11.2	55	28	10.5	18.5	86	6	3
M 12	70	95	18	11.2	55	28	13	18.5	86	6	3
M 10	95	120	22	13.2	55	32	10.5	22	90	6	3
M 12	95	120	22	13.2	55	32	13	22	90	6	3
M 16	95	120	22	13.2	55	34	17	22	90	6	3
M 12	120	150	22	14.7	55	32	13	23	91	6	3
M 16	120	150	22	14.7	55	34	17	23	91	6	3
M 12	150	185	25	16.5	63	35	13	25	103	6	3
M 16	150	185	25	16.5	63	35	17	25	103	6	3
M 16	240	300	32	21.3	70	45	17	32	116	8	3
M 12	185	240	28	18.5	65	40	13	28	106	6	3
M 16	185	240	28	18.5	65	40	17	28	106	6	3
M 20	240	300	32	21.3	70	45	21	32	116	8	3
M 20	185	240	28	18.5	65	40	21	28.5	106	6	3
M 16	300	--	34	23.6	75	49	17	34	124	8	3
M 20	300	--	34	23.6	75	49	21	34	124	8	3
M 12	240	300	32	21.3	70	45	13	32	116	8	3
M 16	400	--	38	26	95	58	17	38.5	165	--	4
M 20	400	--	38	26	95	58	21	38.5	165	--	4

Terminales de cobre

Las orejetas de cobre son componentes críticos en los sistemas de conexión eléctrica, que unen cables de cobre de manera segura y eficiente a equipos eléctricos o barras colectoras. Como conectores terminales, garantizan una transmisión de corriente confiable y segura con una resistencia de contacto mínima, lo que admite engarzado, soldadura o conexiones atornilladas.

Contáctanos ahora

Especificaciones y parámetros de rendimiento

Sección transversal de cable aplicable	1,5 mm² – 1000 mm²
Diámetro del orificio del perno	M4 – M24
Material	Cobre electrolítico C11000, pureza ≥ 99,9%, contenido de oxígeno ≤ 30 ppm
Tratamiento de superficies	Estañado: 99,9% de estaño, espesor de 5 a 10 μm Niquelado: Resistencia a la corrosión mejorada, espesor 0,5-1 μm
Rango de temperatura de trabajo	De –55 °C a +155 °C
Voltaje nominal	≤ 1000 V (bajo voltaje); Algunos modelos admiten hasta 35 kV
Conductividad eléctrica	99,7-99,9% SIGC
Resistividad eléctrica	≈ 1,72 μΩ·cm
Resistencia a la tracción	≥ 200 MPa
Alargamiento	≥ 40%
Principales certificaciones estándar	IEC 61238-1 UL 486A/B AS/NZS 4325 Parte 1

Características principales

Fabricado con cobre electrolítico de alta pureza IACS del ≥99,9%, lo que garantiza una conductividad superior y una resistencia mínima para una máxima eficiencia de transmisión de potencia.
Tratamiento superficial profesional (estaño o niquelado) para evitar la oxidación y la corrosión, lo que prolonga significativamente la vida útil en entornos hostiles y mejora la estabilidad de la conexión a largo plazo.
Procesado mediante prensado en frío o forjado para una excelente resistencia a la tracción y la vibración, lo que garantiza conexiones duraderas y confiables en aplicaciones de alta carga y alta vibración.
La alta conductividad térmica del cobre disipa eficazmente el calor de los puntos de conexión, lo que reduce el riesgo de fallas por acumulación de calor y mejora la seguridad del sistema.
Admite múltiples métodos de instalación, incluidos engarzado, soldadura y conexiones atornilladas, lo que ofrece una alta flexibilidad para varios requisitos del proyecto y condiciones de instalación.

Varios tipos de orejetas de cobre

Terminales tubulares de cobre estándar

El tipo más común, versátil para las conexiones de cableado eléctrico de todos los días.

Asas de cobre de cañón largo

Cuentan con un barril más largo para mejorar la resistencia mecánica y reducir la resistencia, comúnmente utilizado en aplicaciones de servicio pesado o alto voltaje.

Lengüetas de cobre en ángulo (45°/90°)

Diseñado con una palma en ángulo para facilitar la instalación en espacios reducidos o donde se requiere un enrutamiento de cables específico.

Terminales de cobre de dos orificios / orificios múltiples

Equipado con dos o más orificios para pernos para conexiones más seguras a barras colectoras o equipos grandes.

Asas de cobre de boca de campana

Cuentan con una entrada de barril acampanada para facilitar la inserción de cables de varios hilos, evitando que se deshilachen.

Orejetas de horquilla / Orejetas de pala

Los extremos de los terminales en forma de U permiten la conexión o desconexión sin quitar completamente el perno, ideal para un mantenimiento rápido.

Aplicaciones primarias

Sistemas de transmisión y distribución de energía: Conexión de barras colectoras, disyuntores, transformadores, rectificadores y más.
Equipos industriales: Proporciona conexiones eléctricas altamente estables para motores, generadores, cajas de distribución, paneles de control y otra maquinaria industrial.
Sistemas de energía renovable: Esencial para las conexiones de cables en paneles solares fotovoltaicos y generadores de turbinas eólicas.
Sistemas automotrices y de baterías: Se utiliza para terminales de baterías, sistemas de generación de energía automotriz y conexiones eléctricas de vehículos pesados.
Plataformas marinas y marinas: Las variantes estañadas son especialmente adecuadas para entornos marinos corrosivos y de alta niebla salina.
Ingeniería de Tránsito Ferroviario y Alto Voltaje: Aplicable para usos específicos de media a alta tensión (MT/AT), que suelen oscilar entre 1,5 y 1200 mm² y entre 6,6 y 33 kV.

Terminales de cobre tubular estándar (estañadas)

Tamaño estándar de orejetas tubulares de cobre

Tamaño de las orejetas tubulares de cobre estándar (estañadas)

Sección nominalmm²	Conn.boltsdia.	Dimensionesmm
Sección nominalmm²	Conn.boltsdia.	d1	a	b	d2	d4	c1	c2	l
0.75	M3	1.3	6	6	3.2	2.8	3.25	4	12
0.75	M4	1.3	6	6.5	4.3	2.8	4	5	13
0.75	M5	1.3	6	7.5	5.3	2.8	4.75	5.5	14
1.5	M3	1.8	6	6.5	3.2	3.3	3.25	4	12
1.5	M4	1.8	6	6.5	4.3	3.3	4	5	13
1.5	M5	1.8	6	7.5	5.3	3.3	4.75	5.5	14
1.5	M6	1.8	6	9	6.4	3.3	6.5	6.5	16
2.5	M3	2.3	6	7.5	3.2	4.2	3.25	4	12
2.5	M4	2.3	6	7.5	4.3	4.2	4	5	13
2.5	M5	2.3	6	8.5	5.3	4.2	4.75	5.5	14
2.5	M6	2.3	6	9.5	6.5	4.2	6.5	6.5	16
2.5	M8	2.3	6	13	8.4	4.2	7.75	9.5	20
4	M4	3	8	8.5	4.3	5	4.75	5.5	17
4	M5	3	8	9	5.3	5	4.75	6	17
4	M6	3	8	10	6.4	5	6.5	6.5	19
4	M8	3	8	13	8.4	5	8.5	9.5	22
6	M4	4	9	9.5	4.3	6	5	5.5	18
6	M5	4	9	9.5	5.3	6	6	6	19
6	M6	4	9	10	6.4	6	7	6.5	19
6	M8	4	9	14	8.5	6	8.5	9.5	22

Preguntas Frecuentes

¿Cuál es la diferencia fundamental entre terminales de cobre, terminales de aluminio y terminales bimetálicos (cobre-aluminio)? ¿Por qué son necesarios los tres tipos?

Los terminales de cobre, aluminio y bimetálicos difieren en conductividad, resistencia a la oxidación, resistencia mecánica, expansión térmica y potencial electroquímico.
Los terminales de cobre ofrecen una excelente conductividad (IACS 100%), alta resistencia y resistencia superior a la oxidación.
Los terminales de aluminio son más livianos y rentables, adecuados para cables de aluminio, pero propensos a la oxidación de la superficie.
Los terminales bimetálicos resuelven los problemas de transición cobre-aluminio, evitando la corrosión galvánica en sistemas mixtos, comúnmente utilizados donde los cables de aluminio se conectan a barras colectoras de cobre.

¿Por qué no se recomienda conectar cables de aluminio con terminales de cobre o conductores de cobre con terminales de aluminio?

El contacto directo entre cobre y aluminio causa corrosión galvánica debido a una diferencia de potencial significativa, especialmente bajo humedad o flujo de corriente. Esto conduce a un sobrecalentamiento, degradación del contacto o falla.
Utilice terminales bimetálicos o aplique pasta antioxidante y sellado de aislamiento completo cuando sea necesario. El cumplimiento de normas como DIN 46267 e IEC 61238-1 también es esencial.

¿Cómo previenen la corrosión los terminales bimetálicos? ¿Son más confiables que los terminales de cobre puro o aluminio?

Los terminales bimetálicos se producen mediante soldadura por explosión, soldadura por fricción o prensado en frío, formando una unión permanente de baja resistencia entre el cobre y el aluminio.
Superan a los terminales de aluminio en resistencia a la corrosión y estabilidad eléctrica, aunque pueden ser un poco menos duraderos que el cobre puro en entornos extremos. Ideal para conexiones de cables de cobre a aluminio.

¿Se pueden usar terminales de aluminio con conductores de cobre?

No. Los terminales de aluminio solo deben usarse con conductores de aluminio. La conexión de terminales de aluminio a conductores de cobre puede causar:
Corrosión galvánica
Desajuste térmico que causa aflojamiento en ciclos térmicos
Mayor resistencia de contacto que conduce al sobrecalentamiento
Los terminales bimetálicos son la solución recomendada para las transiciones de cobre y aluminio.

En proyectos de ingeniería, ¿cómo se combinan cables y terminales?

Los materiales de los terminales deben coincidir con los materiales de los cables para un rendimiento seguro a largo plazo. Reglas generales:
Utilice terminales de cobre para cables de cobre.
Utilice terminales de aluminio para cables de aluminio conectados a barras colectoras de aluminio.
Para cable de aluminio a barra colectora de cobre, use terminales bimetálicos.
Para casos raros como cable de cobre a barra colectora de aluminio, también use terminales bimetálicos o adaptadores especializados.

¿Los terminales bimetálicos son adecuados para aplicaciones de alto voltaje?

Sí, los terminales bimetálicos se usan comúnmente en sistemas de baja y media tensión (0.6 / 1kV a 35kV) y se pueden personalizar para niveles de voltaje más altos.
Asegúrese de que pasen las pruebas de tipo (por ejemplo, IEC 61238-1) y cumplan con los requisitos de aislamiento y espacio libre. Ampliamente utilizado en subestaciones, estaciones transformadoras compactas y transiciones solares AC/DC.

¿Qué tratamientos superficiales están disponibles para las terminales? ¿Cuál es mejor para los tipos de aluminio?

Los tratamientos superficiales comunes incluyen:
El estañado mejora la resistencia a la corrosión y la fiabilidad del contacto.
El plateado se utiliza en entornos de alta confiabilidad y alta temperatura como la industria aeroespacial.
El anodizado (para aluminio) mejora la resistencia a la oxidación pero puede reducir ligeramente la conductividad.
Para los terminales de aluminio, el estañado es el más ampliamente adoptado, a menudo combinado con compuestos antioxidantes en ambientes húmedos o marinos.

¿Cómo verificar que un terminal se ha instalado correctamente? ¿Cuáles son los errores comunes?

La instalación adecuada requiere:

Herramientas y matrices de crimpado correctas
Posición de engarzado adecuada con marcas claras
Sin grietas, abultamientos ni daños
Transición segura en las juntas de cobre y aluminio (para tipos bimetálicos)

Los errores típicos incluyen:

Uso de herramientas de engarzado que no coinciden
Conexión directa de cobre y aluminio sin solución bimetálica
Mala limpieza de superficies y tratamiento de oxidación
Manejo inadecuado de conductores trenzados, lo que lleva a la acumulación de calor

Chalco puede proporcionarle el inventario más completo de productos de aluminio y también puede suministrarle productos personalizados. Se proporcionará una cotización precisa dentro de las 24 horas.

Obtener una cotización
