ACSR (Aluminio Conductor de Acero Reforzado) es un conductor de transmisión aérea ampliamente utilizado, con hilos de aluminio entornados concéntricamente alrededor de un núcleo de acero de alta resistencia. El aluminio proporciona una conductividad eléctrica eficiente, mientras que el núcleo de acero garantiza resistencia a la tracción para líneas aéreas de gran tramo.
Los conductores ACSR se aplican comúnmente en sistemas de transmisión y distribución de energía a lo largo de múltiples niveles de voltaje. Chalco suministra conductores desnudos ACSR pretrenzados con tipos de núcleo y configuraciones de hilo personalizables para satisfacer los requisitos específicos de vano, tensión y estructuras de los proyectos de transmisión.
En aplicaciones prácticas de línea aérea, los conductores ACSR ofrecen las siguientes ventajas:
- Su alta resistencia mecánica lo hace adecuado para diseños de vías de gran longitud y alta tensión.
- Capacidad estable de transporte de corriente para satisfacer los requisitos normales de operación de las líneas de transmisión y distribución.
- Las características controladas de elongación térmica contribuyen al control del hundimiento y a la estabilidad operativa.
Composición estructural del ACSR
ACSR emplea una estructura de hilado concéntrico, formada por múltiples capas de alambre de aluminio trenzadas alrededor de un núcleo central de acero. Esta estructura exhibe una excelente estabilidad bajo tensiones axiales y condiciones de vibración operativa, cumpliendo con los requisitos básicos para la fiabilidad operativa a largo plazo de las líneas de transmisión aéreas.

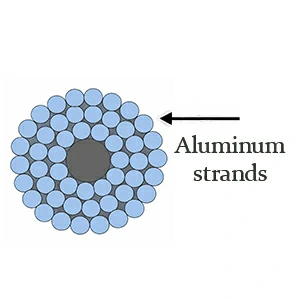

- Alambre exterior de aluminio
Para funciones que implican transmisión de corriente, normalmente se selecciona aluminio altamente conductor para cumplir con los requisitos de capacidad de carga de corriente de la línea.

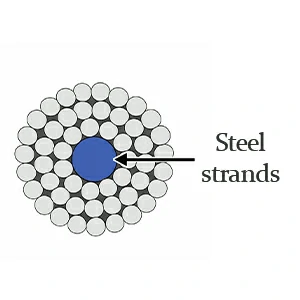

- Núcleo central de acero
Proporciona la resistencia mecánica y a la tracción necesarias para que el conductor se adapte a vanos mayores y condiciones de tensión.
Al dividir las funciones del alambre exterior de aluminio y del núcleo central de acero, el ACSR logra una distribución racional de la conductividad y las propiedades mecánicas en su diseño estructural. El alambre de aluminio se centra en el rendimiento eléctrico, mientras que el núcleo de acero se centra en la capacidad de carga y la estabilidad.
Ambos trabajan de forma colaborativa dentro de la misma estructura trenzada, asegurando que el conductor cumpla con los requisitos de transmisión de potencia y cuenta con un margen de seguridad estructural fiable. Esta lógica estructural clara proporciona la base para la aplicación generalizada del ACSR en diversos escenarios de transmisión de energía.
Diseño estructural de conductores ACSR y opciones de recubrimiento de núcleo de acero
Chalco ofrece conductores ACSR sin cables pre-trenzados para proyectos de transmisión aérea y distribución. Los conductores presentan una estructura de trenado concéntrico, que consiste en una capa exterior de alambre de aluminio conductor y un núcleo central de acero. Esto proporciona la resistencia mecánica necesaria cumpliendo con los requisitos de transporte de corriente de la línea, lo que las hace adecuadas para líneas aéreas con grandes requerimientos de envergaduramiento y tensión.

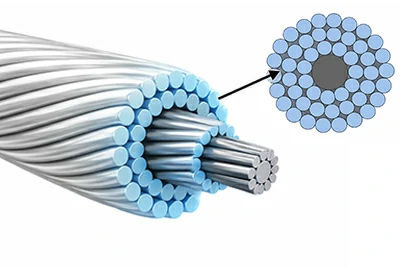

Configuración exterior de alambre de aluminio conductor
El cable exterior de aluminio transporta corriente y está hecho de aluminio altamente conductor, equilibrando rendimiento, peso y coste. Normalmente se utiliza como conductor desnudo, con el material y el estado de la superficie confirmados según los requisitos del proyecto.

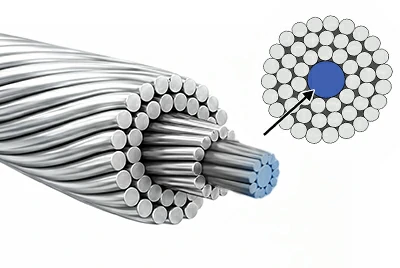

Estructura del núcleo de acero
El núcleo central de acero proporciona la resistencia mecánica principal del ACSR, aumentando la capacidad de tracción y soportando vanos más largos. Puede configurarse como núcleo de acero convencional o revestido de aluminio para adaptarse a diferentes requisitos de envergadura y tensiones.

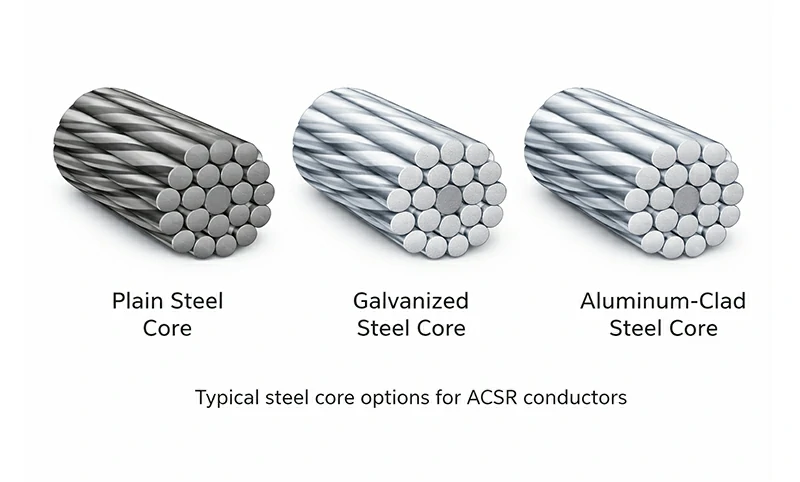

Para cumplir con los requisitos de resistencia a la corrosión bajo diferentes entornos operativos, sin cambiar la estructura básica del conductor, el núcleo de acero del conductor ACSR puede seleccionarse con diferentes formas de recubrimiento superficial según las condiciones del proyecto.
- Núcleo de acero galvanizado de grado A (GA): Recubrimiento estándar de zinc, adecuado para la mayoría de los entornos normales.
- Núcleo de acero galvanizado de grado B (GB): Recubrimiento de zinc engrosado, adecuado para ambientes moderadamente corrosivos.
- Núcleo de acero galvanizado de grado C (GC): Recubrimiento de zinc más grueso, adecuado para zonas costeras o de alta corrosión.
- Acero revestido de aluminio (AW): Un núcleo de acero con recubrimiento de aluminio, adecuado para ambientes sensibles al zinc o corrosivos especiales.
- Recubrimientos de aleación de zinc-aluminio (como el MA): Mejoran la durabilidad bajo condiciones corrosivas específicas.
El tipo específico de recubrimiento suele seleccionarse en función del entorno operativo de la línea, las especificaciones de diseño y los requisitos técnicos del proyecto.

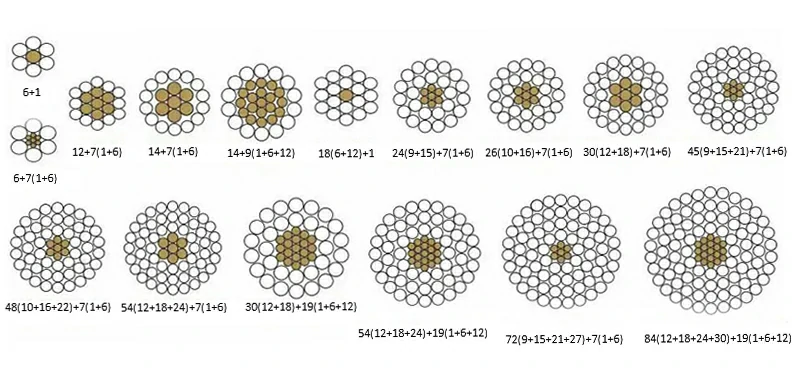

Forma de suministro de conductores de Chalco ACSR
Los conductores ACSR se fabrican mediante un método de hilado concéntrico. La combinación de alambre de aluminio y fibras de acero puede configurarse según los requisitos del proyecto para adaptarse al área de la sección transversal, los requisitos del vano y las condiciones de tensión. Chalco puede proporcionar conductores preestirados y soporta el embalaje común de carretes o carretes para adaptarse a diferentes condiciones de construcción y colocación.
Para las órdenes de proyecto, podemos ayudar con la confirmación de especificaciones y el control de consistencia de lotes para cumplir con los requisitos de consistencia del conductor durante la construcción y la operación.
La siguiente tabla enumera algunas especificaciones comunes de ACSR y sus formas estructurales típicas para la selección de ingeniería y referencia de tamaño. Las configuraciones estructurales específicas y los rangos de parámetros deben confirmarse en función de los requisitos del proyecto y las normas aplicables.
| Palabra clave | Tamaño (AWG / kcmil) | Trenado típico (Al / Acero) | Diámetro Exterior nominal (mm) | Peso nominal (kg/km) |
| Turquía | 6 AWG | 6 / 1 | 5.0 | 54 |
| Swan | 4 AWG | 6 / 1 | 6.4 | 85 |
| Raven | 1/0 AWG | 6 / 1 | 10.1 | 216 |
| Pingüino | AWG 4/0 | 6 / 1 | 14.3 | 433 |
| Linnet | 336,4 kcmil | 26 / 7 | 18.3 | 688 |
| Gallina | 477 kcmil | 26 / 7 | 22.0 | 973 |
| Drake | 795 kcmil | 26 / 7 | 28.1 | 1628 |
| Cóndor | 795 kcmil | 54 / 7 | 27.7 | 1524 |
| Azulejo | 1113 kcmil | 54 / 7 | 34.0 | 2215 |
| Halcón | 1590 kcmil | 54 / 19 | 39.0 | 3170 |
Las especificaciones anteriores son ejemplos comunes usados para demostrar las dimensiones y la cobertura estructural de los conductores ACSR. Para obtener una lista completa de dimensiones y descripciones estructurales, por favor contacte con Chalco para confirmar parámetros del proyecto y comunicarse técnicamente.

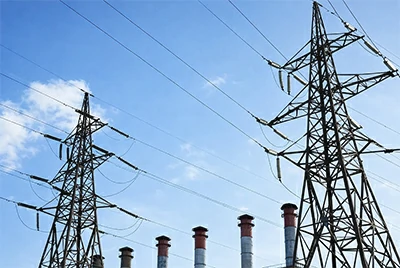

Escenarios de aplicación comunes del conductor ACSR
Los ACSR se utilizan ampliamente en diversos escenarios de línea aérea debido a su equilibrio integral entre la capacidad de carga de corriente y la resistencia mecánica, y son especialmente adecuados para proyectos de ingeniería con requisitos específicos de envergadura, tensión y estabilidad operativa.

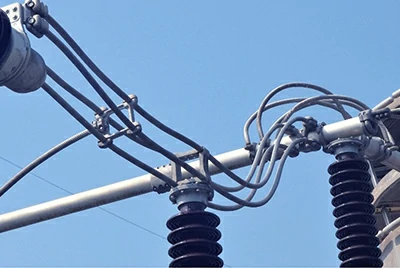

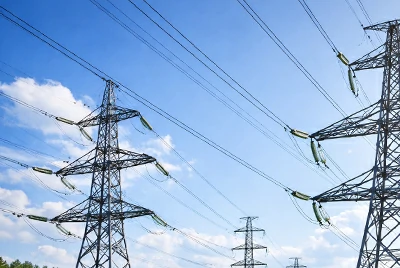

Líneas aéreas de transmisión: aplicables a líneas aéreas de media y ultra alta tensión en escenarios con requisitos específicos de tramo y resistencia mecánica.
Líneas aéreas de distribución eléctrica: se utilizan en secciones de líneas de distribución eléctrica con gran espaciamiento entre postes o condiciones de tensión relativamente complejas.
Líneas de terreno de gran duración y complejas: adecuadas para proyectos lineales que requieren alta resistencia a la tracción, como las que cruzan ríos, valles y zonas montañosas.
Vientos fuertes, hielo o zonas de alta tensión: pueden usarse en entornos de línea aérea con alta carga de viento, carga de hielo o alta tensión operativa.
Proyectos de renovación y ampliación de líneas existentes: aplicables a proyectos que mejoran o mejoran el rendimiento de las líneas existentes cuando las condiciones de las torres son limitadas.
Guía de selección de ACSR: Comparación con otros conductores aéreos
En los sistemas de transmisión y distribución aérea de energía, los distintos tipos de conductores tienen distintos enfoques en cuanto a forma estructural y orientación a la aplicación, y la selección real debe considerarse de forma exhaustiva en conjunto con las condiciones de la línea. El ACSR suele utilizarse como una solución de propósito general que equilibra la capacidad de carga de corriente y la resistencia mecánica, y puede emplearse junto con otros conductores aéreos.
ACSR vs AAC:
La CAA prioriza la conductividad y el diseño ligero, lo que la hace adecuada para líneas con tramos más cortos y menores requerimientos de esfuerzo mecánico.
ACSR vs AAAC:
El AAAC tiene ventajas en resistencia a la corrosión y se utiliza a menudo para líneas en entornos costeros o altamente corrosivos.
→Haz clic en: [Conductores aéreos AAAC]
ACSR vs ACAR:
ACAR logra un rendimiento optimizado gracias a su núcleo de aleación de aluminio, lo que la hace adecuada para proyectos de ingeniería con requisitos estructurales y de rendimiento específicos.
→ Haz clic en: [ Conductores aéreos ACAR ]
En proyectos reales, la selección del conductor suele requerir una consideración exhaustiva de los niveles de tensión de la línea, las condiciones del tramo, los factores ambientales y los requisitos de diseño de ingeniería. Chalco ofrece una variedad de productos de conductores aéreos y ayuda a los proyectos a realizar selecciones y configuraciones adecuadas bajo diferentes condiciones de aplicación.
Normas de Implementación de ACSR y Referencias Técnicas
En proyectos de transmisión y distribución aérea de energía, la forma estructural, los parámetros de rendimiento y los requisitos de prueba de los conductores ACSR suelen cumplir con los estándares nacionales o regionales pertinentes. Los distintos mercados difieren en sus sistemas estándar, métodos de diseño y requisitos de ensayo; Por lo tanto, en proyectos reales, los documentos de diseño de líneas y las especificaciones aplicables deben ser la base final.
- Sistema de Estándares ASTM/ANSI (Norteamérica y Mercados Relacionados)
- Sistema Internacional de Normalización IEC
- Sistemas europeos de normalización como EN y BS
- Normas nacionales o regionales de la industria eléctrica y requisitos técnicos de proyectos
Bajo diferentes condiciones estándar, incluso si el tamaño nominal es el mismo, los conductores ACSR pueden diferir en términos de combinación aluminio/cuerno de acero, tipo de núcleo de acero y requisitos de rendimiento mecánico. Al seleccionar un conductor para un proyecto de ingeniería, es necesario confirmar las cláusulas estándar específicas.
La siguiente tabla enumera los rangos típicos de rendimiento para conductores ACSR comunes en aplicaciones de ingeniería para ayudar a comprender las magnitudes de rendimiento bajo diferentes tamaños y condiciones estructurales. Los valores específicos deben confirmarse después de determinar las especificaciones del conductor, la forma estructural y las normas aplicables.
| Categoría de Actuación | Parámetros | Rango típico (ejemplo) | Ilustrar |
| Propiedades eléctricas | Resistencia de corriente continua (20°C) | 0,02 – 0,40 Ω/km | Relacionado con la sección transversal del conductor, material del alambre de aluminio y estructura de trenzado |
| Propiedades eléctricas | Capacidad nominal de carga de corriente | Aproximadamente 200 – 1.500 A | Afectado por la temperatura ambiente, las condiciones de instalación y los métodos estándar de cálculo |
| Propiedades mecánicas | Calcula la fuerza de rotura (RBS). | Aproximadamente 20 – 250 kN | Está determinada principalmente por la estructura del núcleo de acero y la combinación de hilos de aluminio/acero. |
| Propiedades mecánicas | Tensión de trabajo permitida | El RBS es aproximadamente entre el 15% y el 25%. | El valor real se basa en las especificaciones de diseño de la línea. |
| Propiedades térmicas | Temperatura de funcionamiento continua | 75°C / 90°C / 100°C | Depende de los estándares de diseño e implementación del conductor |
| Parámetros estructurales | Peso unitario | Aproximadamente 50 – 3.500 kg/km | Cobertura desde la distribución eléctrica hasta las líneas de transmisión de gran sección transversal |
| Los valores mostrados son rangos típicos solo para referencia. Los parámetros finales de rendimiento deben calcularse y confirmarse según las especificaciones definidas del conductor, la configuración estructural y las normas aplicables. | |||
En la implementación real de la ingeniería, la configuración estructural final, los indicadores de rendimiento y los requisitos de inspección de los conductores ACSR deben basarse en las especificaciones de diseño de la línea, los documentos de licitación y las condiciones técnicas del proyecto. Chalco puede cooperar en la comunicación técnica y la confirmación de suministros según los estándares especificados por el proyecto, apoyando las necesidades de aplicación de ingeniería bajo múltiples sistemas estándar.
Capacidad de Fabricación y Proyectos de Chalco ACSR
Chalco ha establecido capacidades de fabricación estables y experiencia en coordinación de proyectos en el campo de los conductores de transmisión aérea, proporcionando soporte orientado a la ingeniería para conductores ACSR desde la confirmación estructural hasta el suministro a granel. Basándose en los requisitos prácticos de los proyectos de transmisión y distribución, Chalco enfatiza la consistencia estructural, la estabilidad de procesos y la ejecución controlada de proyectos.
Capacidad de Hilado Estable y Fabricación
Chalco opera líneas de producción maduras de alcanzamiento concéntrico y puede configurar combinaciones de alrededores de aluminio/acero, tipos de núcleo de acero y estructuras de alfachado según las especificaciones del proyecto. La integridad estructural y la consistencia del producto se mantienen durante toda la producción en masa.
Experiencia de proyecto multiespecificación y multiestándar
Para varios niveles de voltaje, estructuras de línea y requisitos estándar, Chalco soporta la confirmación de especificaciones y la coordinación técnica para conductores ACSR. El suministro puede cumplir con ASTM, IEC y otros estándares designados por proyectos.
Control de suministro y lotes basado en proyectos
Para pedidos de ingeniería, Chalco coordina los calendarios de entrega, el bloqueo de especificaciones y la gestión de la consistencia de lotes para cumplir con los requisitos de construcción y estabilidad operativa de las líneas de transmisión.
Comunicación Técnica y Soporte de Ingeniería
Durante ambas fases de planificación previa y ejecución del proyecto, Chalco trabaja estrechamente con institutos de diseño, contratistas y propietarios de proyectos para confirmar las configuraciones de los conductores, parámetros técnicos y condiciones de suministro, asegurando un soporte fiable para la implementación del proyecto.
Preguntas frecuentes
¿Qué condiciones de tramo son adecuadas para ACSR?
El ACSR es generalmente adecuado para líneas aéreas con ciertos requisitos de resistencia mecánica. La capacidad específica del vano debe confirmarse en combinación con el tamaño del conductor, la estructura del núcleo de acero y los parámetros de diseño de la línea.
¿El núcleo de acero afecta la conductividad?
La capacidad de carga actual del ACSR la soporta principalmente el alambre exterior de aluminio, mientras que el núcleo de acero proporciona principalmente resistencia mecánica. Su impacto en la conductividad global suele considerarse de forma integral dentro del ámbito del diseño.
¿Cómo elegir entre ACSR y AAAC en ingeniería?
Ambos difieren en sus propiedades mecánicas y resistencia a la corrosión. La selección real suele basarse en un juicio exhaustivo de las condiciones del entorno de la línea, los requisitos del tramo y las especificaciones de diseño.
¿Es adecuado para zonas de alta temperatura o viento fuerte?
El ACSR puede aplicarse a una variedad de entornos operativos, pero su aplicabilidad específica debe confirmarse junto con la temperatura de diseño del conductor, las condiciones de carga del viento y las normas aplicables.
¿El ACSR soporta estructuras personalizadas según los requisitos del proyecto?
La combinación de los hilos de aluminio/acero y la forma del núcleo de acero puede configurarse y confirmarse según las condiciones del proyecto. La viabilidad específica debe evaluarse junto con los requisitos técnicos.
Consultoría y colaboración de proyectos
- Soporte de configuración de estructuras conductoras orientado a la ingeniería
- Calidad estable de la cadena y control de consistencia por lotes
- Experiencia en la coordinación y ejecución de proyectos de transmisión de energía multiestándar
La selección del conductor ACSR implica múltiples parámetros de ingeniería y debe confirmarse según las condiciones de diseño de la línea y los requisitos operativos. Una configuración estructural adecuada afecta directamente a la seguridad de la línea, la eficiencia constructiva y la estabilidad operativa a largo plazo.
En función de las necesidades de los proyectos de transmisión y distribución, Chalco apoya la comunicación técnica, la confirmación estructural y la coordinación de suministro para conductores ACSR a través de diferentes niveles de voltaje, condiciones de línea y normas aplicables.
Chalco también suministra una gama completa de conductores aéreos, incluyendo AAC, AAAC y ACAR, proporcionando soluciones integrales de conductores para proyectos de transmisión y distribución de energía.
Chalco puede ofrecerte el inventario más completo de productos de aluminio y también ofrecer productos personalizados. Se proporcionará un presupuesto preciso en un plazo de 24 horas.
