Por que escolher o barramento elétrico Chalco Aluminum 6063
O barramento de alumínio de grau EC Chalco 6063 está em conformidade com as normas ASTM B317, ASTM B236, IEC 60105, ISO 209-1,2, DIN EN 755-2, EN 573-3. O barramento de alumínio 6063 tem excelente condutividade, alta resistência, boa resistência à corrosão e design leve.
Chalco Alumínio fornece 1050, 1060, 1070, 1100, 1350, 6060, 6082, 6101 etc. produto de barramento de alumínio condutor. Os produtos têm sido amplamente exportados para Hitachi, ABB, Siemens, Legrand, Toshiba etc. empresas, e desfrutar de boa reputação deles.
Cotação rápida
Especificação do barramento elétrico de alumínio Chalco Aluminum 6063
| Especificação do barramento de alumínio EC 6063 | |
| Temperamento | T4, T5, T6, T52, T66 |
| Requisitos de qualidade da superfície | Superfície lisa, sem defeitos como rebarbas e manchas; A superfície é limpa, livre de poeira, óleo e outras impurezas; A camada de óxido é uniforme, densa e tem boa resistência à corrosão; |
| Tratamento de superfície | Anodização, galvanoplastia, pulverização, etc. Normalmente, o revestimento de alumínio inclui: prata, estanho, níquel |
| Tratamento de isolamento | Revestimento de isolamento: revestimento em pó, revestimento em resina epóxi ou revestimento de pintura isolante, etc. Luva isolante: cloreto de polivinila (PVC), tubo termoencolhível ou borracha de silicone, etc. |
| Embalagem do produto | Ao entregar de acordo com o comprimento, deve ser embalado em pacotes e caixas, e quando entregue de acordo com a qualidade, deve ser embalado em discos, círculos ou pacotes. |
| Teste | Teste de condutividade, teste de elevação de temperatura, teste de flexão, etc. |
| Padrão | ASTM B317, ASTM B236, IEC 60105, ISO 209-1,2, DIN EN 755-2, EN 573-3 |
| Dimensões e tolerância | |||
| Comprimento | Máximo 6m 【Clique para tabela de tamanho】 | ||
| Largura | 10mm - 200mm | ||
| Tolerância de largura [mm] | B≤35.50 | ±0.40 | |
35,50| ±0,80 | | ||
| 6>100,00 | ±1.20 | ||
| Espessura | 0.15mm - 40mm | ||
| Tolerância de espessura [mm] | a≤6.30 | ±0.15 | |
6.30| ±0.20 | | ||
| a>12,50 | ±0.30 | ||
| Raio de curvatura mínimo [mm] | 1x espessura (até 12mm) 2x espessura (>12mm) | ||
Nota: Na tabela acima,
a=espessura, ou seja, tamanho estreito da borda;
b=largura refere-se ao tamanho da borda larga.
Propriedades do barramento elétrico de alumínio Chalco Aluminum 6063
O barramento de alumínio Chalco tem excelentes vantagens de desempenho em termos de condutividade e capacidade de carga de corrente. De acordo com diferentes tamanhos de barramento, as barras de barramento de alumínio condutor Chalco podem lidar com correntes de até 4000A.
Para requisitos específicos, clique empara entrar em contato com nosso pessoal de atendimento ao cliente. A tabela a seguir é uma tabela de referência para os parâmetros de desempenho do barramento de alumínio condutor Chalco 6063.
Cotação rápida| Propriedades mecânicas e elétricas | ||||
| Temperamento | 6063-T4 | 6063-T5 | 6063-T6 | 6063-T66 |
| Tensão de Escoamento Rp0.2 (Mpa) | 65 | 110-130 | 160-170 | 10-25 |
| Resistência à tração Rm (Mpa) | 130 | 160-175 | 195-215 | 225-245 |
| Alongamento A [%] | 14 | 7-8 | 8 | 8 |
| Alongamento A50mm [%] | 12 | 5-6 | 6 | 6 |
| Condutividade elétrica [MS/m] | 28-34 | |||
| Resistividade elétrica | 15.37 | |||
Composição química do barramento de alumínio condutor Chalco Alumínio 6063
| Elemento | Composição (EN573-3) |
| Si | 0.20-0.6% |
| Fe | Máx. 0.35% |
| Máx. 0.1% | |
| Mn | Máx. 0.1% |
| Mg | 0.45-0.9% |
| Cr | Máximo 0.10% |
| Zn | Máximo 0.10% |
| Ti | Máximo 0.10% |
| Cada | Máximo 0.05% |
| Total | Máximo 0.15% |
| Al | Restante |
Vantagem do barramento elétrico de alumínio Chalco Aluminum 6063
A Chalco pode fornecer projeto completo, incluindo usinagem, conformação e brasagem. Corte, estampagem, dobra, perfuração e outros processamentos podem ser concluídos de acordo com os requisitos específicos dos clientes para a capacidade atual e grau de dobra.
A Chalco pode fornecer revestimento de superfície e processamento de isolamento para barramentos de alumínio condutor de acordo com os requisitos do cliente para melhorar a resistência à corrosão do produto, estética e evitar curtos-circuitos e outros problemas.
Boa condutividade
Boa resistência à corrosão e desempenho de soldagem
Forte processabilidade e plasticidade: capaz de cortar, estampar, dobrar, soldar e processar em formas e seções complexas.
Excelente desempenho de dissipação de calor: transferir e dissipar calor de forma eficaz em aplicações de alta potência; pode ajudar a dissipar efetivamente o calor, reduzir o risco de superaquecimento do equipamento e melhorar a confiabilidade e a vida útil do equipamento.
Cotação rápida

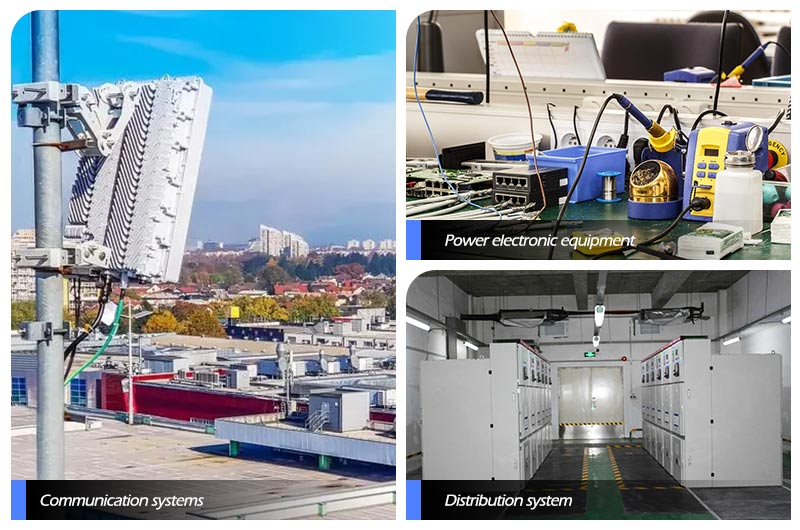

Aplicação do barramento elétrico de alumínio Chalco Aluminum 6063
Sistema de transmissão e distribuição de energia: utilizado para transformadores de potência, subestações e equipamentos de distribuição. E é aplicado no sistema de conexão e distribuição condutora de novos campos de energia, como painéis solares e turbinas eólicas.
Equipamentos eletrônicos e sistemas de comunicação: adequados para fazer componentes condutores de forma complexa, como conexões condutivas de placas de circuito e componentes eletrônicos, componentes eletrônicos, capacitores, resistores, etc.
Equipamentos eletrônicos de potência: frequentemente utilizados em equipamentos eletrônicos de potência, como inversores, conversores de frequência e controladores de motores, para melhorar a confiabilidade do equipamento.
Mais produtos de alumínio elétrico em Chalco
- Barramento de alumínio condutor
- Fio-máquina de alumínio da classe EC
- Tubulação elétrica de alumínio tubular do barramento
- Folha de tira de placa de alumínio para capacitor
- Fio de alumínio para aplicação elétrica
Tamanhos comuns de barramento elétrico de alumínio Chalco
| Barra de alumínio de ângulo quadrado | ||||||||||
| 2milímetros | 2*30 | 2*40 | 2*67 | 2*70 | 2.5* 25 | |||||
| 3milímetro | 3*10 | 3*15 | 3*20 | 3*25 | 3*30 | 3*40 | 3*50 | 3*60 | 3*67 | 3*75 |
| 3*110 | ||||||||||
| 4milímetros | 4*10 | 4*15 | 4*20 | 4*25 | 4*30 | 4*40 | 4*45 | 4*50 | 4*60 | 4.6*60 |
| 4.8*9.8 | ||||||||||
| 5milímetros | 5*15 | 5*20 | 5*25 | 5*30 | 5*35 | 5*40 | 5*50 | 5*60 | 5*80 | 5*100 |
| 6milímetros | 6*20 | 6*25 | 6*30 | 6*40 | 6*50 | 6*54 | 6*55 | 6*60 | 6*65 | 6*70 |
| 6*75 | 6*80 | 6*100 | 6*120 | 6*150 | 6*160 | |||||
| 6,3 milímetros | 6.3*50 | 6.3*63 | 6.3*63.5 | 6.3*80 | 6.35*50.8 | 6.35*76.2 | ||||
| 7 milímetros | 7.6*80 | 7*150 | 7*4*20*4 | |||||||
| 8milímetros | 8*11 | 8*30 | 8*40 | 8*50 | 8*51 | 8*60 | 8*63 | 8*63.5 | 8*65 | 8*70 |
| 8*80 | 8*90 | 8*100 | 8*120 | 8*125 | 8.8*28.6 | |||||
| 9milímetro | 9*170 | 9*125 | 9. 2*64 | |||||||
| 10milímetros | 10*20 | 10*25 | 10*30 | 10*40 | 10*45 | 10*50 | 10*60 | 10*63 | 10*65 | 10*70 |
| 10*80 | 10*90 | 10*100 | 10*110 | 10*114 | 10*120 | 10*125 | 10*140 | 10*150 | 10*160 | |
| 12 milímetros | 12*30 | 12*40 | 12*45 | 12*50 | 12*60 | 12*70 | 12*76 | 12*80 | 12*100 | 12*120 |
| 12*125 | 12*130 | 12*140 | 12*150 | 12*160 | ||||||
| 12,5 milímetros | 12.5*90 | 12.5*100 | 12.5*125 | 12.5*127 | 12.7*101.6 | 12.7*160 | ||||
| 13 milímetros | 13*125 | 13*130 | 13*160 | |||||||
| 14 milímetros | 14*100 | 14*120 | 14.5*80 | |||||||
| 15 milímetros | 15*30 | 15*35 | 15*50 | 15*60 | 15*80 | 15*100 | 15*120 | 15*125 | 15*150 | |
| 16 milímetros | 16*30 | 16*90 | 16*100 | 16*110 | 16*125 | 16*130 | 16*140 | 16*150 | 16*160 | |
| 20 milímetros | 20*76 | 20*100 | 20*120 | 20*130 | ||||||
| Bar quadrado | 19*19 | 30*45 | 15*15 | |||||||
| Bar redondo | Φ6 | Φ8 | Φ10 | Φ11 | Φ12 | Φ14 | Φ15 | Φ15.6 | Φ16 | Φ18 |
| Φ20 | Φ21 | Φ22 | Φ23 | Φ25 | Φ27 | Φ28 | Φ30 | Φ32 | Φ35 | |
| Φ38 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | |||||
| Barra de alumínio de ângulo redondo | |||||||||
| 2milímetros | R2*20 | R2.5* 50 | |||||||
| 3milímetro | R3*30 | R3*40 | R3*50 | R3*60 | R3*80 | R3*100 | R3*120 | R3*160 | |
| 4milímetros | R4*25 | R4*30 | R4*35 | R4*40 | R4*50 | R4*60 | R4.1*44.1 | R4.7*151 | |
| 5milímetros | R5*30 | R5*35 | R5*40 | R5*45 | R5*50 | R5*60 | R5*70 | R5*75 | R5*80 |
| R5*90 | R5*100 | R5*120 | |||||||
| 6milímetros | R6*40 | R6*50 | R6*60 | R6*70 | R6*80 | R6*100 | R6*120 | R6*140 | R6*160 |
| R6.3*63 | R6,35 * 76,5 | ||||||||
| 7 milímetros | R7*70 | ||||||||
| 8milímetros | R8*40 | R8*50 | R8*60 | R8*80 | R8*100 | RS*120 | |||
| 10milímetros | R10*20 | R10*40 | R10*50 | R10*60 | R10*75 | R10*80 | R10*100 | R10*120 | R10*125 |
| R10*150 | R10*160 | R10*170 | R10,4 * 25 | ||||||
| 12 milímetros | R12*80 | R12*100 | R12*110 | R12*120 | R12*125 | R12*150 | R12*160 | ||
| 12,5 milímetros | R12.5*80 | R12,5 * 125 | R12,7 * 90 | R12,7 * 127 | |||||
| 13 milímetros | R13*120 | R13*125 | |||||||
| 14 milímetros | R14*100 | R14*120 | R14*150 | ||||||
| 15 milímetros | R15*100 | R15*120 | R15*130 | R15*150 | |||||
| 16 milímetros | R16*150 | R16*160 | |||||||
| 19 milímetros | R19,05 * 101,6 | R19,05*127 | |||||||
| 20 milímetros | R20*80 | R20*120 | R20*130 | ||||||
| Hipotenusa em forma especial | *4*50 | *5*50 | *5*60 | *6*40 | *6*50 | *6*60 | *6*80 | *8*60 | *8*80 |
| *8*100 | *8*120 | *10*40 | *10*80 | *10*100 | *10*120 | *12*80 | *12*100 | *12*120 | |
| *15*120 | *20*130 | *28*60 | |||||||
