Por que escolher o barramento elétrico Chalco Aluminum 6061
O barramento de alumínio de grau Chalco 6061 EC está em conformidade com as normas ASTM B317, ASTM B236, IEC 60105, ISO 209-1,2, DIN EN 755-2, DIN EN 755-5:2008-06. O barramento de alumínio 6061 tem excelente condutividade, alta resistência, boa resistência à corrosão e design leve.
Chalco Alumínio fornece 1050, 1060, 1070, 1100, 1350, 6060, 6082, 6101 etc. produto de barramento de alumínio condutor. Os produtos têm sido amplamente exportados para Hitachi, ABB, Siemens, Legrand, Toshiba etc. empresas, e desfrutar de boa reputação deles.
Cotação rápida
Especificação do barramento elétrico de alumínio Chalco Aluminum 6061
| EC 6061 especificação de barramento de alumínio | |
| Temperamento | T4 |
| Requisitos de qualidade da superfície | Superfície lisa, sem defeitos como rebarbas e manchas; A superfície é limpa, livre de poeira, óleo e outras impurezas; A camada de óxido é uniforme, densa e tem boa resistência à corrosão; |
| Tratamento de superfície | Anodização, galvanoplastia, pulverização, etc. Normalmente, o revestimento de alumínio inclui: prata, estanho, níquel |
| Tratamento de isolamento | Revestimento de isolamento: revestimento em pó, revestimento em resina epóxi ou revestimento de pintura isolante, etc. Luva isolante: cloreto de polivinila (PVC), tubo termoencolhível ou borracha de silicone, etc. |
| Embalagem do produto | Ao entregar de acordo com o comprimento, deve ser embalado em pacotes e caixas, e quando entregue de acordo com a qualidade, deve ser embalado em discos, círculos ou pacotes. |
| Teste | Teste de condutividade, teste de elevação de temperatura, teste de flexão, etc. |
| Padrão | ASTM B317, ASTM B236, IEC 60105, ISO 209-1,2, DIN EN 755-2, DIN EN 755-5:2008-06 |
| Dimensões e tolerância | |||
| Comprimento | Máximo 6m 【Clique para tabela de tamanho】 | ||
| Largura | 10mm - 200mm | ||
| Tolerância de largura [mm] | B≤35.50 | ±0.40 | |
35,50| ±0,80 | | ||
| 6>100,00 | ±1.20 | ||
| Espessura | 0.15mm - 40mm | ||
| Tolerância de espessura [mm] | a≤6.30 | ±0.15 | |
6.30| ±0.20 | | ||
| a>12,50 | ±0.30 | ||
| Raio de curvatura mínimo [mm] | 1x espessura (até 12mm) 2x espessura (>12mm) | ||
Nota: Na tabela acima,
a=espessura, ou seja, tamanho estreito da borda;
b=largura refere-se ao tamanho da borda larga.
Propriedades do barramento elétrico de alumínio Chalco Aluminum 6061 T6
O barramento de alumínio Chalco tem excelentes vantagens de desempenho em termos de condutividade e capacidade de carga de corrente. De acordo com diferentes tamanhos de barramento, as barras de barramento de alumínio condutor Chalco podem lidar com correntes de até 4000A.
Para requisitos específicos, clique empara entrar em contato com nosso pessoal de atendimento ao cliente. A tabela a seguir é uma tabela de referência para os parâmetros de desempenho do barramento de alumínio condutor Chalco 6061.
Cotação rápida| Propriedade mecânica e elétrica (ASTM B 236, B 317 e The Aluminum Association) | |
| Condutividade térmica (20°C) | 3.9 |
| Condutividade elétrica (20°C) | 42-43 |
| Resistividade elétrica (dc) (20°C) | 19.39 18.94 |
| Coeficiente de temperatura da resistência elétrica (20°C) | 0.00284 0.00277 |
Composição química do barramento de alumínio condutor Chalco Alumínio 6061
| Elemento | Composição (EN573-3) |
| Fe | Máx. 0.7% |
| 0.15-0.4% | |
| Mn | Máx. 0.15% |
| Mg | 0.8-1.2% |
| Cr | 0.04-0.35% |
| Zn | Máximo 0.25% |
| Ti | Máximo 0.15% |
| Cada | Máximo 0.05% |
| Total | Máximo 0.15% |
| Al | Lembrete |
Vantagem do barramento elétrico de alumínio Chalco Aluminum 6061
A Chalco pode fornecer projeto completo, incluindo usinagem, conformação e brasagem. Corte, estampagem, dobra, perfuração e outros processamentos podem ser concluídos de acordo com os requisitos específicos dos clientes para a capacidade atual e grau de dobra.
A Chalco pode fornecer revestimento de superfície e processamento de isolamento para barramentos de alumínio condutor de acordo com os requisitos do cliente para melhorar a resistência à corrosão do produto, estética e evitar curtos-circuitos e outros problemas.
- Acabamento suave e bordas definidas
- Leve, mas forte por seu peso leve
- Boa resistência à corrosão
- Excelente em resistir à umidade
- Material de uso geral para a maioria das técnicas de processamento por sua condutividade

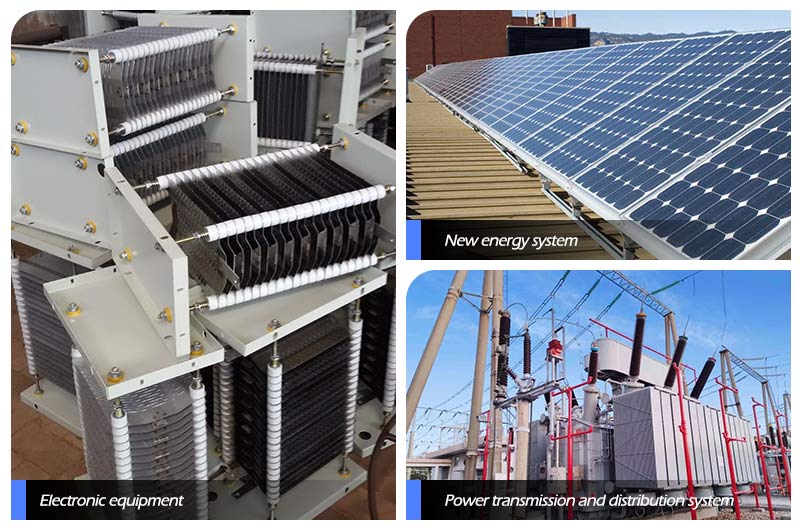

Aplicação do barramento elétrico de alumínio Chalco Aluminum 6061
Sistema de transmissão e distribuição de energia: conexão de fios, disjuntores, chaves e outros equipamentos de energia em transformadores, subestações e equipamentos de distribuição.
Equipamentos eletrônicos: podem ser usados para conectar componentes eletrônicos, capacitores, resistores, circuitos integrados, etc.
Novo sistema de energia: pode ser usado para sistemas de saída de energia e conexão de painéis solares e turbinas eólicas.
Equipamentos eletrônicos de potência: em equipamentos eletrônicos de potência, como inversores, conversores de frequência e controladores de motores.
Mais produtos de alumínio elétrico em Chalco
- Barramento de alumínio condutor
- Fio-máquina de alumínio da classe EC
- Tubulação elétrica de alumínio tubular do barramento
- Folha de tira de placa de alumínio para capacitor
- Fio de alumínio para aplicação elétrica
Tamanhos comuns de barramento elétrico de alumínio Chalco
| Barra de alumínio de ângulo quadrado | ||||||||||
| 2milímetros | 2*30 | 2*40 | 2*67 | 2*70 | 2.5* 25 | |||||
| 3milímetro | 3*10 | 3*15 | 3*20 | 3*25 | 3*30 | 3*40 | 3*50 | 3*60 | 3*67 | 3*75 |
| 3*110 | ||||||||||
| 4milímetros | 4*10 | 4*15 | 4*20 | 4*25 | 4*30 | 4*40 | 4*45 | 4*50 | 4*60 | 4.6*60 |
| 4.8*9.8 | ||||||||||
| 5milímetros | 5*15 | 5*20 | 5*25 | 5*30 | 5*35 | 5*40 | 5*50 | 5*60 | 5*80 | 5*100 |
| 6milímetros | 6*20 | 6*25 | 6*30 | 6*40 | 6*50 | 6*54 | 6*55 | 6*60 | 6*65 | 6*70 |
| 6*75 | 6*80 | 6*100 | 6*120 | 6*150 | 6*160 | |||||
| 6,3 milímetros | 6.3*50 | 6.3*63 | 6.3*63.5 | 6.3*80 | 6.35*50.8 | 6.35*76.2 | ||||
| 7 milímetros | 7.6*80 | 7*150 | 7*4*20*4 | |||||||
| 8milímetros | 8*11 | 8*30 | 8*40 | 8*50 | 8*51 | 8*60 | 8*63 | 8*63.5 | 8*65 | 8*70 |
| 8*80 | 8*90 | 8*100 | 8*120 | 8*125 | 8.8*28.6 | |||||
| 9milímetro | 9*170 | 9*125 | 9. 2*64 | |||||||
| 10milímetros | 10*20 | 10*25 | 10*30 | 10*40 | 10*45 | 10*50 | 10*60 | 10*63 | 10*65 | 10*70 |
| 10*80 | 10*90 | 10*100 | 10*110 | 10*114 | 10*120 | 10*125 | 10*140 | 10*150 | 10*160 | |
| 12 milímetros | 12*30 | 12*40 | 12*45 | 12*50 | 12*60 | 12*70 | 12*76 | 12*80 | 12*100 | 12*120 |
| 12*125 | 12*130 | 12*140 | 12*150 | 12*160 | ||||||
| 12,5 milímetros | 12.5*90 | 12.5*100 | 12.5*125 | 12.5*127 | 12.7*101.6 | 12.7*160 | ||||
| 13 milímetros | 13*125 | 13*130 | 13*160 | |||||||
| 14 milímetros | 14*100 | 14*120 | 14.5*80 | |||||||
| 15 milímetros | 15*30 | 15*35 | 15*50 | 15*60 | 15*80 | 15*100 | 15*120 | 15*125 | 15*150 | |
| 16 milímetros | 16*30 | 16*90 | 16*100 | 16*110 | 16*125 | 16*130 | 16*140 | 16*150 | 16*160 | |
| 20 milímetros | 20*76 | 20*100 | 20*120 | 20*130 | ||||||
| Bar quadrado | 19*19 | 30*45 | 15*15 | |||||||
| Bar redondo | Φ6 | Φ8 | Φ10 | Φ11 | Φ12 | Φ14 | Φ15 | Φ15.6 | Φ16 | Φ18 |
| Φ20 | Φ21 | Φ22 | Φ23 | Φ25 | Φ27 | Φ28 | Φ30 | Φ32 | Φ35 | |
| Φ38 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | |||||
| Barra de alumínio de ângulo redondo | |||||||||
| 2milímetros | R2*20 | R2.5* 50 | |||||||
| 3milímetro | R3*30 | R3*40 | R3*50 | R3*60 | R3*80 | R3*100 | R3*120 | R3*160 | |
| 4milímetros | R4*25 | R4*30 | R4*35 | R4*40 | R4*50 | R4*60 | R4.1*44.1 | R4.7*151 | |
| 5milímetros | R5*30 | R5*35 | R5*40 | R5*45 | R5*50 | R5*60 | R5*70 | R5*75 | R5*80 |
| R5*90 | R5*100 | R5*120 | |||||||
| 6milímetros | R6*40 | R6*50 | R6*60 | R6*70 | R6*80 | R6*100 | R6*120 | R6*140 | R6*160 |
| R6.3*63 | R6,35 * 76,5 | ||||||||
| 7 milímetros | R7*70 | ||||||||
| 8milímetros | R8*40 | R8*50 | R8*60 | R8*80 | R8*100 | RS*120 | |||
| 10milímetros | R10*20 | R10*40 | R10*50 | R10*60 | R10*75 | R10*80 | R10*100 | R10*120 | R10*125 |
| R10*150 | R10*160 | R10*170 | R10,4 * 25 | ||||||
| 12 milímetros | R12*80 | R12*100 | R12*110 | R12*120 | R12*125 | R12*150 | R12*160 | ||
| 12,5 milímetros | R12.5*80 | R12,5 * 125 | R12,7 * 90 | R12,7 * 127 | |||||
| 13 milímetros | R13*120 | R13*125 | |||||||
| 14 milímetros | R14*100 | R14*120 | R14*150 | ||||||
| 15 milímetros | R15*100 | R15*120 | R15*130 | R15*150 | |||||
| 16 milímetros | R16*150 | R16*160 | |||||||
| 19 milímetros | R19,05 * 101,6 | R19,05*127 | |||||||
| 20 milímetros | R20*80 | R20*120 | R20*130 | ||||||
| Hipotenusa em forma especial | *4*50 | *5*50 | *5*60 | *6*40 | *6*50 | *6*60 | *6*80 | *8*60 | *8*80 |
| *8*100 | *8*120 | *10*40 | *10*80 | *10*100 | *10*120 | *12*80 | *12*100 | *12*120 | |
| *15*120 | *20*130 | *28*60 | |||||||
