アルミニウム電極の仕様
| 電極径/mm | 電極長さ/mm | ||
| 基本寸法 | 公差 | 基本寸法 | 公差 |
| 2.5 | ±0.05 | 340-360 | ±2.0 |
| 3.2 | |||
| 4.0 | |||
| 5.0 | ±0.07 | ||
| 6.0 | |||
電極ホルダー先端の長さ
| 電極径/mm | 電極ホルダー先端の長さ/mm |
| ≤4.0 | 10-30 |
| ≤5.0 | 15-35 |
アルミニウム電極の化学組成
| モデル | シ | フェ | CU | ん | マグネシウム | 亜鉛 | ティ | なる | その他 | アル | |
| シングル | 合計 | ||||||||||
| E1100 | 0.95 | 0.05～0.20 | 0.05 | - | 1.0 | - | 0.0005 | 0.05 | 0.15 | ≥99.00 | |
| E3003 | 0.6 | 0.7 | 1.0～1.5 | 残りの部分 | |||||||
| E4043 | 4.5-6.0 | 0.8 | 0.30 | 0.05 | 0.05 | 0.20 | |||||
アルミニウム溶接電極の引張強さ
| モデル | 引張強さ/Mpa |
| E1100 | 80以上 |
| E3003 | ≥95 |
| E4043 |
アルミ電極の偏心
| 直径 | 偏心 |
| ≤ 2.5 mm | ≤7% |
| 3.2mmと4.0mm | ≤5% |
| ≧5。 0mm | 4%以下。 |
アルミニウム電極の物性
| コーティングの特性 | アルカリ性 |
| 現在のレンジ | 120-200A |
| 溶接電流 | 120-200A |
| 融点 | 600℃ |
| 硬度 (HRC) | 10 |

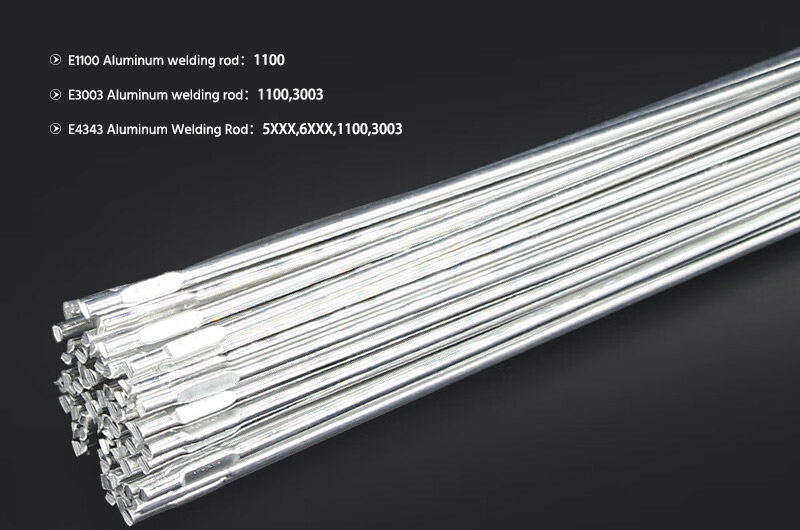

3種類のアルミニウム電極の特徴と用途
E1100アルミニウム電極
溶接金属の可塑性が高く、導電性が良好です。
1100 純アルミニウムやその他の工業グレードの純アルミニウムおよびアルミニウム合金を含む純アルミニウムの溶接に使用されます。
E3003 アルミニウム電極
溶接金属の可塑性が高い。
1100純アルミニウムや3003アルミニウム合金などの純アルミニウムの溶接に使用されます。
E4043アルミニウム電極
シリコンを重量比で約5%含有し、溶接温度における流動性に優れ、汎用溶接に有利です。
6xxx シリーズ アルミニウム合金、5xxx シリーズ アルミニウム合金 (マグネシウム含有量 2.5% 以下)、アルミニウム - シリコン鋳造合金、および 1100 純アルミニウムおよび 3003 アルミニウム合金の溶接に適しています。 溶接金属は良好な塑性を示します。
