Ống dẫn buýt hình ống nhôm dẫn điện Chalco phù hợp với tiêu chuẩn ASTM B241, ASTM B 317M-07, GB / 27676-2011, GB / T 33228-2016, IS: 5082, IS: 2673, v.v. tiêu chuẩn. Các sản phẩm hợp kim bán chạy bao gồm 1350, 1060, 1070, 3003, 3A21, 6061, 6063, 6101 và một số sản phẩm khác.
6063-T6 ống thanh cái liền mạch nhôm magiê là sản phẩm hàng đầu của dây dẫn điện ống nhôm Chalco, với hiệu suất chịu nhiệt cao. Nó có thể hoạt động an toàn trong môi trường 150 ° C -200 ° C và độ bền kéo có thể được duy trì ở nhiệt độ phòng trên 88% ở 250 ° C. Chức năng này được áp dụng cho kỹ thuật thiết bị làm tan băng và kỹ thuật trạm biến áp công suất lớn.
Tại sao nên chọn thanh cái hình ống Chalco 6063 EC
Ống dẫn buýt nhôm Chalco được sản xuất bằng công nghệ đúc phôi lõi rỗng + cán ba cuộn + kéo dài lạnh. Các sản phẩm có tính chất cơ điện đồng đều và ổn định theo cả chiều dài và mặt cắt ngang;
Các sản phẩm ống nhôm dẫn điện Chalco sử dụng vật liệu hợp kim nhôm đất hiếm và chịu nhiệt được phát triển độc lập, có đặc tính xử lý, hàn, dẫn điện và chịu nhiệt tuyệt vời;
Ống nhôm dẫn điện Chalco được sử dụng rộng rãi trong kỹ thuật điện như trạm truyền tải và biến đổi, cũng như trong các thiết bị điện như máy biến áp, và đã thiết lập hợp tác với nhiều doanh nghiệp nổi tiếng.
Đặc điểm kỹ thuật của ống ống bus EC nhôm Chalco 6063
| Tâm trạng | T5 T6 T10 |
| Đường kính ngoài | φ60mm-φ450mm |
| Độ dày thành | 3mm-15mm |
| Chiều dài | Chiều dài của một ống xe buýt duy nhất có thể đạt tới 15 mét; Độ lệch: + 15 ~ + 25mm |
| Cong | m / L < 2.0mm |
| Kích thước và độ lệch | Chi tiết Kích thước và độ lệch Nhấp để view [Bảng kích thước và độ lệch] |
| Yêu cầu bề mặt | Bề mặt nhẵn và phẳng, không có vết nứt, nếp nhăn, vùi, biến dạng hoặc biến dạng. |
| Yêu cầu sản phẩm | Đường ống đã hoàn thành hoàn toàn thẳng; Độ chính xác kích thước cao và độ bền kéo cao; Không dễ bị xả và corona. |
| Hồ sơ có thể được cung cấp | Giấy chứng nhận xuất xứ; Hóa đơn và PL có xác nhận của Phòng Thương mại; Giấy chứng nhận thử nghiệm theo EN 10204 3.1; Các báo cáo thử nghiệm khác mà khách hàng có thể yêu cầu. |
Đặc tính điện của thanh cái hình ống nhôm Chalco 6063
| Tính chất vật lý và điện của ống xe buýt nhôm 6063 (Ống Schedule 40) | |||||||||
| Inch | O.D. | Tường | Khu vực | Trọng lượng LBS / FT | I.R. | ĐỘ PHÂN GIẢI DC | 60Hz RAC / RDC | AC RES | XẾP HẠNG CURR |
| 1 | 1.315 | 0.133 | 0.494 | 0.581 | 68.24 | 31.120 | 1.00039 | 36.580 | 681 |
| 1 1/4 | 1.660 | 0.140 | 0.669 | 0.786 | 62.68 | 22.990 | 1.00050 | 27.030 | 859 |
| 1 1/2 | 1.900 | 0.145 | 0.800 | 0.940 | 59.45 | 19.220 | 1.00064 | 22.600 | 984 |
| 2 | 2.375 | 0.154 | 1.075 | 1.264 | 54.15 | 14.300 | 1.00082 | 16.820 | 1234 |
| 2 1/2 | 2.875 | 0.203 | 1.704 | 2.004 | 49.85 | 9.019 | 1.00220 | 10.620 | 1663 |
| 3 | 3.500 | 0.216 | 2.228 | 2.621 | 45.19 | 6.897 | 1.00300 | 8.126 | 2040 |
| 3 1/2 | 4.000 | 0.226 | 2.680 | 3.151 | 42.05 | 5.736 | 1.00380 | 6.761 | 2347 |
| 4 | 4.500 | 0.237 | 3.174 | 3.733 | 39.28 | 4.842 | 1.00470 | 5.712 | 2664 |
| 4 1/2 | 5.001 | 0.247 | 3.688 | 4.337 | 36.81 | 4.167 | 1.00570 | 4.920 | 2984 |
| 5 | 5.563 | 0.258 | 4.300 | 5.057 | 34.31 | 3.574 | 1.00680 | 4.224 | 3348 |
| 6 | 6.625 | 0.280 | 5.581 | 6.564 | 30.23 | 2.754 | 1.00950 | 3.263 | 4064 |
| Tính chất vật lý và điện của ống xe buýt nhôm 6063 (ống Schedule 80) | |||||||||
| Inch | O.D. | Tường | Khu vực | Trọng lượng LBS / FT | I.R. | ĐỘ PHÂN GIẢI DC | 60Hz RAC / RDC | AC RES | XẾP HẠNG CURR |
| 1 | 1.315 | 0.179 | 0.639 | 0.751 | 68.81 | 24.060 | 1.00100 | 28.300 | 774 |
| 1 1/4 | 1.660 | 0.191 | 0.882 | 1.037 | 63.14 | 17.440 | 1.00140 | 20.520 | 985 |
| 1 1/2 | 1.900 | 0.200 | 1.068 | 1.256 | 59.89 | 14.390 | 1.00200 | 16.940 | 1137 |
| 2 | 2.375 | 0.218 | 1.477 | 1.737 | 54.56 | 10.400 | 1.00280 | 12.260 | 1446 |
| 2 1/2 | 2.875 | 0.276 | 2.254 | 2.650 | 50.23 | 6.820 | 1.00720 | 8.071 | 1907 |
| 3 | 3.500 | 0.300 | 3.016 | 3.547 | 45.55 | 5.096 | 1.01030 | 6.050 | 2363 |
| 3 1/2 | 4.000 | 0.318 | 3.678 | 4.326 | 42.39 | 4.178 | 1.01380 | 4.972 | 2735 |
| 4 | 4.500 | 0.337 | 4.407 | 5.183 | 39.61 | 3.487 | 1.01710 | 4.168 | 3118 |
| 4 1/2 | 5.001 | 0.355 | 5.180 | 6.092 | 37.13 | 2.967 | 1.02100 | 3.559 | 3505 |
| 5 | 5.563 | 0.375 | 6.112 | 7.188 | 34.63 | 2.515 | 1.02600 | 3.032 | 3949 |
| 6 | 6.625 | 0.432 | 8.405 | 9.844 | 30.58 | 1.829 | 1.04570 | 2.247 | 4891 |
Tính chất vật lý và cơ học của ống ống bus Chalco 6063 EC
| Tính chất vật lý | Mật độ (g / cm2) (20 °C) | 2.75 | ||
| Điểm nóng chảy °C | 630-650 | |||
| Độ dẫn nhiệt (K / ° C * cm * s) | 0.5 | |||
| Tính chất cơ học | Tâm trạng | T10 | T6 | |
| Độ bền kéo (Mpa) | Giá trị tiêu chuẩn | 180 | ≥205 | |
| Giá trị đo được | ≥206 | ≥225 | ||
| Sức mạnh năng suất (Mpa) | Giá trị tiêu chuẩn | ≥160 | ≥175 | |
| Giá trị đo được | ≥170 | ≥190 | ||
| Độ giãn dài (%) | Giá trị tiêu chuẩn | - | ≥8 | |
| Giá trị đo được | ≥12 | 9 | ||
Thành phần hóa học của hợp kim nhôm Chalco 6063
| Yếu tố | Thành phần (%) |
| Si | 0.2-0.6 |
| Fe | ≤0.35 |
| Cu | ≤0, 1 |
| Mn | ≤0, 1 |
| Mg | ≤0.9 |
| Cr | ≤0, 10 |
| Zn | - |
| Ti | - |
| Ni | - |
| Khác mỗi | ≤0.05 |
| Tổng số khác | ≤0, 15 |
| Al | Vẫn |
Ưu điểm của ống ống bus nhôm dẫn điện Chalco 6063
Ưu điểm của thanh cái hình ống
- Dây dẫn hình ống có diện tích mặt cắt ngang lớn hơn, làm giảm ảnh hưởng của hiệu ứng Da và mất sức đề kháng, đồng thời cải thiện hiệu quả truyền dẫn;
- Giảm điện áp khởi động Corona;
- Có thể được tùy chỉnh và lắp ráp thông qua các phương pháp khác nhau như kết nối, uốn, hàn, v.v., để thích ứng với các bố cục mạch và cấu trúc liên kết khác nhau.
Ưu điểm của thanh cái nhôm hình ống 6063
- Mặc dù cường độ thấp hơn một chút so với 6061, ống nhôm dẫn điện 6063 có khả năng mang dòng điện cao hơn, với độ dẫn điện 53% IACS;
- Loạt sản phẩm này có đặc tính vật liệu độc đáo (hợp kim nhôm đất hiếm LDRE, hợp kim nhôm chịu nhiệt 6Z63, v.v.), và là một loại vật liệu dẫn thanh cái tiết kiệm năng lượng mới;
- Khả năng chống ăn mòn và khả năng hàn tuyệt vời;
- Do cấu trúc hạt mịn hơn, đây là một lựa chọn hợp kim tuyệt vời để anodizing.
Lĩnh vực hợp tác của thanh cái hình ống Chalco 6063 EC nhôm
Dây dẫn hình ống là một loại dây dẫn mới thay thế các dây dẫn truyền thống như hình chữ nhật, hình khe, thanh cái dải và dây dẫn linh hoạt.
Thanh cái hình ống liền mạch bằng nhôm 6061 của Chalco bao gồm thanh cái ống 400V, thanh cái ống 660V và thanh cái ống 1kV. Thanh cái hình ống 2kV, thanh cái hình ống 6kV, thanh cái hình ống 10kV, thanh cái hình ống 35kV, thanh cái hình ống 45kV, thanh cái hình ống 72kV.
Các sản phẩm được sử dụng để đấu nối dây dẫn giữa đường dây truyền tải lưới điện và máy biến áp trạm biến áp trong các dự án xây dựng điện, dây nhảy trong đường dây tải điện và kết nối dây dẫn trong thiết bị điện.

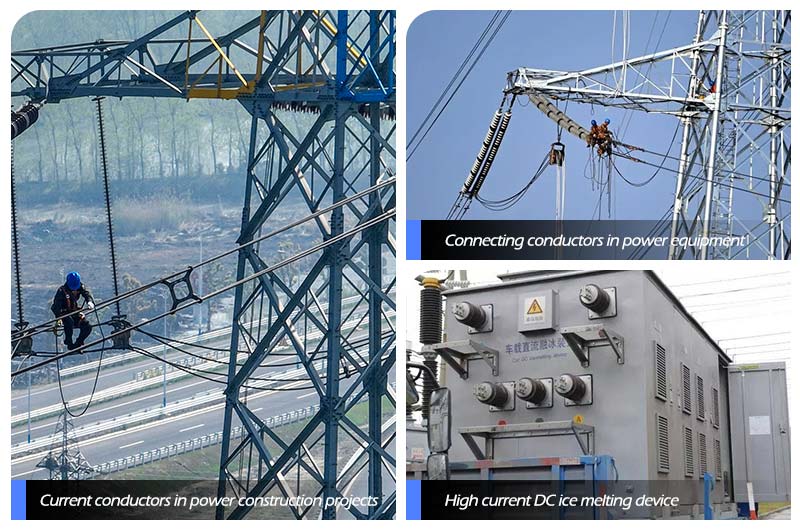

Ống nhôm dẫn điện Chalco 6063 chủ yếu được sử dụng trong trường điện sau
- Ống ép đùn hợp kim nhôm cho độ dẫn điện tần số cao trong các nhà máy điện
- Dây dẫn hiện tại trong các dự án xây dựng điện;
- Kết nối dây dẫn trong thiết bị điện;
- Thiết bị làm tan băng DC dòng điện cao, v.v.
Vật liệu dây dẫn hình ống liền mạch Chalco 6063 là một trong những thiết bị và vật liệu chính trong hệ thống truyền tải và biến đổi, đóng vai trò quan trọng trong hoạt động đáng tin cậy và an toàn của hệ thống truyền tải và biến đổi và thiết bị điện.
Thêm sản phẩm nhôm điện tại Chalco
- Thanh dây nhôm lớp EC
- Thanh cái nhôm dẫn điện
- Ống xe buýt hình ống nhôm điện
- Nhôm tấm dải lá cho tụ điện
- Dây nhôm cho ứng dụng điện
Bảng độ lệch của thanh cái hình ống nhôm Chalco 6063
| Độ lệch độ dày thành | ||||||||
| Độ dày thành danh nghĩa | 3-5 | >5 -8 | >8-10 | >10-12 | >12-15 | >15 -20 | ||
| Cấp độ bình thường | Độ dày thành trung bình &; danh nghĩa | ±0, 30 | ±0, 50 | ±0, 70 | ±0, 9 | ±1.10 | ±1.3 | |
| Bất kỳ &; độ dày thành danh nghĩa | H14 | ±0, 40 | ±0, 60 | ±0, 90 | ±1.10 | ±1.3 | ±1.6 | |
| T5A, T6, T10 | ±12% độ dày thành quy định, giá trị tối đa là 1, 90 | |||||||
| Mức độ chính xác cao | Độ dày thành trung bình &; danh nghĩa | ±0, 15 | ±0, 20 | ±0.38 | ±0, 50 | ±0, 70 | ±1.00 | |
| Bất kỳ &; độ dày thành danh nghĩa | H14 | ±0, 2 | ±0.3 | ±0, 5 | ±0.76 | ±1.00 | ±1.4 | |
| T5A, T6, T10 | ±10% độ dày thành quy định, giá trị tối đa là 1, 70 | |||||||
| Độ lệch đường kính ngoài | |||
| OD danh nghĩa | Cấp độ bình thường | ||
| Đường kính ngoài trung bình &; danh nghĩa | Bất kỳ &; Đường kính ngoài danh nghĩa | ||
| H14 | T5A, T6, T10 | ||
| 50.00 - 80.00 | ±0, 24 | ±0, 30 | ±0.45 |
| > 80.00- 120.00 | ±0.35 | ±0, 40 | ±0.62 |
| >120.00-150.00 | ±0.45 | ±0, 50 | ±0.75 |
| >150.00 - 200.00 | ±0.65 | ±0, 7 | ±1.00 |
| >200.00 - 250.00 | ±0, 77 | ± | ±1.2 |
| >250.00 - 300.00 | ±0, 96 | ±1 | ±1.5 |
| >300.00 - 350.00 | ±1.3 | ±1.4 | ±1.8 |
| OD danh nghĩa | Mức độ chính xác cao | ||
| Đường kính ngoài trung bình &; danh nghĩa | Bất kỳ &; Đường kính ngoài danh nghĩa | ||
| H14 | T5A, T6, T10 | ||
| 50.00 - 80.00 | ±0, 15 | ±0, 15 | ±0.3 |
| > 80.00-120.00 | ±0, 20 | ±0, 20 | ±0.41 |
| >120.00-150.00 | ±0, 25 | ±0, 25 | ±0, 5 |
| >150.00-200.00 | ±0.38 | ±0.38 | ±0.76 |
| >200.00-250.00 | ±0, 50 | ±0, 5 | ±1.00 |
| >250.00-300.00 | ±0.64 | ±0.64 | ±1.25 |
| >300.00-350.00 | ±0, 9 | ±0, 9 | ±1.6 |
