Tại sao chọn thanh cái nhôm điện Chalco 6060
Thanh cái nhôm cấp Chalco 6060 EC phù hợp với tiêu chuẩn IEC 60105, ISO 209-1, 2, DIN EN 755-2, DIN EN 573-3, có độ dẫn điện tuyệt vời, nhẹ và độ bền cao, chống ăn mòn tốt và hiệu suất kết nối đáng tin cậy.
Chalco nhôm cung cấp 1050, 1060, 1070, 1100, 1350, 6060, 6082, 6101 vv sản phẩm thanh cái nhôm dẫn điện. Các sản phẩm đã được xuất khẩu rộng rãi sang các công ty Hitachi, ABB, Siemens, Legrand, Toshiba, v.v. và được hưởng danh tiếng tốt từ họ.
Đặc điểm kỹ thuật của thanh cái nhôm điện Chalco 6060
| Tâm trạng | T4, T5, T6 |
| Yêu cầu về chất lượng bề mặt | Bề mặt nhẵn không có khuyết tật như gờ và đốm; Bề mặt sạch, không bụi, không dầu và không có tạp chất khác; Lớp oxit đồng đều, dày đặc và có khả năng chống ăn mòn tốt; |
| Xử lý bề mặt | Anodizing, mạ điện, phun, vv Thông thường mạ nhôm bao gồm: bạc, thiếc, niken |
| Xử lý cách nhiệt | Lớp phủ cách nhiệt: sơn tĩnh điện, sơn nhựa epoxy hoặc sơn cách nhiệt, v.v. Tay áo cách điện: polyvinyl clorua (PVC), ống co nhiệt, hoặc cao su silicon, v.v. |
| Bao bì sản phẩm | Khi giao hàng theo chiều dài, nó nên được đóng gói trong bó và hộp, và khi giao hàng theo chất lượng, nó nên được đóng gói trong đĩa, vòng tròn hoặc bó. |
| Kiểm tra | Kiểm tra độ dẫn điện, kiểm tra tăng nhiệt độ, kiểm tra uốn, v.v. |
| Chuẩn | IEC 60105, ISO 209-1, 2, DIN EN 755-2, DIN EN 573-3 |
Kích thước và dung sai
| Chiều dài | Tối đa 6m 【Nhấp chuột để xem bảng kích thước】 | ||
| Chiều rộng | 10mm - 200mm | ||
| Dung sai chiều rộng [mm] | B≤35, 50 | ±0, 40 | |
35, 50| ±0, 80 |
| ||
| 6>100, 00 | ±1.20 | ||
| Độ dày | 0.15mm - 40mm | ||
| Dung sai độ dày [mm] | A≤6, 30 | ±0, 15 | |
6.30| ±0, 20 |
| ||
| A>12.50 | ±0, 30 | ||
| Bán kính uốn cong tối thiểu [mm] | Độ dày 1x (lên đến 12mm) Độ dày 2x (>12mm) | ||
Lưu ý: Trong bảng trên,
a = độ dày, tức là kích thước cạnh hẹp;
b = chiều rộng đề cập đến kích thước của cạnh rộng.
Tính chất của thanh cái nhôm điện Chalco 6060
Thanh cái nhôm Chalco 6060 có ưu điểm vượt trội về hiệu suất về độ dẫn điện và khả năng mang dòng điện. Theo các kích thước thanh cái khác nhau, thanh cái nhôm dẫn điện Chalco có thể xử lý dòng điện lên đến 4000A.
Đối với các yêu cầu cụ thể, vui lòng nhấp vàoBáo giá nhanhđể liên hệ với nhân viên dịch vụ khách hàng của chúng tôi. Bảng dưới đây là bảng tham khảo các thông số hiệu suất của thanh cái nhôm dẫn điện Chalco 6060.
Tính chất cơ học
| Tâm trạng | Độ dày thành | Năng suất căng thẳng Rp0.2 [MPa] | Độ bền kéo Rm [MPa] | Độ giãn dài A[%] | Độ giãn dài A50mm[%] | Độ cứng |
| T4 | e≤20 | 60 | 120 | 16 | 14 | 45 |
| T5 | e≤5 | 120 | 160 | 8 | 6 | 55 |
5| 100 |
140 |
8 |
6 |
50 |
| |
| T6 | e≤3 | 150 | 190 | 8 | 6 | 65 |
3| 140 |
170 |
8 |
6 |
60 |
| |
| T66 | e≤3 | 160 | 215 | 8 | 6 | 70 |
3| 150 |
195 |
8 |
6 |
65 |
|
Tính chất vật lý
| Mật độ [kg / m] | 2700 |
| Phạm vi nóng chảy (°C) | 585-650 |
| Độ dẫn điện [MS / m] | 28-34 |
| Độ dẫn nhiệt [W / m.K] | 200-220 |
| Hệ số giãn nở nhiệt 10-6/K | 23.4 |
| Mô đun đàn hồi [GPa] | ~70 |
Thành phần hóa học của thanh cái nhôm dẫn điện Chalco Aluminum 6060
| Yếu tố | Cấu tạo |
| Si | 0.30-0.6% |
| Fe | 0.10-0.30% |
| Cu | Tối đa 0, 10% |
| Mn | Tối đa 0, 10% |
| Mg | 0.35-0.6% |
| Cr | Tối đa 0, 05% |
| Zn | Tối đa 0, 15% |
| Ti | Tối đa 0, 10% |
| Những người khác mỗi | Tối đa 0, 05% |
| Tổng số khác | Tối đa 0, 15% |
| Al | Dư |
Ưu điểm của thanh cái nhôm điện Chalco 6060
Chalco có thể cung cấp thiết kế hoàn chỉnh, bao gồm gia công, tạo hình và hàn. Cắt, dập, uốn, khoan và xử lý khác có thể được hoàn thành theo yêu cầu cụ thể của khách hàng về công suất hiện tại và mức độ uốn.
Chalco có thể cung cấp lớp phủ bề mặt và xử lý cách nhiệt cho thanh cái nhôm dẫn điện theo yêu cầu của khách hàng để cải thiện khả năng chống ăn mòn sản phẩm, tính thẩm mỹ, tránh đoản mạch và các vấn đề khác.

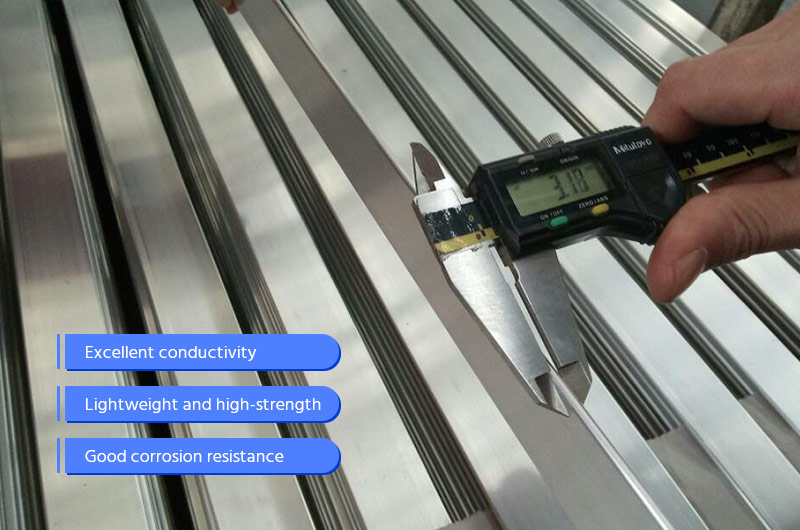

Độ dẫn điện tuyệt vời: thanh cái nhôm dẫn điện cấp 6060 có độ dẫn điện tốt và có thể truyền dòng điện hiệu quả. Nhôm là một vật liệu dẫn điện tốt, với độ dẫn điện xấp xỉ 61% so với đồng.
Trọng lượng nhẹ và độ bền cao: Thanh cái nhôm dẫn điện 6060 có trọng lượng nhẹ hơn so với thanh cái đồng, nhưng cũng có độ bền cao hơn. Điều này làm cho việc lắp đặt, xử lý và bảo trì nó trong hệ thống điện thuận tiện hơn.
Chống ăn mòn tốt: nhôm có khả năng chống oxy hóa và ăn mòn tốt, và có thể hoạt động ổn định trong một thời gian dài trong các điều kiện môi trường khác nhau. Điều này làm cho thanh cái nhôm dẫn điện 6060 phù hợp với các thiết bị và hệ thống điện trong nhà và ngoài trời.
Hiệu suất xử lý tuyệt vời: thanh cái nhôm dẫn điện 6060 dễ gia công và lắp đặt, và có thể được tùy chỉnh thông qua cắt, dập, uốn và các quy trình khác để đáp ứng các nhu cầu đi dây khác nhau.
Ứng dụng của thanh cái nhôm điện Chalco 6060
- Hệ thống truyền tải và phân phối điện như trạm biến áp, tủ phân phối;
- Truyền tải và phân phối năng lượng điện trong các thiết bị năng lượng mới như năng lượng mặt trời và phát điện gió;
- Hệ thống truyền tải và điều khiển điện cho các thiết bị vận tải như vận tải đường sắt, xe điện và tàu;
- Kết nối điện và truyền tải điện của các thiết bị cơ khí công nghiệp như máy hàn và thiết bị luyện kim.
Thêm sản phẩm nhôm điện tại Chalco
- Thanh cái nhôm dẫn điện
- Thanh dây nhôm lớp EC
- Ống xe buýt hình ống nhôm điện
- Nhôm tấm dải lá cho tụ điện
- Dây nhôm cho ứng dụng điện
Kích thước phổ biến của thanh cái nhôm điện Chalco
| Thanh nhôm góc vuông | ||||||||||
| 2mm | 2*30 | 2*40 | 2*67 | 2*70 | 2.5* 25 | |||||
| 3mm | 3*10 | 3*15 | 3*20 | 3*25 | 3*30 | 3*40 | 3*50 | 3*60 | 3*67 | 3*75 |
| 3*110 | ||||||||||
| 4mm | 4*10 | 4*15 | 4*20 | 4*25 | 4*30 | 4*40 | 4*45 | 4*50 | 4*60 | 4.6*60 |
| 4.8*9.8 | ||||||||||
| 5mm | 5*15 | 5*20 | 5*25 | 5*30 | 5*35 | 5*40 | 5*50 | 5*60 | 5*80 | 5*100 |
| 6mm | 6*20 | 6*25 | 6*30 | 6*40 | 6*50 | 6*54 | 6*55 | 6*60 | 6*65 | 6*70 |
| 6*75 | 6*80 | 6*100 | 6*120 | 6*150 | 6*160 | |||||
| 6, 3mm | 6.3*50 | 6.3*63 | 6.3*63.5 | 6.3*80 | 6.35*50.8 | 6.35*76.2 | ||||
| 7mm | 7.6*80 | 7*150 | 7*4*20*4 | |||||||
| 8mm | 8*11 | 8*30 | 8*40 | 8*50 | 8*51 | 8*60 | 8*63 | 8*63.5 | 8*65 | 8*70 |
| 8*80 | 8*90 | 8*100 | 8*120 | 8*125 | 8.8*28.6 | |||||
| 9mm | 9*170 | 9*125 | 9. 2*64 | |||||||
| 10mm | 10*20 | 10*25 | 10*30 | 10*40 | 10*45 | 10*50 | 10*60 | 10*63 | 10*65 | 10*70 |
| 10*80 | 10*90 | 10*100 | 10*110 | 10*114 | 10*120 | 10*125 | 10*140 | 10*150 | 10*160 | |
| 12mm | 12*30 | 12*40 | 12*45 | 12*50 | 12*60 | 12*70 | 12*76 | 12*80 | 12*100 | 12*120 |
| 12*125 | 12*130 | 12*140 | 12*150 | 12*160 | ||||||
| 12, 5mm | 12.5*90 | 12.5*100 | 12.5*125 | 12.5*127 | 12.7*101.6 | 12.7*160 | ||||
| 13mm | 13*125 | 13*130 | 13*160 | |||||||
| 14mm | 14*100 | 14*120 | 14.5*80 | |||||||
| 15mm | 15*30 | 15*35 | 15*50 | 15*60 | 15*80 | 15*100 | 15*120 | 15*125 | 15*150 | |
| 16mm | 16*30 | 16*90 | 16*100 | 16*110 | 16*125 | 16*130 | 16*140 | 16*150 | 16*160 | |
| 20mm | 20*76 | 20*100 | 20*120 | 20*130 | ||||||
| Thanh vuông | 19*19 | 30*45 | 15*15 | |||||||
| Thanh tròn | Φ6 | Φ8 | Φ10 | Φ11 | Φ12 | Φ14 | Φ15 | Φ15.6 | Φ16 | Φ18 |
| Φ20 | Φ21 | Φ22 | Φ23 | Φ25 | Φ27 | Φ28 | Φ30 | Φ32 | Φ35 | |
| Φ38 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | |||||
| Thanh nhôm góc tròn | |||||||||
| 2mm | R2 * 20 | R2.5* 50 | |||||||
| 3mm | R3 * 30 | R3 * 40 | R3 * 50 | R3 * 60 | R3 * 80 | R3 * 100 | R3 * 120 | R3 * 160 | |
| 4mm | R4 * 25 | R4 * 30 | R4 * 35 | R4 * 40 | R4 * 50 | R4 * 60 | R4.1 * 44.1 | R4.7 * 151 | |
| 5mm | R5 * 30 | R5 * 35 | R5 * 40 | R5 * 45 | R5 * 50 | R5 * 60 | R5 * 70 | R5 * 75 | R5 * 80 |
| R5 * 90 | R5 * 100 | R5 * 120 | |||||||
| 6mm | R6 * 40 | R6 * 50 | R6 * 60 | R6 * 70 | R6 * 80 | R6 * 100 | R6 * 120 | R6 * 140 | R6 * 160 |
| R6.3 * 63 | R6.35 * 76.5 | ||||||||
| 7mm | R7 * 70 | ||||||||
| 8mm | R8 * 40 | R8 * 50 | R8 * 60 | R8 * 80 | R8 * 100 | RS * 120 | |||
| 10mm | R10 * 20 | R10 * 40 | R10 * 50 | R10 * 60 | R10 * 75 | R10 * 80 | R10 * 100 | R10 * 120 | R10 * 125 |
| R10 * 150 | R10 * 160 | R10 * 170 | R10.4 * 25 | ||||||
| 12mm | R12 * 80 | R12 * 100 | R12 * 110 | R12 * 120 | R12 * 125 | R12 * 150 | R12 * 160 | ||
| 12, 5mm | R12.5 * 80 | R12.5 * 125 | R12.7 * 90 | R12.7 * 127 | |||||
| 13mm | R13 * 120 | R13 * 125 | |||||||
| 14mm | R14 * 100 | R14 * 120 | R14 * 150 | ||||||
| 15mm | R15 * 100 | R15 * 120 | R15 * 130 | R15 * 150 | |||||
| 16mm | R16 * 150 | R16 * 160 | |||||||
| 19mm | R19.05 * 101.6 | R19.05 * 127 | |||||||
| 20mm | R20 * 80 | R20 * 120 | R20 * 130 | ||||||
| Cạnh huyền hình dạng đặc biệt | *4*50 | *5*50 | *5*60 | *6*40 | *6*50 | *6*60 | *6*80 | *8*60 | *8*80 |
| *8*100 | *8*120 | *10*40 | *10*80 | *10*100 | *10*120 | *12*80 | *12*100 | *12*120 | |
| *15*120 | *20*130 | *28*60 | |||||||
