Büyük Boy Dövme Ürünler

Chalco, çeşitli malzemelerin, yapıların ve boyutların dövme ihtiyaçlarını destekleyerek çeşitli büyük boyutlu serbest dövmeler ve halka haddelenmiş dövmeler için özelleştirilmiş hizmetler sunmayı taahhüt eder. Enerji ekipmanlarında yaygın olarak kullanılan, 80 tondan daha ağır ve 2, 5 metreden daha büyük bir çapa sahip anahtar dövme yapısal parçalar üretebilen eksiksiz bir ağır hizmet tipi serbest dövme ve CNC halka haddeleme üretim hattımız var.

Desteklenen dövme malzemesi kapsamı:

• Alüminyum alaşımı: 6061, 7050, 7075, 2219, vb., hafif, yüksek mukavemetli, mükemmel işlenebilirlik
• Titanyum alaşımı: TA2, TC4, Ti-6Al-6V-2Sn, vb., korozyon direnci, yüksek özgül mukavemet
• Çelik alaşımı: karbon çeliği / alaşımlı çelik / paslanmaz çelik, basınç ve ısı direnci, kararlı mekanik özellikler

Çeşitli büyük boyutlu dövme parçaların ürün boyutu aralığı (geleneksel büyük boyut, daha büyük boyut, danışma üzerine özelleştirilebilir)

Boş teslimat, kaba işleme + kusur tespiti, ısıl işlem durumu kontrolü vb. dahil olmak üzere birden fazla teslimat modunu destekliyoruz. Öneriler ve teklifler için çizimler gönderebilirsiniz. Hızlı Alıntı

Chalco, büyük boy dövme ürün ekranını özelleştirin

Chalco, havacılık, enerji ekipmanı, demiryolu taşımacılığı ve derin deniz mühendisliği endüstrilerinin yüksek standartlarını tam olarak karşılayarak, müşteri çizimlerine dayalı olarak hem serbest dövme hem de kalıp dövme özelleştirmesini desteklemek için büyük tonajlı dövme, CNC halka haddeleme ve çok eksenli hassas işleme teknolojilerini entegre eder. Bu yeteneklerle, dövme halkalar, miller, bloklar, diskler, borular, çubuklar ve özel şekillendirilmiş yapısal parçalar dahil olmak üzere eksiksiz bir büyük ölçekli dövme ürün portföyü sunuyoruz.

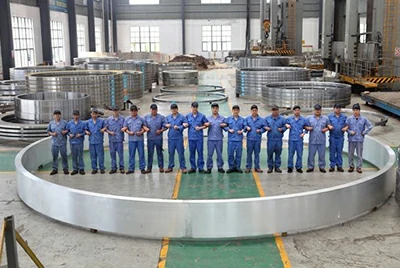

Büyük çaplı dövme yüzük

Hassas tane akışı ve boyutlarına sahip büyük çaplı dövme halkalar için entegre serbest dövme ve CNC halka haddeleme. Isıl işlemi ve özel boyutları destekler.

Maksimum boyut: Dış çap Ø2500 mm, yükseklik 400 mm, ağırlık 5 tona kadar (malzemeye bağlıdır). 10 metreye kadar maksimum toplam boyut.

Şimdi bize ulaşın

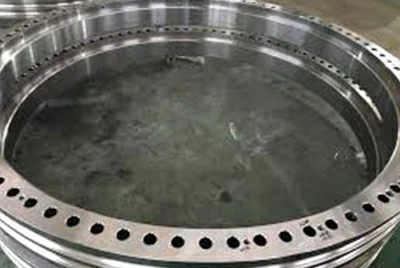

Rulman dövme halkalar

Türbin taban halkası

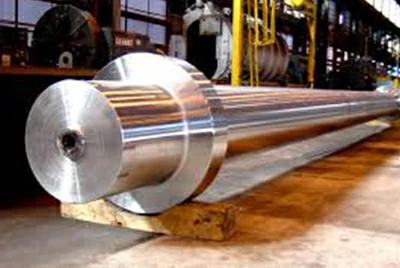

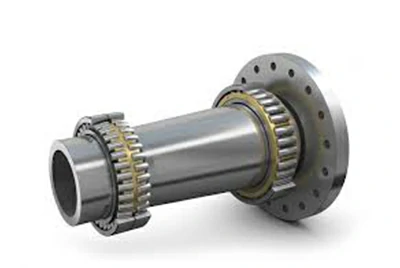

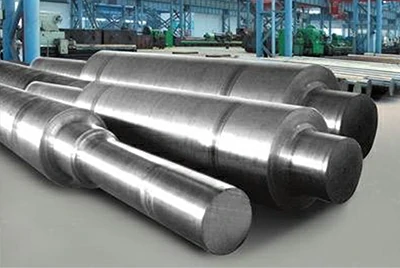

Büyük boy dövme miller - masif/içi boş

Chalco, serbest dövme, kalıp dövme ve çok kademeli kaplin şekillendirmeyi destekler, ±0, 05 mm hassas kontrol kabiliyetine sahiptir ve düz şaftlar, kademeli şaftlar, flanş milleri, içi boş miller vb. gibi çeşitli yapısal tasarımlar için uygundur.

Maksimum boyut: 23 metreye kadar, birim ağırlık yaklaşık 30 ton.

Şimdi bize ulaşın

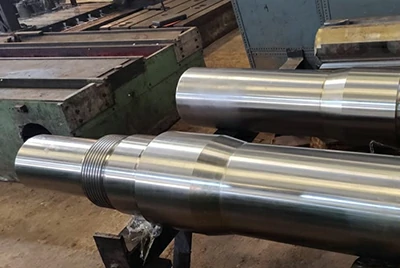

Rüzgar türbini ana milleri

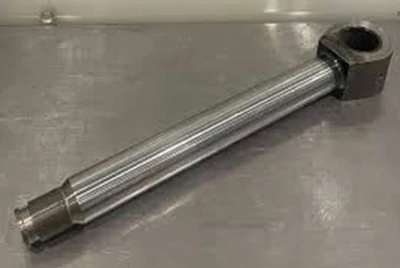

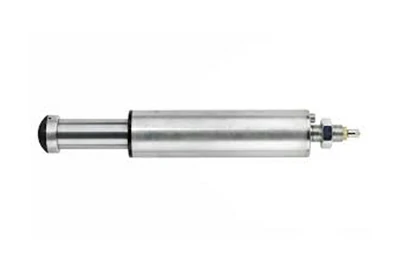

Hidrolik silindir mili

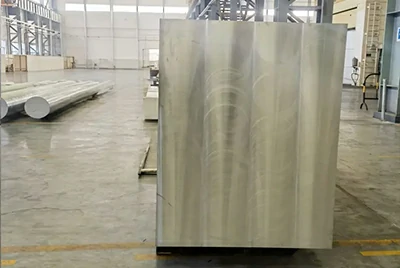

Ekstra kalın dövme plakası / blok

Yük taşıyan bileşenler, yapısal temeller ve büyük kalıplar için uygundur. Çizimlere göre düzenli bloklar, standart olmayan bölümler ve çok adımlı yapılar oluşturabilir ve alüminyum, titanyum ve çelik gibi çeşitli alaşımların özelleştirilmesini destekler.

Maksimum boyut: 2000 × 2000 mm, kalınlık 1000 mm'ye kadar, birim ağırlık yaklaşık 40 ton.

Şimdi bize ulaşın

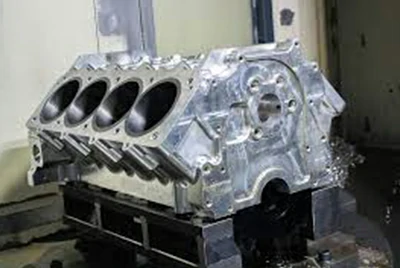

Büyük motor takozları

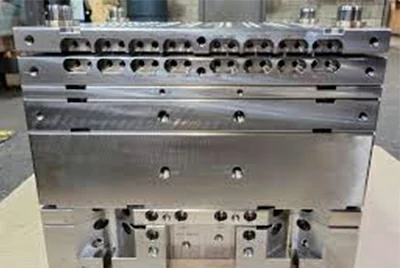

Kalıp tabanı

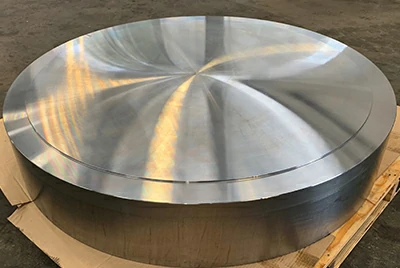

Büyük boy dövme diskleri / flanşlar / yuvarlak parçalar

Serbest dövme, kalıp dövme ve entegre şekillendirme işlemlerini destekler ve yüksek mukavemetli bağlantılar, contalar ve dönen yapılar için uygundur. Genellikle basınçlı kaplar ve yüksek hızlı rotorlar gibi sistem parçalarında kullanılır.

Maksimum boyut: Ø2 600 mm, kalınlık 500 mm'ye kadar, birim ağırlık yaklaşık 10 ton.

Şimdi bize ulaşın

Kaplin flanşı

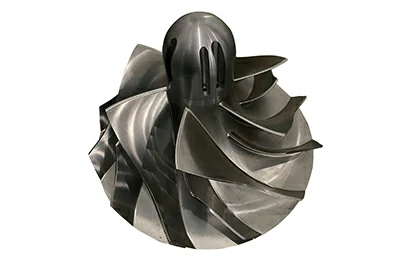

Pompa çarkı

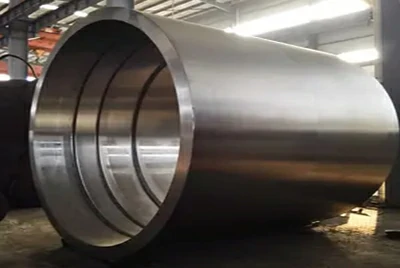

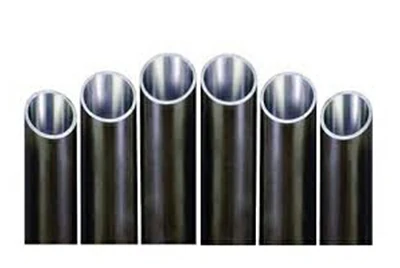

Büyük çaplı dövme borular / kalın duvarlı dövme boru bağlantı parçaları

Alüminyum, titanyum, alaşımlı çelik ve iç delik işleme desteği ile yüksek basınç, yüksek sıcaklık veya aşındırıcı ortamlar için ideal olan içi boş yapılar için serbest dövme veya halka haddeleme kullanır.

Maksimum boyut: dış çap Ø1500 mm, uzunluk 3000 mm'ye kadar, birim ağırlık yaklaşık 6 ton.

Şimdi bize ulaşın

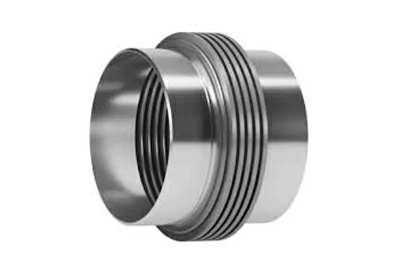

Yüksek basınçlı boru bağlantısı

Hidrolik sistem kabuğu

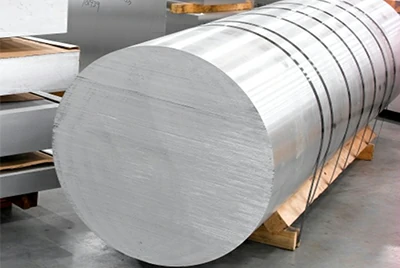

Büyük çaplı dövme çubuk

Çok durumlu ısıl işlem ve hassas tornalama ile özel yuvarlak, altıgen, dikdörtgen ve özel profilleri destekler — yüksek mukavemetli bağlantılar, işleme ve yük taşıyan yapılar için idealdir.

Maksimum boyut: Ø800 mm, 6000 mm'ye kadar uzunluk, birim ağırlık yaklaşık 4 ton.

Şimdi bize ulaşın

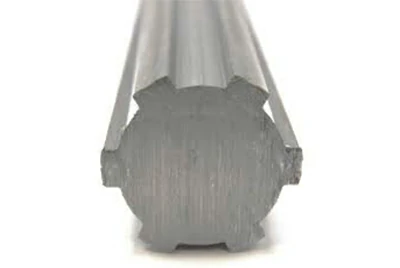

Kamalı mil boş

Kamalı mil boş

Büyük boyutlu, özel şekilli yapısal dövme parçaların özelleştirilmesi

Özelleştirilebilir tasarımlar ve entegre çözümlerle büyük ekipman, askeri ve özel koşullar için karmaşık şekillerin (kademeli, poligonal ve içi boş kompozitler) dövülmesini destekler.

Maksimum boyut: 80 tona kadar tek parça ağırlığı, çizimler başına serbest dövme, gelişmiş çok eksenli işleme yetenekleri ile.

Şimdi bize ulaşın

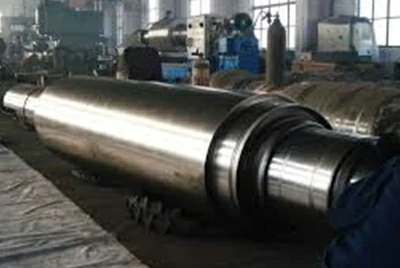

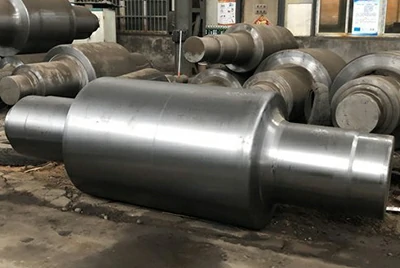

Kademeli şaft

Eksantrik şaft boşluğu

Chalco'nun büyük boyutlu dövme, üretim ve işleme yeteneklerine genel bakış

Yüksek mukavemetli, geniş çaplı ve uzun boyutlu dövme parçaların imalatında, ekipmanın üst sınırı, süreç eşleştirme ve işleme doğruluğu, ürünün gerçek mühendislik ihtiyaçlarını karşılayıp karşılayamayacağını belirler. Chalco, havacılık, enerji ve ekipman gibi yüksek talep gören endüstrilere odaklanmaktadır ve yüksek tonajlı serbest dövme + CNC halka haddeleme + çok eksenli CNC işleme + çekirdek olarak devlet ısıl işlemi ile tam işlemli bir üretim kapasitesi oluşturmuştur.

Çekirdek dövme yetenekleri - büyük dövme parçaları oluşturmanın temeli

Ücretsiz Dövme Ekipman Kapasitesi

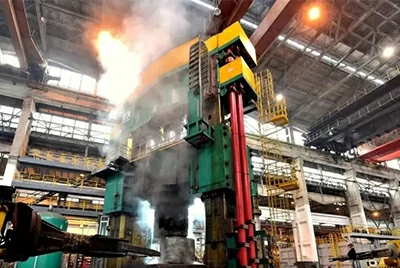

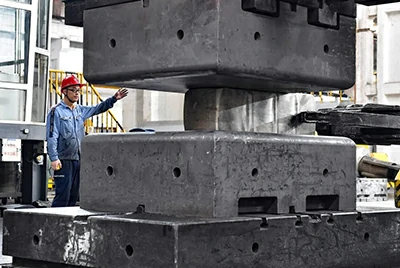

• 800 tonluk açık dövme çekici ve 6.000-12.000 tonluk hidrolik pres ile donatılmıştır
• Ø2500mm (çelik) / Ø3000mm (alüminyum) büyük çapları destekler
• 18 metreye (şaft tipi) / 12 dketreye (blok tipi) kadar dövme uzunluğu, bölümler halinde dövülebilir ve kaynaklanabilir
• Tek bir parçanın maksimum ağırlığı 50 tona ulaşabilir (200 tonluk bir manipülatör ile donatılmıştır)

CNC çap eksenli halka haddeleme yetenekleri

• Büyük halka boyutu Ø2500mm × yüksekliği 800mm (çelik) / Ø3500mm × 1200mm (alüminyum)
• Yuvarlaklık kontrolü ≤% 0.08 (Havacılık sınıfı% ≤0.05)
• Malzeme kullanım oranı %≥75'e yükseldi

Kalıp dövme ve özel şekilli parça geliştirme

• Çok istasyonlu kalıp dövme, flanş millerini ve kademeli milleri (≤5 ton) destekler ±1, 5 mm tolerans
• Özel şekilli boşluklar: iç boşluk ve asimetrik kesit yapısı çizime göre dövülebilir (türbin diski boşlukları, uçak iniş takımı prefabrike parçaları gibi)

Dövme sonrası işleme yetenekleri – performans ve hassasiyet garantisi

• Alüminyum alaşımı: T6 / T651 (çözelti + yaşlanma), fırın homojenliği ±3 °C
• Titanyum alaşımları: vakumlu ısıl işlem (≤10⁻³ Pa), β tavlama, çift tavlama
• Çelik: su verme ve temperleme, izotermal normalleştirme ve diğer durum kontrolü
• Isıl işlem kapasitesi: maksimum iş parçası boyutu Ø3000 mm × uzunluğu 10 m

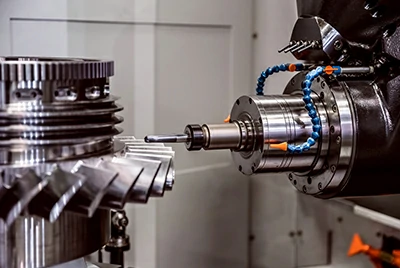

• Dikey tornalama: Ø5000 mm × yüksekliği 3000 mm, radyal salgı ≤0, 01 mm/m
• Yatay tornalama: 15 m uzunluk, 80 ton yük (takım dayanağı ile)

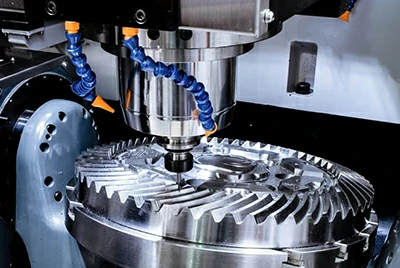

• Beş eksenli işleme: doğruluk ±0, 015 mm, Ra ≤0, 8 μm
• Derin delik delme: en-boy oranı ≤30:1 (örn. Ø20 mm × 600 mm)
• Montaj yüzeyi doğruluğu: ±0, 02 mm (örn. motor flanşı)
• Yapısal yüzey doğruluğu: ±0, 1 mm (örn. rüzgar türbini gövdesi)

)

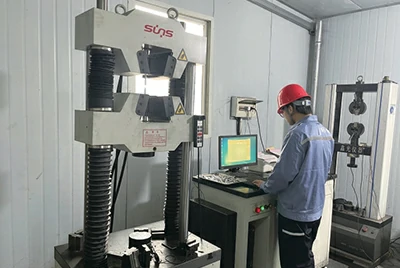

Test ve teslimat garantisi —— tüm süreç kontrol edilebilir ve izlenebilir

• UT ultrasonik kusur tespiti: Ø0, 8 mm düz tabanlı delikleri algılayabilir (ASTM E2375)
• X-ışını dijital algılama (DR): çözünürlük ≤ 10μm
• Yüksek sıcaklıkta çekme testi (1200°C)
• Tane boyutu derecesi (ASTM E112, titanyum alaşımı β taneler ≤3'e kadar kontrol edilebilir)
• Üçüncü taraf sertifikasını destekleyin: SGS / BV / TÜV / NADCAP (ısıl işlem, NDT)
• MES sistemi şunları kapsar: eritme → dövme → ısıl işlem → işleme → testi tam süreç takibi

Chalco, kendi fabrikalarının entegre yönetimi yoluyla çok düğümlü taşeronluk risklerinden kaçınır ve havacılık, askeri sanayi, rüzgar enerjisi, deniz mühendisliği ve kimya endüstrisi gibi büyük yapısal dövme projelerinin toplu ve tek parça özelleştirme ihtiyaçlarını verimli bir şekilde üstlenebilir.

Chalco büyük boy dövme endüstrisi uygulama ve işbirliği örneği

Büyük boyutlu dövme parçalar, yük taşıma, sızdırmazlık ve dönen bileşenler için üst düzey üretimde kritik öneme sahiptir. Entegre serbest dövme, halka haddeleme ve bitirme ile Chalco, havacılık, rüzgar enerjisi, petrokimya, demiryolu ve savunma sektörlerine yüksek performanslı, özel dövmeler sunar - çeşitli alaşımları, ısıl işlemleri ve üçüncü taraf sertifikalarını destekler.

Havacılık - yüksek performanslı büyük boyutlu dövme parçaların temel uygulama senaryoları

Havacılıkta, büyük çaplı dövme parçalar (Ø600–2500 mm), iniş takımı destekleri, kabin bağlantıları, tahrik sistemi braketleri ve motor yapıları gibi kritik yük taşıyan parçalar için gereklidir. Bu bileşenler yalnızca yüksek mukavemet, yorulma direnci ve hafif tasarım değil, aynı zamanda tahıl akışı, boyutsal hassasiyet ve ısıl işlem tutarlılığı üzerinde sıkı kontrol gerektirir.

Chalco, seri üretim alüminyum ve titanyum alaşımlı dövme halkaları ve uçak ve motor sistemlerine özel yüksek mukavemetli şaftlar teslim etti. Ürünlerimiz, üst düzey havacılık mühendisliğini destekleyen önde gelen OEM'ler ve araştırma kurumları tarafından yaygın olarak uygulanmaktadır. Hızlı Alıntı

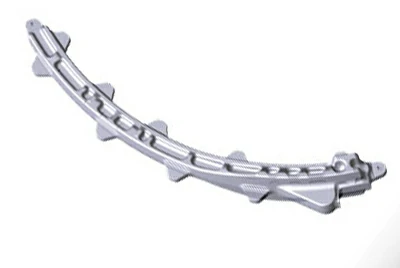

İş jeti kanadından gövde montajına 65 "x 10"

İş Jeti Kokpit Pencere Çerçevesi 72" x 35"

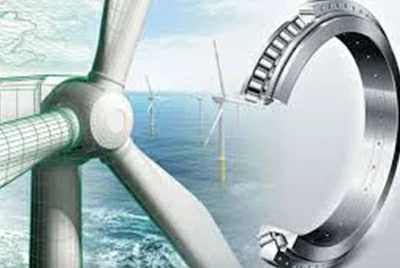

Rüzgar enerjisi ve enerji ekipmanları - ağır hizmet tipi yapılarda büyük boyutlu dövme parçaların temel bileşenleri

Rüzgar enerjisi ve enerji sistemlerinde, büyük dövme halkalar, miller ve flanşlar (Ø1000 mm ve üzeri, birkaç ton), rüzgar türbini ana milleri, hatve sistemleri, büyük flanşlar ve dayanıklılık ve boyutsal doğruluğun kritik olduğu yüksek sıcaklık muhafazaları gibi yük taşıma, döndürme ve aktarma bileşenleri için gereklidir.

Chalco, mükemmel mukavemet, korozyon direnci ve kusur algılama uyumluluğuna sahip büyük karbon çeliği, alaşımlı çelik ve alüminyum alaşımlı dövme parçalar sunar. Ürünlerimiz dünya çapında kara/deniz rüzgar çiftlikleri, gaz üniteleri, kompresörler ve hidroelektrik sistemlerinde güvenilmektedir. Hızlı Alıntı

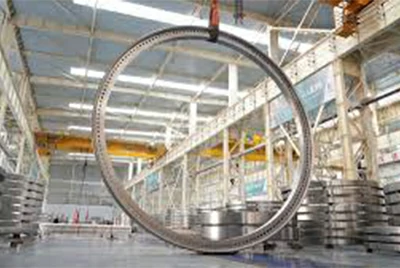

Rüzgar Türbini Dövülerek

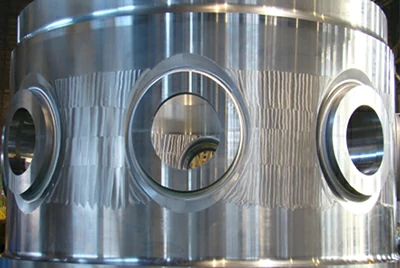

Nükleer reaktör basınçlı kap kabuk flanşı

Petrokimya ve derin deniz ekipman sistemleri - korozyon direnci ve yüksek basınçlı sızdırmazlığın önemli büyük ölçekli uygulamaları

Petrokimya ve derin deniz enerji alanlarında, genellikle çapı 1000 mm'yi aşan ve birkaç ton ağırlığındaki büyük boyutlu dövme parçalar, yüksek basınçlı contalar, korozyona dayanıklı bağlantılar ve derin deniz yük taşıyıcı yapılar için kritik öneme sahiptir. Bu bileşenler, yüksek sıcaklık, yüksek basınç, aşındırıcı ortamlar ve ultra derin su ortamları gibi aşırı koşullar altında çalışır ve olağanüstü metalurjik tekdüzelik, yapısal yoğunluk ve boyutsal kararlılık gerektirir.

Chalco, ASME, NACE, GB/T ve diğer endüstri standartlarına uygun olarak büyük çelik ve titanyum alaşımlı dövme parçalar üretiminde kapsamlı deneyimden yararlanır. Ürünlerimiz büyük petrokimya tesislerine, derin deniz boru hattı sistemlerine ve temel ekipman üreticilerine hizmet vererek büyük ölçekli, yüksek performans ihtiyaçlarını güvenilir bir şekilde destekler. Hızlı Alıntı

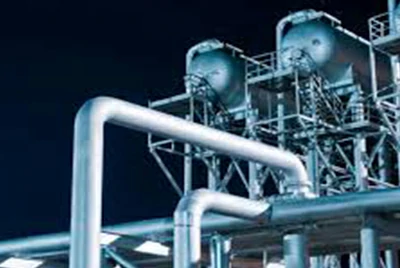

Petrokimya Ekipmanları

Denizcilik ekipmanları

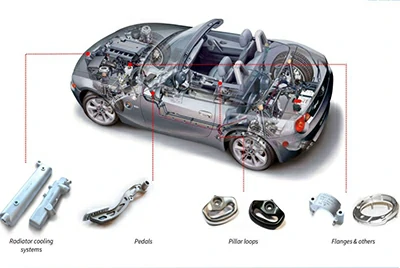

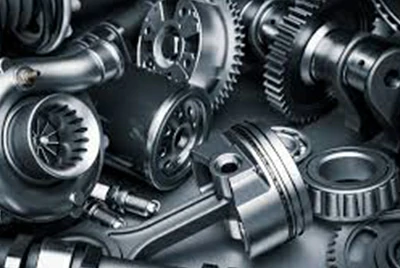

Otomobil ve üst düzey yapısal üretim - yüksek mukavemetli destek ve modül bağlantısı için temel bileşenler

Otomotiv, inşaat makineleri, otomasyon ve kalıp imalatında, katı miller, diskler ve dikdörtgen bloklar gibi büyük boyutlu dövme parçalar, güç aktarma organlarında, şasi bağlantılarında, yapısal çerçevelerde ve kalıp tabanlarında çok önemli bir rol oynar. Bu bileşenler, ağır yük iletiminin yanı sıra genel yapısal doğruluk ve stabilite sağlar.

Chalco, binek otomobiller, ticari araçlar, inşaat ekipmanları ve akıllı makineler için özel olarak tasarlanmış çok çeşitli büyük dövme parçalar tedarik etmektedir. Ürünlerimiz, işleme performansı, ısıl işlem kararlılığı ve zamanında teslimat konularında zorlu gereksinimleri sürekli olarak karşılamaktadır. Hızlı Alıntı

Büyük boyutlu dövme parça satın alma hakkında SSS

Chalco hangi dövme boyutlarını ve ağırlıklarını destekleyebilir?

Maksimum Ø2500mm çapında, 18 metre uzunluğunda ve tek parça ağırlığı ≤50 ton olan büyük dövme halkalar, dövme miller, dövme bloklar, dövme diskler ve diğer ürünleri üretebilmekteyiz. Spesifik kapasite malzemeye, şekle ve ısıl işlem yöntemine bağlıdır. Değerlendirme ve öneriler için çizimler göndermeye hoş geldiniz.

Çizimlere göre özelleştirmeyi destekliyor musunuz? Tasarım ve seçim konusunda yardımcı olabilir misiniz?

Evet, çizimlere göre tam özelleştirmeyi destekliyoruz ve verimliliği artırmanıza ve malzeme israfını azaltmanıza yardımcı olmak için müşterilere malzeme seçimi, süreç yolu, boyut optimizasyonu vb. konularda teknik ön yeterlilik ve mühendislik danışmanlığı hizmetleri sağlamada yardımcı olabiliriz.

Üçüncü taraf test ve sertifikasyon sağlayabilir misiniz?

Evet. Tüm ürünler, malzeme raporları, UT kusur tespiti, metalografik analiz, mekanik özellik testi vb. gibi standart kalite kontrol kayıtları sağlayabilir ve uygunluk sertifikası vermek için SGS, TÜV, BV, NADCAP vb. gibi üçüncü taraf test kuruluşlarıyla bağlantı kurmaya yardımcı olabilir.

İhracatı destekliyor musunuz? Teslimat döngüsü ne kadardır?

Küresel teslimatı destekliyoruz. Normal dövme prova döngüsü 7 ila 15 gündür ve toplu teslimat döngüsü, malzemeye ve işleme karmaşıklığına bağlı olarak 20 ila 45 gün arasında değişir. Büyük projeler için program esnek bir şekilde müzakere edilebilir.

Bir parçanın büyük boyutlu dövme parçalarla üretime uygun olup olmadığı nasıl belirlenir?

Parçalarınız aşağıdaki özelliklere sahipse, dövme çözümlerine öncelik vermeniz önerilir:

• Büyük yük, karmaşık yapı, zorlu hizmet ortamı
• Yüksek mukavemet, yüksek yorulma ömrü, yüksek tutarlılık gerektirir
• Orijinal tasarım, yapısal bütünlüğü ve performans kararlılığını iyileştirme umuduyla kaynak veya çok bölümlü ekleme kullandı

Lütfen bizimle iletişime geçin ve başvurunuzu ve çizimlerinizi sağlayın. Dövme çözümünüzün sizin için uygun olup olmadığını değerlendireceğiz.

Büyük boyutlu dövme parçaların ekstrüzyonlara kıyasla avantajları nelerdir?

Ekstrüzyonlarla karşılaştırıldığında, dövme parçalar aşağıdaki avantajlara sahiptir:

• İyi tane akış hattı sürekliliği: Dövmenin metal akış çizgileri, yorulma ömrünü iyileştirmek için parçanın konturu boyunca düzenlenebilir
• Yüksek boyut esnekliği: kalıp boyutu ile sınırlı değildir, büyük boyutlu veya standart olmayan parçalar için daha uygundur
• Daha az kusur: İç yoğunluk, ekstrüde edilmiş malzemelerinkinden daha iyidir ve ana basınç taşıyan, dönen veya kuvvet taşıyan parçalar için daha uygundur. Yüksek mukavemet gereksinimleri olan orta ve büyük yapısal bileşenler ve flanşlar, yatak yuvaları, tekerlekler vb. gibi karmaşık ortamlar için uygundur.

Büyük boyutlu dövme parçaların dökümlere veya kaynaklı yapısal parçalara kıyasla avantajları nelerdir?

Dökümler ve kaynaklı yapısal parçalarla karşılaştırıldığında, dövme parçalar aşağıdaki önemli avantajlara sahiptir:

• Daha yüksek yapısal mukavemet ve yorulma ömrü, tahıl bölümü yok, kaynak ısısından etkilenen bölge yok
• Daha düşük iç kusur oranı, gözenekler ve büzülme gibi ölümcül kusurlara daha az eğilimli
• Daha iyi tutarlılık ve kararlılık, özellikle yüksek sıcaklık, yüksek basınç ve yüksek hız koşulları için uygundur. Güvenlik, dayanıklılık ve güvenilirlik için son derece yüksek gereksinimleri olan temel bileşenler için uygundur.
