Alüminyum Mikrokanal Tüpü

Çok portlu ekstrüzyon ve çok portlu ekstrüde alüminyum tüpler (MPE tüp) olarak da bilinen alüminyum mikrokanal tüp, yüksek hassasiyetli, düz dikdörtgen alüminyum alaşımlı ekstrüde tüptür. Yapısal özelliği, düz borunun içinde eşit olarak dağıtılmış birden fazla kanal içermesidir, bu da birim hacim başına yüzey alanını önemli ölçüde artırır ve ısı transfer verimliliğini artırır.

Chalco alüminyum mikrokanal tüp bilgileri

Alaşım: 1050, 1060, 1070, 1100, 1197, 3003, 3102, 6063

Öfke: H111, H112, T5

Genişlik: 8–60 mm

Yükseklik: 1–5 mm

Boşluk duvar kalınlığı: 0, 15–0, 6 mm

Delik sayısı: 3–40 delik

Kanal köşeleri: sıvı direncini azaltmak için yuvarlatılmış köşeler

Metre başına ağırlık: Boyuta ve alaşıma bağlı olarak 0, 1–2, 5 kg/m

Uzunluk: 3 metre, 6 metre, özelleştirilmiş kesim ve rulo teslimatını destekler

Çinko püskürtme kalınlığı: 5–15 g/m²

Akı kaplama kalınlığı: 8–25 g/m²

Yüzey işleme: galvanizleme, sprey akısı, eloksal (isteğe bağlı)

Hava sızdırmazlığı test basıncı: ≥2, 5 MPa (sızıntı yok)

Patlama basıncı: ≥6, 0 MPa (boyuta ve alaşıma bağlı olarak)

Termal iletkenlik: ≥180 W/m·K (örnek olarak 3003'ü alırsak)

Tedarik formu: düz şerit, kıvrılmış kenar

Uygulanabilir bağlantı yöntemleri: fırın lehimleme, mekanik genleşme, lazer kaynağı

Üretim süreci: sıcak ekstrüzyon, sürekli ekstrüzyon

Yaygın Uygulamalar: Otomotiv kondansatörleri, evaporatörler, ısı eşanjörleri, akü soğutma plakaları, endüstriyel HVAC sistemleri

Chalco'nun sağlayabileceği alüminyum mikrokanal boru çeşitleri

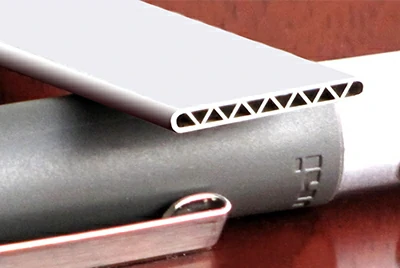

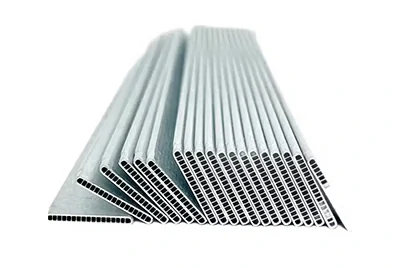

Alüminyum mikro kanallı tüp

Temel mikrokanal alüminyum boru, ısı iletim verimliliğini artırmak için kullanılan, paralel olarak düzenlenmiş çok sayıda ince iç boşluğa sahip düz bir ekstrüde tüptür.

Şimdi bize ulaşın

Ortak alaşımlar: 1100, 3003, 6063

Özellikler: yüksek ısı iletkenliği, hafif, kompakt yapı, kaynak için uygun.

Uygulama: Otomotiv klima kondansatörleri, buharlaştırıcılar, akü soğutucuları, ev/ticari klima ısı eşanjörleri.

Boyut aralığı: genişlik 8–60 mm, yükseklik 1–5 mm, boşluk duvar kalınlığı 0, 15–0, 6 mm

Diğer parametreler: delik sayısı 3–40, uzunluk özelleştirilebilir (3 m/6 m/rulo)

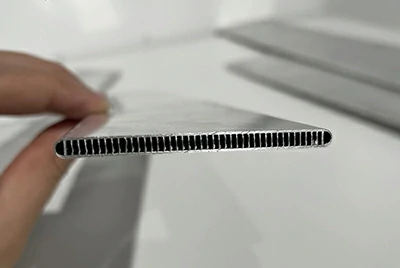

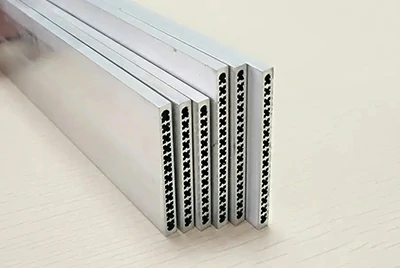

Alüminyum çok portlu tüp

Mikrokanal tüpü için başka bir standart isim olan MPE tüpü olarak da bilinir, çeşitli ısı değişim sistemlerinde yaygın olarak kullanılır.

Şimdi bize ulaşın

Ortak alaşımlar: 3003, 3102, 6063

Özellik: Daha geniş bir spesifik yüzey alanı sağlamak ve ısı değişim verimliliğini artırmak için birden fazla iç kanal paralel olarak düzenlenmiştir.

Uygulama: Otomotiv radyatörleri, ısı pompaları, endüstriyel HVAC sistemleri, soğutma üniteleri.

Boyut aralığı: Genişlik 8–120 mm, 50 deliğe kadar delikler

İsteğe bağlı işlemler: galvanizleme, eritme, eloksal

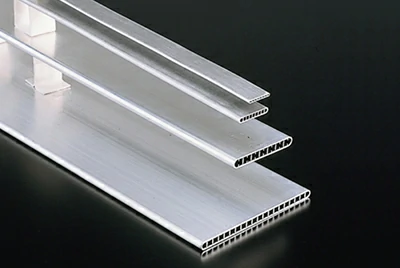

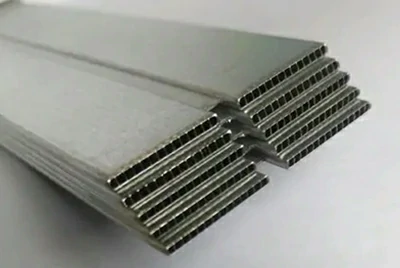

Paralel akışlı alüminyum yassı boru

Eşit ısı değişimi için paralel sıvı akışı için yüksek performanslı düz çok kanallı borular.

Şimdi bize ulaşın

Yaygın alaşımlar: 3003, 6063

Özellik: Düzgün akış kanalı, kararlı ısı değişimi, yüksek verimli yoğuşma ve buharlaşma uygulamaları için uygundur.

Uygulama: Ticari kondansatörler, endüstriyel nem alma cihazları, ev aletleri ısı değişim ekipmanları

Yapısal parametreler: yükseklik 1–4 mm, kanal genişliği 1–2, 5 mm, özelleştirilmiş takviye kaburgaları için destek.

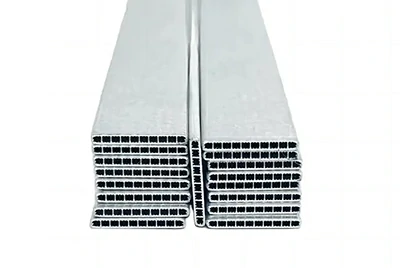

Çinko kaplı alüminyum boru

Alüminyum mikro kanallı boruların yüzeyinin galvanizlenmesi, korozyon direncini artırır ve yüksek nem ve tuz püskürtme ortamları için uygundur.

Şimdi bize ulaşın

Giriş: Alüminyum mikro kanallı boruların yüzeyindeki galvanizleme, korozyon direncini artırır ve yüksek nem ve tuz püskürtme ortamları için uygundur.

Ortak alaşımlar: 3003, 1100

Özellik: Büyük ölçüde geliştirilmiş korozyon direnci, daha uzun hizmet ömrü ve daha kolay yüzey kaynağı.

Uygulama: Kıyı bölgelerinde iklimlendirme sistemleri, elektrikli araç soğutma plakaları, yüksek tuz sisi uygulama senaryoları

Galvaniz kalınlığı: 5–15 g/m²

Kaplama homojenliği: ±0, 5 g / m², GB / T33230 standardına uygun olarak

Ön akı kaplı alüminli tüp

Alüminyum borunun yüzeyi, düzgün lehimleme akısı (genellikle potasyum-flor-alüminyum tuzları) ile önceden kaplanmıştır ve doğrudan lehimlenebilir.

Şimdi bize ulaşın

Ortak alaşımlar: 3003, 3102

Özellik: Ek akı püskürtmeye gerek yoktur, işlemden tasarruf sağlar ve kaynak tutarlılığını artırır.

Uygulama: Lehimli klimalar ve eşanjör montaj üreticileri için ilk tercih

Akı kaplama kalınlığı: 8–25 g/m², sıcaklık dayanımı ≥ 600°C

Si akı kaplı alüminyum boru

Lehimleme ıslanabilirliğini artırmak için alüminyum/alüminyum lehimleme sistemine uygun silikon bazlı lehimleme akısı kullanın.

Şimdi bize ulaşın

Ortak alaşım: 3003

Özellik: Daha geniş bir lehimleme ekipmanı yelpazesi için uygun lehimleme mukavemetini ve bağlantı güvenilirliğini artırın

Uygulama: Yeni enerjili araç termal yönetimi, HVAC sistemi

Avantaj -ları: Otomatik kaynak hatları için uygun güçlü kaplama yapışması

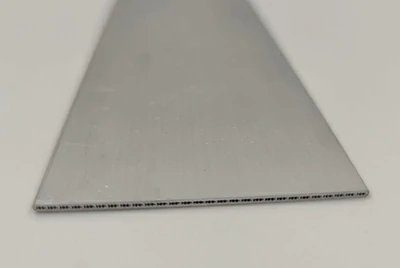

Büyük çok kanallı tüp

Yüksek ısı transfer kapasiteli sistemler için 200 mm genişliğe kadar büyük yassı mikro kanallı borular

Şimdi bize ulaşın

Giriş: Yüksek ısı transfer kapasiteli sistemler için 200 mm genişliğe kadar büyük düz mikro kanallı tüpler.

Ortak alaşımlar: 6063, 3003

Özellikler: çok sayıda kanal, büyük birim ısı değişim kapasitesi, kararlı yapı

Uygulama: Büyük endüstriyel ısı eşanjörleri, ticari klima üniteleri, bara kondansatörleri, enerji depolama soğutma panelleri

Boyut aralığı: genişlik 50-200 mm, yükseklik 4-10 mm, 60 deliğe veya daha fazla delik sayısı

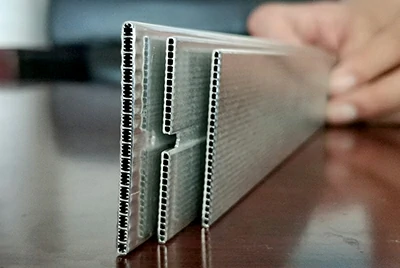

Çift sıralı mafsallı çok kanallı düz boru

İki katmanlı kanal yapısı, hassas bağlantı tasarımı sayesinde birim hacim başına ısı değişim verimliliğini artırır.

Şimdi bize ulaşın

Yaygın alaşımlar: 3003, 6063

Özellik: Çift kanallı tasarım, gelişmiş akış hızı ve yoğuşma etkisi, daha yüksek basınç direnci

Uygulama: Yeni enerjili araç ısı pompası sistemleri, modüler ısı eşanjörleri, enerji depolamalı pil soğutma sistemleri

Teknik parametreler: T tipi ve Π tipi yapıları destekleyin, iç basınç ≥6MPa'ya ulaşabilir, CNC kesim ve kompozit lehimlemeyi destekler

Mikrokanal katlanmış tüp

(Katlanmış Tüp), hassas rulo şekillendirme teknolojisi kullanılarak üretilen bir alüminyum mikro kanal tüpüdür ve otomobillerde ve HVAC sistemlerindeki kondansatörlerde ve buharlaştırıcılarda yaygın olarak kullanılmaktadır.

Şimdi bize ulaşın

Ürün tipi ve yapısı

• İki parçalı katlanmış tüp: Dış boru ve iç kanatçıklar ayrı ayrı oluşturulur ve daha sonra yüksek performanslı ısı eşanjörleri için uygun şekilde monte edilir.
• Katlanmış tüp: Tek bir alüminyum şeritten yapılmıştır, kompakt bir yapıya sahiptir ve sınırlı alana sahip uygulamalar için uygundur.

Temel avantajlar:

Ağırlık azaltma ve maliyet azaltma: İki parçalı katlanmış borulara sahip ısı eşanjörü, ağırlığı yaklaşık %15 oranında azaltabilir ve toplam maliyetleri %5 ila %20 oranında azaltabilir.

Mükemmel termal performans: Boru duvar kalınlığı, geleneksel ekstrüde borulara kıyasla %20'ye kadar azaltılır, bu da soğutucu akışkanın serbest akış alanını artırır, basınç kaybını azaltır ve ısı değişim verimliliğini artırır.

Üstün korozyon direnci: Chalco's multi-layer material provides built-in protection against corrosion, eliminating the need for additional zinc coating. In SWAAT testing (ASTM G85-A3), a folded tube heat exchanger equipped with the MULTICLAD® system was leak-free for 100 days.

Chalco alüminyum mikrokanal boru popüler alaşımlar

Alüminyum mikrokanal tüplerinin özellikleri

• Yüksek ısı değişim verimliliği: Çok kanallı paralel tasarım, birim hacim başına yüzey alanını önemli ölçüde artırır, ısı değişim oranını iyileştirir ve yüksek verimli soğutma sistemleri için uygundur.
• Hafif ve yüksek mukavemetli: Alüminyum alaşımlı malzemeler hafif ve mukavemeti yüksektir ve özellikle yeni enerji araçları, havacılık ve taşınabilir cihazlar gibi ağırlık azaltma gereksinimleri yüksek olan uygulamalar için uygundur.
• Hassas Boyutlar: Ekstrüzyon kalıplama, sabit boyutlara sahiptir ve minyatürleştirme ve yüksek yoğunluklu yerleşim ihtiyaçlarını karşılayarak 0, 15 mm kadar ince bir boşluk duvar kalınlığı elde edebilir.
• Mükemmel kaynaklanabilirlik: İyi kaynak etkisi ile fırın lehimleme, lazer kaynağı, mekanik bağlantı ve diğer işlemler için uygun akı kaplama veya galvanizli tabaka ile eşleştirilebilir.
• Güçlü korozyon direnci: 3003, 3102, 1100 ve diğer korozyona dayanıklı alaşımlar seçilir, zorlu ortamlara uyum sağlamak için yüzey galvanizleme veya eloksal ile birleştirilir.
• Güçlü özelleştirilebilirlik: Çeşitli endüstriyel ihtiyaçları karşılamak için birden fazla kanal numarasının (3-40 delik), genişliklerin (8-200 mm), kaplama kalınlığının ve uzunluğunun (sabit uzunluk veya rulo malzeme) özelleştirilmesini destekler.
• Tek parça kalıplama: sıcak ekstrüzyon veya sürekli ekstrüzyon işlemi, eklemeye gerek yok, iyi kanal tutarlılığı, azaltılmış sızıntı riski ve geliştirilmiş genel stabilite.

Mikro alüminyum boru uygulaması

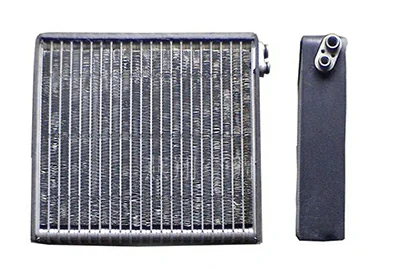

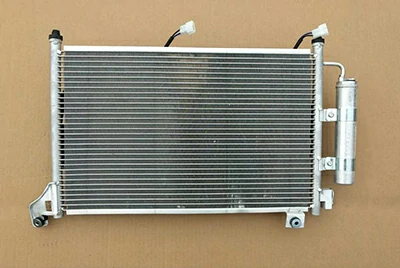

Otomotiv için alüminyum mikro kanal tüpü

Kondenserler, evaporatörler, radyatörler, akü soğutma modülleri için

Şimdi bize ulaşın

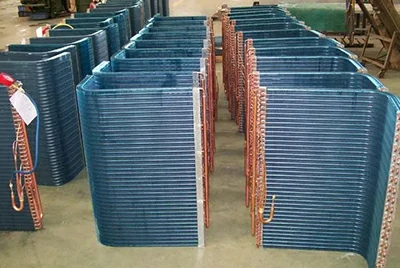

Ev Aletleri

Ev tipi klimalar, nem gidericiler, ısı pompalı kurutucular vb. için ısı eşanjörleri.

Şimdi bize ulaşın

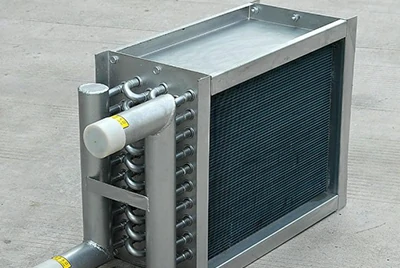

İklimlendirme Sistemi

Merkezi klima ve ısı pompası sistemleri için yüksek verimli ısı eşanjörü bileşenleri

Şimdi bize ulaşın

Elektronik ve Haberleşme

5G baz istasyonu, sunucu sıvı soğutma sistemi

Şimdi bize ulaşın

Yeni Enerji Depolama

Akü kutuları ve invertörler için termal yönetim modülleri

Şimdi bize ulaşın

Demiryolu taşımacılığı ve askeri sanayi

Yüksek talep gören ekipmanlar için soğutma ve ısı dağıtma yapısı

Şimdi bize ulaşın

Chalco alüminyum mikrokanal tüp galerisi

Alüminyum mikrokanal boru toleransları

Chalco'nun alüminyum mikro kanallı boruları, ürün boyutsal doğruluğunu sağlamak için aşağıdaki tolerans standartlarına göre üretilmiştir.

Alüminyum mikrokanal tüp kaplama standartları ve korozyon direnci

Sıcak satış boyutları alüminyum mikrokanal düz tüpler

Alüminyum mikrokanal tüplerin ortak kesit boyutları

22mm*4mm-12 Delik

25mm*6mm-3 Delik

25mm*6mm-8 delik

27mm*8mm-6 Delik

32mm*3.5mm-7 Delik

32mm*5mm-5 Delik

38mm*6.5mm-3 Delik

38, 6 mm*7mm-6 Delik

39, 2 mm*4, 5 mm-10 Delik

48mm*9.4mm-8 Delik

49mm*6.1mm-9 Delik

49mm*6.9mm-8 delik

56mm*10.5mm-10 delik

57mm*6.6mm-9 delik

58mm*4.6mm-10 Delik

65mm*4mm-10 Delik

65mm*6.4mm-18 Delik

65mm*6.4mm-18 Delik

70mm*10mm-6 Delik

70mm*10.5mm-12 Delik

72mm*6mm-16 Delik

80mm*6mm-11 delik

85mm*7mm-12 Delik

90mm*6.9mm-14 Delik

104mm*6.4mm-23 Delik

104mm*6.4mm-30 Delik

120mm*4mm-47 delik

Alüminyum mikrokanal tüpünün üretim süreci

• Hammadde toplama: Spesifikasyonları karşılayan ve üretim sürecine girmeye hazır olan alüminyum çubukları toplayın.
• Yüzey temizliği: Temizliği sağlamak için alüminyum çubuğun yüzeyindeki yağı, oksit tabakasını ve yabancı maddeleri temizleyin.
• Ultrasonik Temizleme: Alüminyumu daha fazla temizlemek ve yüzey kalitesini iyileştirmek için yüksek frekanslı titreşimler kullanır.
• Alüminyum çubuk ısıtma: Alüminyum çubuğu sünek ve ekstrüzyon kalıplama için uygun hale getirmek için önceden ısıtın.
• Kalıp Isıtma: Ekstrüzyon sırasında malzemenin çatlamasını önlemek için kalıbı çalışma sıcaklığına ısıtın.
• Ekstrüzyon kalıplama: Isıtılmış alüminyum çubuk, alüminyum çubuğu oluşturmak için mikro kanal yapısına sahip bir kalıptan ekstrüde edilir.
• Ark çinko püskürtme (isteğe bağlı): Korozyon önleyici performansı artırmak için alüminyum borunun yüzeyine bir çinko tabakası püskürtün.
• Kablolama ve yönlendirme: Sonraki işlemlere hazırlık olarak ekstrüde alüminyumu düzenleyin ve sarın.
• Yarı mamul ürün işleme: Boru orijinal uzun malzeme durumundadır ve istenen boyutta kesilmeye hazırdır.
• Doğrultma ve kesme: Boruları düzeltin ve boyutlarına göre kesin.
• Bitmiş ürün denetimi: Ürün boyutunu, görünümünü, kanal sayısını ve yüzey kalitesini kontrol edin.
• Paketleme ve sevkiyat: Nitelikli ürünleri paketleyin ve nakliye için hazırlayın, ihracat paketleme gereksinimlerini destekleyin.

Chalco alüminyum mikrokanal tüp yaygın olarak kullanılan boru hattı teknolojileri

Çukur tüp teknolojisi

• Borunun iç duvarında, akışkan sınır tabakasını tahrip eden, türbülansı artıran ve ısı değişim verimliliğini artıran bir mikro çukur yapısı oluşur.
• Klimalar, kondansatörler ve yüksek ısı transfer performansı gerektiren diğer senaryolar için uygundur.

Çok odacıklı boru teknolojisi

• Tüp gövdesi, toplam kalınlığı azaltan ve ekipmanın içindeki dar alana uyum sağlayan birden fazla bağımsız bölme içerir.
• İyi yapısal mukavemet ve yüksek basınç direnci sağlar ve otomobiller ve ısı pompaları gibi yüksek yüklü ortamlar için uygundur.

Uçsuz Tüp Teknolojisi

• Boruların düz uçları, başlıklarla verimli lehimlemeyi kolaylaştırır ve kaynak hatası riskini azaltır.
• Daha yüksek lehimleme sızdırmazlığı sağlar, sızıntı oranını azaltır ve genel sistem kararlılığını artırır.

Alüminyum mikrokanal borular hakkında SSS

Alüminyum mikrokanal borular için hangi geometriler mevcuttur?

Yaygın geometriler arasında üçgen bağlantı noktaları, kare bağlantı noktaları, H-bağlantı noktaları ve dairesel bağlantı noktaları bulunur ve hava akışını ve ısı transferi performansını optimize etmek için uygulama gereksinimlerine göre farklı tasarımlar seçilebilir.

Bir mikrokanal tüpü hangi bileşenlerden oluşur?

Tipik bileşenler şunları içerir: çok portlu borular, hava tarafı kanatçıkları, manifoldlar, bölücüler, uç kapaklar, büzülme tırnakları, montaj braketleri, bağlantı tapaları, sertleştiriciler, yan montajlar, ara rondelalar vb.

Mikrokanal tüpleri için ne tür kanatçıklar vardır?

• Panjurlu kanatçıklar: klimalar gibi yüksek performanslı ekipmanlar için uygun yüksek ısı transfer verimliliği;
• Düz kanatçıklar: Endüstriyel kondansatörler gibi buzlanma veya daha düşük basınç düşüşlü ortamlar için uygundur.

Kanat performansını etkileyen faktörler arasında kanat yüksekliği, panjur açısı, sayı, boşluk vb. bulunur.

Mikrokanal borularda manifold nedir?

Manifoldlar, sıvıları her kanala eşit olarak dağıtmak için kullanılır. Genellikle iyi lehimleme ve korozyon direncine sahip AA3003/3005 malzeme ile kaplanmış AA4045'ten yapılırlar. İsteğe bağlı çap: 16–50 mm, duvar kalınlığı: 1, 2–2, 3 mm. Çıkış manifoldu, sıvı depolamasını gazdan izole etmek için bir bölme ile donatılabilir.

Mikrokanal tüpünün içindeki akış kanalı nasıl tasarlanır?

Borular birden fazla kanal grubuna bölünür, her grup bir manifold ile ayrılır. Kanal sayısı, soğutucu akışkan yoğunluğundaki değişime uyacak şekilde kademeli olarak azaltılabilir, böylece tam/kısmi ısı yükü altında verimli ısı alışverişi sağlanır.

Mikrokanal tüplerin bağlantı yöntemi nasıl seçilir?

İsteğe bağlı malzemeler arasında alüminyum, bakır ve paslanmaz çelik bulunur. Bağlantı formları arasında alüminyum flanş bağlantısı, bakır ter bağlantısı, paslanmaz çelik dişli bağlantı vb. bulunur. Aksesuarlar arasında Schrader valfleri, lehimleme uç kapakları, lastik tapalar ve plastik kapaklar bulunur. Bağlantı yönü düz, kavisli veya çok açılı düzen olabilir.

Mikrokanal borular neden yüzey kaplamalıdır?

Kaplama, kıyı, endüstriyel ve trafik kirliliği ortamlarında korozyon arızasını önleyebilir. Korozyon direncini ve hizmet ömrünü artırmak için elektroforetik kaplama (e-kaplama) veya üç değerlikli krom pasivasyon işlemi (TCP) önerilir.

Elektroforetik kaplama nedir?

Elektroforez, kaplamayı alüminyum yüzey üzerinde eşit şekilde biriktirmek için bir elektrik akımı kullanan bir işlemdir. Süreç şunları içerir: düzgün film kalınlığı ve mükemmel korozyon koruma performansı elde edebilen ön işlem, kaplama uygulaması, temizleme ve termal kürleme.

Alüminyum mikrokanal boru bükülebilir mi?

Evet. Uygulama gereksinimlerine bağlı olarak, mikrokanal tüpleri karmaşık mekansal düzenlere uyacak şekilde uygun şekilde bükülebilir.

Mikrokanal tüpleri bir kasa ile donatılabilir mi?

Evet. Bazı uygulamalar, doğrudan montaj veya artırılmış yapısal mukavemet için isteğe bağlı olarak sızdırmaz bir muhafazaya sahip olabilir.

Alüminyum mikrokanal tüpleri üretmek için yaygın olarak hangi alüminyum alaşımları kullanılır?

Yaygın alaşımlar şunları içerir:

• 1000 Serisi (1050, 1060, 1100): Yüksek ısı iletkenliği
• 3000 Serisi (3003, 3102): Mükemmel korozyon direnci
• 6000 Serisi (6061, 6063): Yüksek mukavemet ve kaynaklanabilirlik

Özel kullanım ortamına göre uygun malzemeler seçilebilir.
