La tubería de bus tubular de aluminio conductiva de Chalco cumple con las normas ASTM B241, ASTM B 317M-07, GB/27676-2011, GB/T 33228-2016, IS:5082, IS:2673, etc. Los productos de aleación más vendidos incluyen 1350, 1060, 1070, 3003, 3A21, 6061, 6063, 6101 y algunos otros.
La aleación 1350 H111 tiene la conductividad más alta entre todos los conductores de aluminio extruido, alcanzando o superando el 61, 0% IACS. Ampliamente utilizado como conductor de conexión y sobrecorriente en sistemas de redes de transmisión y transformación y equipos eléctricos en ingeniería energética.
¿Por qué elegir la tubería tubular de aluminio Chalco 1350?
Los tubos conductores de aluminio para autobuses Chalco se producen utilizando la tecnología de fundición de palanquilla de núcleo hueco + laminación de tres rodillos + estiramiento en frío. Los productos tienen propiedades mecánicas y eléctricas uniformes y estables tanto en la dirección longitudinal como en la transversal;
Los productos de tubos de aluminio conductores de Chalco utilizan materiales de aleación de aluminio resistentes al calor y de tierras raras desarrollados independientemente, que tienen excelentes propiedades de procesamiento, soldadura, conductividad y resistencia al calor;
Los tubos de aluminio conductores de Chalco se utilizan ampliamente en ingeniería eléctrica, como estaciones de transmisión y transformación, así como en equipos eléctricos como transformadores, y han establecido cooperación con muchas empresas reconocidas.
Especificación de la tubería tubular de aluminio EC Chalco 1350
| Temperamento | H111 H112F |
| Diámetro exterior | Φ60mm-Φ450mm |
| Espesor de pared | 3mm-15mm |
| Longitud |
La longitud de una sola tubería de autobús puede alcanzar los 15 metros； desviación:+15~+25mm |
| Curvatura | m/L<2.0mm |
| Tamaño y desviación | Haga clic para ver la [Tabla de tamaños y desviaciones] |
| Requisito de superficie | La superficie es lisa y plana, sin grietas, arrugas, inclusiones, deformaciones o distorsiones. |
| Requisito del producto |
La tubería terminada es completamente recta; Alta precisión dimensional y alta resistencia a la tracción; No propenso a descargas ni a corona. |
| Se pueden proporcionar perfiles |
Certificado de origen; Factura y PL certificados por la Cámara de Comercio; Certificado de prueba según EN 10204 3.1; Otros informes de pruebas que puedan ser solicitados por el cliente. |
Propiedades eléctricas de la tubería tubular de aluminio Chalco 1350
| Conductividad térmica W/mK (típica) | 234 |
| Conductividad térmica vatios/pulgadas cuadradas/pulgadas/C | 5, 9/6, 0 |
| Porcentaje de conductividad eléctrica IACS a 20 °C(c) | 61/62 |
| Resistividad eléctrica (CC) a 20 °C (68 F) micorohmslsq.in/ft (d) | 13.35/13.14 |
| Coeficiente de temperatura de la resistencia eléctrica a 20°C /°C (e) | .00403/.00410 |
Componente químico de la aleación de aluminio Chalco 1350.
| Elemento | Composición (%) |
| Si | ≤0, 10 |
| fe | ≤0, 40 |
| Cu | ≤0, 05 |
| Minnesota | ≤0, 01 |
| magnesio | - |
| cr | ≤0, 01 |
| zinc | ≤0, 05 |
| V+Ti | ≤0, 02 |
| California | ≤0, 03 |
| B | ≤0, 05 |
| Otra cada | ≤0, 03 |
| Otros totales | ≤0, 01 |
| Alabama | 99, 50 |
Ventajas de la tubería conductora de aluminio Chalco 1350
Ventajas del embarrado tubular
- El conductor tubular tiene un área de sección transversal mayor, reduce la influencia del efecto piel y la pérdida de resistencia y mejora la eficiencia de transmisión;
- Reducir el voltaje de inicio de corona;
- Se puede personalizar y ensamblar mediante diversos métodos, como conexión, flexión, soldadura, etc., para adaptarse a diferentes diseños de circuitos y estructuras topológicas.
Ventaja de la barra colectora tubular de aluminio 1350
- Perteneciente al tubo de aluminio de la serie 1000, tiene la conductividad más alta en comparación con otros productos de aluminio de la serie.
- Tiene una densidad relativamente baja, un peso ligero y reduce el peso propio de la línea en líneas de transmisión de larga distancia.
- En comparación con otras series de aleaciones, tiene una excelente resistencia a la oxidación y a la corrosión y puede adaptarse a diversos entornos exteriores.
Campo cooperativo de barra colectora tubular conductora de aluminio Chalco 1350
Los conductores tubulares son un nuevo tipo de conductor que reemplaza a los conductores de transmisión tradicionales, como los conductores rectangulares, con forma de ranura, de barra colectora y flexibles.
Se utiliza para patios de distribución de 400 KV, 220 KV, 132 KV y 33 KV, así como para conectar subestaciones de giro de pivote grandes como 220 KV, 500 KV, 750 KV y 1000 KV con líneas de red eléctrica de circuitos múltiples y transformadores principales.

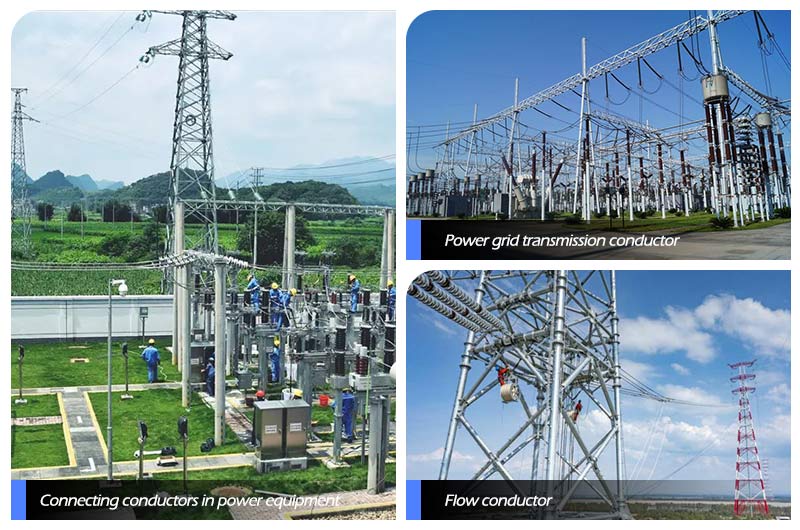

Los tubos de aluminio conductores Chalco 1350 se utilizan principalmente en la industria eléctrica en las siguientes áreas:
- Conductores de corriente en proyectos de construcción de energía;
- La conexión del conductor entre el conductor de transmisión de la red eléctrica y la subestación;
- Puentes en líneas de transmisión;
- Conductores de conexión en equipos eléctricos.
- Dispositivo para derretir hielo de CC de alta corriente, etc.
Más productos de aluminio electrico en Chalco
- Tubo de autobús eléctrico tubular de aluminio;
- alambrón de aluminio de grado CE
- barra conductora de aluminio
- Tira de lámina de aluminio para condensador
- Cable de aluminio para aplicaciones eléctricas
Tabla de medidas y desviaciones de la barra colectora tubular de aluminio Chalco 1350
| Tabla de referencia de la tabla de tallas | ||||
|
SCH 40 Tamaño nominal (en.) |
Diámetro exterior del tubo (en.) |
Grosor de la pared (en.) |
Área (pulgadas cuadradas) |
Peso (libras/pies) |
| 1 | 1.315 | 0.133 | 0.4939 | 0.581 |
| 1.25 | 1, 66 | 0, 14 | 0.6685 | 0, 786 |
| 1.5 | 1.9 | 0.145 | 0.7995 | 0, 94 |
| 2 | 2.375 | 0.154 | 1.075 | 1.264 |
| 2.5 | 2.875 | 0.203 | 1.704 | 2.004 |
| 3 | 3.5 | 0.216 | 2.228 | 2.621 |
| 3.5 | 4 | 0.226 | 2, 68 | 3.151 |
| 4 | 4.5 | 0.237 | 3.174 | 3.733 |
| 5 | 5.563 | 0.258 | 4.3 | 5.057 |
| 6 | 6.625 | 0, 28 | 5.581 | 6.564 |
| 8 | 8.625 | 0.322 | 8.399 | 9.879 |
|
SCH 80 Tamaño nominal (en.) |
Diámetro exterior del tubo (en.) |
Grosor de la pared (en.) |
Área (pulgadas cuadradas) |
Peso (libras/pies) |
| 1 | 1.315 | 0, 179 | 0.6388 | 0, 751 |
| 1.25 | 1, 66 | 0, 191 | 0.8815 | 1.037 |
| 1.5 | 1.9 | 0, 2 | 1.068 | 1.256 |
| 2 | 2.375 | 0.218 | 1.477 | 1.737 |
| 2.5 | 2.875 | 0.276 | 2.254 | 2, 65 |
| 3 | 3.5 | 0.3 | 3.016 | 3.547 |
| 3.5 | 4 | 0.318 | 3.678 | 4.326 |
| 4 | 4.5 | 0.337 | 4.407 | 5.183 |
| 5 | 5.563 | 0.375 | 6.112 | 7.188 |
| 6 | 6.625 | 0, 432 | 8.405 | 9.884 |
| 8 | 8.625 | 0, 5 | 12.763 | 15.009 |
| Desviación del espesor de la pared | ||||||||
| Espesor nominal de la pared | 3-5 | >5 -8 | >8-10 | >10-12 | >12-15 | >15 -20 | ||
| Nivel normal | Promedio y espesor de pared nominal | ±0, 30 | ±0, 50 | ±0, 70 | ±0, 9 | ±1, 10 | ±1, 3 | |
| Cualquiera y amp; espesor de pared nominal | H14 | ±0, 40 | ±0, 60 | ±0, 90 | ±1, 10 | ±1, 3 | ±1, 6 | |
| T5A, T6, T10 | ±12% del espesor de pared especificado, el valor máximo es 1, 90 | |||||||
| Alto nivel de precisión | Promedio y espesor de pared nominal | ±0, 15 | ±0, 20 | ±0, 38 | ±0, 50 | ±0, 70 | ±1, 00 | |
| Cualquiera y amp; espesor de pared nominal | H14 | ±0, 2 | ±0, 3 | ±0, 5 | ±0, 76 | ±1, 00 | ±1, 4 | |
| T5A, T6, T10 | ±10% del espesor de pared especificado, el valor máximo es 1, 70 | |||||||
| Desviación del diámetro exterior | |||
| diámetro exterior nominal | Nivel ordinario | ||
| Promedio y Diámetro exterior nominal | Cualquiera y amp; Diámetro exterior nominal | ||
| H14 | T5A, T6, T10 | ||
| 50, 00-80, 00 | ±0, 24 | ±0, 30 | ±0, 45 |
| > 80, 00-120, 00 | ±0, 35 | ±0, 40 | ±0, 62 |
| >120, 00-150, 00 | ±0, 45 | ±0, 50 | ±0, 75 |
| >150, 00-200, 00 | ±0, 65 | ±0, 7 | ±1, 00 |
| >200, 00-250, 00 | ±0, 77 | ± | ±1, 2 |
| >250, 00-300, 00 | ±0, 96 | ±1 | ±1, 5 |
| >300, 00-350, 00 | ±1, 3 | ±1, 4 | ±1, 8 |
| Alto nivel de precisión | |||
| diámetro exterior nominal | Promedio y Diámetro exterior nominal | Cualquiera y amp; Diámetro exterior nominal | |
| H14 | T5A, T6, T10 | ||
| 50, 00-80, 00 | ±0, 15 | ±0, 15 | ±0, 3 |
| > 80, 00-120, 00 | ±0, 20 | ±0, 20 | ±0, 41 |
| >120, 00-150, 00 | ±0, 25 | ±0, 25 | ±0, 5 |
| >150, 00-200, 00 | ±0, 38 | ±0, 38 | ±0, 76 |
| >200, 00-250, 00 | ±0, 50 | ±0, 5 | ±1, 00 |
| >250, 00-300, 00 | ±0, 64 | ±0, 64 | ±1, 25 |
| >300, 00-350, 00 | ±0, 9 | ±0, 9 | ±1, 6 |
