توفر تشالكو صفائح ألمنيوم قابلة للتشكيل عالية القوة للطباعة الدقيقة وهياكل إلكترونية خفيفة الوزن 3C. تجمع هذه المادة عالية القوة من سلسلة 5000 من Al-MG بين القوة الميكانيكية، وقابلية التشكيل المفيدة، والخصائص غير المغناطيسية لألواح دعم الهواتف الذكية، ومكونات LCD وأجزاء إلكترونية رفيعة أخرى.
للمشاريع التي تتطلب خصائص ميكانيكية مماثلة ل GM55، تقدم تشالكو DCE51، وهي درجة صفائح ألمنيوم عالية القوة من Al-MG لاختيار المواد حسب التطبيق. يمكن تقييم قوتها وأداء تشكيلها وفقا لمواصفات GM55 المطلوبة، مع أخذ الطبقة المعتدلة والسمك وتصميم المكونات في الاعتبار أثناء مطابقة المواد.
مواصفات صفائح الألمنيوم عالية القوة من سلسلة 5000 (DCE51)
تقدم تشالكو صفائح ألمنيوم عالية القوة من سلسلة 5000 للأغلفة الإلكترونية، وألواح الدعم، والهياكل المختومة بدقة. يمكن تنسيق مواصفات المواد وفقا للطبقة المطلوبة، والسمك، والأبعاد، والخصائص الميكانيكية، وعملية التشكيل في المراحل النهائية.
| العنصر | المواصفات |
| المادة | سبيكة DCE51 عالية القوة من سلسلة 5000 أليوم-ملغنيوم |
| شكل المنتج | صفائح الألمنيوم؛ إمداد الملفات خاضع للتأكيد |
| المزاج | O، H32، H34، H36، H38، H18 |
| السماكات المختبرة | 0.10، 0.15، 0.20، 0.25، 0.30، 0.40، 0.50، 0.60، 0.80، 1.00 مم |
| العرض والطول | أن يتم تأكيده وفقا لمتطلبات الطلب |
| خيارات المعالجة | القطع والتوريد حسب الطول، مع مراعاة المواصفات وتأكيد الطلب |
| التطبيقات الرئيسية | قطع هيكلية إلكترونية 3C، إطارات منتصف الهواتف الذكية، لوحات الدعم، والختم الدقيق |
تمثل السماكات المذكورة أعلاه بيانات اختبار ميكانيكية متاحة بدلا من نطاق الإمداد الكامل. يرجى تقديم الأبعاد المطلوبة، والدرجة الحرارة، والكمية، ومتطلبات التشكيل حتى تتمكن تشالكو من تأكيد توفر المنتج وخيارات التوريد المناسبة.
الطباعة الدقيقة وقابلية تشكيل صفيحة الألمنيوم عالية القوة من سلسلة 5000 (DCE51)
تجمع صفائح الألمنيوم الدقيقة من تشالكو بين القوة العالية، والإطالة المفيدة، والبناء الخفيفة لقطع الهيكل الإلكتروني الثلاثي الأبعاد المطلوبة. توفر خيارا ماديا لإطارات الهواتف الذكية، وألواح الدعم المثقبة، والمكونات ذات المقياس الرفيع حيث يكون الأداء الهيكلي والقدرة على التشكيل مهمين.
تسمح ظروف المقاومة المختلفة للمصنعين بموازنة القوة وقابلية التشكيل لعمليات الثني والتثقيب والشفاط. تدعم هذه المرونة اختيار المواد لمكونات OEM ذات الأحمال الهيكلية المختلفة، وأعماق التشكل، ومتطلبات التصنيع.
| المزاج | قوة الشد (MPa) | قوة الانحناء (MPa) | الاستطالة (٪) |
| O | 290 | 130 | 33 |
| H32 | 295 | 160 | 28 |
| H34 | 350 | 250 | 15 |
| H36 | 370 | 295 | 13 |
| H38 | 390 | 280 | 12 |
| H18 | 430 | 370 | 8 |
خصائص صفائح الألمنيوم عالية القوة من سلسلة 5000 (DCE51)
تجمع هذه الورقة عالية القوة من سبائك الأليوم-مغنيسيوم بين تركيبة عالية المغنيسيوم وأداء ميكانيكي مناسب للهياكل الإلكترونية ذات المقياس الرفيع. تساعد نتائج التركيب المرجعي ونتائج الاختبار الخاصة بالسمك المصنعين المصنعين الأصليين على مراجعة ملاءمة المواد للتشكيل الدقيق والتطبيقات الهيكلية.
| العنصر | التركيب (الوزن٪) |
| Si | ≤0.12 |
| Fe | ≤0.20 |
| Cu | ≤0.05 |
| Mn | 0.25–0.30 |
| Mg | 5.6–6.0 |
| Cr | ≤0.10 |
| Zn | ≤0.20 |
| Ti | 0.015–0.030 |
| Al | التوازن |

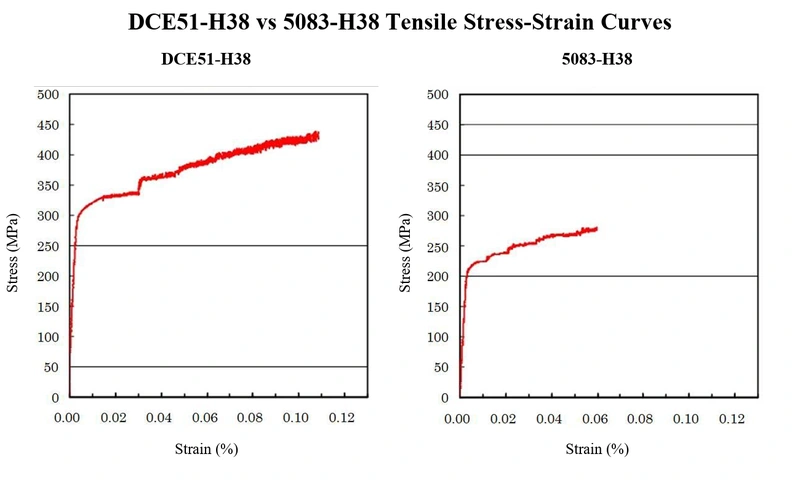

تظهر الخصائص المقاسة عبر سماكات رفيعة مختارة القوة والإطالة المتاحة في ظروف H34 وH38، مما يدعم تقييم المواد للمكونات الإلكترونية المختومة بدقة.
| السماكة (مم) | المزاج | قوة الشد (MPa) | قوة الانحناء (MPa) | الاستطالة (٪) |
| 0.10 | H34 | 337 | 225 | 14 |
| 0.10 | H38 | 370 | 270 | 11 |
| 0.30 | H34 | 342 | 240 | 17.5 |
| 0.30 | H38 | 382 | 280 | 13.5 |
| 0.50 | H34 | 348 | 245 | 17 |
| 0.50 | H38 | 386 | 280 | 13 |
هل تحتاج إلى ورقة DCE51 لمكون إلكتروني مختوم بدقة؟ شارك القوة والسمك والطبقة العصبية والرسومات المطلوبة مع Chalco لتأكيد الخيارات المناسبة للمواد وتوفرها.
صفائح الألمنيوم عالية القوة لتطبيقات الإلكترونيات 3C
تدعم صفائح الألمنيوم عالية القوة للإلكترونيات تصاميم هيكلية خفيفة الوزن في الهواتف الذكية وأجهزة الكمبيوتر المحمولة وغيرها من أجهزة 3C. تجعلها قوتها وقابليتها للتشكيل وخصائصها غير المغناطيسية خيارا ماديا لألواح الدعم ذات المقياس الرفيع، والإطارات الداخلية، والمكونات المختومة بدقة.
- إطارات الهواتف الذكية الوسطى وألواح الدعم: صفائح ألمنيوم عالية القوة لألواح الدعم الداخلية، ومكونات الإطار الأوسط، والهياكل المثقبة، تدعم تصاميم الجدران الرقيقة وإمكانية تقليل الوزن مقارنة بالبدائل المعدنية الثقيلة.

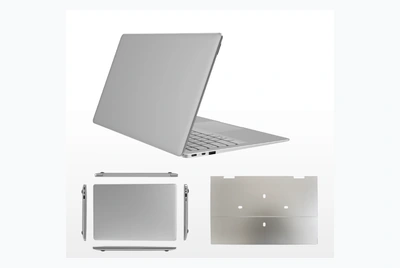

- حاويات اللابتوب والأجهزة المحمولة: مناسبة لتقييم أغطية اللابتوب الخفيفة، وألواح الهيكل، ومكونات الدعم الداخلية التي تتطلب قوة هيكلية وميزات صفائح معدنية مكشوفة.

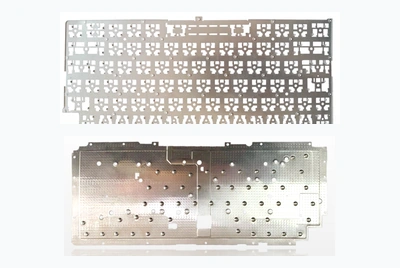

- قطع إلكترونية مختومة بدقة: خيارات المواد لحوامل لوحة المفاتيح، والألواح المثقبة، والدعامات المنحنية، والمكونات ذات الحافة، تجمع بين القوة الميكانيكية والقدرة على التشكيل المعتمدة على التزاوج.

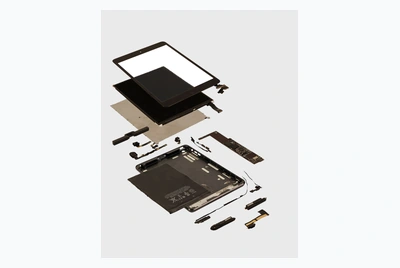

- هياكل المعدات الإلكترونية والهياكل: يمكن النظر في الإطارات الداخلية، وألواح التعزيز، ومكونات الهيكل ذات المقياس الرفيع التي تتطلب بناء خفيف الوزن ودعما ميكانيكيا.

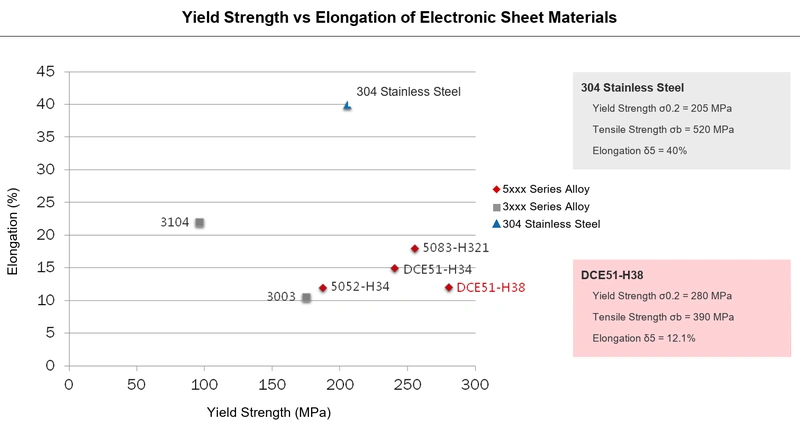

صفائح الألمنيوم عالية القوة من سلسلة 5000 مقارنة بسبائك أخرى
يتطلب اختيار صفائح الألمنيوم للمكونات الإلكترونية مراعاة القوة الميكانيكية، وقابلية التشكيل، ومتطلبات التشغيل التشغيلي، والأداء الحراري، وتصميم المكونات. توفر القيم الممثلة أدناه مرجعا أوليا لمقارنة مسارات المواد المختلفة تحت ظروفها المدرجة.
| سبيكة الألمنيوم | الطابع المرجعي | قوة الشد التمثيلية (MPa) | التطبيقات والتركيز على الاختيار |
| DCE51 (بديل لمتطلبات GM55) | H38 | 390 | تتطلب أجزاء هيكلية إلكترونية رفيعة عالية القوة توازنا بين القوة وقابلية التشكيل. تزود تشالكو DCE51 للتقييم وفقا لمتطلبات GM55 المحددة، مع المطابقة النهائية بناء على التوازن والسمك والخصائص الميكانيكية المستهدفة وتصميم المكونات وظروف التشكل. |
| 5052 | H34 | 242 | الهياكل الإلكترونية العامة، والأغطية، ومكونات الصفائح المعدنية المشكلة حيث تكون مقاومة التآكل والتصنيع التقليدي مهمة. |
| 5182 | H34 | حوالي 331 | تتطلب مكونات الصفائح المشكلة تركيبات خاصة بالتطبيق من القوة والتمديد، مع ملاءمة تعتمد على الطبقة الصلبة والسمك وهندسة الجزء. |
| 6061 | T6 | 320 | المكونات الهيكلية المعالجة حراريا، والأجزاء المصنعة، ودعامات المعدات حيث تكون القوة الهيكلية وقابلية التشغيل من الاعتبارات الرئيسية. |
| 6803 | حالة تعزيز القوة | 349 | تتطلب المكونات الهيكلية الإلكترونية قوة ميكانيكية مع تبديد الحرارة، خاصة عندما يؤثر الأداء الحراري على اختيار المادة. |
القيم المعروضة مرتبطة بظروف سبائك مختلفة ولا ينبغي التعامل معها كتصنيف أداء بنفس السماكة. شارك القوة المستهدفة، الطبقة، السمك، عملية التشكيل، الرسومات، والكمية مع تشالكو لتقييم خيار مناسب لصفائح الألمنيوم.
قدرات التضخيم والتشطيب السطحي لإلكترونيات 3C
تقدم Chalco حلولا شاملة لمعالجة الأسطح من الألمنيوم لمكونات 3C الإلكترونية، تجمع بين اختيار الركيزة ومتطلبات التشطيب المخصصة. تشمل خيارات المؤكسد لدينا تشطيبات فضية طبيعية وأكسيد أسود للأغطية الإلكترونية والمكونات الهيكلية، بينما توفر التشطيبات المصقولة والمطفية ملمسا إضافيا للتطبيقات الزخرفية.
تدعم تشالكو متطلبات خاصة بالمشروع من حيث اللون، واللمعان، وسماكة الفيلم الأنودية، والختم، واتساق المظهر الدفعي. من خلال مطابقة الركائز، وتنسيق عمليات التشطيب، والموافقة على العينات، نساعد العملاء في تحديد مواصفات الأسطح المناسبة للطلبات الحجمية. بالنسبة لصفيحة DCE51 عالية المغنيسيوم، يجب التحقق من ملاءمة الأكد الزخرفي والمظهر النهائي من خلال تجارب خاصة بالمادة.

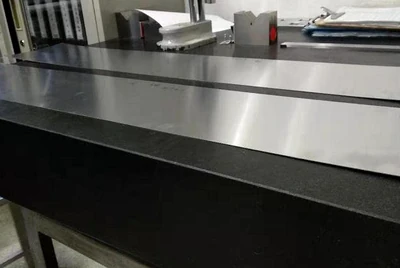

مراقبة الجودة ودعم التوريد في تشالكو
تدعم تشالكو طلبات صفائح الألمنيوم عالية القوة مع تنسيق مواصفات المواد، وفحص الأبعاد، والتحقق من الخصائص الميكانيكية، وتوثيق التسليم. بالنسبة لمكونات 3C الإلكترونية، تساعد هذه الخدمات العملاء في إدارة متطلبات المواد الحيوية قبل الختم والتجميع الدقيق.
- تنسيق المواد والمواصفات: مطابقة طبقة حرارة السبائك، سمك الصفائح، عرض، أبعادها، والمتطلبات الميكانيكية مع رسومات العملاء والتطبيقات المقصودة.

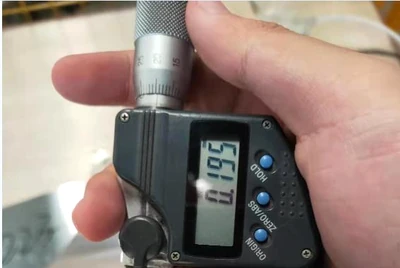

- فحص الأبعاد والتسطح: تحقق من السمك، العرض، التسطح، التموج، وغيرها من المتطلبات الأبعاد المتفق عليها لدعم الختم والتجميع الدقيق.

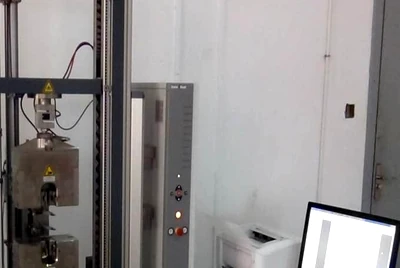

- التحقق الميكانيكي وجودة السطح: تنسيق التحقق من التركيب الكيميائي وخصائص الشد، مع فحوصات الخدوش والانبعاجات والنظافة وحالة السطح والشفرات الحوافية.

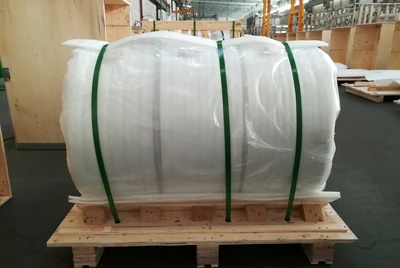

- التغليف والتوثيق: ترتيب التغليف الوقائي، وتحديد المواد، والوثائق المتعلقة ب MTC أو CoC. يمكن تنسيق الفحص من طرف ثالث عند تحديد الطلب.
شارك التوازن والسمك والرسومات والكمية ومعايير الفحص المطلوبة مع تشالكو للتأكد من ترتيبات توريد DCE51 المناسبة وتفاصيل العروض.
صفائح الألمنيوم وحلول الملفات ذات الصلة لإلكترونيات 3C
ملف الألمنيوم المؤكد مسبقا
الألمنيوم عالي القابلية للتشكيل لقطع 3C
صفائح الألمنيوم المؤكسد عالية القوة
أسئلة شائعة عن صفائح الألمنيوم عالية القوة
ما هو استخدام صفائح الألمنيوم عالية القوة من سلسلة 5000 (DCE51) في الإلكترونيات 3C؟
تستخدم صفائح الألمنيوم عالية القوة للإلكترونيات في ألواح دعم الهواتف الذكية، ومكونات اللابتوب الهيكلية، والحوامل المختومة بدقة، وأجزاء 3C الخفيفة الأخرى. يتم اختيار ظروف المواد المناسبة وفقا للقوة والسمك وعملية التشكيل المطلوبة.
كيف تقارن هذه المادة مع صفائح الألمنيوم التقليدية 5052؟
DCE51 هو سبيكة من سلسلة 5000 عالية المغنيسيوم تم تطويرها للتطبيقات الهيكلية الإلكترونية عالية القوة، بينما يتم اختيار 5052 عادة لتصنيع الصفائح المعدنية العامة والمكونات المقاومة للتآكل. يتميز DCE51-H38 بقوة شد نموذجية تبلغ 390 ميغاباسكال، رغم أن المقارنات في المواد يجب أن تأخذ في الاعتبار متطلبات الطبقة المقاومة والسمك والتشكيل.
أي الطبقات المناسبة للختم الدقيق والثني؟
يوفر التمبير O استطالة أعلى للتشوه الأكثر تطلبا، بينما يوفر H34 وH36 قوة متوسطة وقدرة تشكيل. يقدم H38 وH18 خيارات ذات قوة أعلى حيث تكون متطلبات التشكيل أكثر تحكما في ذلك. يعتمد العزل المناسب على هندسة الجزء، وسماكة الصفائح، ونصف قطر الانحناء، والأدوات.
هل يمكن أنكس صفائح الألمنيوم عالية القوة من سلسلة 5000؟
قد يؤخذ الأكد في الاعتبار لمكونات الألمنيوم عالية القوة من سلسلة 5000، لكن المظهر النهائي يعتمد على تركيب السبائك، وحالة السطح، ومعايير التشطيب. بالنسبة ل DCE51 عالي المغنيسيوم، يجب تقييم الأكد الأسود والتشطيبات الزخرفية الأخرى من خلال تجارب العينة قبل الإنتاج.
هل يمكن لشركة Chalco توفير صفائح ألمنيوم بخصائص ميكانيكية مماثلة ل GM55؟
نعم. تزود تشالكو صفائح الألمنيوم عالية القوة من سلسلة 5000 DCE51 للمشاريع التي تقيم متطلبات القوة والتشكيل المماثلة ل GM55. يقدم DCE51 خصائص موثقة للشد والتمديد عبر عدة درجات تمبرات، مما يسمح للعملاء بتقييم ملاءمته مع متطلبات GM55 المحددة. يعتمد المطابقة النهائية على السمك، ودرجة التوزيج، والمواصفات الميكانيكية، وظروف التشكيل.
ما هي المواصفات ومستندات الجودة المطلوبة لطلب السؤال عن العروض؟
يرجى تقديم الخصائص الميكانيكية المطلوبة للسبيكة أو الهدف، والسمك، والعرض، والطول، والكمية، والتطبيق، وأي رسومات أو معايير تقنية. يمكن لشركة تشالكو تنسيق شهادات اختبار المواد (MTC)، وشهادات المطابقة (CoC)، ومتطلبات الفحص الإضافية وفقا لمواصفات الطلب المتفق عليها.
اطلب عرض سعر لصفائح الألمنيوم عالية القوة
هل تبحث عن صفائح ألمنيوم عالية القوة من DCE51 للختم الدقيق أو مكونات إلكترونية 3C؟ يمكن ل Chalco المساعدة في تقييم مواصفات المواد المناسبة بناء على متطلباتك من القوة والتشكيل وتشطيب السطح. للحصول على عرض سعر دقيق، يرجى مشاركة التفاصيل التالية:
- خصائص السبيكة / الهدف: متطلبات مشابهة ل DCE51 أو GM55، أو خصائص ميكانيكية محددة
- الطباع: O، H32، H34، H36، H38، H18، أو الحالة المطلوبة
- الأبعاد: السماكة × العرض × الطول
- شكل المنتج: ورقة أو ملف
- متطلبات المعالجة: الطباع، الانحناء، التصفيق الشفاري، أو عمليات التشكيل الأخرى
- تشطيب السطح: الأكد أو الطلاء أو متطلبات التشطيب المحددة الأخرى
- كمية الطلب: الحجم المطلوب أو الطلب المقدر على المشروع
- الرسومات والمعايير: الرسومات الفنية، معايير الفحص، أو المواصفات المعمول بها
- وجهة التسليم: البلد أو المدينة أو ميناء الوجهة
أرسل مواصفاتك إلى تشالكو لتأكيد توفر المواد، والمتطلبات الفنية، وتفاصيل العروض.
يمكن ل Chalco أن توفر لك أكثر المخزون شمولا من منتجات الألمنيوم كما يمكنها تزويدك بمنتجات مخصصة. سيتم تقديم عرض سعر دقيق خلال 24 ساعة.
