في مشاريع النقل والتوزيع العلوية، يجب أن يوازن اختيار الموصلات بين التوصيلية، والقوة الميكانيكية، والموثوقية طويلة الأمد. تتميز ACAR (سبائك الألمنيوم الموصلة المعززة) بهيكل من الألمنيوم بالكامل، يجمع بين الألمنيوم الموصل مع نواة من سبائك الألمنيوم لتلبية متطلبات الخطوط المتوسطة وعالية الجهد على حمل التيار والهيكل.
تستخدم موصلات ACAR من Chalco ألمنيوم عالي التوصيل 1350 مع نواة تعزيز من سبيكة 6201، مما يضمن استقرار التوصيل وتعزيز القوة الميكانيكية. مقارنة بالموصلات التقليدية ذات النواة الفولاذية، يقلل هذا التصميم المصنوع بالكامل من الألمنيوم الوزن ويحسن مقاومة التآكل، مما يجعله مناسبا جدا لتطبيقات ناقل الحركة العلوي القائمة على المشاريع.
هيكل الموصلات الموحدة ومبدأ العمل

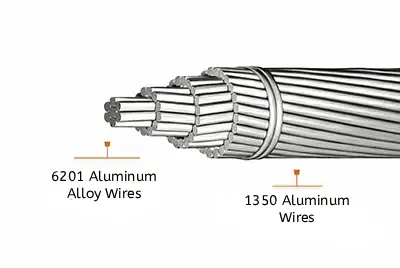

تستخدم موصلات ACAR هيكل متماسك متراكز، يتكون من طبقة خارجية من سلك الألمنيوم الموصل ونواة داخلية من سلك تعزيز سبائك الألمنيوم. يتوفر تشطيب غير لامع (تشطيب مرآتي)، ويمكن تطبيق الطلاءات الملونة عند الطلب.
يحمل السلك الخارجي للألمنيوم بشكل أساسي التيار، مما يضمن أن الموصل يتمتع بتوصيل مستقر.
يعمل سلك سبائك الألمنيوم الداخلي كقلب حامل، ويستخدم لتعزيز قوة الشد العامة والثبات الهيكلي للموصل.
من خلال هذا التقسيم الهيكلي للعمل، تمنح ACAR خصائص كهربائية وميكانيكية لطبقات السبائك المختلفة، محققة قوة محسنة دون إدخال نواة فولاذية. لا يساعد الهيكل المصنوع بالكامل من الألمنيوم في تقليل وزن الموصل، بل يتجنب أيضا مشاكل التآكل والفقدان المغناطيسي المرتبطة بالموصلات ذات النواة الفولاذية، مما يجعله أكثر ملاءمة لبيئات النقل العلوية طويلة الأمد.

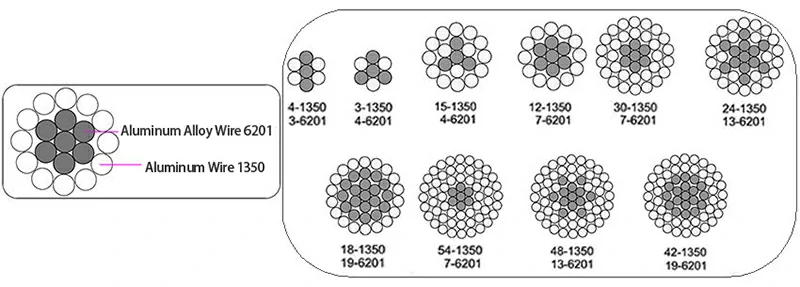

تصميم نظام سبيكة الموصلات ACAR (1350 قلب ألمنيوم + 6201 نواة سبيكة ألمنيوم)
في مشاريع النقل العلوي، لا تعد ACAR مجرد مزيج من المواد، بل هي حل هيكل موصل موجه نحو نتائج هندسية. من خلال تعيين وظائف حمل التيار وتحمل الأحمال لسبائك مختلفة، يمكن ل ACAR تلبية متطلبات التوصيل والقوة الهيكلية في الوقت نفسه دون الاعتماد على قلب فولاذي، مما يوفر مرونة أكبر لتصميم الخطوط.
تستخدم موصلات ACAR من تشالكو الألمنيوم عالي التوصيل من سلسلة 1350 كمادة خارجية لحمل التيار لضمان استقرار وإمكانية التحكم في التوصيل ضمن نطاق تيار التصميم.
النواة الداخلية مصنوعة من سبيكة ألمنيوم 6201 أو ما يعادلها من سبيكة Al-Mg-Si لتوفير قوة الشد والدعم الهيكلي اللازم، مما يمكن الموصل من التكيف مع امتدادات أعلى وظروف تركيب أكثر تعقيدا.
استنادا إلى التكوين الناضج المكون من 1350 من الألمنيوم الموصل + 6201 نواة تعزيز سبائك الألمنيوم، تحقق موصلات Chalco ACAR توازنا مستقرا بين التوصيلية، والقوة الميكانيكية، ووزن الخط. يساعد ذلك المشاريع على تقليل خطر تآكل لب الفولاذ، مع تقليل العبء الهيكلي والتحكم في تكاليف التشغيل والصيانة طويلة الأمد، مما يجعلها أكثر ملاءمة كخيار شامل للموصلات لمشاريع نقل الطاقة العلوية ذات الجهد المتوسط والعالي.
مقارنة بين اختيار الهندسة ACAR وAAC/ACSR
في مشاريع نقل الطاقة العلوية الفعلية، عادة لا تكون AAC وACSR وACAR خيارات واحدة متعارضة. بدلا من ذلك، يتم دمجها وتكييفها بشكل عقلاني ضمن نفس المشروع بناء على امتداد الخط، وظروف الإجهاد، والعوامل البيئية. تؤدي الموصلات المختلفة وظائف أقسام مختلفة، مكونة معا مخطط خطوط نقل كامل.

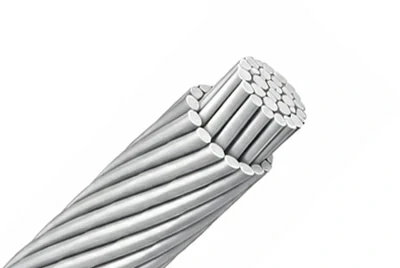

AAC (موصل ألمنيوم بالكامل)
يتميز AAC بخفة الوزن والتوصيل الثابت، وهو مناسب للمقاطع القصيرة والإجهاد الميكانيكي المنخفض. يستخدم عادة في خطوط الفروع والتطبيقات الأخرى التي تتطلب أحمال هيكلية أقل.

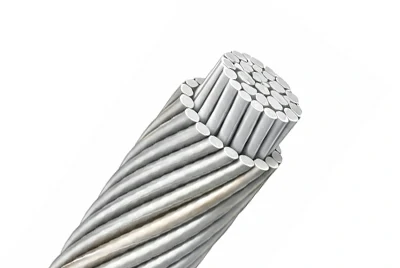

ACAR (موصل معزز بنواة سبائك الألمنيوم)
يستخدم نواة من سبيكة الألمنيوم بالكامل لتعزيز القوة بدون فولاذ، مما يوازن بين التوصيل والثبات. وهو مناسب للامتدادات التي تتطلب التحكم في الوزن ومقاومة التآكل، مما يربط بين تطبيقات AAC وACSR.

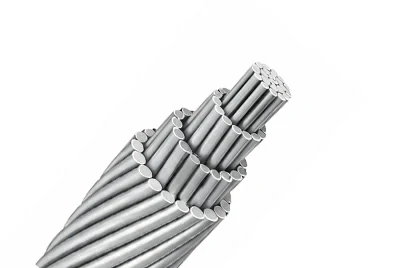

ACSR (سلك فولاذي من الألمنيوم بنواة)
يوفر قوة ميكانيكية عالية من خلال نواته الفولاذية، مما يجعله مناسبا للامتدادات الطويلة والأقسام عالية الجهد. يستخدم ACSR على نطاق واسع لخطوط الخطوط الرئيسية لكنه يتطلب مراعاة التآكل والصيانة طويلة الأمد.
| جدول مقارنة مرجعي لاختيار الهندسة في AAC / ACAR / ACSR | |||
| مشاريع المقارنة | AAC | ACAR | ACSR |
| الشكل البنيوي | موصل من الألمنيوم بالكامل | نواة تقوية من الألمنيوم + سبائك الألمنيوم الموصلة | الألمنيوم الموصل + قلب الفولاذ |
| التوصيلية الكهربائية | عالي | عالي | أعلى |
| القوة الميكانيكية | أدنى | من المتوسط إلى العالي | عالي |
| وزن السلك | الضوء | ولاعة | أثقل |
| قدرة الامتداد | صغير | متوسط – كبير | كبير |
| مقاومة التآكل | ممتاز | ممتاز | بشكل عام |
| الفقدان المغناطيسي | لا شيء | لا شيء | لديهم |
| قسم التطبيقات النموذجي | خطوط فرعية، امتدادات قصيرة | متوسط الامتداد وبيئة تآكلية | الجذع الرئيسي، الامتداد الطويل |
نظرا للاختلافات في أقسام الخط المختلفة والظروف الهندسية، غالبا ما تستخدم AAC وACAR وACSR معا ضمن نفس المشروع. يمكن لشركة تشالكو توفير مجموعة متنوعة من حلول الموصلات العلوية وتدعم الاتصالات الفنية وتوصيات الحلول، بدءا من اختيار الموصل الواحد إلى التكوين العام للمشروع.

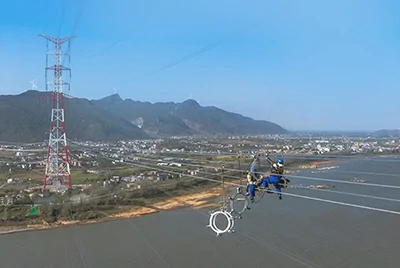

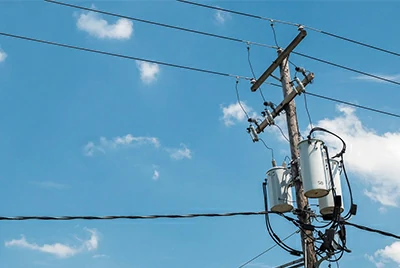

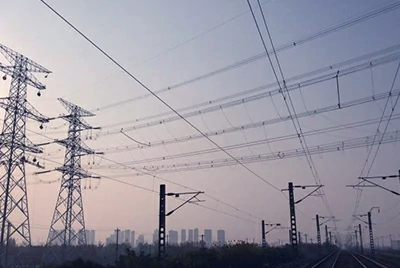

سيناريوهات التطبيق النموذجية لموصلات ACAR
في الهندسة العملية، يطبق ACAR عادة على المقاطع الخطية التي تتطلب متطلبات شاملة لقوة الموصل، والوزن، والتكيف البيئي، وهو مناسب بشكل خاص للسيناريوهات التي يحتاج فيها الأداء الهيكلي إلى تحسين دون استخدام نواة فولاذية.
خطوط النقل العلوية متوسطة الامتداد
في الأقسام الخطية التي تتجاوز متطلبات الامتداد AAC ولكن لا تفضل الهياكل ذات النواة الفولاذية، يوفر ACAR خيارا أكثر توازنا بين القوة والوزن.

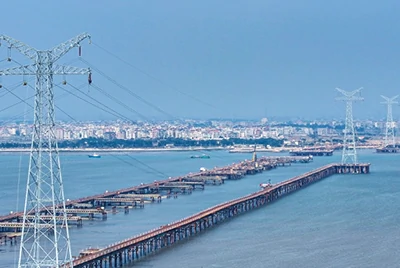

أقسام الخطوط الساحلية وعالية الرطوبة
يساعد الهيكل المصنوع بالكامل من الألمنيوم في تقليل خطر التآكل، مما يجعله مناسبا لخطوط النقل والتوزيع في البيئات الساحلية أو الرطبة أو المسببة للتآكل.
مشاريع تطوير وتجديد خطوط النقل الحضرية
عندما تكون قدرة البرج على تحمل الحمل محدودة أو لا تكون الهياكل القائمة مناسبة للوزن الإضافي، يمكن ل ACAR أن يكون بديلا للموصلات ذات النواة الفولاذية.
المشاريع الحساسة لتكاليف التشغيل والصيانة طويلة الأمد
من خلال تجنب المشكلات المتعلقة بنواة الفولاذ، تساعد ACAR في تبسيط اعتبارات الصيانة طويلة الأمد وهي مناسبة للمشاريع التي تركز على الاستقرار التشغيلي وعمر الخدمة.
طرق التوريد والسعة
تقدم تشالكو موصلات ACAR عارية مسبقة السلسلة لمشاريع نقل وتوزيع الطاقة العلوية. تتميز الموصلات بهيكل خيوط متحدة المركز، حيث تستخدم الألمنيوم عالي التوصيل من سلسلة 1350 كمادة خارجية لحمل التيار، وسبيكة الألمنيوم 6201 أو ما يعادلها من سبيكة ألمنيوم Mg-Si كنواة تعزيز، محققة توازنا معقولا بين التوصيل والقوة الميكانيكية.

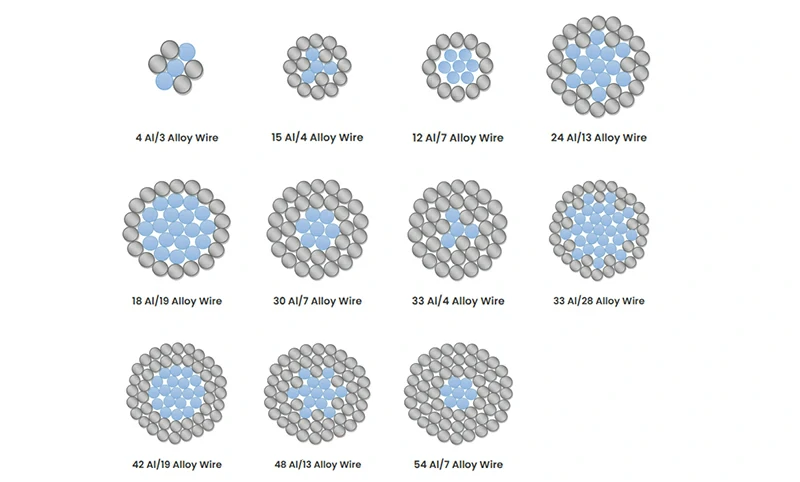

هيكل الموصل: يمكن تكوين عدد خيوط أسلاك الألمنيوم وسبائك الألمنيوم التابعة ل ACAR وفقا لمتطلبات المشروع. تشمل الأشكال الهيكلية الشائعة مخططات التجعيد المتراكز مع نسب مختلفة من الألمنيوم الموصل إلى نوى السبائك، وتستخدم لمطابقة مساحة المقطع العرضي، ومتطلبات الامتداد، وظروف الإجهاد للخط. عادة ما يتم تأكيد التصميم الإنشائي المحدد بالتزامن مع معايير تصميم الخط والمعايير المعمول بها.
نموذج التوريد: عادة ما يستخدم ACAR في شكل موصل عاري، وهو مناسب للتشغيل طويل الأمد في بيئات النقل العلوية. بالنسبة للتطبيقات التي تتضمن طبقات حماية إضافية، أو هياكل مركبة، أو تكوينات غير قياسية، يمكن لشركة تشالكو إجراء تقييمات جدوى تقنية بناء على ظروف المشروع والمساعدة في تقديم اقتراحات الحلول المقابلة ودعم التنسيق خلال مرحلة الاتصال الهندسي.
للتأكد من التكوين الهيكلي، نطاق المعاملات، أو توافق موصلات ACAR مع المشروع، يرجى التواصل مع تشالكو للحصول على الدعم الفني.
المعايير التقنية للموصلات ACAR
ACAR هو موصل علوي خاص بالمشروع، ويجب تأكيد هيكله ومعاييره الفنية بالتزامن مع امتداد الخط، وظروف الإجهاد، والعوامل البيئية. المعايير التالية هي لاختيار الهندسة والإشارة إلى المخطط؛ يمكن تعديل التكوين المحدد وفقا لمتطلبات المشروع.
الشكل الإنشائي: الخطوط المتداخلة
المادة الحاملة للتيار الخارجي: سلسلة 1350 ألمنيوم عالي التوصيل
مادة تعزيز النواة: سبيكة ألمنيوم 6201 أو ما يعادلها من سبيكة Al-Mg-Si
تركيبات المشاركات: يمكن تكوينها حسب احتياجات المشروع (أمثلة على الهياكل تشمل 12/7، 18/19، 30/7، إلخ).
معايير التنفيذ والمواصفات الهندسية
- ASTM B524 / B524M – سبائك الألمنيوم الموصلة المعززة (ACAR)
- IEC 61089 – الموصلات العلوية (ما يعادلها الهندسي)
- CSA C61089 – ينطبق على بعض المشاريع الأمريكية الشمالية
الأنظمة المعيارية المختلفة لها طرق مختلفة للتعبير عن المعلمات. يمكن لشركة تشالكو تقديم دعم فني مطابق لمتطلبات المشروع.
| الخصائص الكهربائية والميكانيكية النموذجية | ||
| عناصر المعلمات | النطاق المرجعي | توضيح |
| التوصيلية (طبقة الألمنيوم الخارجية) | ≥ 61٪ IACS | مبني على سلسلة 1350 من الألمنيوم الموصل |
| توصيل نواة السبائك | 52.5–53.0٪ IACS | سبيكة الألمنيوم 6201 |
| مقاومة التيار المستمر عند 20°C | 0.03 – 0.60 Ω/كم | مرتبط بمساحة المقطع العرضي والبنية |
| قوة الانكسار المصنفة | 30 – 200 كيلو نيوتن | يتم تحديدها بواسطة نسبة لب السبائك |
| وزن السلك | 150 – 3500 كجم/كم | أخف وزنا من الموصلات ذات النواة الفولاذية من نفس الدرجة |
| درجة حرارة التشغيل المستمرة | ≤ 90 درجة مئوية | الحالات الشائعة للخطوط العلوية |
| مقاومة درجة الحرارة قصيرة المدى | ≤ 200 درجة مئوية | مرجع حالة التشغيل قصيرة الأجل |
| مرجع الأداء الفيزيائي | |
| المشروع | القيمة النموذجية |
| الكثافة (20°C) | ≈ 2.70 جم/سم³ |
| معامل المرونة | معدل GPa من 55 إلى 62 (يختلف حسب الهيكل) |
| معامل التوسع الخطي | ≈ 23 × 10⁻⁶ /°C |
| ملاحظة: الخصائص الفيزيائية مرتبطة بعدد الخيوط، والبنية، ونسبة السبائك، وهي مخصصة فقط للتقدير الهندسي. | |
الأسئلة الشائعة
س1: ما هي الفروقات الرئيسية بين موصلات ACAR وموصلات ACSR؟
ج1: تستخدم ACAR هيكلا من الألمنيوم بالكامل، مع نواة تعزيز من سبائك الألمنيوم لتحسين القوة الميكانيكية. لا يقدم نواة فولاذية، مما يوفر مزايا من حيث التحكم في الوزن ومقاومة التآكل. يوفر ACSR قوة أعلى مع قلب فولاذي، وهو أكثر ملاءمة للخطوط ذات الامتداد الطويل أو عالي الجهد.
س2: هل يمكن ل ACAR استبدال AAC أو ACSR؟
ج2: في الهندسة العملية، عادة ما تستخدم AAC وACAR وACSR معا حسب الامتداد والإجهاد والظروف البيئية لأقسام الخط المختلفة، بدلا من أن تكون بديلا واحدا. غالبا ما يستخدم ACAR للأقسام متوسطة الامتداد التي توازن بين القوة والوزن ومقاومة التآكل.
س3: هل ACAR الذي توفره شركة Chalco هو موصل نهائي أم مادة خام؟
ج3: يمكن لشركة تشالكو تزويد موصلات ACAR العالقة ودعم تكوين الهيكل والمعلمات وفقا لمتطلبات المشروع. يجب تأكيد طرق التوريد المحددة بناء على ظروف المشروع.
س4: هل تقدم ACAR العزل أم هياكل التراكب الداخلية؟
ج4: يستخدم ACAR عادة كموصلات عارية. بالنسبة للمتطلبات التي تشمل طبقات حماية إضافية أو هياكل غير قياسية، يمكن لشركة تشالكو إجراء تقييم جدوى تقنية بناء على ظروف المشروع والمساعدة في تقديم توصيات للحلول المناسبة.
س5: ما هي المعايير التي يلتزم بها موصل ACAR؟
ج5: عادة ما تلتزم ACAR بمعايير الموصلات العلوية مثل ASTM B524/B524M، ويمكن أن تشير إلى أنظمة مثل IEC 61089 وCSA C61089 للتكوين الفني حسب احتياجات المشروع.
لتأكيد التكوين الهيكلي، نطاق المعلمات، أو نظام التكيف القياسي لموصلات ACAR تحت ظروف خطوط محددة، يرجى التواصل مع تشالكو للتواصل الفني وتنسيق المشروع.
