Hồ sơ nhôm phòng sạch

Hồ sơ nhôm phòng sạch đề cập đến một hệ thống nhôm đùn và phụ kiện cho tường, trần nhà, khung cửa ra vào / cửa sổ và chuyển tiếp phòng sạch. Các thuộc tính chính là bề mặt có đường may thấp, phẳng, không xốp và dễ lau chùi, với việc lắp đặt nhanh theo mô-đun và bảo trì thuận tiện.

• Các mối nối hợp vệ sinh: Coving + flush, các nút có đường may thấp làm giảm bẫy hạt, giúp làm sạch / khử trùng hiệu quả hơn.
• Giao hàng xây dựng nhanh: Phù hợp với khuôn hiện có + Cắt sẵn / Khoan trước để giảm thiểu hàn và bụi, rút ngắn thời gian chết.
• Khả năng tương thích hệ thống: Các tấm / miếng đệm / H- / U-trims / cửa ra vào và cửa sổ hoạt động cùng nhau để tạo thành một bề mặt kín khí liên tục; thân thiện với bảo trì.
• Hoàn thiện và chống ăn mòn: Anodized / Sơn tĩnh điện với sự thay đổi màu ΔE được kiểm soát; chống lại các chất tẩy rửa thông thường, ngoại hình ổn định và TCO thấp hơn.

Chalco cung cấp hệ thống nhôm một cửa: thư viện khuôn sẵn sàng + phụ kiện hoàn chỉnh + cắt sẵn / khoan trước + lấy mẫu nhanh, hỗ trợ sản xuất OEM / hợp đồng và Phù hợp với khuôn hiện có. Chúng tôi có thể cung cấp danh mục PDF và biểu đồ khả năng tương thích / vị trí. Các nguyên tắc thiết kế phù hợp với ISO 14644-4 và tài liệu phù hợp với GMP Phụ lục 1 để hỗ trợ tuân thủ và giao hàng đúng hạn.

Bạn không biết bắt đầu từ đâu? Chọn ngành hoặc mô-đun hệ thống của bạn để chuyển trực tiếp đến các giải pháp và thông số kỹ thuật có liên quan (Hồ sơ nhôm phòng sạch).

Tại sao chọn nhôm cho hệ thống phòng sạch

Bạn vẫn đang lựa chọn giữa thép không gỉ / nhựa và nhôm? Kiểm tra bốn điểm này, sau đó nhấp vào các liên kết để biết chi tiết.

• Hiệu quả lắp đặt: Cắt trước / khoan trước, ít hàn và bụi, thời gian ngừng hoạt động ngắn hơn.
• Vệ sinh & Ngoại hình: Bề mặt không xốp + Lớp hoàn thiện Anodized / Sơn tĩnh điện, dễ dàng làm sạch với ΔE được kiểm soát (xem "Hoàn thiện").
• Khả năng tương thích hệ thống: Hoạt động với các tấm, miếng đệm và trang trí H / U để tạo thành một con dấu liên tục ổn định hơn (xem "Mô-đun & Thành phần Hệ thống").
• Chi phí & Cung cấp: Nhẹ cho chi phí hậu cần thấp hơn; Phù hợp với khuôn hiện có làm giảm dụng cụ; OEM được hỗ trợ (xem "Tại sao lại là chúng tôi").

Tổng quan về mô-đun và thành phần hệ thống

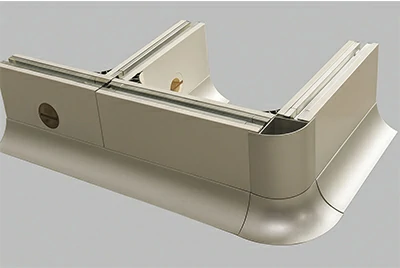

Hệ thống Coving

Trong các vùng sạch, Coving là mặc định. Bằng cách kết hợp bán kính bên trong / bên ngoài / kép với đế và đầu nối định vị, các vòng quay từ tường đến tường, từ tường đến sàn và mở cửa trở thành các vòng đệm liên tục phẳng, đường may thấp — thân thiện với việc lau và phun xuống, sẵn sàng kiểm tra và phù hợp với các nguyên tắc ISO 14644-4 về các đường nối và khả năng làm sạch tối thiểu.

Liên hệ ngay

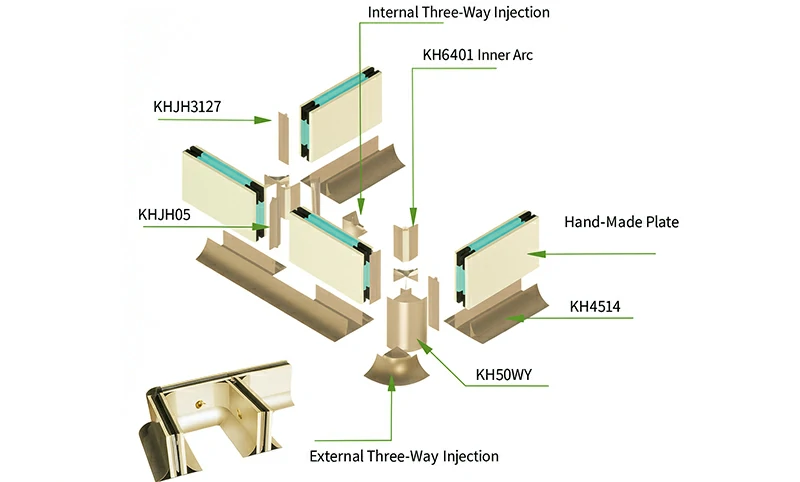

Các thành phần và chức năng

Bán kính ngoài KH50WY (R≈50)

Chuyển đổi góc ngoài mượt mà; thường được kết hợp với đế để tránh bẫy bụi bẩn.

KH6401 Bán kính bên trong

Làm tròn các góc bên trong; bịt kín cùng hướng với rãnh / miếng đệm bảng điều khiển.

KH4514 Bán kính đôi

Rẽ hai chiều cho các cạnh cột/thanh chắn cửa, giữ tính liên tục về mặt hình ảnh và vệ sinh.

Cơ sở KH36LDZ

Chân đế ở giao lộ từ tường đến sàn; Nhận bán kính bên trong / bên ngoài để lau và thoát nước dễ dàng hơn.

KHJH05 Mảnh định vị

Mảnh ngắn để định vị / cố định cấu hình coving và cơ sở.

KHJH3127 Đầu nối định vị

Căn chỉnh / kết nối để củng cố tính toàn vẹn của nút.

Nếu khu vực của bạn không quan trọng, hạn chế về không gian hoặc nhạy cảm với ngân sách, chúng tôi cũng có thể cung cấp chuyển tiếp Góc vuông, miễn là duy trì độ xả và kín khí.

Ghi chú lựa chọn và cài đặt

• Xác nhận độ dày bảng điều khiển / chiều rộng khe / loạt miếng đệm trước, sau đó khớp với hồ sơ; Cắt sẵn / Khoan sẵn để giảm bụi và lao động tại chỗ.
• Giữ bán kính thống nhất (ví dụ: R50) để xe đẩy đi qua và hình thức nhất quán.
• Kết thúc: mặc định Anodized; sử dụng sơn tĩnh điện cho các khu vực đặc trưng; đánh giá lớp tiêu tán ESD cho các vùng điện tử / bán dẫn.

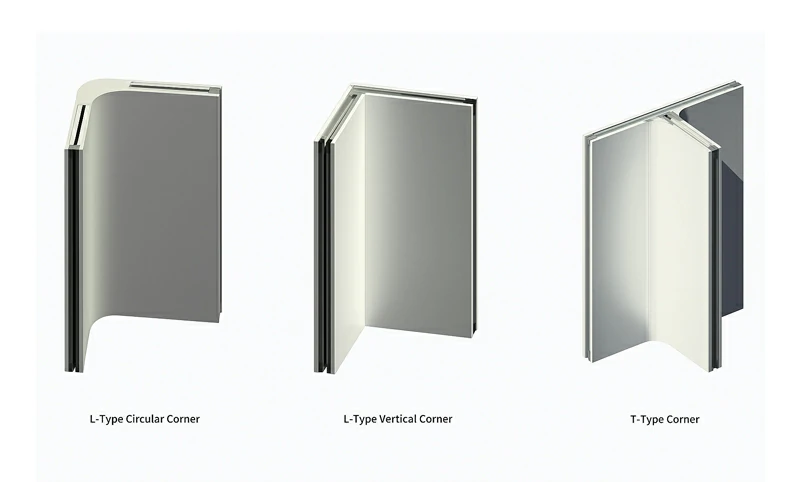

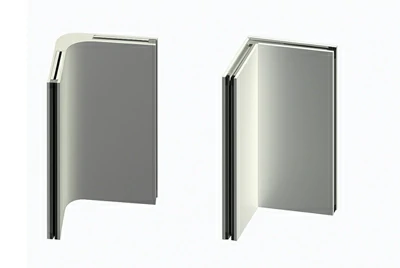

Chuyển tiếp góc vuông

Với độ phẳng và độ kín khí được đảm bảo, hãy sử dụng các cấu hình góc vuông, dải áp suất góc vuông / snap-in và nắp cuối để có vẻ ngoài sắc nét với yêu cầu không gian nhỏ hơn. Mẹo lựa chọn: chọn cấu hình theo độ dày bảng điều khiển / chiều rộng khe / miếng đệm; thống nhất độ cao với cửa và Hướng dẫn sàn có thể điều chỉnh; Thêm các miếng đệm khi cần thiết để tránh các mối nối bước. Khuyến nghị: ưu tiên đi vào các khu vực nhạy cảm với kiểm toán; Các góc vuông thích hợp cho những khu vực khô ráo hoặc nơi thiết bị tiếp giáp với tường.

Tường / Khung vách ngăn & Edge Trims

Hệ thống vách ngăn bao gồm các trụ thẳng đứng / dầm ngang cộng với các trang trí H / U, H-Joiners trung tâm, Người tham gias, thanh dẫn sàn / trên cùng và miếng đệm. Mục tiêu là tạo ra các bề mặt phẳng, liên tục, kín khí ở mọi nút, hỗ trợ lắp ráp mô-đun và thay thế sau này.

Liên hệ ngay

Các thành phần và chức năng

• Chuyển đổi từ sàn sang bảng điều khiển: Hướng dẫn sàn / ốp chân tường + bán kính bên trong hoặc chân tường vịnh; ví dụ: JH5015 (thanh dẫn sàn), KH6401 (bán kính bên trong), JH5010L / JH6009L (nắp cuối).
• Tường đến tường (Phẳng): Trung tâm H-Joiner (ví dụ: JH5005 / JH28) cho các mối nối đối đầu hai bảng — bề ngoài phẳng và dễ dàng tháo rời.
• Vách ngăn có thể tháo rời: Người tham gia (ví dụ: ZL331 / ZL332), được vặn vít, thích hợp cho các khu vực thiết bị và thay đổi trong tương lai.
• Edge Trim & End Closure: U-trim / end posts để kết thúc gọn gàng ở các đầu tường, khe hở và rẽ.

JH5015

KH6401

JH5010L

H-Joiner

Người tham gia

Cắt chữ U

Ghi chú lựa chọn và cài đặt

• Xác nhận độ dày bảng điều khiển / chiều rộng khe / loạt miếng đệm trước, sau đó chọn cấu hình; đặt hàng với Pre-cut / Pre-drilled để giảm bụi và lao động tại chỗ.
• Căn chỉnh độ cao và bán kính với Hệ thống Coving, thanh dẫn sàn và cửa ra vào để đảm bảo giao thông thông suốt và giao diện sẵn sàng kiểm tra.
• Kết thúc: mặc định Anodized; sử dụng sơn tĩnh điện trong các khu vực đặc trưng; đánh giá bề mặt tiêu tán ESD cho các vùng điện tử / bán dẫn.
• Tài liệu: hỗ trợ Match Existing Dies, cung cấp CAD / DXF và biểu đồ tương thích / khe cắm để chuyển giao kỹ thuật nhanh chóng.

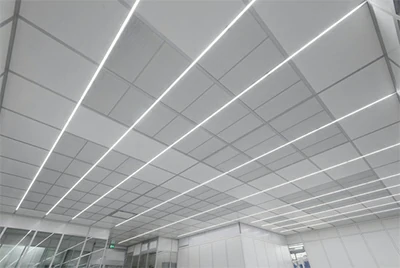

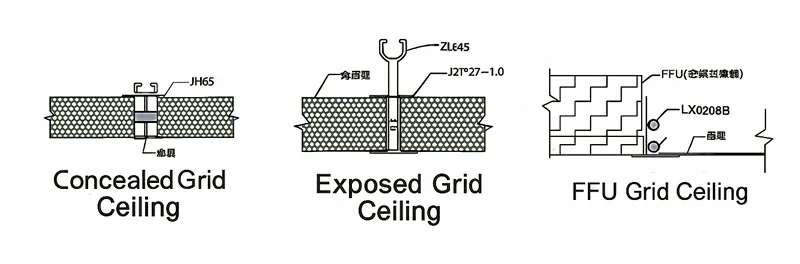

Trần chịu tải & lưới (Ceiling Grid)

Được sử dụng để mang khung FFU / chiếu sáng / HEPA trong khi vẫn giữ cho trần nhà phẳng và đường may thấp, với khả năng tiếp cận thuận tiện để bảo trì. Có ba tùy chọn:

Lưới giấu (Flush & Clean)

Lưới tiếp xúc (Hiệu quả về chi phí)

Lưới FFU gia cố (Tải cao)

Các thành phần cốt lõi

• Dầm / tàu sân bay chính, lưới thứ cấp, dải áp lực / dải snap-in, móc treo / dây buộc chống địa chấn, mô-đun truy cập
• Hoạt động với các tấm tường / coving / viền để tạo thành một bề mặt kín khí liên tục
• Độ cao thống nhất với cửa và Hướng dẫn sàn có thể điều chỉnh để tránh các mối nối bậc
• Hỗ trợ các đai ốc được cắt sẵn / khoan sẵn và lắp đặt sẵn để giảm bụi và lao động tại chỗ
• Kết thúc: Anodized hoặc sơn tĩnh điện; hỗ trợ Phù hợp với khuôn hiện có

Tàu sân bay / Chùm trung tâm

Dải áp suất / Dải Snap-in

Chùm tia FFU

Ghi chú lựa chọn

• Mô-đun & tải: 600×600/1200×600 / 2×4 ft; Tính điểm treo theo trọng lượng và nhịp của thiết bị.
• Niêm phong & Xả nước: thích Lưới giấu cho các khu vực cao cấp; Tránh các bậc thang và đường nối bóng ở cửa sập ra vào.
• Mở thiết bị: dự trữ các đường cắt và quyền truy cập cho khung FFU / chiếu sáng / bộ lọc và các tuyến đường bảo trì.

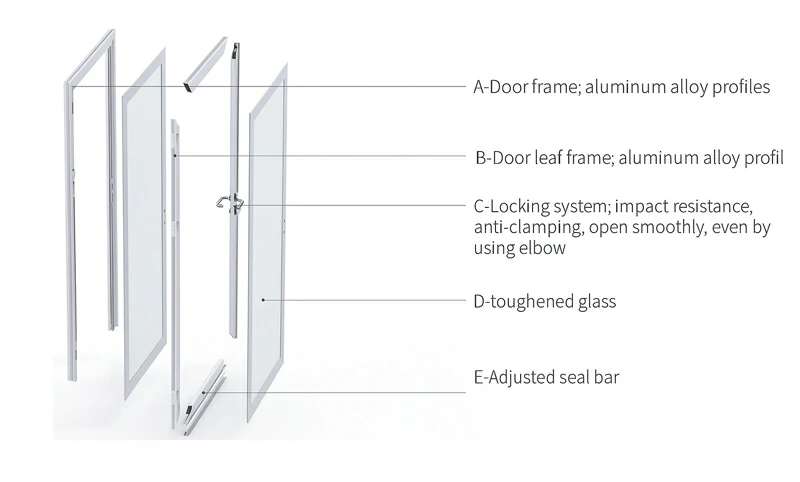

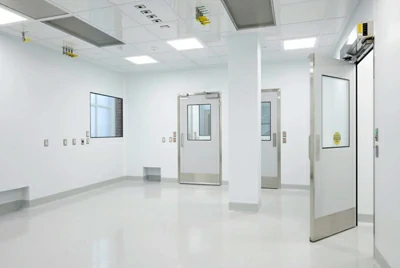

Hệ thống cửa ra vào / cửa sổ quan sát

Được thiết kế để lắp đặt cửa phòng sạch và Cửa sổ quan sát phẳng, đường may thấp, cân bằng áp suất với mở tần số cao. Khung cửa, khung lá cửa, Dải áp suất / miếng đệm và kính / tấm hoạt động phối hợp. Hỗ trợ cắt trước / khoan sẵn và phù hợp với khuôn hiện có để lắp ráp hiệu quả và bảo trì dễ dàng.

Liên hệ ngay

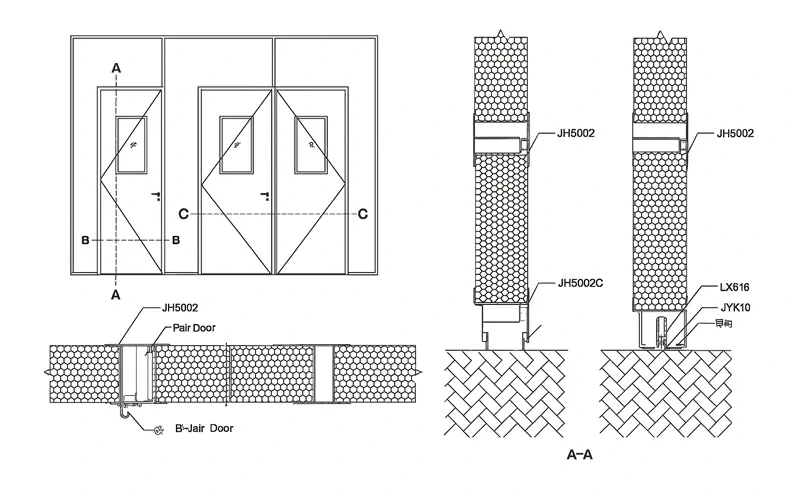

Các thành phần cốt lõi

• Khung cửa / Khung cửa-lá: 40/50/75 cấu hình sê-ri; khung cửa và lá ngồi phẳng; Tương thích với các tấm tổ ong / bánh sandwich bằng kính hoặc nhôm.
• Hệ thống niêm phong: Dải niêm phong có thể điều chỉnh + Con dấu đáy tùy chọn (thả tự động); chọn ngưỡng / Hướng dẫn sàn có thể điều chỉnh để đáp ứng nhu cầu áp lực và giao thông.
• Khung cửa sổ quan sát: Các đơn vị cố định, kính hai lớp hoặc kín; Dải áp suất bên trong / bên ngoài khóa lại với nhau để giảm ngưng tụ hơi nước và bẫy bụi.
• Edge & Transition: Căn chỉnh với các đường viền H / U trên tường, Coving và các thanh dẫn trên / sàn ở độ cao thống nhất để tạo thành một mặt phẳng kín khí liên tục.
• Giao diện phần cứng: Ghế dành riêng cho bản lề, tay nắm cửa, khóa xi lanh / liên kết; Kính / phần cứng do khách hàng chỉ định có thể được sử dụng — chúng tôi xử lý cấu hình và khả năng tương thích phù hợp.

Ghi chú lựa chọn

• Kích thước mở rõ ràng và hướng xoay (đơn / đôi, trái / phải); Chỉ định xem bảng điều khiển tầm nhìn có cần thiết hay không.
• Phù hợp với độ dày bảng điều khiển / chiều rộng khe / loạt miếng đệm; cửa sổ mở rõ ràng và độ dày kính (thông thường 5–10 mm hoặc cách nhiệt).
• Chênh lệch áp suất mục tiêu và mức độ sạch để chọn ngưỡng / Con dấu đáy.
• Kết thúc & Màu sắc: Anodized hoặc sơn tĩnh điện; đánh giá lớp tiêu tán ESD cho các tình huống điện tử.
• Cài đặt & Bảo trì: Đầu nối góc nhúng sẵn, cắt sẵn / khoan sẵn; giữ các nút A-A / B-B / CC thẳng hàng với tường / trần để bảo dưỡng thuận tiện.

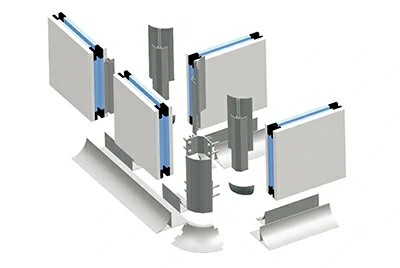

Hướng dẫn sàn / Cove Skirting / Hệ thống cạnh sàn

Tạo ra một lớp đệm phẳng, liên tục, có thể làm sạch giữa các tấm tường và sàn (epoxy / PVC / gạch, v.v.), hấp thụ dung sai tích tụ và san phẳng sàn; Tại cửa, cân bằng lối đi trơn tru với niêm phong áp suất. Chọn viền cạnh thẳng hoặc Cove Scirting (ví dụ: dòng R) để đáp ứng các cấp độ vệ sinh và hạn chế về không gian.

Liên hệ ngay

Các thành phần chức năng

Hướng dẫn sàn có thể điều chỉnh

Bù đắp độ dày sàn và độ lệch san lấp mặt bằng; tạo điều kiện bảo trì sau này.

Hướng dẫn sàn chặn nước

Các tính năng nhỏ giọt / dừng giúp giảm rửa và thấm.

Hướng dẫn trên và dưới (Vùng cửa)

Hoạt động với Bottom Seal / ngưỡng để cân bằng khả năng duy trì áp suất và lưu lượng xe đẩy.

Kênh sàn (Kênh tiện ích)

Cạnh/chuyển tiếp cho thiết bị, hệ thống cáp hoặc vị trí thoát nước.

Trang trí chân tường

Chân tường thẳng mang lại vẻ sắc nét; Cove Skirting thân thiện với vệ sinh và thân thiện với cây lau nhà, liên tục với tường Coving.

Filler góc hướng dẫn sàn có thể điều chỉnh

Ghép nối với Hướng dẫn sàn có thể điều chỉnh để che các khoảng trống và tạo thành một con dấu liên tục cho chân tường thẳng hoặc coved.

Ghi chú lựa chọn và cài đặt

• Xác nhận loại sàn và độ dày; phù hợp với phạm vi điều chỉnh và phương pháp cố định (neo hóa học / bộ phận nhúng).
• Vệ sinh cao hoặc khu vực ẩm ướt: ưu tiên Cove Skirting; Các khu vực khô ráo hoặc hạn chế không gian: các đường viền cạnh thẳng được chấp nhận.
• Giữ độ cao và bán kính thống nhất với các khu vực tường / Coving / cửa để tránh các bậc thang và làm sạch các góc chết.
• Sử dụng miếng đệm + keo kết cấu niêm phong kép; thêm khe co giãn khi cần thiết; phối màu với các tấm sàn / tường.
• Đề xuất Cắt sẵn / Khoan sẵn với đai ốc nhúng sẵn để giảm bụi và lao động tại chỗ; Xác nhận mẫu trước khi sản xuất hàng loạt.

Phần cứng kết nối & buộc chặt

Được sử dụng để lắp ráp nhanh chóng, định vị chính xác và tạo ra các con dấu liên tục trên các bức tường, Coving, trần nhà, cửa ra vào / cửa sổ và thanh dẫn sàn. Toàn bộ phạm vi phù hợp với các mô-đun sê-ri 40/50/75, hỗ trợ Cắt trước / Khoan trước, cung cấp lớp hoàn thiện Anodized / Sơn tĩnh điện và có thể được cung cấp dưới dạng bộ dây buộc hoàn chỉnh (M6 / M8 thông thường).

Liên hệ ngay

Nhóm chức năng

• Đầu nối góc: Các miếng tee / chéo / bốn chiều củng cố các khúc cua quan trọng, đảm bảo độ cứng tổng thể và tính liên tục của xả.
• Dải / Khối áp suất: Kẹp các tấm / kính để tạo thành một mặt kín khí — ảnh hưởng trực tiếp đến độ sạch và kết quả kiểm tra.
• Bản lề & Chốt: Các giao diện cốt lõi cho hoạt động của cửa và niêm phong áp lực - ảnh hưởng đến việc tiếp cận và an toàn.
• Móc treo / Cà vạt: Mang FFU / đèn chiếu sáng / thành viên lưới và điều khiển lắc lư — chìa khóa cho độ tin cậy của trần nhà và hiệu quả bảo trì.

Đầu nối góc

Tay áo / Khối nối

Nút góc

Khối kẹp

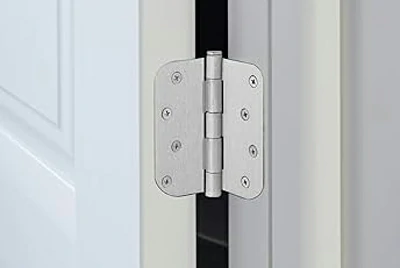

Bản lề

Turnbuckle / Cà vạt

L Giá đỡ / Hỗ trợ

Phân đoạn Coving

Nắp Coving / Nắp đậy Snap-on

Bộ dụng cụ & Cung cấp

• Phạm vi phủ sóng hệ thống hoàn chỉnh: Các góc, trang trí tường / cạnh, trần nhà, cửa ra vào / cửa sổ, giao diện sàn — đồng nhất với các mô-đun 40/50/75.
• Bộ đóng gói sẵn: Bộ dụng cụ dựa trên hệ thống (bao gồm ốc vít M6 / M8, miếng đệm, tấm định vị) để giao hàng sẵn sàng lắp đặt.
• Thân thiện với xây dựng nhanh: Các tính năng cắt sẵn / khoan sẵn và định vị giúp giảm bụi và lao động tại chỗ; lắp ráp ổn định.
• Tài liệu & Tùy chỉnh: BOM + bản vẽ PDF + hướng dẫn cài đặt bao gồm; OEM và phù hợp với khuôn hiện có được hỗ trợ (tùy chọn EN 10204 3.1).

Các mô-đun này bao gồm các góc, tường / viền cạnh, trần nhà, cửa ra vào, giao diện sàn và phụ kiện. Tận dụng thư viện khuôn sẵn sàng cộng với chế tạo nhanh được cắt sẵn / khoan sẵn, với lớp hoàn thiện Anodized / Sơn tĩnh điện (ESD tùy chọn), chúng phù hợp với cả bản dựng mới và trang bị thêm, phù hợp với các nguyên tắc ISO 14644-4 về các đường nối tối thiểu và khả năng làm sạch. Chúng tôi có thể cung cấp đầy đủ bộ dụng cụ phù hợp với bản vẽ, với BOM và hướng dẫn cài đặt, hỗ trợ OEM / khuôn phù hợp và xác nhận mẫu.

Thiết kế riêng

Phòng sạch nhôm hồ sơ Gallery

Giải pháp công nghiệp

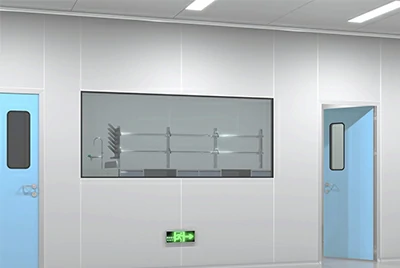

Giải pháp dược phẩm và thiết bị y tế

Để làm sạch tần số cao và kiểm tra nghiêm ngặt, chúng tôi cung cấp giải pháp Hồ sơ nhôm phòng sạch một cửa được xây dựng xung quanh các nút coving & low-seam, flush & airkín, và xây dựng nhanh theo mô-đun, bao gồm các khu vực ISO Class 5–8 đồng thời hỗ trợ trang bị thêm nhanh chóng và chấp nhận đúng hạn.

Cấu hình cốt lõi

• Góc & Chân tường: R25–R50 coving + Cove Skirting để loại bỏ các khớp bóng 90 °; Bán kính thống nhất hỗ trợ giao thông và làm sạch xe đẩy.
• Cửa ra vào / Cửa sổ & Độ kín khí: Khung cửa phẳng + Hướng dẫn sàn có thể điều chỉnh; khe hở cửa ≤2 mm. Cửa sổ quan sát phẳng; kính cách nhiệt chống sương mù tùy chọn.
• Trần & tải: Ưu tiên lưới giấu kín; mô-đun 600×600/1200×600 / 2×4 ft; đáng tin cậy cho HEPA / FFU / chiếu sáng, với quyền truy cập dịch vụ dành riêng.
• Tường & Edge Trims: Dải áp suất + miếng đệm liên tục tạo ra một mặt kín khí liên tục; hỗ trợ Cắt sẵn / Khoan sẵn để lắp ráp hiệu quả và bảo trì dễ dàng.
• Vật liệu & Làm sạch: Mặc định 6063 (tùy chọn 6061/6060); anodize 10–15 μm hoặc sơn tĩnh điện 60–80 μm; chịu được IPA / H₂O₂. Tùy chọn ESD 10⁶–10⁹ Ω.

Hỗ trợ tuân thủ và giao hàng

Thiết kế / tài liệu phù hợp với ISO 14644-4, EU GMP Phụ lục 1, FDA cGMP; các dự án thiết bị y tế tuân theo tài liệu / truy xuất nguồn gốc ISO 13485. Die-match / OEM, xác nhận mẫu, hướng dẫn cài đặt BOM + và EN 10204 3.1 tùy chọn có sẵn.

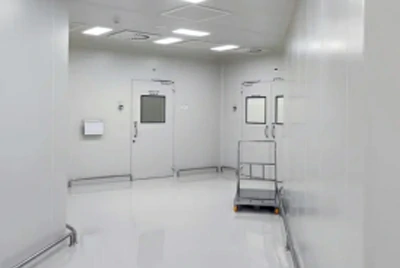

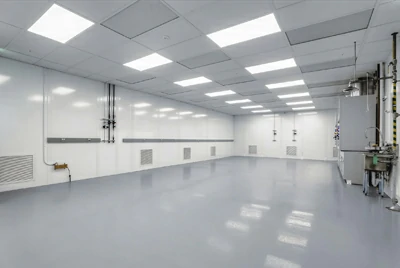

Giải pháp thực phẩm / đồ uống / mỹ phẩm

Với việc làm sạch ướt định kỳ, vệ sinh hóa chất và kiểm tra, các vòng quay từ tường đến sàn phải ở đường may thấp, dễ rửa và tránh nước chảy ngược. Chúng tôi ưu tiên coving bán kính lớn + Cove Scirting, cửa ra vào / cửa sổ phẳng với thanh dẫn sàn chặn nước và các trang trí kín liên tục để đáp ứng nhu cầu kiểm soát vệ sinh bên trong và ISO Class 7–8.

Những điểm chính

• Góc & Chân tường: Ưu tiên R50–R75 coving + Cove Skirting để loại bỏ các khớp bóng 90 °; chịu được lau / xả áp suất cao mà không có cặn.
• Cạnh sàn & thoát nước: Hướng dẫn sàn chặn nước + độ dốc sàn 1–2%; Các tính năng nhỏ giọt / dừng tùy chọn để giảm dòng chảy ngược/thấm.
• Cửa ra vào / Cửa sổ & Kín khí: Khung phẳng; không có / ngưỡng thấp + Con dấu đáy; khe hở cửa ≤2 mm để kiểm soát áp suất và lưu lượng xe đẩy.
• Vật liệu & Hoàn thiện: 6063; khuyến nghị sơn tĩnh điện 70–90 μm (hoặc anodize 12–15 μm), chịu được chất tẩy rửa kiềm / clo / bậc bốn; Ưu tiên ốc vít 304/316.
• Tường & Trang trí: Dải áp lực + miếng đệm để niêm phong liên tục; độ cao thống nhất; Tránh các bậc thang và bẫy bụi bẩn ở các khe hở ra vào.

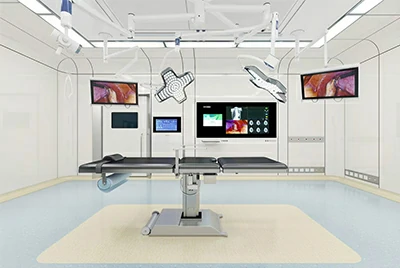

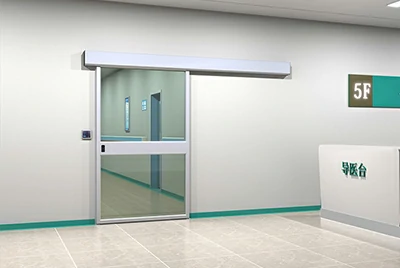

Giải pháp bệnh viện / OR / ICU

Tập trung vào kiểm soát nhiễm trùng và khử trùng thường xuyên - nhấn mạnh vào coving & các đường nối thấp, xả các nút kín, lưu thông trơn tru và kiểm soát quyền riêng tư. Thích hợp cho các phòng mổ, ICU và phòng thí nghiệm có vệ sinh và kiểm tra liên tục.

Những điểm chính

• Góc & ốp chân tường: Đối với tường đến tường / tường đến sàn / cửa lộ ra, hãy ưu tiên R25–R50 coving + Cove Skirting; Thống nhất độ cao để giảm làm sạch các góc chết.
• Cửa kín gió & Truy cập: Cửa kín gió tự động trượt / xoay; khe hở cửa ≤2 mm. Không / ngưỡng thấp + Con dấu đáy / Hướng dẫn sàn có thể điều chỉnh để đảm bảo dòng chảy của cáng / xe đẩy trơn tru.
• Cửa sổ quan sát & Quyền riêng tư: Khung phẳng với kính kép / cách nhiệt; rèm tích hợp tùy chọn để đảm bảo quyền riêng tư trong quá trình làm thủ tục.
• Trần & Dịch vụ: Lưới giấu kín; giao diện cho dòng chảy / bộ lọc tầng và chiếu sáng, với các tuyến đường bảo trì (thiết bị của khách hàng, hồ sơ của chúng tôi).
• Hoàn thiện và làm sạch: 6063; anodize 10–15 μm hoặc sơn tĩnh điện 60–80 μm, chịu được rượu / quat; Hành lang có thể sử dụng bảo vệ / đường ray va chạm.
• Phối hợp áp suất: Thực hiện theo quy hoạch áp suất dương / âm của bệnh viện; Sử dụng niêm phong liên tục ở cửa ra vào và cửa sổ phẳng để giảm rò rỉ và bẫy bụi bẩn.

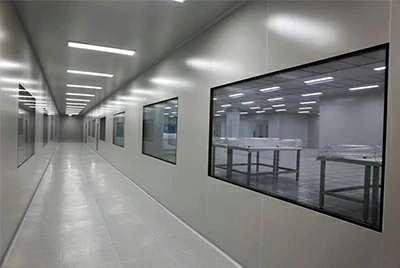

Giải pháp bán dẫn / điện tử (ESD | ISO Lớp 5–7)

Lĩnh vực bán dẫn yêu cầu cả kiểm soát hạt và bảo vệ tĩnh. Trong khi duy trì hiệu quả bảo trì và tổ chức luồng không khí, hệ thống phải cung cấp các bề mặt tiêu tán, nối đất đáng tin cậy, tải FFU dày đặc và lớp hoàn thiện phát thải thấp — phù hợp với các khu vực sản xuất và thử nghiệm ISO Class 5–7.

Những điểm chính

• ESD & Grounding: Cấu hình với bề mặt tiêu tán (10⁶–10⁹ Ω); Cung cấp các điểm cất cánh và thử nghiệm trên mặt đất tại khung cửa / tường / trần nhà, với liên kết đẳng thế và các miếng đệm dẫn điện.
• Trần & tải: Bố trí các mô-đun 600×600/1200×600 / 2×4 ft cho FFU / HEPA / chiếu sáng; sử dụng lưới tải trọng cao/lưới giấu với lối đi dịch vụ dành riêng; kiểm soát độ lệch và lắc lư.
• Tường & niêm phong: Dải áp suất xả + miếng đệm liên tục tạo thành một mặt phẳng kín khí liên tục; khuyến nghị R coving ở các vùng quan trọng; Các góc vuông có thể chấp nhận được trong các khu vực chung nếu được giữ phẳng và đường may thấp.
• Cửa ra vào / Cửa sổ & Áp suất: Khoảng cách cửa ≤ 2 mm với Hướng dẫn sàn có thể điều chỉnh / Con dấu đáy; xả Cửa sổ quan sát để giảm nhiễu loạn và bẫy bụi.
• Giao diện Return-Air (Tùy chọn): Khung nhôm và viền phẳng để trả lại khe / lưới tản nhiệt; Khung mặt tháo nhanh tùy chọn để làm sạch. Khối lượng / thiết bị không khí bằng HVAC; Chúng tôi cung cấp các giao diện flush-seal cho các nút tường / trần / sàn.
• Vật liệu & Hoàn thiện: Mặc định 6063 (tùy chọn 6061/6060); Sơn tĩnh điện anodized hoặc VOC thấp để thoát khí thấp và dễ dàng làm sạch; ốc vít bằng thép không gỉ tùy chọn.

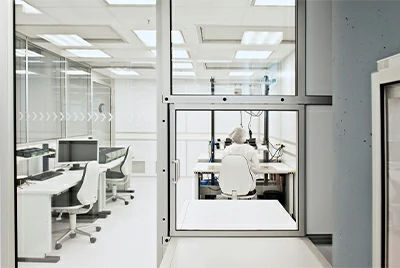

Giải pháp phòng thí nghiệm nghiên cứu / thử nghiệm / giảng dạy

Tập trung vào cấu hình lại linh hoạt, khả năng làm sạch đường may thấp và tuân thủ an toàn. Độ sạch điển hình là ISO Class 7–8 (các vùng quan trọng cục bộ đến 5–6). Hệ thống nhôm mô-đun hỗ trợ phân vùng, di dời và bảo trì nhanh chóng trong khi vẫn duy trì khả năng hiển thị kính và khả năng tiếp cận thiết bị.

Những điểm chính

• Vách ngăn linh hoạt: Tường mô-đun + Hướng dẫn sàn có thể điều chỉnh cho phép bố trí lại phòng / băng ghế nhanh chóng; cửa xả tiết lộ và Cửa sổ quan sát; Hỗ trợ các tấm tổ ong / bánh sandwich bằng kính hoặc nhôm.
• Corners & Trims: Các góc vuông có thể được sử dụng trong các khu vực chung nếu giữ phẳng; các vùng ẩm ướt / decon nên ưu tiên R coving + Cove Skirting để giảm các khớp bóng và cặn.
• Cửa ra vào và lối vào: Không / ngưỡng thấp + Con dấu đáy; khe hở cửa ≤ 2 mm; cửa sổ có thể được cách nhiệt kép / cách nhiệt với các tùy chọn chống sương mù.
• Trần và khoang thiết bị: Cấu hình các vị trí 600×600/1200×600/2×4 ft cho chiếu sáng / bộ lọc; Thích lưới giấu để dễ dàng bảo dưỡng và mở rộng.
• Hoàn thiện & Độ bền: 6063 nhôm; Anốt hóa 10–15 μm hoặc sơn tĩnh điện 60–80 μm, tương thích với các chất tẩy rửa thông thường; Thực hiện xác minh mẫu khi dự kiến tiếp xúc với thuốc thử đặc biệt.
• ESD tùy chọn: Bề mặt tiêu tán 10⁶–10⁹ Ω với các điểm nối đất dành riêng cho các khu vực điện tử / đo lường / thử nghiệm.
• Hỗ trợ giao hàng: Die-match + Pre-cut / Pre-drilled, với BOM và hướng dẫn cài đặt; mẫu và OEM có sẵn.

Dựa trên các ưu tiên tuân thủ và làm sạch của từng ngành, chúng tôi kết hợp coving, cửa ra vào / cửa sổ, trần nhà, tường và mép sàn để cung cấp các giải pháp xây dựng nhanh theo mô-đun tối thiểu, kín khí, trong lịch trình và ngân sách của bạn — cung cấp khuôn khớp, cắt trước / khoan trước, xác nhận mẫu và vận chuyển với hướng dẫn lắp đặt BOM +. Chúng tôi hỗ trợ OEM và giao hàng toàn cầu cho các dự án Hồ sơ nhôm phòng sạch của bạn.

Thiết kế riêng

Bề mặt hoàn thiện

Chúng tôi cung cấp hai giải pháp ngoại hình chính thống cộng với xử lý ESD tùy chọn để sử dụng trong phòng sạch — nhằm mục đích lấy dấu vân tay thấp, khả năng làm sạch, màu sắc ổn định và kiểm soát chi phí lâu dài.

Anodized

Vẻ ngoài kim loại mờ, có thể giặt được, chống phai màu, ít dấu vân tay hơn. Lý tưởng cho dược phẩm / y tế, khu vực ICU và khung cửa sổ quan sát. Độ dày và hình thức màng được kiểm soát theo ISO 7599 (điển hình 10–15 μm, dày hơn theo yêu cầu).

Sơn tĩnh điện

Làm sạch màu đồng nhất để phân vùng; chịu ẩm và tương thích với các chất tẩy rửa thông thường; Có sẵn chống chói có độ bóng thấp — phù hợp với thực phẩm / đồ uống / mỹ phẩm và hành lang công cộng. Độ bám dính theo tiêu chuẩn ISO 2409 hoặc ASTM D3359; độ bóng theo ISO 2813. Màng điển hình 60–80 μm (vùng ẩm ướt 70–90 μm theo thông số kỹ thuật dự án; điều khiển màu ΔE theo dự án).

ESD (Tùy chọn)

Đối với các khu vực điện tử / bán dẫn hoặc thử nghiệm, có bề mặt tiêu tán và các điểm nối đất dành riêng. Điện trở bề mặt 10⁶–10⁹ Ω, được thử nghiệm theo tiêu chuẩn IEC 61340; Hồ sơ thử nghiệm có thể được cung cấp cùng với giao hàng, theo sơ đồ địa điểm.

Lựa chọn nhanh

• Khử trùng tần số cao / giao diện kim loại → chọn Anodized.
• Quản lý màu sắc / thân thiện với vùng ẩm ướt → chọn Sơn tĩnh điện.
• Kiểm soát ESD → thêm ESD lên trên lớp hoàn thiện đã chọn.

Giao hàng & Đảm bảo

Các bộ phận mẫu / chip màu để xác nhận (ngoại hình, cảm ứng, khả năng tương thích sạch hơn). RAL / màu tùy chỉnh và hỗ trợ điều khiển ΔE dự án, bao gồm kiểm tra và tài liệu hàng loạt.

Nhà cung cấp hồ sơ nhôm phòng sạch

Cung cấp hệ thống một cửa

Được tổ chức xung quanh năm hệ thống — Coving/Scirting, Walls/Trims, Doors/Observation Windows, Ceiling Grid và Floor Guide – chúng tôi cung cấp các cấu hình + phụ kiện dưới dạng bộ hoàn chỉnh để giao hàng sẵn sàng lắp đặt, hỗ trợ sản xuất OEM/hợp đồng và hợp tác suôn sẻ với các tổng thầu/đội ngũ M&E.

Trực tiếp tại nhà máy, tập trung vào tổng chi phí

Khuôn và xử lý nội bộ, Phù hợp với khuôn hiện có / xây dựng để in, bán kính và giao diện coving thống nhất để giảm thời gian làm lại và ngừng hoạt động — cân bằng ngân sách và tiến độ.

Xây dựng và lấy mẫu nhanh

Các bộ phận cắt sẵn / khoan sẵn, phần cứng nhúng và xác nhận mẫu; các lô hàng bao gồm BOM + hướng dẫn lắp đặt để giảm bụi và lao động tại chỗ và ổn định lắp ráp.

Hoàn thiện & Bảo hiểm ESD

Anodized / Sơn tĩnh điện (điều khiển dự án ΔE), sơ đồ tiêu tán ESD tùy chọn với các điểm nối đất — sẵn sàng cho các khu vực điện tử / bán dẫn / thử nghiệm.

Tuân thủ & Tài liệu

Thiết kế / tài liệu phù hợp với ISO 14644-4 và các yêu cầu liên quan; tùy chọn lô và kiểm tra files (ví dụ: EN 10204 3.1) để đánh giá và hồ sơ.

Giao hàng toàn cầu và hỗ trợ kỹ thuật

Mẫu đầu tiên, xem xét bản vẽ và phối hợp kỹ thuật tại chỗ có sẵn. Đóng gói/nhãn/truy xuất nguồn gốc hoàn tất; Vận chuyển đường biển / đường hàng không / đường sắt được hỗ trợ trên toàn thế giới.

Câu hỏi thường gặp

Hồ sơ nhôm phòng sạch là gì?

Một hệ thống nhôm đùn và phụ kiện cho tường phòng sạch, trần nhà, khung cửa ra vào / cửa sổ và các nút coving / skirting — được đặc trưng bởi các đường nối thấp, phẳng, không xốp, bề mặt dễ lau chùi, với lắp đặt nhanh theo mô-đun và bảo trì thuận tiện.

Nó khác với nhôm định hình công nghiệp thông thường như thế nào?

Hồ sơ phòng sạch ưu tiên các góc tròn và giao diện phẳng, niêm phong liên tục với các tấm / miếng đệm, bề mặt chống sạch hơn với ΔE được kiểm soát và thiết kế nút phù hợp với ISO 14644-4 — tạo thành một hệ thống hoàn chỉnh với các tấm và phần cứng phòng sạch.

Làm cách nào để chọn bán kính coving?

Thường là R25–R50. Đối với dược phẩm / thực phẩm / bệnh viện, hãy ưu tiên R50 cho giao thông xe đẩy và làm sạch thân thiện với kiểm toán. Các khu vực chung có thể sử dụng các góc vuông nếu được giữ phẳng và đường may thấp và phù hợp với phương pháp làm sạch; giữ một bán kính thống nhất trong cùng một khu vực.

Làm cách nào để chọn bề mặt hoàn thiện?

Chọn Anodized để khử trùng tần số cao và trông bằng kim loại. Chọn sơn tĩnh điện để phân vùng màu và ổn định khu vực ẩm ướt. Đối với điện tử / chất bán dẫn, thêm ESD (10⁶–10⁹ Ω) với các điểm nối đất; hồ sơ thử nghiệm và mẫu có sẵn.

Làm thế nào để đảm bảo độ kín khí và sạch sẽ cho cửa ra vào/cửa sổ?

Sử dụng khung cửa phẳng / Cửa sổ quan sát; đáy cửa với Hướng dẫn sàn có thể điều chỉnh hoặc Con dấu đáy; khe hở cửa ≤ 2 mm. Cửa sổ có thể được cách nhiệt kép / cách nhiệt, khóa bằng Dải áp suất bên trong / bên ngoài để giảm bẫy bụi và ngưng tụ hơi nước.

Trần nhà có thể mang FFU / HEPA / chiếu sáng không?

Có — lưới tải cao / lưới giấu ở mô-đun 600×600/1200×600 / 2×4 ft với các kênh dịch vụ dành riêng có thể mang FFU, thiết bị HEPA và ánh sáng. FFU / bộ lọc / thể tích không khí được cung cấp bởi các chuyên gia HVAC; Chúng tôi cung cấp các cấu hình và giao diện cắt phẳng.

Nó có tương thích với các bảng điều khiển và cấu hình hiện có không?

Có — Phù hợp với khuôn hiện có và xây dựng để in được hỗ trợ. Chúng tôi căn chỉnh theo độ dày của bảng điều khiển, chiều rộng khe, loạt miếng đệm và kích thước rõ ràng mở, đồng thời cung cấp các bộ phận cắt sẵn / khoan sẵn và phần cứng nhúng để giảm bụi và lao động tại chỗ.

Những tiêu chuẩn và tài liệu nào được hỗ trợ?

Dung sai kích thước thường phù hợp với ASTM B221 / EN 755-2; anodizing có thể tuân theo ISO 7599. Thiết kế/tài liệu phù hợp với ISO 14644-4, EU GMP Phụ lục 1, FDA cGMP và ISO 13485 nếu có. BOM, hướng dẫn cài đặt và tệp hàng loạt (ví dụ: EN 10204 3.1) có thể được cung cấp.

Bạn có cung cấp thiết bị hoàn chỉnh (FFU, kính, ổ khóa, v.v.) không?

Chúng tôi tập trung vào nhôm định hình và phụ kiện và giao diện trang trí / lắp đặt phẳng của chúng. FFU / bộ lọc / dampers được cung cấp bởi các nhà cung cấp chuyên nghiệp. Kính và khóa có thể theo các thương hiệu do khách hàng chỉ định; Chúng tôi đảm bảo khả năng tương thích của hồ sơ.

Thời gian dẫn, mẫu và MOQ?

Nhịp điển hình là các mẫu trong khoảng 2 tuần và sản xuất hàng loạt trong 2–4 tuần, tùy thuộc vào dự án. MOQ thân thiện và các lô thử nghiệm nhỏ được hỗ trợ. Các gói bao gồm nhãn/mã phun để quản lý trang web; Các lô hàng đường biển / đường hàng không / đường sắt có sẵn.

Những thông tin cần thiết để đặt hàng?

Vui lòng cung cấp bản vẽ / BOM, độ dày bảng điều khiển và chiều rộng khe, loạt miếng đệm, kích thước mở rõ ràng, cấp độ sạch, màu hoàn thiện (RAL) và số lượng / lô. Bạn có thể tải lên bản vẽ để phù hợp để chúng tôi có thể cấu hình hệ thống Hồ sơ nhôm phòng sạch thích hợp.
