แหวนปลอมแปลง vs แหวนรีดไร้รอยต่อ

"แหวนปลอมแปลง" และ "แหวนรีดไร้รอยต่อ" เป็นแหวนปลอมแปลงสองรูปแบบผลิตภัณฑ์หลัก มักได้รับการพิจารณาพร้อมกันในการออกแบบโครงสร้างและการเลือกกระบวนการ แม้ว่าจะมีรูปแบบที่คล้ายคลึงกันและใช้กันอย่างแพร่หลายในชิ้นส่วนโครงสร้างที่สําคัญเช่นการเชื่อมต่อแบริ่งการปิดผนึกและการหมุน แต่ก็มีความแตกต่างที่สําคัญในวิธีการผลิตการควบคุมความคล่องตัวของโลหะประสิทธิภาพและสถานการณ์ที่เกี่ยวข้อง

การเลือกรูปแบบวงแหวนที่เหมาะสมหมายถึงการได้รับความแข็งแรงของโครงสร้างอายุการใช้งานความสม่ําเสมอของมิติและการควบคุมต้นทุนในโครงการที่ดีขึ้น บทความนี้จะเปรียบเทียบความเหมือนและความแตกต่างระหว่างแหวนปลอมแปลงและแหวนรีดไร้รอยต่อจากหลายมิติอย่างครอบคลุม เช่น หลักการของกระบวนการ ลักษณะโครงสร้าง และทิศทางการใช้งาน และรวมกับความสามารถในการจัดหาผลิตภัณฑ์ที่หลากหลายของ Chalco เพื่อช่วยให้คุณตัดสินใจเลือกได้อย่างชาญฉลาดยิ่งขึ้น

การวิเคราะห์แนวคิด: แหวนปลอมแปลงและแหวนรีดไร้รอยต่อคืออะไร?

แหวนปลอมแปลง

แหวนปลอมหมายถึงส่วนประกอบโลหะวงแหวนที่ทําโดยกระบวนการตีขึ้นรูปซึ่งสามารถเกิดขึ้นได้โดยการตีขึ้นรูปฟรีการตีขึ้นรูปหรือการรีดแหวน เป็นคําศัพท์กระบวนการกว้าง ๆ โดยเน้นกระบวนการ "การตีขึ้นรูป" เอง แหวนที่ผลิตสามารถเป็นของแข็งกลวงมีหน้าแปลนหรือโครงสร้างรูปทรงพิเศษที่มีขนาดที่หลากหลายและการปรับตัวที่แข็งแกร่ง

แหวนรีดไร้รอยต่อ

รูปแบบเฉพาะของแหวนปลอมแปลง ซึ่งหมายถึงวงแหวนไร้รอยต่อที่เจาะเข้าไปในช่องว่างก่อนโดยการตีขึ้นรูปฟรี จากนั้นจึงขยายในแนวรัศมีด้วยเครื่องรีดแหวน มีโครงสร้างที่ต่อเนื่อง ความคล่องตัวของโลหะที่สมบูรณ์ และความสม่ําเสมอของมิติที่ดีเยี่ยม มันทํางานได้ดีเป็นพิเศษภายใต้ความแข็งแรงสูงเส้นผ่านศูนย์กลางขนาดใหญ่โหลดความถี่สูง...

พูดง่ายๆ:

แหวนรีดไร้รอยต่อทั้งหมดเป็นแหวนปลอมแปลง แต่ไม่ใช่แหวนปลอมทั้งหมดที่เป็นวงแหวนรีดไร้รอยต่อ

การเปรียบเทียบกระบวนการผลิต: การตีขึ้นรูปแบบเปิดกับการรีดแหวน

แม้ว่าวงแหวนปลอมแปลงและแหวนรีดไร้รอยต่อจะเป็นชิ้นส่วนโครงสร้างปลอมแปลง แต่ก็มีความแตกต่างที่ชัดเจนในวิธีการขึ้นรูปซึ่งส่งผลโดยตรงต่อขนาดเรขาคณิตความหนาแน่นของโครงสร้างและประสิทธิภาพ

การตีขึ้นรูปแบบเปิด

การตีขึ้นรูปฟรีเป็นหนึ่งในกระบวนการตีขึ้นรูปแบบดั้งเดิมที่สุด เหมาะสําหรับชิ้นส่วนโลหะหลากหลายประเภทในรูปทรงและขนาดต่างๆ รวมถึงชิ้นส่วนวงแหวน กระบวนการนี้มักจะใช้เครื่องอัดไฮดรอลิกเพื่อกดโลหะว่างซ้ําๆ และค่อยๆ ขึ้นรูปผ่านขั้นตอนต่างๆ เช่น การเจาะ การทําให้อารมณ์เสีย และการขยายตัว

แผนภาพการไหลของกระบวนการ: การเจาะ→→การเจาะ→ความร้อน→การขึ้นรูปวงแหวนเริ่มต้น→หลังการประมวลผล

ข้อมูลจําเพาะ:

• ความยืดหยุ่นที่แข็งแกร่งเหมาะสําหรับรูปร่างที่ซับซ้อนและชิ้นส่วนที่ไม่ได้มาตรฐานขนาดเล็ก
• หน้าต่างกระบวนการกว้างเหมาะสําหรับวัสดุโลหะผสมที่หลากหลาย (อลูมิเนียมไทเทเนียมเหล็กกล้า ฯลฯ )
• ต้องการประสบการณ์ผู้ปฏิบัติงานสูง
• ความสม่ําเสมอของมิติและการใช้วัสดุค่อนข้างต่ํา

แหวนรีด / รีดแหวนตีขึ้นรูป

การรีดแหวนเป็นกระบวนการตีขึ้นรูปที่มีประสิทธิภาพซึ่งใช้เป็นพิเศษในการผลิตวงแหวนไร้รอยต่อ หลักการคือหลังจากที่ช่องว่างแบบวงกลมถูกปลอมแปลงและเจาะแล้วจะถูกบีบด้วยลูกกลิ้งด้านในและด้านนอกเพื่อให้วงแหวนบางลงในทิศทางรัศมีและขยายไปในทิศทางเส้นรอบวงสร้างโครงสร้างที่ไร้รอยต่อที่มีขนาดที่มั่นคงและโครงสร้างที่สม่ําเสมอ

แผนภาพการไหลของกระบวนการ: ความร้อน→การตีขึ้นรูปฟรี→เปล่าที่ขึ้นรูปไว้ล่วงหน้าการเจาะ→โรงรีดแหวน→การรีดในแนวรัศมี→การอบชุบด้วยความร้อน / หลังการประมวลผล

ข้อมูลจําเพาะ:

• ความแม่นยําในการควบคุมมิติสูงและความสม่ําเสมอที่ยอดเยี่ยม
• เส้นแบ่งโลหะมีความต่อเนื่องและโครงสร้างภายในมีความหนาแน่น
• การใช้วัสดุสูง เหมาะสําหรับชิ้นส่วนโครงสร้างขนาดใหญ่และงานหนัก
• เหมาะสําหรับโครงการผลิตจํานวนมากขนาดกลางและขนาดใหญ่พร้อมฐานอุปกรณ์รีดแหวน

การวิเคราะห์ความแตกต่างของโครงสร้างและประสิทธิภาพ

แม้ว่าแหวนปลอมแปลงและแหวนรีดไร้รอยต่อจะเป็นการตีขึ้นรูปทั้งคู่ แต่ก็แสดงให้เห็นถึงความแตกต่างที่ชัดเจนในโครงสร้างโลหะที่คล่องตัวการกระจายความเครียดอายุการใช้งานความล้าและการจับคู่การประกอบในภายหลังเนื่องจากเส้นทางการขึ้นรูปที่แตกต่างกัน

เส้นการไหลของโลหะและความหนาแน่นของเนื้อเยื่อ

แหวนตีขึ้นรูปฟรี มีความสามารถในการควบคุมทิศทางที่คล่องตัวค่อนข้างต่ําโดยมีการเบี่ยงเบนทิศทางที่เป็นไปได้หรือจุดความเข้มข้นของความเครียดในท้องถิ่นและความหนาแน่นของมันขึ้นอยู่กับประสบการณ์การตีขึ้นรูปและการอบชุบด้วยความร้อนในภายหลัง

แหวนตีขึ้นรูปม้วนได้ โครงสร้างที่สม่ําเสมอมากขึ้นและความน่าเชื่อถือที่สูงขึ้นผ่านการเปลี่ยนรูปแบบซิงโครนัสในแนวรัศมีและตามแนวแกนที่กระจายเส้นโลหะอย่างต่อเนื่องตามเส้นรอบวง ชิ้นส่วนรีดวงแหวนดังกล่าวสามารถรักษาเสถียรภาพของโครงสร้างได้ดีขึ้นและต้านทานการแตกหักภายใต้ภาระสลับในระยะยาว

คุณสมบัติทางกลและอายุการใช้งาน

แหวนรีดไร้รอยต่อ มักจะมีอายุการใช้งานและความล้าที่สูงขึ้นและความต้านทานการแตกหักภายใต้วัสดุเดียวกันและสภาวะการอบชุบด้วยความร้อนทําให้เหมาะอย่างยิ่งสําหรับโหลดแบบไดนามิกหรือระบบหมุนความเร็วสูง

แหวนตีขึ้นรูปฟรี มีความเสถียรและเหมาะสําหรับชิ้นส่วนที่มีผนังหนาหรือโครงสร้างรูปทรงพิเศษขนาดใหญ่ แต่ต้องใช้ความแม่นยําสูงขึ้นในการอบชุบด้วยความร้อนและหลังการประมวลผล

ความแม่นยําของมิติและความสม่ําเสมอของความพอดี

การตีขึ้นรูปฟรีได้รับผลกระทบอย่างมากจากปัจจัยการดําเนินงานมีความสม่ําเสมอของมิติและความกลมที่แย่กว่าเล็กน้อยและมักจะต้องมีการประมวลผลล่วงหน้าเพิ่มเติม

การตีขึ้นรูปแบบม้วนมีช่วงความผันผวนของมิติขนาดเล็ก และเหมาะสําหรับการใช้งานโดยตรงในระบบที่ต้องการความแม่นยําในการประกอบสูง เช่น หน้าแปลนเชื่อมต่อเพลาหลักของกังหันลมและวงแหวนปิดผนึกการบิน

การกระจายความเครียดและการควบคุมการเสียรูป

การตีขึ้นรูปฟรีมีแนวโน้มที่จะสร้างความเค้นตกค้างที่ไม่สม่ําเสมอและการหลอมที่ไม่สมบูรณ์หลังการตีขึ้นรูป ซึ่งอาจนําไปสู่การเสียรูประหว่างการตัดแต่งขึ้นรูปด้วยเครื่องจักรหรือการบริการในภายหลัง

การรีดแหวนให้ความเสถียรของมิติที่ดีขึ้นเนื่องจากกระบวนการรีดอย่างต่อเนื่องช่วยปลดปล่อยความเค้นตกค้างภายในได้อย่างมีประสิทธิภาพมากขึ้น

*เคล็ดลับการช้อปปิ้ง*: หากโครงการมีข้อกําหนดที่สูงขึ้นสําหรับความหนาแน่นของโครงสร้าง อายุการใช้งานความล้า และความสม่ําเสมอของมิติ แหวนรีดไร้รอยต่อมีข้อดีมากกว่า หากโครงการเน้นความยืดหยุ่นของโครงสร้างการปรับแต่งรูปทรงพิเศษและความสมดุลของความแข็งแรงการตีขึ้นรูปฟรีจะเหมาะสมกว่า ใบเสนอราคาด่วน

การเปรียบเทียบสถานการณ์การใช้งาน: แหวนปลอมแปลงกับแหวนรีดไร้รอยต่อเหมาะกับใคร?

แหวนปลอมแปลงใช้กันอย่างแพร่หลายในพลังงานลมการบินอุตสาหกรรมการทหารการขนส่งทางรถไฟอุตสาหกรรมเคมีการผลิตอุปกรณ์และอุตสาหกรรมอื่น ๆ โครงการต่างๆ มีข้อกําหนดที่แตกต่างกันสําหรับความแม่นยําของมิติ ความสม่ําเสมอของความแข็งแรง ประสิทธิภาพการปิดผนึก และการควบคุมแบทช์ ต่อไปนี้เป็นคําแนะนําการจับคู่ที่แนะนําสําหรับสภาพแวดล้อมแอปพลิเคชันทั่วไปหลายแบบ:

อุปกรณ์พลังงานลมและอุตสาหกรรมหนักพลังงาน

แนะ นำ: แหวนรีดไร้รอยต่อ

ส่วนประกอบทั่วไป: หน้าแปลนเชื่อมต่อแกนหมุน, วงแหวนรองรับรับน้ําหนัก

ส่วนประกอบเหล่านี้ต้องการเส้นผ่านศูนย์กลางขนาดใหญ่อายุการใช้งานความล้าสูงและสมมาตรโครงสร้าง แหวนรีดไร้รอยต่อให้ความสม่ําเสมอของมิติที่ยอดเยี่ยมความคล่องตัวของโลหะที่สมบูรณ์และความต้านทานการแตกร้าวที่แข็งแกร่งทําให้เหมาะสําหรับการใช้งานที่มีภาระสูงในระยะยาว

โครงสร้างการปล่อยอวกาศและอวกาศ

แนะ นำ: แหวนรีดไร้รอยต่อ (หรือแหวนปลอมตาย)

ส่วนประกอบทั่วไป: แหวนยกเครื่องยนต์, แหวนเชื่อมต่อการปิดผนึกที่ลดน้ําหนัก

เพื่อตอบสนองความต้องการด้านน้ําหนักเบา ความเสถียรสูง และความแม่นยําในการประกอบ ชิ้นส่วนรีดวงแหวนมีโครงสร้างที่หนาแน่นและการควบคุมการเสียรูปที่ดี เพื่อให้มั่นใจถึงความน่าเชื่อถือในระบบที่มีปัจจัยด้านความปลอดภัยสูง

โครงสร้างทางทหารและเครื่องจักรพิเศษ

แนะ นำ: แหวนปลอมแบบเปิด

ส่วนประกอบทั่วไป: วงแหวนรองรับโลหะผสมไทเทเนียม, วงแหวนเชื่อมต่อเครื่องจักรกลหนัก

ออกแบบมาสําหรับโครงสร้างที่แปรผันวัสดุที่ซับซ้อนและข้อกําหนดที่กําหนดเองที่มีความเข้มสูงการตีขึ้นรูปฟรีให้ความสามารถในการปรับตัวของกระบวนการที่แข็งแกร่งรองรับการออกแบบที่มีรูปร่างพิเศษหรือผนังหนาและช่วยให้ควบคุมการอบชุบด้วยความร้อนได้ง่าย

การขนส่งทางรางและเครื่องจักรกลหนัก

แนะ นำ: การตีขึ้นรูปแบบเปิดหรือการรีดแหวน (ขึ้นอยู่กับขนาดและแบทช์)

ส่วนประกอบทั่วไป: วงแหวนโบกี้, แหวนแบริ่งเบรก, หน้าแปลนปิดผนึกที่นั่งแบริ่ง

สําหรับส่วนประกอบที่ไม่ได้มาตรฐาน ควรใช้การตีขึ้นรูปฟรี ในขณะที่ชิ้นส่วนที่สมมาตรหรือซ้ําๆ จะได้รับประโยชน์จากการรีดวงแหวน ทั้งสองกระบวนการที่สอดคล้องกับความต้องการทางกลและโครงสร้างของการใช้งานทางรางและเครื่องจักรกลหนัก

ระบบเคมีและการเชื่อมต่อภาชนะรับความดัน

แนะ นำ: แหวนปลอมแบบเปิด

ส่วนประกอบทั่วไป: วงแหวนหน้าแปลนที่ทนต่อการกัดกร่อน, วงแหวนเชื่อมต่อแรงดันสูง

กระบวนการตีขึ้นรูปต้องรองรับสแตนเลส โลหะผสมเหล็ก และโลหะผสมไทเทเนียมที่ทนต่อการกัดกร่อน ในขณะเดียวกันก็ช่วยให้สามารถประมวลผลร่องหน้าแปลนหรืออินเทอร์เฟซการเชื่อมล่วงหน้าเพื่อการรวมระบบที่มีประสิทธิภาพ

เคล็ดลับการช้อปปิ้ง

คําแนะนําผลิตภัณฑ์ที่เกี่ยวข้อง ประเภทผลิตภัณฑ์ปลอม Chalco

ในด้านการตีขึ้นรูป Chalco ไม่เพียง แต่มุ่งเน้นไปที่การผลิตแหวนปลอมมาตรฐานและแหวนรีดไร้รอยต่อ แต่ยังให้บริการการตีขึ้นรูปแบบกําหนดเองของโครงสร้างประเภทต่างๆ ครอบคลุมอลูมิเนียมอัลลอยด์ ไททาเนียม เหล็กกล้าคาร์บอน โลหะผสมเหล็กกล้า และวัสดุอื่นๆ เพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าภายใต้โครงสร้างการประกอบที่แตกต่างกันและสภาพการทํางานพิเศษ

ต่อไปนี้เป็นประเภทของผลิตภัณฑ์ปลอมที่เราจัดหาเป็นประจํา (รองรับการปรับแต่ง):

ผลิตภัณฑ์แหวนปลอมแปลง

แหวนปลอมแปลงเส้นผ่านศูนย์กลางขนาดใหญ่

เส้นผ่านศูนย์กลางภายนอกสูงสุดรองรับได้ถึง 2500 มม. ให้บริการอุตสาหกรรมพลังงานลมและอุปกรณ์

แหวนไร้รอยต่อกลิ้งแหวนปลอม

การรีดแหวนด้วยเส้นการไหลของโลหะที่สมบูรณ์และประสิทธิภาพที่มั่นคง

แหวนปลอมหน้าแปลน

ด้วยโครงสร้างหน้าแปลนมักใช้สําหรับปิดผนึกการเชื่อมต่อหรือระบบสลักเกลียว

แหวนปลอมแปลงที่เป็นของแข็ง

โครงสร้างที่กะทัดรัดเหมาะสําหรับชิ้นส่วนที่มีแรงดันและชิ้นส่วนหมุนได้

แหวนตีขึ้นรูปกลวง

โครงสร้างน้ําหนักเบาเหมาะสําหรับระบบช่องความเร็วสูงหรือของเหลว

แหวนเกียร์ / แหวนระบุตําแหน่ง

เหมาะสําหรับระบบไฟฟ้า อุปกรณ์โรตารี่ และชิ้นส่วนเชื่อมต่อสายไฟที่มีความแม่นยํา

ผลิตภัณฑ์ตีขึ้นรูปเพิ่มเติม

แผ่นปลอมแปลง

·ใช้สําหรับการประมวลผลชิ้นส่วนโครงสร้างฐานแม่พิมพ์และชิ้นส่วนรองรับน้ําหนักมาก

บล็อกปลอม

บล็อกการตีขึ้นรูปที่เป็นของแข็งเหมาะสําหรับการตัดเฉือนและช่องว่างโครงสร้าง

แท่งปลอมแปลง

·ประกอบด้วยแท่งกลมแท่งหกเหลี่ยมแท่งสี่เหลี่ยมผืนผ้าและแท่งรูปทรงพิเศษพร้อมวัสดุหลายชนิด

อุปกรณ์ท่อปลอมแปลง

ท่อและอุปกรณ์ปลอมแปลงที่มีความแข็งแรงสูงและทนต่อการกัดกร่อนเหมาะสําหรับระบบความดัน

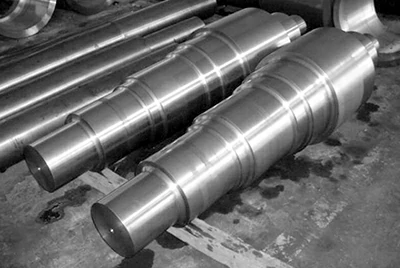

เพลาปลอมแปลง

เพลาปลอมแปลงความแข็งแรงสูงพร้อมความต้านทานความล้าที่ดีเยี่ยมเหมาะสําหรับการส่งกําลังและงานหนัก

หน้าแปลนปลอมแปลง

หน้าแปลนสําหรับการเชื่อมต่อการปิดผนึกที่มีความแข็งแรงสูงรองรับมาตรฐานโครงสร้างที่หลากหลาย

สรุป: แหวนปลอมแปลงหรือแหวนรีดไร้รอยต่อวิธีการเลือก?

แม้ว่าแหวนปลอมแปลงและแหวนรีดไร้รอยต่อจะเป็นชิ้นส่วนโครงสร้างปลอมแปลง แต่ก็มีข้อดีในตัวเองในวิธีการขึ้นรูปประสิทธิภาพการควบคุมขนาดและสถานการณ์ที่เกี่ยวข้อง:

• หากโครงการต้องการความซับซ้อนของโครงสร้างความหลากหลายของวัสดุและการปรับแต่งชุดเล็กการตีขึ้นรูปฟรีจะมีความยืดหยุ่นมากขึ้น
• หากโครงการแสวงหาความสม่ําเสมอของมิติอายุการใช้งานความล้าความน่าเชื่อถือในการปิดผนึกสูงและประสิทธิภาพของแบทช์การกลิ้งวงแหวนแบบไร้รอยต่อมีข้อดีมากกว่า

ในระยะสั้น: ยิ่งรูปร่างซับซ้อนและขนาดแบทช์ที่เล็กลง→เหมาะสําหรับการตีขึ้นรูปฟรี ยิ่งขนาดใหญ่ขึ้นและความต้องการความแม่นยําสูง→เหมาะสําหรับการกลิ้งแหวนมากขึ้น

ส่งภาพวาดของคุณและเราจะให้คําแนะนําในการเลือกและการประเมินใบเสนอราคา

Chalco ได้ให้บริการโซลูชั่นการตีขึ้นรูปสําหรับอุตสาหกรรมต่างๆ เช่น พลังงานลม การบิน การขนส่งทางราง และอุตสาหกรรมการทหารมาอย่างยาวนาน เรามี:

• กระบวนการตีขึ้นรูปต่างๆ (การตีขึ้นรูปฟรี, การตีขึ้นรูป, การรีดแหวน)
• สํารองวัสดุอลูมิเนียม ไทเทเนียม และโลหะผสมเหล็กอย่างสมบูรณ์
• บริการประมวลผลแบบครบวงจร: การตีขึ้นรูป + การอบชุบด้วยความร้อน + การตัดเฉือนหยาบ + การทดสอบ
• การเลือกเทคโนโลยีการตอบสนองที่รวดเร็วและความสามารถในการพิสูจน์อักษร

หากคุณมีคําถามใดๆ เกี่ยวกับการออกแบบโครงสร้างวงแหวน การเลือกวัสดุ หรือเส้นทางกระบวนการ โปรดส่งภาพวาดหรือพารามิเตอร์ทางเทคนิค เราจะให้คําแนะนําการเลือกอย่างมืออาชีพและบริการใบเสนอราคา
