Forja de anillos laminados sin costura

Seamless Rolled Ring Forging is a high-performance closed ring forging manufactured by free forging preforming + ring rolling forming process. Its key advantages are continuous distribution of metal streamlines along the circumference, excellent microstructure density, precise size control, and is suitable for a variety of load-bearing and rotating structures.

En comparación con los anillos de forja libre ordinarios, el anillo laminado sin costura exhibe una mayor vida útil a la fatiga y estabilidad en piezas de gran diámetro, lotes grandes y que soportan tensiones complejas, y es ampliamente utilizado en la industria aeroespacial, equipos de energía eólica, piezas estructurales militares, maquinaria pesada, equipos químicos y otras industrias.

Chalco ofrece servicios integrales de personalización de forjado laminado en anillos sin costura, que cubren una variedad de materiales de aleación, y servicios de apoyo como tratamiento térmico, premecanizado, detección de fallas ultrasónicas e informes de prueba para garantizar que cada enlace, desde los dibujos de diseño hasta la entrega por lotes, sea de calidad controlada y responda.

Introducción del proceso de fabricación de forja de anillos laminados sin costura de Chalco y parámetros del producto

Chalco adopts the "free forging + ring rolling" joint forming technology, combined with mature heat treatment capabilities and finishing services, to provide customers with high-reliability Seamless Rolled Ring forgings. The products have the characteristics of continuous metal streamlines, dense structure, strong fatigue performance, and excellent dimensional consistency, and are widely used in key industries such as aviation, military industry, wind power, and chemical industry .

• Rango de diámetro exterior: Ø400mm – Ø10000mm ( ver detalles de productos ventajosos de gran diámetro )
• Rango de espesor de pared: ≥46-1500 mm, dependiendo de la estructura y la combinación de materiales
• Rango de altura: 30 mm – 1450 mm, soporta estructuras de paredes gruesas y de alta carga
• Soporte de peso de una sola pieza: hasta 80 toneladas (dependiendo del material y el tamaño)
• Estado de tratamiento térmico: soporte T6, T651, estado O, recocido, revenido y otros estados
• Tecnología de procesamiento: forja libre en bruto, laminación de anillos
• Mecanizado en bruto y preprocesamiento: Admite proyectos de preprocesamiento como torneado, biselado, perforación, reserva de bridas, etc., para facilitar el montaje posterior o el acoplamiento de piezas de carga en caliente
• Precisión de procesamiento: ±0, 5 mm en la etapa de procesamiento en bruto, los requisitos especiales se pueden negociar y personalizar
• Sistema estándar de implementación: ASTM, AMS, ASME, GB, EN y otras normas internacionales/de la industria
• Entrega de pruebas y certificaciones: De acuerdo con las necesidades del cliente, se pueden proporcionar pruebas dimensionales de soporte de proceso completo, detección ultrasónica de fallas (UT), análisis metalográfico, pruebas de propiedades mecánicas e informes de pruebas de terceros como SGS, BV, TÜV, etc.
• Materiales de entrega de apoyo: informe de materiales, registro de tratamiento térmico, hoja de inspección de dimensiones, documentos de inspección de terceros (proporcionados a pedido)

¿Desea obtener más información sobre nuestra capacidad de producción, configuración de equipos y capacidades de fabricación integrales? Salto: [Capacidad de producción de Chalco y fuerza manufacturera]

Forja de anillos laminados sin costura de aluminio Chalco

Chalco se enfoca en el desarrollo y fabricación de piezas forjadas de anillos sin costura de aleación de aluminio de alto rendimiento, y tiene procesos maduros de control de lingotes, conformado de laminación de anillos y tratamiento térmico. En comparación con las piezas forjadas tradicionales, las piezas forjadas de anillo laminado sin costura de aleación de aluminio muestran un mayor rendimiento de costo integral en términos de control de peso, resistencia a la fatiga, resistencia a la corrosión y estabilidad del procesamiento, y son particularmente adecuadas para ocasiones que requieren ligereza y resistencia, como estructuras de aviación, transporte ferroviario, piezas giratorias de alta velocidad y conexiones selladas.

Los anillos de aleación de aluminio admiten estados que incluyen: O temper, T6, T651, T42, etc., y la ruta de tratamiento térmico se puede combinar de acuerdo con las condiciones de trabajo del dibujo. Todos los productos son compatibles con los estándares de entrega de proceso completo, como informes de materiales, registros de tratamiento térmico, pruebas ultrasónicas e inspecciones de terceros para garantizar el cumplimiento de la entrega y el uso seguro en campos clave como la aviación, el tránsito ferroviario y la fabricación de equipos. Cotización rápida

• Alta resistencia y ligereza, adecuado para situaciones en las que la reducción de peso y la carga estructural son igualmente importantes
• Buena procesabilidad, dimensiones precisas fáciles de controlar y estructuras complejas
• Resistente a la fatiga y a la corrosión, adecuado para componentes de servicio dinámicos y a largo plazo
• Supports large diameter free forging + ring rolling, suitable for heavy-load connection and frame structure
• Áreas de aplicación típicas: anillos de brida de conexión, anillos de posicionamiento de soporte, anillos estructurales del compartimento de la batería, etc.

Chalco titanioforja de anillos laminados sin costuras

Titanium alloy seamless ring-rolled forgings have become irreplaceable key components in the fields of aerospace, deep-sea equipment, military structures, etc. due to their excellent specific strength, corrosion resistance and high temperature performance. Chalco uses a combination of free forging + ring rolling process to ensure uniform metal flow lines and dense organization, meeting the stringent requirements of fatigue resistance, high temperature resistance, dimensional stability, etc.

Cotización rápida

• Alta resistencia específica, adecuada para componentes ligeros y de alta carga
• Fuerte resistencia a la corrosión, adecuado para entornos químicos y en alta mar
• Buena estabilidad térmica, que cumple con los requisitos de servicio a alta temperatura
• Áreas de aplicación típicas: anillo de interfaz del motor, anillo de estructura del extremo caliente, brida de conexión de sellado, etc.

Forja de anillos laminados sin costura de acero Chalco

Chalco ofrece una variedad de soluciones de forjado de laminación de anillos sin costura hechas de acero al carbono, acero aleado y acero inoxidable, adecuadas para aplicaciones industriales con alto impacto, carga pesada, alta presión o entorno hostil. Los anillos de forja de acero son ampliamente utilizados en los campos de petróleo y gas, equipos de energía eólica, fabricación de maquinaria, sistemas metalúrgicos y recipientes a presión debido a su excelente resistencia, tenacidad y adaptabilidad al procesamiento.

Ventajas de rendimiento

• Alta resistencia y tenacidad, adecuado para carga de impacto y conexión de carga pesada
• Buen rendimiento de soldadura y procesamiento, fácil de integración estructural y posterior montaje
• Estructura densa, fuerte resistencia al agrietamiento, adecuada para componentes en condiciones de alta fatiga
• Tratamiento térmico flexible y rango de rendimiento ajustable para satisfacer las necesidades de diferentes entornos de servicio
• Puede cooperar con la detección de fallas, pruebas, preprocesamiento y otros servicios para mejorar la eficiencia de la entrega

Áreas de aplicación:

• Estructura de energía eólica: brida de conexión del eje principal, anillo de sellado de gran tamaño, anillo de cojinete
• Petróleo y gas: sellos de conexión de alta presión, juntas de brida, anillos de unión de soldadura
• Fabricación mecánica: brida de la estructura de la transmisión, matriz de anillos de engranajes, anillo de coincidencia de bastidor de alta resistencia
• Sistemas de recipientes químicos y a presión: sellos de bridas de reactores, anillos de fijación de intercambiadores de calor, anillos de asiento de soporte

Cotización rápida

Ventajas de forja de anillos laminados sin costura de Chalco

Chalco cuenta con una tecnología de proceso madura y una configuración de equipos en el campo de las piezas forjadas de laminación de anillos sin costura, y está comprometida a proporcionar a los clientes soluciones de anillos forjados de alto estándar con alta seguridad estructural, fuerte consistencia de rendimiento y respuesta de entrega flexible.

We adhere to the core manufacturing concept of "complete ring rolling flow line + controllable heat treatment + full process support" to ensure that every Seamless Rolled Ring product has excellent service performance and long-term reliability.

• Control de flujo de grano dirigido: distribuido naturalmente a lo largo de la circunferencia, resistiendo eficazmente la fatiga y el agrietamiento por corrosión bajo tensión
• Sin estructura de soldadura: evita daños en la zona afectada por el calor y reduce el riesgo de fatiga y fractura de las piezas
• Excelente integridad estructural: sin porosidad, inclusiones o defectos de desconchado, adecuado para piezas estructurales de alta seguridad
• Alta tasa de utilización de material: no es necesario cortar de todo el tablero, lo que reduce la cantidad de corte y el desperdicio de desechos
• Gran flexibilidad de tamaño: no está limitado por placas/piezas en bruto listas para usar, admite la personalización de gran tamaño
• Propiedades mecánicas estables: tratamiento térmico uniforme, estructura densa, puede cumplir con los requisitos de servicio de alta resistencia

Capacidades de producción y procesamiento de forja de anillos laminados sin costura de Chalco

Chalco está comprometida con la creación de un sistema de fabricación de forja laminado en anillo verdaderamente controlable, trazable y entregable. No solo contamos con líneas de producción completas de forja libre y laminado de anillos CNC, sino que también tenemos capacidades de proceso completo, como tratamiento térmico, procesamiento CNC, pruebas y garantía de fábrica. Todos los procesos principales se completan internamente para garantizar que los productos cumplan con los estándares de nivel de ingeniería en términos de integridad estructural, estabilidad del rendimiento y eficiencia de entrega.

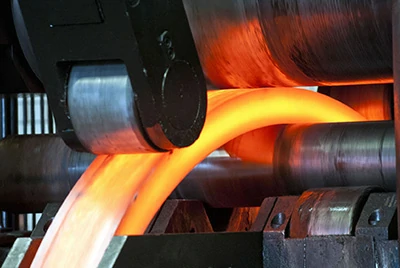

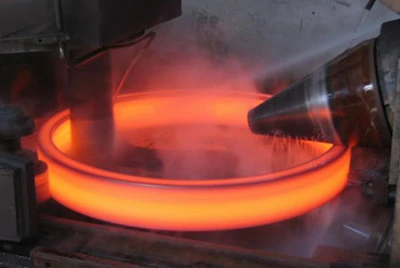

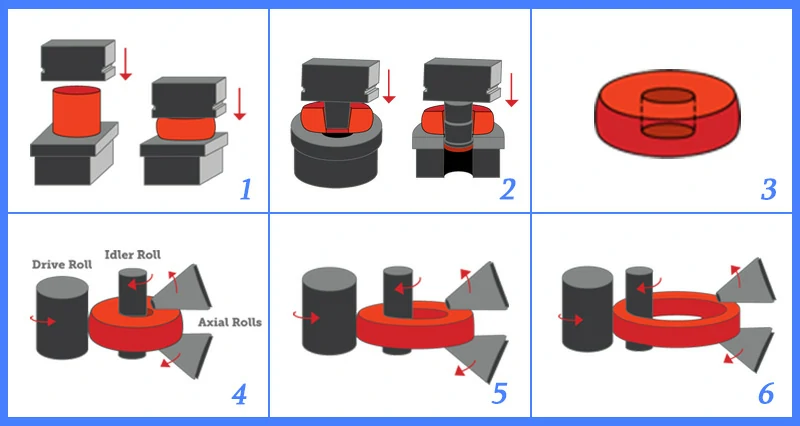

Explicación detallada del proceso de producción de piezas forjadas de anillos laminados sin costura

Chalco adopts an integrated process path of free forging + CNC ring rolling, combining high- tonnage equipment with full-process quality control to achieve the production of high-performance forgings with complete structure, continuous flow and precise dimensions.

• Preparación de la materia prima: lingotes de aluminio de alta calidad, lingotes de titanio, lingotes de acero aleado, cortados a medida y almacenados en almacenes
• Forja abierta: Utilice el martillo de forja abierto **≤80, 000 kg** para completar el recalcado, la perforación y la expansión del orificio
• Ring rolling: Equipped with CNC ring rolling mill (maximum outer diameter Ø2500mm), synchronous radial + axial deformation
• Capacidad de tratamiento térmico: admite T6, T651, recocido, revenido, tratamiento de solución, equipado con línea de tratamiento térmico de enfriamiento por aire / enfriamiento por agua
• Preparación del mecanizado en bruto: pretorneado, biselado, taladrado y optimización del flujo de proceso posterior
• Embedded process quality control: dimensional inspection + structural analysis are interspersed in each key process step to ensure the consistency of the finished product

¿Desea obtener más información sobre el principio del proceso y el proceso de formación de anillos laminados sin costura? Haga clic para ver un análisis detallado del proceso⟶

Compatibilidad con la capacidad de procesamiento de alta precisión

Chalco cuenta con un centro de mecanizado CNC a gran escala, tornos verticales / horizontales, perforación de orificios profundos y estaciones de trabajo multieje, que son adecuadas para el mecanizado de precisión y los requisitos de proceso especiales de varias estructuras de anillos.

• Torneado vertical/horizontal: Diámetro máximo Ø2500 mm, adecuado para la adaptación de precisión de anillos de forja medianos y grandes
• Fresado / mandrinado / perforación / perforación de orificios profundos: admite el preprocesamiento de orificios de posicionamiento, orificios de pernos, ranuras de ensamblaje y otras estructuras, con un control de precisión de ±0.05 mm
• Procesamiento de formas especiales y procesamiento de bridas: de acuerdo con los dibujos, podemos procesar piezas estructurales irregulares, emparejar y otros proyectos personalizados.
• Inspección de superficies y control de rugosidad: herramientas de inspección de apoyo para cumplir con los requisitos de calidad de la superficie de piezas giratorias o de sellado de alta velocidad
• Integrated delivery: rough + fine + testing + packaging delivery, reducing the burden on customers

Proceso de servicio y garantía de entrega de Chalco

Chalco considera cada proyecto como una solución de ingeniería, establece procesos estandarizados, sistemas de control de calidad compatibles y mecanismos de respuesta técnica, y apoya las necesidades de los clientes de alta demanda desde la prueba hasta la producción en masa.

• Comunicación temprana: presentación de planos → evaluación de ingeniería → recomendación de aleación y confirmación del estado
• Manufacturing execution: Forging + ring rolling + heat treatment + processing all processes are completed independently

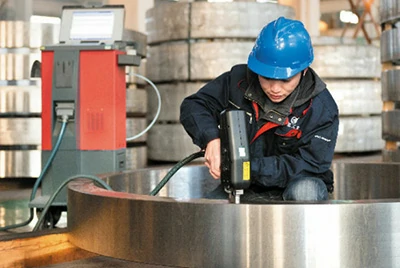

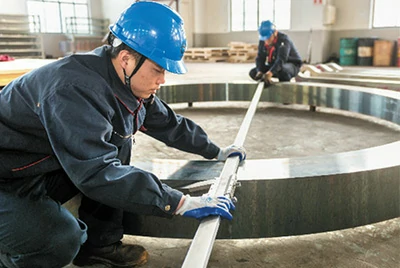

• Inspección de calidad: inspección dimensional, detección de defectos UT, propiedades mecánicas, análisis metalográfico, control de calidad de proceso completo
• Documentos y envío: informes de materiales de apoyo, registros de tratamiento térmico, informes de inspección de terceros y embalaje de acuerdo con las normas del proyecto
• Mecanismo de cooperación a largo plazo: apoye a los clientes para establecer archivos de dibujo, programación periódica de la producción y cooperación de acuerdos personalizados

Todo el proceso es compatible con ASTM, AMS, GB, ASME, ISO y otros estándares, y es adecuado para proyectos de ingeniería estructural y de aviación nacional y extranjera, energía eólica, tránsito ferroviario, militar y otros.

Forjados de anillos laminados sin costura Chalco, áreas de cooperación y casos de clientes

En los años de práctica de fabricación de forja de alta gama, los productos de anillos laminados sin costura de Chalco se han utilizado ampliamente en muchas industrias centrales de todo el mundo, incluidas la aeroespacial, la energía y la energía, la construcción naval y la industria pesada, el tránsito ferroviario y otras escenas con requisitos de seguridad estructural extremadamente altos. A través de una cooperación profunda con muchos proyectos de ingeniería, fabricantes de equipos e integradores de sistemas, continuamos optimizando el proceso de conformado, mejorando las propiedades de los materiales y ayudando a los clientes a lograr múltiples objetivos de ligereza, alta resistencia y control de costos.

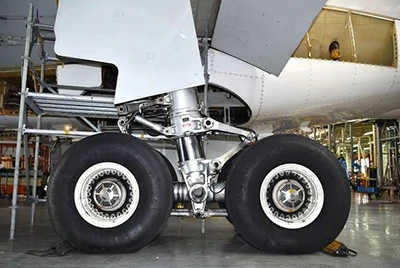

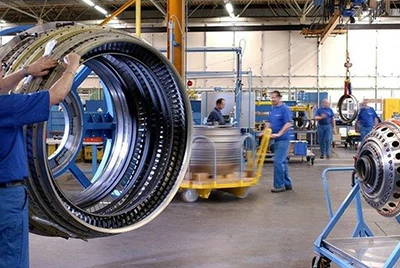

Piezas forjadas de anillos laminados sin costura para aplicaciones aeroespaciales

Las piezas forjadas laminadas con anillos sin costura de Chalco son ampliamente utilizadas en boquillas de cola de motor, anillos de estructura del tren de aterrizaje, conexiones del sistema de combustible y otras piezas, y deben cumplir con los requisitos de servicio de alta resistencia y alta temperatura.

Al enfrentar cargas de varios ejes y entornos extremos, garantizamos la estabilidad del servicio durante todo el proceso a través del control de aerodinámica direccional, el tratamiento térmico de grado aeronáutico y la detección de fallas UT.

Aleaciones recomendadas: 7050, 2219 (aluminio); TC4, TC11 (titanio); El acero se utiliza para anillos estructurales auxiliares.

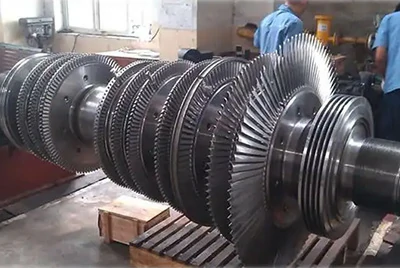

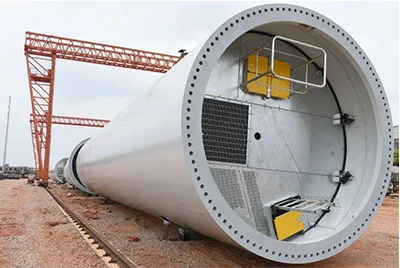

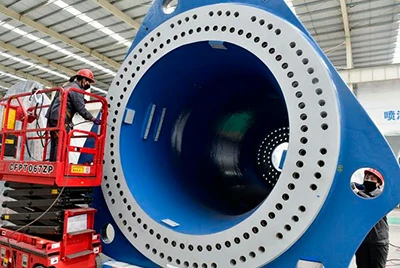

Piezas forjadas de anillos laminados sin costura para equipos de energía eólica y energía

Los anillos de forja sin costura se utilizan para piezas de gran tamaño, como bridas del eje principal de la turbina eólica, anillos de conexión del rotor, anillos de soporte de acoplamiento, etc.

Para hacer frente a las cargas alternas y los problemas de fatiga en los equipos pesados, Chalco ofrece capacidades de laminación de anillos de gran diámetro y garantías de inspección total UT.

Aleaciones recomendadas: 6082, 7050 (aluminio); TC4, TC6 (titanio); El acero se utiliza para la brida del husillo, el anillo de engranaje, el anillo base, etc.

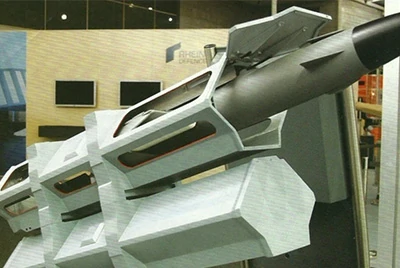

Piezas forjadas de anillos laminados sin costura para la defensa nacional y la industria militar

Los productos sirven para piezas de precisión, como sistemas de control de vuelo, bridas de conexión de alta resistencia y anillos estructurales de plataformas de armas ligeras.

Para satisfacer las necesidades de impacto de alta aceleración y ligereza, ofrecemos una variedad de materiales de aluminio-titanio de alta resistencia y soluciones de tratamiento térmico a juego.

Aleaciones recomendadas: 7050, 7075 (aluminio); TC4, TC11 (titanio); El acero se utiliza para el soporte del chasis, las conexiones fijas y otras estructuras.

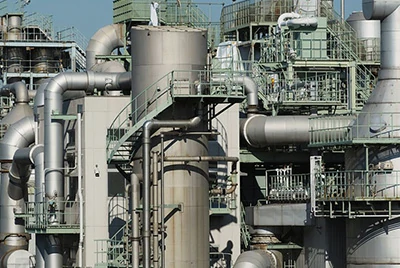

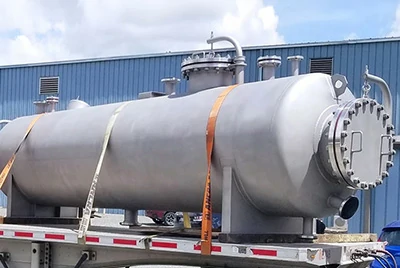

Piezas forjadas de anillos laminados sin costura para equipos de petróleo, gas natural y productos químicos

Adecuado para partes de anillos centrales de sistemas de petróleo, gas y productos químicos, como bridas de alta presión, anillos de sellado de intercambiadores de calor y anillos de conexión resistentes a la corrosión.

Frente a la corrosión a alta presión y las condiciones de trabajo de diferencia de temperatura, proporcionamos una estructura sin soldadura laminada en anillo y soporte de tratamiento térmico resistente a la corrosión.

Aleaciones recomendadas: 5083, 6082 (aluminio); TA2, TC4 (titanio); El acero se utiliza para estructuras de sellado de alta presión y ensamblaje de sistemas de reacción.

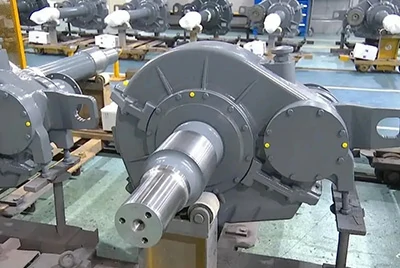

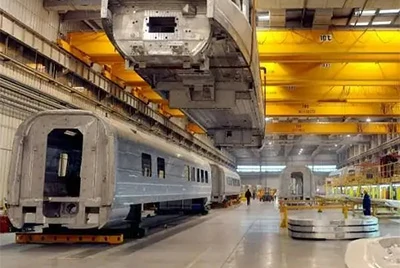

Piezas forjadas de anillos laminados sin costura para el tránsito ferroviario y la fabricación de equipos

Los anillos sin costura se utilizan en piezas estructurales como anillos de soporte de freno, anillos de fijación del motor y bridas de conexión de bogies.

Los equipos de transporte ferroviario hacen hincapié en la ligereza, la precisión del montaje y la resistencia a la fatiga. Chalco proporciona lotes estables y capacidades de procesamiento de apoyo.

Aleaciones recomendadas: 6061, 6082 (aluminio); TC4, TA2 (titanio); El acero se utiliza para bridas de estructuras eléctricas, conectores de soporte, etc.

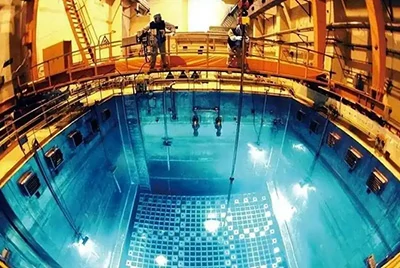

Piezas forjadas de anillos laminados sin costura para la industria nuclear y el sistema de energía

Los productos se utilizan en estructuras de sellado de reactores nucleares, anillos de conexión de turbinas, anillos de sellado de alta presión de sistemas de energía y otras ocasiones.

Manejamos alta temperatura, alta presión y estándares de seguridad extremos a través de la formación sin inclusiones, el tratamiento térmico resistente a la corrosión y la inspección completa de detección de fallas.

Aleaciones recomendadas: 2219, 5083 (aluminio); TA2, TC6 (titanio); El acero se utiliza para bridas de equipos de reacción, anillos de soporte de intercambio de calor de centrales eléctricas, etc.

¿Por qué elegir Chalco?

Todos los procesos se fabrican de forma independiente: forja libre, laminado de anillos, tratamiento térmico, mecanizado grueso y fino, detección de defectos UT, embalaje y entrega se completan internamente, con procesos estables y entrega controlable.

Cubriendo una variedad de sistemas de aleaciones: Admite la personalización de anillos sin costura hechos de aleación de aluminio, aleación de titanio, acero aleado y otros materiales, adaptándose a diversas cargas estructurales y escenarios de uso.

Certificación y pruebas estándar completas: Implemente estándares principales como ASTM, AMS, GB, ASME, etc., y proporcione informes de prueba completos y servicios de inspección de terceros.

Colaboración en dibujos y soporte de consultoría de ingeniería: Podemos ayudar a los clientes a realizar acoplamientos técnicos preliminares, como la evaluación de viabilidad estructural, la recomendación del estado del tratamiento térmico y el apoyo a la optimización del procesamiento.

Soporte a largo plazo y respuesta rápida: admite la conexión perfecta de tres etapas: producción de muestras, entrega de lotes pequeños y suministro a granel, lo que ayuda a implementar rápidamente proyectos de ingeniería.

Bienvenido a enviar dibujos o requisitos del proyecto, le proporcionaremos recomendaciones de materiales profesionales, soluciones de procesos y soporte para cotizaciones. Póngase en contacto con nosotros ahora para obtener sugerencias personalizadas y cotizaciones de muestra

Preguntas más frecuentes

¿Cuál es el tamaño más grande de anillos sin costuras que puede proporcionar?

Actualmente, el diámetro exterior máximo soportado puede alcanzar Ø2500 mm, y el tamaño específico debe determinarse en combinación con el material y los parámetros estructurales.

¿Cuál es la mayor diferencia entre un anillo laminado sin costura y un anillo soldado/fundido normal?

Los anillos laminados sin costura tienen líneas metálicas completas y estructuras sin soldaduras. Su resistencia a la fatiga y su estabilidad dimensional son muy superiores a los anillos soldados/fundidos. Son especialmente adecuados para piezas estructurales de alta seguridad y que soportan tensiones a largo plazo.

¿Admite la personalización de dibujos y el procesamiento de tamaños no estándar?

Sí, Chalco puede proporcionar servicios de fabricación de proceso completo de acuerdo con los planos del cliente, incluidas las pruebas, la coincidencia de lotes, el tratamiento térmico y el procesamiento.

¿Puede proporcionar un informe de inspección de terceros?

Sí, apoyamos a organizaciones autorizadas como SGS, BV, TÜV, etc. para emitir informes de detección de materiales y fallas.

¿Cuál es su tiempo de entrega típico?

El plazo de entrega normal de las piezas de anillo estándar es de 2 a 4 semanas. Las estructuras personalizadas especiales o las piezas procesadas complejas se determinan de acuerdo con el programa de producción y se pueden acelerar.

¿Cuál es la diferencia entre el anillo forjado y el anillo laminado sin costura?

Forged Ring is a broader classification of forged rings, while Seamless Rolled Ring emphasizes the "seamless + streamlined complete" structure formed by the ring rolling process, which has better performance and more stable size, and is widely used in high-end structural components.
