En los entornos industriales y comerciales modernos, los sistemas de compresión de aire son componentes clave para una producción y un funcionamiento eficientes. Con el rápido desarrollo de la automatización industrial, los tubos de aluminio se han convertido en un material central indispensable en cada vez más sistemas de compresión de aire debido a sus ventajas, como el peso ligero, la alta resistencia y la resistencia a la corrosión.
compresión de gas, herramientas neumáticas y otros campos de tratamiento de aire debido a su excelente rendimiento y comodidad. Ya sea en líneas de producción industrial, entornos de laboratorio o equipos que requieren un flujo de aire estable, las tuberías de aluminio pueden proporcionar soluciones confiables.
Parámetros del producto de tubería de aire de aluminio Chalco
Tipos básicos de tubos de aluminio: tubo azul, tubo verde, tubo gris, tubo negro, tubo plateado ...
Rango de diámetro de tubería: 3/4-8'' (20-220 mm)
Tipos básicos de accesorios: codos, válvulas de bola, tes, reductores, adaptadores...
Material: 6063-T6 (grado marino), 6060, 6082 ... de acero inoxidable, de latón niquelado
Parámetros técnicos: rango de temperatura de hasta 200 grados centígrados; Rango de presión de hasta 20 bar
Opciones de recubrimiento: Recubrimiento de PTFE, pulverización electrostática, recubrimiento en polvo
Normas conformes: ASTM B241, ASME B31.3, REACH, EN 755.2, EN 755.8, EN 573.3, ISO 9001, ISO 8573 (Calidad del aire), TUV, CE, QUALICOAT
Pantalla de productos de tuberías de aire comprimido de aluminio Chalco
Tubo de aire comprimido de aluminio plateado
Tubo de aire comprimido de aluminio azul
Tubo de aire comprimido de aluminio negro
Tubo de aire comprimido de aluminio gris
Tubo de aire comprimido de aluminio verde
Referencia del tamaño de la tubería de aire de aluminio:
- 3/4" (20 mm) DN20
- 1 pulg. (25 mm) DN25
- 1-1/4" (32 mm)
- 1-1/2" (40 mm) DN40
- 2" (50 mm) DN50
- 2-1/2" (63 mm) DN65
- 3" (75mm) DN80
- 3-1/2 pulg. (90 mm)
- 4" (95 mm) DN100
- 4-1/2 pulg. (110 mm)
- 5 pulgadas (140 mm)
- 6 pulg. (160 mm) DN150
- 8 pulg. (200 mm) DN200
- 250 mm (10 pulgadas)
Accesorios para tuberías de aire comprimido de aluminio Chalco
- Diámetros de los racores de compresión: 16, 20, 25, 32, 40, 50, 63, 80, 100 y 160 mm
- Diámetros de conector compactos: 50, 63, 80, 100 y 160 mm

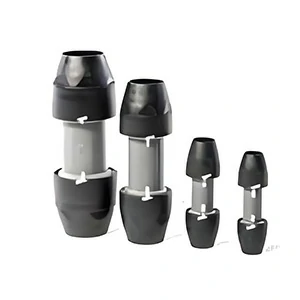

ACCESORIOS DE LA SERIE PF – 20 (3/4 ") – 25 (1 " ) – 40 (1 1/2 ") – 50 (2 ") mm Fundición a alta presión de aluminio EN AC-46100 (similar a A03830) EN 1706 (ASTM B85)
Aleación de aluminio forjado EN AW-6026 (Similar a la aleación 6082) EN 755-2 (ASTM B221)

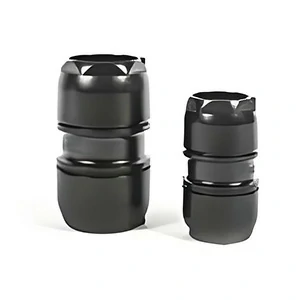

ACCESORIOS DE LA SERIE PM - 63 (2 1/2") – 80 (3") mm Fundición a alta presión de aluminio EN AC-43400 (similar a A360) ASTM B85 / EN 1706
Aleación de aluminio forjado 6082 ASTM B221

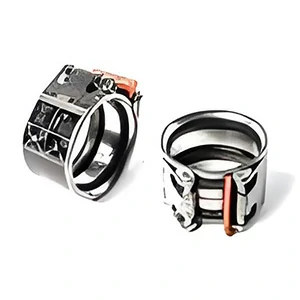

ACCESORIOS DE DIÁMETROS MÁS GRANDES - 63 (2 1/2") – 80 (3") mm Fundición de molde permanente de aluminio EN AC-43100 (similar a A13600) EN 1706 (ASTM B85)
Acero inoxidable EN 1.4301 (Similar a la aleación 304) EN 10088-2 (AISI 304)

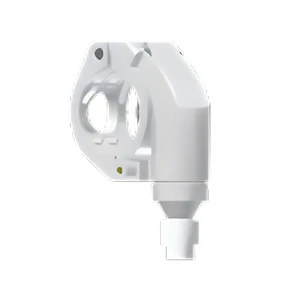

ACCESORIOS QUICKDROPS 100 (4") - 158 (6") mm Fundición a presión de aluminio a alta presión EN AC-44500 (similar a A413) EN 1706 (ASTM B85)

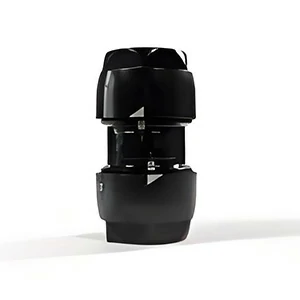

HERRAJES SERIE NEGRO 63 (2 1/2") - 80 (3") mm Fundición a alta presión de aluminio EN AC-46100 (similar a A03830) EN 1706 (ASTM B85)
Fundición de molde permanente de aluminio EN AC-43100 (similar a A13600) EN 1706 (ASTM B85)
Aleación de aluminio forjado EN AW-6026 (Similar a la aleación 6082) EN 755-2 (ASTM B221)
Codo
Válvula de bola
Tee
Reductor
Adaptador
Reborde
Parámetros técnicos del tubo de aluminio de compresión de aire Chalco
Presión máxima de trabajo:
- 1/2 " to 4 ": 232psi (16 bar) when the system is operated between -4 to +115 F (-20 to +46.1 C)
- 6" to 8": 188psi (13 bar) when the system is operated between -4 to +140 F (-20 to + 60 C)
Temperatura máxima de trabajo:
- 185 °F cuando el sistema funciona a 101 psi o menos
- 158 °F cuando el sistema funciona a 145 psi o menos
- 140 °F cuando el sistema funciona a 188 psi o menos
- 115 °F cuando el sistema funciona a 232 psi o menos (solo de 1/2" a 4")
Nivel de vacío: -28, 94 in Hg / -0, 98 BAR
Presión de rotura: 1160 PSI con coeficiente de 5:1
Temperatura del fluido: -20 a 80 °C
8 ventajas de los productos de tubería de aluminio para compresores de aire Chalco
1. Sistema totalmente metálico: más seguro y confiable que el plástico:
Los tubos de aluminio Chalco adoptan una estructura totalmente metálica, que es más resistente a altas temperaturas y presiones que los tubos de plástico. Tiene mayor seguridad y confiabilidad, lo que garantiza un funcionamiento estable a largo plazo.
2. Alto grado de acoplamiento entre la tubería y los accesorios, lo que mejora el sellado y la integridad del sistema:
El alto grado de acoplamiento entre las tuberías y accesorios de Chalco mejora el sellado del sistema, asegurando que todo el sistema de tuberías sea más estable y confiable, evitando fugas de aire y pérdidas de presión.
3. Materiales de tubería reciclables: los materiales de tubería de aluminio se pueden reciclar:
Los tubos de aluminio de Chalco están hechos de materiales reciclables y cumplen con los estándares ambientales, lo que no solo reduce el desperdicio de recursos, sino que también apoya los programas de construcción ecológica y lo ayuda a alcanzar sus objetivos de desarrollo sostenible.
4. Ligero y fácil de manejar: 90% más ligero que los tubos de acero comparables:
Debido a la naturaleza liviana de las tuberías de aluminio, el sistema Chalco es un 90% más liviano que las tuberías de acero similares, lo que facilita su instalación y operación, lo que reduce en gran medida los costos de mano de obra.
5. Fácil de instalar/modificar: permite una configuración y cambios más rápidos y sencillos:
Los sistemas de tuberías de Chalco son fáciles de instalar y modificar, no requieren herramientas o técnicas especiales, lo que lo ayuda a completar rápidamente la configuración y los ajustes, acortando los ciclos de construcción.
6. Gran durabilidad - confiabilidad a largo plazo:
La resistencia al desgaste y la resistencia a la corrosión de las tuberías de aluminio Chalco garantizan el funcionamiento estable a largo plazo del sistema de tuberías y reducen la frecuencia de mantenimiento y reemplazo.
7. Calidad de aire superior: fricción y turbulencia reducidas:
Los ductos Chalco tienen una superficie interior lisa que reduce la fricción y la turbulencia en el flujo de aire, lo que garantiza un suministro de aire limpio y libre de contaminantes, mejorando el rendimiento del equipo y reduciendo los requisitos de mantenimiento.
8. Mejorar la eficiencia energética y ahorrar costes:
Al minimizar las caídas de presión y las fugas de aire, Chalco mejora la eficiencia energética de los sistemas de aire comprimido, lo que ayuda a reducir los costos operativos y aumentar la efectividad general del sistema.
Aplicaciones diversificadas de los tubos de aluminio Chalco en sistemas de gas
Tubos de aluminio para el transporte de gas
Los tubos de aluminio para el transporte de gas son ampliamente utilizados en sistemas de aire comprimido, gas inerte y vacío. Con su excelente resistencia a la corrosión, ligereza y alta resistencia, garantizan un transporte de gas eficiente, estable y seguro.
Contáctanos ahora
Tubo redondo de aluminio
Tubo de presión de aluminio (Lloyd's Register)
Tubo sin costura de aluminio
Tubos de aluminio para la separación de aire
El sistema de separación de aire se utiliza para separar el oxígeno, el nitrógeno y otros componentes del aire. Los tubos de aluminio tienen alta resistencia y resistencia a la corrosión y son adecuados para entornos de baja temperatura y alta presión.
Contáctanos ahora
Tubo de aluminio concentrador de oxígeno
Tubo de aluminio de doble barril
Tubo de aluminio doblado en frío
Tubos de aluminio para sistemas HVAC
En los sistemas de calefacción, ventilación y aire acondicionado (HVAC), los tubos de aluminio se utilizan ampliamente en equipos de refrigeración y calefacción debido a su excelente rendimiento de transferencia de calor y ligereza.
Contáctanos ahora
Tubo de aluminio de gran diámetro
Tubo compuesto de cobre y aluminio
Doblado de tubos de aluminio
Tubos de aluminio para refrigeración por aire
El sistema de enfriamiento por aire se utiliza para proporcionar una disipación de calor eficiente para el equipo. Los tubos de aluminio son ampliamente utilizados en equipos de enfriamiento debido a su buena conductividad térmica y resistencia a la corrosión.
Contáctanos ahora
Tubo de aleta de aluminio
Tubo de bobina de aluminio
Tubo de microcanal de aluminio
Tubos de aluminio para sistemas de escape
El sistema de escape debe garantizar un flujo de aire sin obstrucciones. El tubo de aluminio es liviano, fácil de instalar y desmontar, y puede soportar eficazmente la circulación de aire a gran escala.
Contáctanos ahora
Perfil de tobera de aluminio
Tubo corrugado de aluminio
Manguera de papel de aluminio
Tubos de aluminio para herramientas neumáticas industriales
Las herramientas neumáticas industriales son ampliamente utilizadas en varias líneas de producción, líneas de montaje, sitios de construcción y trabajos de mantenimiento, confiando en el aire comprimido para accionar varias herramientas neumáticas. Como componente clave en el sistema de herramientas neumáticas.
Contáctanos ahora
Tubo cilíndrico de aluminio
Tubo de presión de aluminio
Tubo sin costura de aluminio
Tubos de aluminio para sistemas de gases médicos y de laboratorio
En el campo de la medicina y el laboratorio, el suministro y la transmisión de gases requieren alta calidad, precisión y seguridad. Los tubos de aluminio son ampliamente utilizados en estos sistemas debido a su resistencia superior a la corrosión, alta resistencia, ligereza y fácil limpieza y desinfección para garantizar una transmisión de gas eficiente, segura e higiénica.
Contáctanos ahora
Capilar de aluminio
Tubo de cilindro de gas de aluminio
Tubo de precisión de aluminio
Guía de selección de material de tubería del sistema de tuberías de aire
Consideraciones clave para la selección de materiales
Resistencia a la corrosión: Los gasoductos suelen estar expuestos a ambientes húmedos o a medios químicos, por lo que la resistencia a la corrosión es crucial. Diferentes gases y condiciones ambientales pueden causar corrosión de los materiales de las tuberías.
Resistencia a la presión: Los gasoductos deben soportar una cierta cantidad de presión, por lo que es necesario seleccionar materiales con alta resistencia y resistencia a la presión.
Levedad: El peso del sistema de tuberías afectará directamente la conveniencia de la instalación y el mantenimiento. La elección de materiales livianos puede reducir la intensidad de mano de obra y los costos.
Conductividad térmica y estabilidad de la temperatura: Las fluctuaciones de temperatura afectarán la fluidez del gas, y la conductividad térmica y la resistencia a la temperatura del material deben cumplir con los requisitos del entorno de trabajo del sistema.
Costo y presupuesto: La elección de los materiales debe coincidir con el presupuesto del proyecto, teniendo en cuenta los costes de mantenimiento a largo plazo.
Higiene y limpieza: Especialmente en las industrias médica, alimentaria y farmacéutica, los materiales de las tuberías deben cumplir con altos requisitos de higiene para facilitar la limpieza y evitar la contaminación.
| Material de la tubería | Ventaja | Aplicación | Productos comunes |
| Tubo de aluminio | - Ligero y fácil de instalar buena resistencia a la corrosión - Alta conductividad térmica, adecuado para aplicaciones de baja temperatura - Fácil de mantener y limpiar - Reciclable, respetuoso con el medio ambiente | - Ampliamente utilizado en aire comprimido, sistemas neumáticos industriales, sistemas HVAC, sistemas de gases médicos y de laboratorio, etc. | - Tubo redondo de aleación de aluminio - Tubo sin costura - Tubo de presión - Tubo de microcanal |
| Tubo de acero inoxidable | - Excelente resistencia a la corrosión, especialmente indicado para entornos altamente corrosivos - Alta resistencia, adecuado para sistemas de alta presión - Estabilidad a altas temperaturas, adecuado para entornos de alta temperatura | - Ampliamente utilizado en campos que requieren una durabilidad extremadamente alta, como sistemas de suministro de gas a alta presión, suministro de productos químicos y oleoductos y gasoductos. | - Tubo de acero inoxidable - Tubo soldado - Tubo de precisión |
| Tubo de cobre | - Buena conductividad térmica, adecuada para el sistema de refrigeración - Naturalmente antimicrobiano, adecuado para el suministro de alimentos y gases medicinales - Costo relativamente bajo y fácil de procesar | - Se utiliza principalmente en tuberías de refrigeración, sistemas de suministro de gas a baja presión, sistemas de aire acondicionado domésticos y comerciales. | - Tubería de cobre - Soldadura de tuberías de cobre - Manguera |
| Tubería de acero al carbono | - Alta resistencia y gran capacidad de carga de presión - Costo relativamente bajo, adecuado para aplicaciones a gran escala - Resistencia a altas temperaturas | - Comúnmente utilizado en sistemas de suministro de gas industrial a gran escala, especialmente cuando se requiere alta resistencia. | - Tubo de acero soldado - Tubo roscado |
| Tubo de plástico | - Ligero y fácil de instalar - Buena resistencia a la corrosión, adecuado para el transporte de productos químicos - Bajo costo, adecuado para aplicaciones a corto y pequeño plazo | - Se utiliza para el transporte de gas en entornos de baja presión y no alta temperatura, como la industria ligera y los gasoductos domésticos. | -Tubería de PVC - Tubería de PE - Tubería de PPR |
Sugerencias de selección de materiales para diferentes escenarios de aplicación
Sistema de aire comprimido: Se recomiendan las tuberías de aluminio o de acero inoxidable, ya que proporcionan suficiente resistencia y una excelente resistencia a la corrosión.
Sistemas de alta temperatura o alta presión: Los tubos de acero inoxidable son una opción ideal debido a su resistencia a altas temperaturas y presiones.
Sistema de refrigeración: Para entornos de baja temperatura, los tubos de aluminio son muy adecuados debido a su buena conductividad térmica y ligereza. Los tubos de cobre también se utilizan ampliamente en sistemas de refrigeración y tuberías de aire acondicionado, especialmente para el transporte de gas a baja presión.
Sistemas de gases medicinales: Se deben seleccionar tubos de aluminio o acero inoxidable que cumplan con los estándares higiénicos. La ligereza de los tubos de aluminio y las propiedades antibacterianas del acero inoxidable los convierten en los materiales preferidos para aplicaciones médicas.
Sistema de gas inerte: Los tubos de aluminio son adecuados para sistemas de suministro de gas inerte y pueden evitar eficazmente la contaminación por gas.
Industria alimentaria: Las tuberías de acero inoxidable son muy adecuadas para el transporte de gas alimentario debido a su resistencia a la corrosión e higiene.
Sistemas de gases de laboratorio: Tanto los tubos de aluminio como los de acero inoxidable son muy adecuados para el suministro de gas de laboratorio, ya que proporcionan un flujo de gas preciso y constante.
