El alambrón de aluminio Chalco 1370 cumple con las normas GB/T6892, ASTM B221, ASTM B233, GOST 13843–78, EN AW 1370, EN 1715, EN 755, IS 5487: 1997, etc.
Los alambrones eléctricos de aluminio de alta pureza de la serie 1000 de Chalco, los alambrones eléctricos de aluminio de alta resistencia de la serie 6000, los alambrones de aluminio termoeléctrico de alta conductividad de la serie 8000 y los alambrones eléctricos de aluminio de tierras raras se utilizan ampliamente en la fabricación de alambres y cables como AAC , AAAC, AaCSR, ABC y otros equipos de transmisión y distribución de energía.
¿Por qué elegir a Chalco como proveedor de alambrón de aluminio?
Los alambrones eléctricos de aluminio de Chalco se producen mediante colada y laminación continuas en un proceso integrado de fundición de materia prima. El tamaño máximo que se puede proporcionar es φ32 mm. El gran peso unitario (hasta 2 toneladas) mejora significativamente la productividad.
Chalco Aluminium suministra alambrón de aluminio 1370, 1350, 1070, 1050, 6101, 6201, 8176, 8030, 8017, etc. para aplicaciones eléctricas y ha establecido relaciones de cooperación a largo plazo con AVIAL LLC, WIELAND METAL SERVICES, disfrutando de su buena reputación.
Especificación del alambrón eléctrico Chalco
| Temperamento | H11, H12, H13, H14, H16 |
| Diámetro típico |
7, 5 mm, 9, 5 mm, 12, 0 mm, 15, 0 mm, 19, 0 mm, 24, 0 mm; Ver productos populares 【Consultar table de tallas】 Las dimensiones específicas se pueden contactar para la personalización |
| tecnología de procesamiento | Tratamiento térmico, trefilado, etc. |
| Tratamiento de superficies | Desoxigenación, pulido o galvanoplastia |
| Calidad de la superficie | Sin defectos de fundición y rodadura (fracturas, desgarros, grietas, rebabas, vueltas rodantes, muescas, películas, huecos, arañazos) |
| Sin manchas de aceite, óxidos o corrosión superficial, suciedad, polvo de aluminio | |
| Sin juntas soldadas, defectos de rectificado, daños en los extremos | |
| paquete | Para garantizar la integridad, cada bobina de alambrón debe estar bien sujeta con cinta de acero o poliéster, en al menos tres lugares distribuidos uniformemente alrededor de la circunferencia de la bobina. |
| Marca | Cada bobina lleva una etiqueta adecuada con el nombre del fabricante, tamaño, número de temple de aluminio, número de lote de fabricación, peso neto & código material. |
| Estándar | GB/T6892, ASTM B221, ASTM B233, GOST 13843–78, EN AW 1370, EN 1715, EN 755 |
Propiedades mecánicas y eléctricas del alambrón de aluminio Chalco 1370
| Estándar | Temperamento | Características mecánicas | Características eléctricas temperatura 20℃ | |||
| Rm MPa | Elongación habitual A100 % | Resistividad mk cm máx. | Conductividad %IACS min | |||
| mínimo | máx. | |||||
| EN AW 1370 (EAl 99, 70) | H16 | 120 | 140 | 10 | 2.801 | 61.55 |
| H14 | 115 | 130 | 14 | 2.801 | 61.55 | |
| H13 | 105 | 120 | dieciséis | 2.801 | 61.55 | |
| H12 | 95 | 110 | 20 | 2.801 | 61.55 | |
| H11 | 80 | 95 | 25 | 2.801 | 61.55 | |
Componente químico de alambrón de aluminio Chalco 1370
| Elemento | Composición (EN 573-3) (%) | |
| Si | <0, 1 | |
| Fe | <0, 4 | |
| cobre | <0, 05 | |
| Minnesota | <0, 01 | |
| magnesio | - | |
| cr | <0, 01 | |
| zinc | <0, 05 | |
| V | Suma <0.02 | |
| ti | ||
| B | <0, 05 | |
| Otro | cada | <0, 03 |
| total | <0, 1 | |
| Alabama | ≥ 99, 5 | |
Dimensiones y masa lineal del alambrón de aluminio Chalco 1370
| Diámetro nominal (mm) | Rango de desviación (mm) | Masa lineal (kg/m) |
| 9.5 | +-0.5 | 0.191 |
| 12.0 | +-0.5 | 0.305 |
| 15.0 | +-0.5 | 0.477 |
| Nota: La masa lineal se calcula para la densidad de 2, 7 kg/dm3. La sección transversal del alambrón es similar a una sección circular, con tres lados aplanados. La ovalidad del cable (la diferencia entre las dimensiones grandes y pequeñas de una sección) no excederá el valor del rango de desviación en la table. | ||

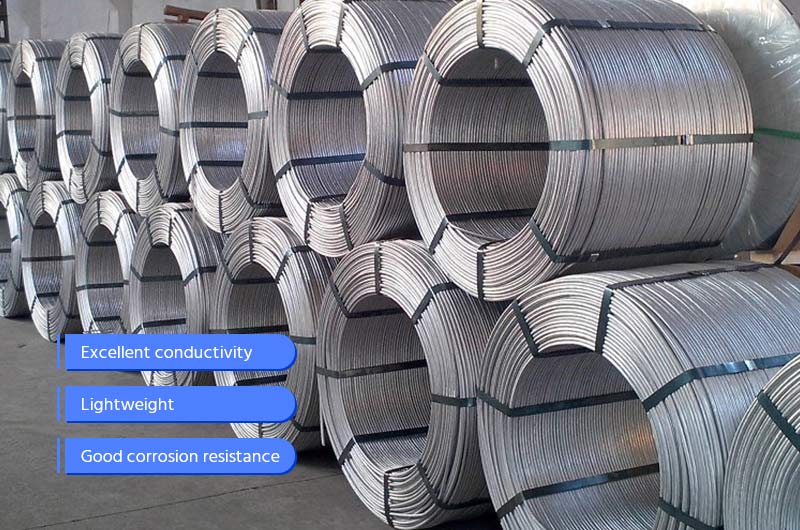

Ventajas del alambrón de aluminio Chalco 1370
Excelente conductividad: el alambrón eléctrico de aluminio 1370 tiene una excelente conductividad, similar al alambre de cobre. Esto lo convierte en un buen conductor ampliamente utilizado en sistemas de transmisión y distribución de energía.
Ligero: los alambrones eléctricos de aluminio 1370 son mucho más livianos y más convenientes de instalar y mantener que los alambres de cobre tradicionales para fabricar alambres. Además, la característica de peso ligero también reduce la carga en la estructura de soporte de la línea, lo que reduce los costos y los requisitos de materiales.
Buena resistencia a la corrosión: los alambrones eléctricos de aluminio 1370 tienen una alta resistencia a la corrosión para las condiciones ambientales y climáticas más comunes. Se puede usar para hacer alambres y cables para uso en interiores, exteriores y en condiciones climáticas adversas.
Fácil de procesar e instalar: el alambrón eléctrico de aluminio 1370 tiene buena plasticidad y maquinabilidad, lo que facilita el corte, el doblado y el procesamiento posterior de la producción de alambre.
Bajo costo: El alambre de aluminio con alambrón de aluminio Chalco 1370 tiene un precio bajo, una larga vida útil y puede ahorrar costos de uso.

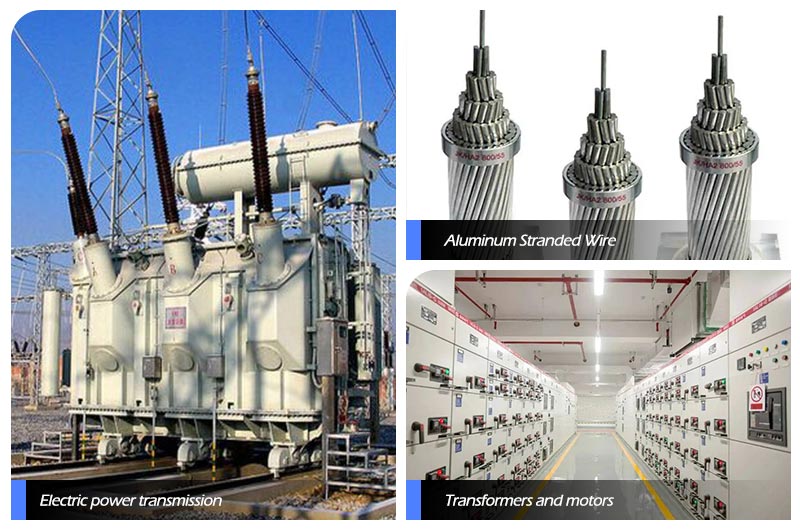

Aplicación de alambrón de aluminio Chalco 1370
El alambrón de aluminio, o el alambrón de aluminio eléctrico, es la materia prima para alambres y cables eléctricos, los tamaños comúnmente utilizados son el alambrón de aluminio de 9, 5 mm y el alambrón de aluminio de 12, 7 mm.
El alambrón de aluminio Chalco 1370 se usa ampliamente en la producción de alambres, cables y campos de energía.
Cable trenzado de aluminio: AAC, AAAC, ACSR, ACAR, ACSS/AW, AACSR, ACSR/AW, AACSR/AW ACS, GWS).
Cables aéreos aislados: Cable aéreo ABC de BT y MT.
Líneas de transmisión y distribución de energía eléctrica: 1370 postes eléctricos de alambre de aluminio se usan comúnmente en la fabricación de alambres y postes para líneas de transmisión y distribución. Como conductores de líneas de transmisión, pueden transmitir electricidad de manera efectiva y son relativamente livianos, lo que reduce la carga en la estructura de la línea.
Transformadores y motores: debido a la excelente conductividad y baja resistencia del aluminio, el uso de alambrón eléctrico de aluminio 1370 como cables para transformadores y motores puede mejorar la eficiencia energética y el rendimiento eléctrico.
Conectores de alimentación y materiales de puesta a tierra: debido a la excelente conductividad y plasticidad de las varillas de alambre de aluminio eléctrico 1370, también se utilizan ampliamente en la fabricación de conectores de alimentación y materiales de puesta a tierra para garantizar la transmisión de corriente y la confiabilidad del sistema.
table de referencia de tamaño común para alambrón de aluminio Chalco
| Tamaños comunes de alambrón de aluminio eléctrico Chalco | ||||||||
| Aleación | Temperamento | Diámetro/mm | ||||||
| Varillas eléctricas de aluminio de alta pureza serie 1000 | 1350 1370 1050A 1070A 1080A 1098 | O | 9.50-25.00 | |||||
| H12 H22 | ||||||||
| H14 H24 | ||||||||
| H16 H26 | ||||||||
| H18 | 1.20-6.50 | |||||||
| 1A50 | O H18 | 0.80-20.00 | ||||||
| Varillas eléctricas de aluminio de alta resistencia serie 6000 | 6101 6201 | T1 T4 | 9.5 | |||||
| Varillas de alambre de aluminio termoeléctrico de alta conductividad serie 8000 | 8017 8030 8076 8130 8176 8177 | O H19 | 0.20-17.00 | |||||
| 8C05 8C12 | H14 H18 | 0, 30-2, 50 | ||||||
| Dimensiones nominales y tolerancia | ||||||||
| Diámetro nominal | 9 mm | 9, 5 mm | 12 mm | 15 mm | 19 mm | 23 mm | 25 mm | |
| Tolerancia de diámetro, no más | +/-0, 3mm | +/-0, 3mm | +/-0, 4mm | +/-0, 5mm | +/-0, 8 | +/-1, 0 | +/-1, 0mm | |
| milímetro | milímetro | |||||||
| Ovalidad, no más | 0, 4mm | 0, 3mm | 0, 4mm | 0, 5mm | 0, 6mm | 0, 8mm | 0, 8mm | |
| 0, 4mm | 0, 5mm | |||||||
