In Präzisionskühlrohrleitungen, elektronischen Kontakten und Hartmetall-Schneidwerkzeugen gelten Lötlegierungen auf Silberbasis aufgrund ihres niedrigen Schmelzpunkts, ihrer schnellen Benetzung und ihrer starken Verbindungen weithin als die bevorzugten Zusatzwerkstoffe. Chalco bietet drei Hauptformen an, die sich an unterschiedliche Produktionsrhythmen anpassen – gerade Stangen, Drahtspulen und vorgeformte Ringe – und führt eine Chargenprüfung der Drahtdurchmessertoleranz und der chemischen Zusammensetzung durch, um eine gleichbleibende Fließfähigkeit und mechanische Eigenschaften zu gewährleisten.
*Cd-freie, umweltfreundliche Formulierung, ohne giftige Cadmiumoxiddämpfe, die beim Schweißen entstehen, entspricht den internationalen Vorschriften RoHS und REACH und bietet eine sicherere, umweltfreundlichere Lötlösung für Bediener und Endanwendungen.
Chalco Silber Lötstab & Silber Lötstab Produktserie
Um Kunden dabei zu helfen, schnell die beste Kombination aus zahlreichen Optionen zu finden, verwendet Chalco ein dreidimensionales System aus Silbergehalt × Funktionsmodifikation × Flussmittelauswahl für eine verfeinerte Produktklassifizierung, das wirklich alle Szenarien abdeckt, von der kostengünstigen HLK-Installation bis hin zu hochzuverlässigen Teilen für die Luft- und Raumfahrt.
Grundlegende Silberlötlegierungen | Wirtschaftliche Wahl
Kernformulierungen: Ag5- und Ag15-Systeme mit niedrigem Silbergehalt mit einem Schmelzpunkt ≥ 700 °C und kostengünstigen Materialien.
Durchmesserbereich: Stäbe Ø 1,6–3,2 mm × 500 mm; Drahtcoils Ø 0,5–1,5 mm (5 kg/Coil).
Verfügbare Formen: RapidRod blanke Stäbe, FluxOne flussmittelbeschichtete Stäbe, FlexWire Spulen.
Leistungsmerkmale: Die eutektische Ag-Cu-Phase sorgt für eine schnelle Benetzung und zuverlässige Festigkeit; Die gleichmäßige Raupenfarbe und die einfache Reinigung von Rückständen ermöglichen einen sorgenfreien Feldbetrieb.
Empfohlene Szenarien: Installation von HLK-Kupferrohren, Montage von Hardware-Rohrleitungen und routinemäßige Wartung.
- Economic Silver Series (Ag 5–15 %)
Schmelzpunkt: ≥ 700°C
Hauptmerkmale: Kostenfreundlich; Benetzungsgeschwindigkeit ausreichend für die Massenmontage
Typische Anwendungen: Kupferrohre, Messingventile, kleine Edelstahlteile
- Allgemeine Silber-Serie (Ag: 20–45 %)
Schmelzbereich: 630–780°C
Hauptmerkmale: Fließfähigkeit und Scherfestigkeit gegenüber Sorten mit niedrigem Silbergehalt deutlich verbessert
Typische Anwendungen: Cu-rostfreie ungleiche Verbindungen, Hartmetall-Werkzeugspitzen, Haushaltsgeräte und Kochgeschirr
- Hochleistungs-Silber-Serie (Ag 50–56 %)
Solidus–Liquidus: niedrig bis 610°C
Hauptmerkmale: Überlegene elektrische und thermische Leitfähigkeit
Konzipiert für: Dünnwandige elektronische Kontakte, aus Edelstahl, Induktionslöten in wärmeempfindlichen Gehäusen
| Allgemeine Klasse (AWS / ISO) | Ag (%) | Solidus (°C) | Liquidus (°C) | Scherfestigkeit (MPa)* | Typische Anwendungen |
| BAg-3 / ISO Ag215 | 15 | 705 | 745 | 250 | HLK-Kupferrohre, Wasserventile aus Messing |
| BAg-2 / ISO Ag220 | 20 | 750 | 780 | 260 | Geschirr aus Edelstahl, Cu-Stahl-Fugen |
| BAg-6 / ISO Ag225 | 25 | 720 | 760 | 270 | Cu-rostfreie Wärmetauscherbleche |
| ISO AgCuZn-30 | 30 | 690 | 730 | 275 | Hardware-Armaturen, Pumpen- und Ventilgehäuse |
| ISO AgCuZn-34 | 34 | 670 | 720 | 280 | Kühlrohrleitungen, Verbindungen zur Instrumentierung |
| BAg-5 / ISO Ag345 | 45 | 630 | 680 | 290 | Hartmetall-Werkzeugspitzen, Werkzeugstähle |
| BAg-24 | 50 | 625 | 655 | 295 | Induktiv gelötete Stahlteile, Electronic Packaging |
| BAg-7 / ISO Ag456 | 56 | 610 | 630 | 300 | Elektronische Kontakte, dünnwandiger Edelstahl |
*Die Scherfestigkeitswerte sind typische Laborergebnisse; Die tatsächliche Leistung hängt vom Fugenspiel und den Prozessparametern ab.
Silber-Verbundwerkstoff-Hartlotlegierungen | Leistungssteigerung
Typische Modifikationsschemata: Ni-Ag-Benetzung mit hoher Festigkeit, Ag-Sn-Schutz für niedrige Temperaturen, Ag-Cu-P selbstfließend, CleanSilver cadmiumfrei.
Verfügbare Formen: RapidRod blanke Stäbe, FluxOne flussmittelbeschichtete Stäbe, FlexWire Spulen.
Durchmesserbereich: Stäbe Ø 1,6–3,2 mm; Coils Ø 0,8–1,5 mm (5 kg/Coil).
Höhepunkte des Upgrades: Durch die absichtliche Zugabe von Ni, Sn oder P oder die Verwendung von Cd-freien Formulierungen wird die Benetzbarkeit von Werkzeugstählen, Hartmetallen und wärmeempfindlicher Elektronik umfassend verbessert, zusammen mit der Lötbarkeit bei niedrigen Temperaturen und der Einhaltung von Umweltvorschriften.
- Phos-Kupfer-Silber-Legierungen (Ag-Cu-P): Selbstfließend, kein externes Flussmittel beim Löten von Kupfer und Messing erforderlich, weit verbreitet in Kupferrohrleitungen und Kühlventilen.
- Sn/Ni-haltige Silberlötlegierungen (Ni-Ag, Ag-Sn): Die Zugabe von Ni oder Sn verbessert die Benetzbarkeit und Zuverlässigkeit von Werkzeugstählen, Hartmetallen und wärmeempfindlicher Elektronik erheblich.

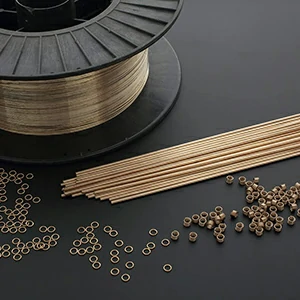

- Ni–Ag, Neusilber
Schlüsselelement: ~2% Ni
Nutzen: Verbessert die Benetzung und Scherfestigkeit von Werkzeugstahl und Kohlenstoffstahl erheblich
Empfohlene Verwendung: Hartmetallspitzen, Löten von Gesenk-/Formlöten
Notizen: Konzipiert für hochfeste Verbindungen auf eisenhaltigen Untergründen
- Ag–Sn Niedrige Temperatur
Schlüsselelement: ≤ 2% Sn / Li
Nutzen: Absenkung des Solidus-Liquidus-Gehalts auf ca. 610 °C für Löten mit geringem Wärmeeintrag
Empfohlene Verwendung: Empfindliche Elektronik, dünnwandiger Edelstahl, Induktionslöten
Notizen: Hilft, Überhitzung und Verformung zu verhindern
- Ag–Cu–P Phosphor Silber
Schlüsselelement: ~6% P
Nutzen: Selbstfließend auf Kupfer und Messing, kein externes Flussmittel erforderlich
Empfohlene Verwendung: Löten von Kupfer und Messing mit reduzierten Prozesskosten
Notizen: Ideal für Rohrleitungen, Kälteventile
- CleanSilver Cadmium-frei
Hauptmerkmal: Entfernt Cd in Formulierungen mit mittlerem/hohem Silbergehalt vollständig; RoHS & REACH freundliche Wahl
Nutzen: Erfüllt die Anforderungen in Lebensmittelqualität, medizinischer Qualität und umweltfreundlicher Fertigung
Empfohlene Verwendung: Lebensmittelkontakt und medizinische Geräte, umweltkonforme Prozesse
| Art der Modifikation | Allgemeine Klasse (AWS / ISO) | Ag (%) | Schlüsselelement | Solidus (°C) | Liquidus (°C) | Scherfestigkeit (MPa)* |
| Ni–Ag | BAg-24 | 50 | Ni ≈ 2% | 625 | 645 | 300 |
| Ag–Sn Niedrige Temperatur | ISO AgCuZn-34Sn | 34 | Sn ≤ 2% | 660 | 700 | 280 |
| Ag–Sn Niedrige Temperatur | ISO AgCuZn-40Sn | 40 | Sn ≤ 2% | 640 | 680 | 285 |
| Ag–Cu–P | BCuP-3 | 5 | P ≈ 6% | 645 | 810 | 200 |
| Ag–Cu–P | BCuP-5 | 15 | P ≈ 5% | 645 | 705 | 240 |
| CleanSilver Cd-frei | ISO AgCuZn-45 (CD-frei) | 45 | — | 630 | 680 | 290 |
*Rüsten Sie Ihr Löten mit Chalco auf's modifizierte Silberlegierungen – stärkere Verbindungen, geringerer Wärmeeintrag und umweltfreundliche Nachgiebigkeit. Kontaktieren Sie uns noch heute für Details.
Auswahl des Flussmittels | Silberlötlösungen mit höherer Effizienz
Verfügbare Formen: FluxOne flussmittelbeschichtete Stäbe, CoreStick-Füllstäbe, CoreWire-Füllspulen.
Wesentliche Vorteile: Flussmittel und Silberfüllstoff sind integriert und schmelzen und aktivieren gleichzeitig beim Erhitzen. Das Benetzen und Füllen von Lücken wird beschleunigt, die Schweißnähte sind voll und rückstandsarm und das echte Löten in einem Schritt wird ohne zusätzliche Paste oder Pulver erreicht, was erheblich Zeit und Verbrauchsmaterialien spart.
Durchmesserbereich: Beschichtete Stäbe Ø 2,0–3,2 mm; Füllspulen Ø 0,8–1,6 mm (5 kg/Spule).
- Flussmittelbeschichtete Stäbe
Konstruktion: Spezielles Flussmittel, gleichmäßig beschichtet auf Norm-Silberstäbchen
Nutzen: Einstufiges Löten ohne zusätzliche Paste oder Pulver
Am besten geeignet für: Schnelle Arbeit vor Ort
- Füllstäbe / Fülldrähte
Struktur: In den Kern eingebettetes Flussmittel, das beim Schmelzen freigesetzt wird
Nutzen: Saubere Schweißnähte mit geringen Rückständen
Am besten geeignet für: Automatisierung und langanhaltende kontinuierliche Beschickung
- Produkte für die kontinuierliche Drahtzuführung
Versorgung: Drahtcoils für den kontinuierlichen Vorschub
Nutzen: Deutliche Steigerung der Taktzeit mit Schutzgasprozessen oder Robotern
Am besten geeignet für: Produktionslinien für hohe Stückzahlen
| Wichtige Metrik | FluxOne beschichtete Stäbe | CoreStick Stäbe mit Kern | CoreWire Füllspulen |
| Verteilung des Flussmittels | Äußere Beschichtung | Mit Kern gefülltes Pulver | Mit Kern gefülltes Pulver |
| Gehalt an Flussmitteln | 3–5 Gew.-% | 8–10 Gew.-% | 6–8 Gew.-% |
| Typischer Durchmesser | Ø 2,0–3,2 mm | Ø 2,4 / 3,2 mm | Ø 0,8–1,2 mm |
| Fütterungsmethode | Einstangen-Schaltgetriebe | Einstangen-Schaltgetriebe | Spule automatisch/roboterhaft |
| Empfohlene Szenarien | Schnelle Reparatur vor Ort | Dickwandige Stähle, hochfeste Verbindungen | Massenproduktion, Automatisierung |
| Schweißrückstände | Minimal, bürstenbar | Minimal | Spur pulverförmig |
| Vorgeschlagene Lücke* | 0,03–0,08 mm (Cu) / 0,05–0,15 mm (Fe) | Wie links | Wie links |
*Wählen Sie Chalco'Die flussmittelintegrierten Silberlötlösungen von S für schnellere, sauberere und einstufige Abläufe – kontaktieren Sie uns, um maßgeschneiderte Optionen für Ihre Produktionslinie zu erhalten.
Wichtige Leistungsvorteile von Chalco Silber-Lötstäben
Schnelles Löten bei niedrigen Temperaturen: Die Ag56-Legierung hat einen Liquidus von nur 630 °C und ermöglicht eine One-Play-Umformung unter wärmeempfindlichen Bedingungen, wie z. B. bei dünnwandigem Edelstahl und elektronischen Bauteilen ohne Verzug durch unedle Metalle.
Hochfeste Verbindungen: Mittlere bis hohe Silberqualitäten bieten eine Scherfestigkeit von 270 bis 300 MPa und erfüllen damit die hohen Lastanforderungen von Hartmetallspitzen und Druckleitungen.
Öko-Konformität und Sicherheit: Vollständig Cd-freie Silberlegierungen in Kombination mit halogenarmen Flussmitteln erzeugen keine Cadmiumoxiddämpfe; RoHS 2.0- und REACH-konform, mit SGS- und EN 10204-3.1-Zertifikaten verfügbar.
Vielfältige Formen, auf Anfrage bereit: Zusätzlich zu Stäben und Spulen sind kundenspezifische vorgeformte Ringe, Lötfolien/-bleche und Pulver erhältlich. 48 Stunden Lagerlieferung und 7-15 Tage für maßgeschneiderte Formulierungen.
| Repräsentative Klasse | Schmelzbereich (°C) | Scherfestigkeit (MPa) | Leitfähigkeit (% IACS) | Typische Anwendung |
| BAg-3 (Ag15) | 705–745 | 250 | 20 | Kupferrohre für HLK |
| AgCuZn-34 (Ag34) | 670–720 | 280 | 24 | Rostfreies Geschirr, Mischmetallverbindungen |
| BAg-7 (Ag56) | 610–630 | 300 | 29 | Elektronische Kontakte, dünnwandiges rostfreies Induktionslöten |
Die Scherfestigkeit ist ein typischer Laborwert. Für einen vollständigen XLS-Datensatz (chemische Zusammensetzung, Dehnung, Wärmeleitfähigkeit usw.) oder kundenspezifische Preforms/Pulverspezifikationen kontaktieren Sie uns bitte.
Chalco Silber-Lötstab Industrie-Anwendungsreferenz
Im Folgenden finden Sie fünf der gängigsten Anwendungsszenarien, um eine schnelle und intuitive Anleitung zur Auswahl von Legierungen zu erhalten. Für spezielle unedle Metalle, extreme Thermofenster oder kundenspezifische Formen wenden Sie sich bitte an das technische Team von Chalco, um gezielte Formulierungen und Muster zu erhalten.
Kupferrohre für HLK-Kältetechnik
Empfehlung: Ag15 blanke Stäbe oder Ag15P Phosphor Silber selbstfließende Stäbe
Prozess: Rund 700 °C füllen den Fugenspalt schnell
Am besten geeignet für: Masseninstallation vor Ort und schnelle Wartung
Hartmetall-Werkzeuge und Werkzeugstähle
Empfehlung: BAg-24 Neusilber (~2% Ni) mit FluxOne beschichteten Stäben
Prozess: Hohe Benetzungs- und Scherfestigkeit in einem Fenster von 625–645 °C
Rostfreies Küchengeschirr und Sanitärbeschläge
Empfehlung: Mittlere Silberqualitäten: Ag34 oder Ag25
Prozess: Mit RapidRod blanken Stäben, 0,05 mm Lücken innerhalb von Sekunden gefüllt
Ergebnis: Helles Aussehen nach dem Löten
Elektronische Kontakte und dünnwandiges Induktionslöten
Rec: Cd-freie Legierungen BAg-7 (Ag56) oder Ag45 mit hohem Silbergehalt
Merkmal: Liquidus bis 630 °C, Leitfähigkeit bis 29 % IACS
Unterstützen: Feinformatige FlexWire-Spulen für die Roboterbeschickung
Medizinische und lebensmitteltaugliche Geräte
Empfehlung: CleanSilver Ag45 Cd-freie Legierung
Beachtung: Erfüllt RoHS 2.0 und FDA-Anforderungen für den Kontakt mit Lebensmitteln
Beste Kombination: FlexFoil Lötfolien für Vakuumlöten, saubere und polierbare Verbindungen
Wenn Sie weitere Lösungen benötigen, wie z. B. das Löten von Aluminiumkühlern, die Auftragsschweißreparatur von Ölbohrwerkzeugen oder Pulverauflagen für die additive Fertigung, kontaktieren Sie uns bitte für eine persönliche Anwendungsberatung und Musterunterstützung.
Leitfaden und Häufig gestellte Fragen zum Lötprozess
Um sicherzustellen, dass Chalco-Lötlegierungen auf Silberbasis bei verschiedenen Anlagen und Grundmetallen eine optimale Leistung erbringen, bieten die folgenden Prozessgrundlagen und häufig gestellte Fragen vor Ort eine schnelle Referenz. Für Sonderkonditionen, die nicht abgedeckt sind, wenden Sie sich bitte an unsere Anwendungstechniker.
Empfohlene Heizmethoden und Temperaturfenster
- Flamme: Neutrale bis leicht abnehmende Flamme; Stoppen, sobald die Legierung einen hellen Fluss zeigt
- Induktion: 20–40 °C/s Heizrate; 3 s nach vollständiger Penetration halten
- Vakuum/Ofen: 50 °C unter Solidus vorheizen; Vollständiges Löten bei 20 °C über dem Liquidus
Empfohlene Fugenabstände
- Kupfer und seine Legierungen: 0,03–0,08 mm
- Edelstahl und kohlenstoffarmer Stahl: 0,05–0,15 mm
- Werkzeugstahl oder Hartmetall: 0,03–0,05 mm (funktioniert am besten mit Ni–Ag-Serie)
Flussmittel-Anpassung
- Allgemeine Kupferteile → Flussmittel 1020 (650–780 °C)
- Edelstahl / Werkzeugstahl → Flux 1050 (700–820 °C)
- Cu-Messing in großen Stückzahlen → Auswahl von selbstfließenden Ag-Cu-P-Legierungen, kein externes Flussmittel erforderlich
Häufig gestellte Fragen
F: Was ist, wenn die Schweißnaht nicht richtig benetzt wird?
A: Entfernen Sie die Oxidschichten und fügen Sie frisches Flussmittel hinzu; Bevorzugen Sie bei Stahlteilen Legierungen der Ni-Ag-Reihe.
F: Was ist, wenn Rückstände nach dem Löten schwer zu entfernen sind?
A: Verwenden Sie FluxOne-beschichtete Stäbe oder reinigen Sie sie mit warmem Wasser und einer weichen Bürste; Vermeiden Sie eine Überhitzung, die Flussmittel sintert.
F: Was ist, wenn der Füllstoff Zink verliert oder spröde wird?
A: Senken Sie die Flammentemperatur um ca. 20 °C oder wechseln Sie zu Ag-Sn-Typen mit hohem Silbergehalt bei niedrigen Temperaturen.
F: Machen Sie sich Sorgen über eine Überhitzung dünnwandiger Teile?
A: Wählen Sie die Niedertemperatur-Serie Ag56 oder Ag-Sn mit einem Liquidus um 630 °C.
Chalco Silber Lötstab Compliance & Bestellung
Cd-freie Formulierungen ohne Cadmiumoxid-Dämpfe beim Schweißen, konform mit den Grenzwerten RoHS 2.0 und REACH.
Produktionssystem zertifiziert nach ISO 9001 und IATF 16949 mit Chargenrückverfolgbarkeit.
EN 10204-3.1 Materialzertifikate, die mit jeder Charge bereitgestellt werden; SGS / TÜV-Berichte von Drittanbietern und Flussmittel-SDB sind auf Anfrage erhältlich.
Die angegebenen Typen bestehen die FDA-Tests für den Kontakt mit Schwermetallen und sind für medizinische und Catering-Geräte geeignet.
Machen Sie jedes Löten beim ersten Mal solide und zuverlässig – Chalco Silver Lötstab freut sich darauf, Ihnen effiziente und konforme Lötlösungen anzubieten.
Phos-Kupfer-Silber-Legierungen (Ag-Cu-P)
| Lagermodell | Norm | Ag (%) | Schmelzbereich (°C) | Hauptanwendungen |
| Ag20 | AWS BCuP-5 / ISO CuP 284 | 20 | 690–810 | Kupfer-Kupfer / Kupfer-Messing-Rohrleitungen, Kältearmaturen |
| Ag25 | AWS BCuP-6 | 25 | 670–760 | Hochfrequenz-Induktionslöten, großflächige Kupferstangen |
| Ag30 | ISO CuP 286 | 30 | 680–765 | Baugruppen aus Edelstahl und Kupfer in Lebensmittelqualität |
| Ag45 | AWS BAg-5 | 45 | 605–715 | Verbindungen mit hoher Leitfähigkeit, schnelles Löten mit kleinen Rohren |
Sn/Ni-modifizierte Ag-Cu-Legierungen
| Lagermodell | Highlights der Legierung | Ag (%) | Schmelzbereich (°C) | Hauptanwendungen |
| Ag50Sn | Ag–Cu–Sn | 50 | 640–750 | Rostfreie Wärmetauscher, Hartmetall-Werkzeugspitzen |
| Ag45Ni | Ag–Cu–Ni | 45 | 655–775 | Elektrische Hochspannungskontakte, Motorkommutatorsegmente |
| Ag55SnNi | Ag–Cu–Sn–Ni | 55 | 630–740 | Präzisionsinstrumente, Mikrolöten von Medizinprodukten |
| Ag60Sn | Hochsilber Cd-frei | 60 | 650–720 | Elektronisches Packaging, Punktlöten von vergoldeten Anschlüssen |
