Als professioneller Hersteller von Aluminiumwaben liefert Chalco kommerzielle (3003, 3005, 3104, 3105) und Luft - und Raumfahrtkerne (5052, 5056) für Industrie-, Architektur-, Marine- und Luft- und Raumfahrtanwendungen.
Norms und Spezifikationen für Aluminiumwabenkerne
Chalco Aluminium-Wabenkerne erfüllen nicht nur die strengen Luft- und Raumfahrtnormen, sondern auch die Spezifikationen für kommerzielle Anwendungen. Ob für High-End-Strukturen in der Luft- und Raumfahrt oder kostensensible Projekte in Industrie und Bauwesen, wir liefern Produkte, die den geforderten Normen entsprechen und eine zuverlässige Qualität und Leistung gewährleisten.
| Chalco Aluminium Wabenkern Spezifikationen | ||
| AMS-C-7438 | AMS 4348 | AMS 4349 |
| AMS 4175 | MIL-C-7438 | RoHS / REACH |
Einführung in den Aluminiumwabenkern
| Material | Alufolie |
| Legierung | 3003, 3005, 3104, 3105, 5052, 5056. Klicken Sie hier, um verschiedene Legierungsarten von Aluminiumwaben anzuzeigen. |
| Korrosionsbeständige Oberflächenbehandlung | Chromatbeschichtung und Phosphateloxierung. Details zur Oberflächenbehandlung anzeigen |
| Typ der Zellengröße | Mikroporöser-Aluminium-Wabenkern, Normaler-Aluminium-Wabenkern |
| Formt | Expandiert oder unexpandiert, Ganze Blöcke oder geschnittene Scheiben, Perforiert oder unperforiert, Korrosionsbehandelt oder unbehandelt, Kundenspezifische Produkte. Klicken Sie hier, um weitere Formen von Aluminiumwabenkernen anzuzeigen. |
| Norm | AMS C7438 |
| Längentoleranz | +6″, -0″ |
| Breiten-Toleranz | +6″, -0″ |
| Toleranz der Dicke | ±.005″ (for thickness < 4″), ±.062″ (for thickness > 4″) |
| Toleranz der Dichte | ±10% |
| Toleranz der Zellengröße | ±10% |
| Verfügbare Form | Mikroporöse, expandierte, geschnittene Streifen, Blöcke, abgeschrägte Löcher |
Hinweis: Sondergrößen, Abmessungen, Toleranzen, CNC-Bearbeitung und Stanzabmessungen sind auf Anfrage erhältlich.
Aluminiumlegierungstypen von Chalco-Aluminiumwabenkern
Chalco-Aluminiumwabenkerne sind sowohl in kommerziellen Legierungen als auch in Legierungen für die Luft- und Raumfahrt erhältlich und bieten Ihnen zuverlässige Optionen für kostensensible Industrieprojekte sowie Hochleistungsanwendungen in der Luft- und Raumfahrt.
Kommerzielle Legierungen Aluminium-Wabenkern (Serie 3000)
Diese Legierungen wurden für den Bauwesen, die Dekoration, den Transport und den allgemeinen industriellen Einsatz entwickelt und zeichnen sich durch eine gute Korrosionsbeständigkeit, eine hervorragende Formbarkeit und wettbewerbsfähige Kosten aus.
- 3003 Aluminium-Wabenkern
Zellengröße: 0,86–25 mm
Kernstärke: 1,5–200 mm (kundenspezifisch)
Erweiterte Größe: bis zu 8000×1700 mm
Form: Nicht perforiert / Perforiert
- 3005 Aluminium-Wabenkern
Zellengröße: 1-25 mm
Kernstärke: 3–120 mm (kundenspezifisch)
Erweiterte Größe: bis zu 8000×1700 mm
Form: Nicht perforiert / Perforiert
- 3103 / 3104 Aluminium-Wabenkern
Zellgröße: 1–25 mm (benutzerdefiniert)
Kernstärke: 3–120 mm (kundenspezifisch)
Erweiterte Größe: bis zu 8000×1700 mm
Form: Nicht perforiert / Perforiert
3003 Aluminium-Wabenkern: Die am weitesten verbreitete kommerzielle Legierung mit ausgezeichneter Korrosionsbeständigkeit und Verarbeitbarkeit; Ideal für Vorhangfassaden, Innendekoration und Transportanwendungen.
3005 Aluminium-Wabenkern: Höhere Festigkeit als 3003, geeignet für Bau- und Transportprojekte, die höhere mechanische Eigenschaften erfordern.
3103 Aluminium-Wabenkern : Kombiniert gute Korrosionsbeständigkeit mit Formbarkeit, wird häufig in dekorativen und industriellen Platten verwendet.
3104 Aluminium-Wabenkern: Bietet eine hervorragende Schweiß- und Umformleistung, geeignet für Wabenstrukturen, die gebogen oder gestanzt werden müssen.
Wabenkern aus Legierungen in Luft- und Raumfahrtqualität (Serie 5000)
Wird in der Luft- und Raumfahrt, im Schienenverkehr, in der Schifffahrt und im Verteidigungsbereich eingesetzt, wo hohe Festigkeit, Korrosionsbeständigkeit und Zuverlässigkeit entscheidend sind. Vollständig konform mit internationalen Norms wie AMS 4348/4349.
- 5052 Aluminium-Wabenkern
Zellgröße: 0,86–25,4 mm (1/8", 5/32", 3/16", 1/4", 3/8")
Kernstärke: 1,5–200 mm (kundenspezifisch)
Erweiterte Größe: bis zu 8000×1700 mm
Norm: AMS 4175, AMS 4348, AMS-C-7438, MIL-C-7438
- 5056 Aluminium-Wabenkern
Zellgröße: 1–25,4 mm (1/8", 3/16", 1/4", 3/8", 1/2", 3/4", 1")
Kernstärke: 1,5–200 mm (kundenspezifisch)
Erweiterte Größe: bis zu 8000×1700 mm
Norm: AMS 4349, AMS-C-7438, MIL-C-7438
5052 Aluminium-Wabenkern:Überlegene Korrosionsbeständigkeit mit ausgewogener Festigkeit und Duktilität; Weit verbreitet in Marine-, Schienen- und kommerziellen Sandwichstrukturen.
5056 Aluminium-Wabenkern:Hochfeste Legierung für die Luft- und Raumfahrt mit ausgezeichneter Langzeithaltbarkeit und Korrosionsbeständigkeit; Ideal für Schalttafeln in der Luft- und Raumfahrt, Verteidigungsausrüstung und andere anspruchsvolle Anwendungen.
Verschiedene Konfigurationen des Aluminiumwabenkerns
Neben der Norm-Hex-Zelle bietet Chalco spezielle Wabenkernlayouts aus Aluminium an, um Steifigkeit, Scherfestigkeit, Schlagfestigkeit und Gewicht abzustimmen. Wählen Sie die Konfiguration, die am besten zu Ihrem Lastpfad, Ihren Umformanforderungen und Ihrem Budget passt – verfügbar sowohl für die Luft- und Raumfahrt als auch für kommerzielle Programme.
- Aluminium-Wabenkern STD — Norm Sechskant
Der gebräuchlichste Kerntyp, der leichte Festigkeit, Stabilität und Vielseitigkeit für Luft- und Raumfahrt-, Transport- und Bauanwendungen bietet.
- Verstärkter Aluminium-Wabenkern
Eine verstärkte Wabe besteht aus einer Substratfolie, die entlang der Knoten in Bandrichtung positioniert ist, um ihre mechanischen Eigenschaften zu verbessern.
- Aluminium-Wabenkern R2S — versetzt / gekreuzt
R2S deckt versetzte und querachsige Layouts ab und verbessert so die multidirektionale Lastübertragung und die Stoßfestigkeit von Rampen, Türen und Paneelen mit variabler Last.
- Aluminium-Wabenkern 2R2S — verstärkt versetzt
Verstärktes Staffelmuster für höhere Druck- und Scherleistung; Zugeschnitten auf anspruchsvolle Anwendungen in der Luft- und Raumfahrt / Verteidigung mit bescheidenen Kompromissen bei Gewicht und Kosten.
- Aluminium-Wabenkern – Überexpandiert (OX)
Überdehnung entlang einer Achse, um rechteckige Zellen zu bilden, die ein leichteres Biegen/Formen ermöglichen; Erhöht die Scherung in W-Richtung und reduziert gleichzeitig die Scherung in L-Richtung – ideal für gekrümmte Platten.
- Aluminium-Wabenkern — Flex-Core (formbar)
Flex-Core bietet außergewöhnliche Flexibilität und bildet problemlos komplexe Kurven ohne Knicken. Im Vergleich zu Norm-Sechskantkernen gleicher Dichte bietet es eine höhere Scherfestigkeit bei gleichzeitigem Gewicht.
- Aluminium-Wabenkern – Double-Flex (große Zelle)
Double-Flex ist ein großzelliger, flexibler Wabenkern, der eine hervorragende Formbarkeit mit hohen spezifischen Kompressionseigenschaften kombiniert. Seine Formbarkeit ist vergleichbar mit der von Norm-Flex-Core und eignet sich daher ideal für Anwendungen, die sowohl Festigkeit als auch Anpassungsfähigkeit erfordern.
- Aluminium-Wabenkern — Quadratische Zelle (Konfiguration)
Der quadratischzellige Aluminiumwabenkern bietet eine ausgewogene Leistung in der Ebene und eine hervorragende Oberflächenebenheit. Das regelmäßige Gitter vereinfacht das Ausrichten und Verkleben und ist damit eine gute Wahl für Architekturpaneele, Reinraumtüren, Beschläge und andere Präzisionssandwichkonstruktionen.
Chalko vorgestellte Aluminium-Wabenkerntypen
Chalco bietet eine breite Palette von Aluminiumwabenkernen an, von sechseckigen und verstärkten Normtypen bis hin zu flexiblen, überexpandierten, gewellten, perforierten und CNC-gefrästen Konfigurationen, die unterschiedliche Struktur- und Leistungsanforderungen erfüllen.
Gebogener flexibler Aluminiumwabenkern Gebogene, flexible Aluminiumwaben bieten eine bessere Krümmungsformbarkeit als herkömmliche sechseckige Strukturen. Es reduziert die Krümmung der Rückbiegung und verbessert die Oberflächenkonformität. Typische Anwendungen sind Flügelvorderkanten, Landeklappen, Motorhauben, Verkleidungen und Türen.
Sphärischer flexibler Aluminium-Wabenkern Sphärische flexible Aluminiumwaben sind für parabolische, sphärische und zylindrische Strukturen konzipiert und erfüllen extreme Krümmungsanforderungen. Es wird häufig in Radomen, Kanälen, Flügelvorderkanten und Stabilisatoren eingesetzt, insbesondere dort, wo eine multidirektionale Umformung erforderlich ist.
Wabenkern aus gewelltem Aluminium Die wellenförmige Zellenkonfiguration bietet eine leichte Konstruktion mit verbesserter Richtfestigkeit, Kompression und Biegeleistung und wird für die Energieabsorption, Antikollisionsstrukturen und Akustik-/Schwingungskontrolle verwendet.
Perforierter Aluminium-Wabenkern Mikroperforationen lassen Luft und flüchtige Bestandteile während des Verklebens oder Vakuumierens entweichen, wodurch das Benetzen des Klebstoffs verbessert und eine Delamination verhindert wird. Unterstützt auch die Feuchtigkeitsableitung und den Druckausgleich für Sandwichpaneele in der Luft- und Raumfahrt, in der Schifffahrt und in der Architektur.
Schräger Aluminium-Wabenkern Entworfen mit abgewinkelten Zellen um 30°, 45° oder 60°, wird schräge Aluminiumwabe häufig für Abschirmung, Luftstromumleitung und spezielle technische Anwendungen verwendet.
Mikrozellen-Aluminium-Wabenkern Verfügt über Zellengrößen von ≤6 mm mit hoher Dichte und Präzision und bietet eine hervorragende Steifigkeit und Oberflächenqualität für spezielle Anwendungen.
CNC-Aluminium-Wabenkern Bei der Präzisions-CNC-Bearbeitung werden konturierte, taschenförmige oder kantengeschlossene Kerne mit engen Toleranzen und Wiederholgenauigkeit hergestellt. Ideal für komplexe Verkleidungen, Radome, Werkzeugvorrichtungen und Leichtbaustrukturen, die eine individuelle Geometrie und kontrollierte Zellausrichtung erfordern. Klicken Sie hier, um die Kerndienstleistungen von Chalco für die Bearbeitung von Aluminiumwaben anzuzeigen
Arten von Aluminiumwabenkernen nach Zellgröße
Chalco kann zwei Arten von Aluminiumwabenkernen mit unterschiedlichen Öffnungen für unterschiedliche Anwendungsanforderungen liefern, um den unterschiedlichen Anforderungen der Kunden in Bezug auf Leistung und Struktur gerecht zu werden. Diese beiden Arten von Öffnungen sind mikroporöse Aluminiumwabenkerne und reguläre Zellaluminiumwabenkerne, jede mit ihren eigenen Eigenschaften.
Wabenkern aus Aluminium in Mikrozellengröße
Mikroporöse Aluminium-Wabenkerne (Zellgröße <6 mm) are lightGewicht, high-strength, and offer excellent airflow control, making them widely used in lighting systems, air purification equipment, ventilator filters, photography gear, and laser processing beds.
| Aluminiumlegierung | 3003, 3005, 3104, 3105, 5052, 5056 | ||||||
| Zellengröße |  |  |  |  |  |  |  |
| 1/30" | 1/25" | 1/15" | 1/10" | 1/8" | 1/6" | 1/5" | |
| 0,87 mm | 1,04 mm | 1,73 mm | 2,6 mm | 3,17 mm | 3,47 mm | 5,2 mm | |
| Dicke der Folie | 0,025 mm, 0,03 mm, 0,04 mm | 0,04 mm, 0,05 mm, 0,06 mm, 0,07 mm, 0,08 mm, 0,1 mm | |||||
| Maximale Größe | 300 * 300 mm-1000 * 1000 mm | 1200 * 1200 mm | 1500 * 1500 mm | 2000 * 1600 mm | 2000 * 1700 mm | ||
Aluminiumwabenkern in normaler Zellgröße
Aluminiumwabenkerne in normaler Zellgröße (Zellgröße ≥6 mm) sind leicht, hochfest und vielseitig und werden häufig in der Luft- und Raumfahrt und Verteidigung, in architektonischen Strukturen, Möbeln, Yachten und Sandwichpaneelanwendungen eingesetzt.
| Aluminiumlegierung | 3003, 3005, 3104, 3105, 5052, 5056 | |||||
| Zellengröße |  |  |  |  |  |  |
| 1/4" | 1/3" | 3/8" | 1/2" | 3/4" | 1" | |
| 6,35 mm | 8,47 mm | 9,35 mm | 12,7 mm | 19,0 mm | 25,4 mm | |
| Dicke der Folie | 0,04 mm, 0,05 mm, 0,06 mm, 0,07 mm, 0,08 mm, 0,1 mm | |||||
| Maximale Größe | 8000 * 1700 mm | |||||
Oberflächenbehandlungen von Aluminiumwabenkernen
Chalco bietet eine Reihe fortschrittlicher Oberflächenbehandlungsverfahren an, die entwickelt wurden, um die Haftfestigkeit, Korrosionsbeständigkeit und Langzeithaltbarkeit von Aluminiumwabenkernen zu verbessern. Ob für die Luft- und Raumfahrt, die Schifffahrt oder industrielle Anwendungen, unsere Behandlungen gewährleisten eine stabile Leistung unter anspruchsvollsten Bedingungen.
CR III Korrosionsbeständige Beschichtung
Die CR III-Beschichtung ist ein bewährtes Schutzsystem, das aus einer chromatbasierten Konversionsschicht und einem metallorganischen Polymer besteht. Das Verfahren wird auf die Aluminiumfolie aufgetragen, bevor sie zu Waben geformt wird, wodurch eine stabile chemische Verbindung mit dem Substrat entsteht. Dies gewährleistet eine lang anhaltende Haftung, verhindert Delamination und bewahrt sowohl die Korrosionsbeständigkeit als auch die mechanische Leistung im Laufe der Zeit. Die korrosionsbeständige Beschichtung CR III wird seit fast 50 Jahren vom US-Militär spezifiziert.
- Hervorragende Korrosionsbeständigkeit in rauen Umgebungen
- Chemische Bindung sorgt für dauerhafte Haftung
- Erfüllt strenge Norms für Militär und Luft- und Raumfahrt
CR-PAA™ Phosphorsäure eloxierte Beschichtung
Beim CR-PAA-Verfahren™ wird die Aluminiumfolie in einem Phosphorsäureelektrolyten eloxiert, wodurch ein poröser Oxidfilm auf der Wabenoberfläche gebildet wird. Diese poröse Schicht wirkt als hervorragender "Anker", der es Klebstoffen oder Grundierungen ermöglicht, besser einzudringen und zu verkleben. Gleichzeitig sorgt der Oxidfilm selbst für einen zusätzlichen Korrosionsschutz des Aluminiums.
- Oxidschicht, die eng mit dem Substrat integriert ist, für lange Haltbarkeit
- Verbessert die Haftfestigkeit für Sandwichplattenanwendungen erheblich
- Überlegene Korrosionsbeständigkeit im Salzsprühnebel und unter Meeresbedingungen
- Stabile Leistung bei hohen Temperaturen und Luftfeuchtigkeit
Chalco bietet sowohl CR III - als auch CR-PAA-Oberflächenbehandlungslösungen™ an. Ersteres gewährleistet eine langfristige Korrosionsbeständigkeit durch eine chemische Konversionsbeschichtung, während letzteres die Verklebung und Haltbarkeit mit einem eloxierten Oxidfilm verbessert und so die optimale Leistung für Aluminiumwabenkerne in verschiedenen Anwendungen liefert.
Chalco Aluminium-Wabenkernbearbeitung
Chalco kombiniert fortschrittliches Engineering und CNC-Programmierung, um hochpräzise Lösungen für die Bearbeitung von Aluminiumwabenkernen zu liefern. Mit umfassendem Know-how sind wir in der Lage, Aluminiumwaben zu komplexen Konturen und speziell geformten Strukturen zu bearbeiten, die den anspruchsvollen Anforderungen der Luft- und Raumfahrt, der Schifffahrt, der Verteidigung und industrieller Anwendungen gerecht werden.
Möglichkeiten der Präzisionsbearbeitung
- 3/5/6-Achsen-CNC-Bearbeitung – Erzielen Sie komplexe Geometrien mit engen Toleranzen
- Formgebung und Konturbearbeitung – Ideal für aerodynamische und strukturelle Oberflächen
- Stoßen, Bohren und Perforieren – Für Akustik-, Lüftungs- oder gewichtssparende Designs
- Schneiden und Schneiden – Bereitstellung von nicht expandierten Blöcken, Scheiben, geformten Kernen und Kantenveredelung
- Vorbereitung der Klebeoberfläche – Sorgen Sie für eine optimierte Haftung durch Aufrauen und Grundieren der Oberfläche
Typische Anwendungen
- Klappenverkleidungen, Spoiler
- Triebwerksgondeln, Schubumkehrstrukturen und Bifurkationen
- Außen-/Innenverkleidungsteile, Laufkonstruktionen
- Kerndetails für Blockertüren und andere leichte Sandwichbaugruppen
Entdecken Sie typische Strukturen für die Luft- und Raumfahrt, die mit Chalco-Aluminiumwabenkernen gebaut wurden – Klappenverkleidungen, Gondeln, Schubumkehrkomponenten, Spoiler, Zylinder und mehr.
Flugzeug-Klappenverkleidung
Gondel des Motors
Innere Schubumkehr mit fester Struktur
Äußere Transhaube
Verzweigung der Schubumkehr
Fass
Flap Track Verkleidung
Spoiler
Kerndetail für Blocker-Türen
Chalco Aluminium Wabenkern Lieferformen
Chalco bietet eine breite Palette von Lieferformen für Aluminiumwabenkerne an, darunter expandierte oder unexpandierte, volle Blöcke oder geschnittene Scheiben, perforiert oder nicht perforiert, korrosionsbehandelt oder unbehandelt sowie kundenspezifische Produkte, um spezifische technische Anforderungen zu erfüllen.
Wabenkern aus expandiertem Aluminium
Gebrauchsfertige Wabenbleche aus expandiertem Aluminium für leichte, hochsteife Platten.
Cut Slice Aluminium-Wabenkern
Aus Blöcken geschnittene Scheiben; Einfach auf die gewünschte Dicke und Größe zu erweitern.
Vollblock-Aluminium-Wabenkern
Kompakte, unexpandierte Blöcke für kostengünstigen Versand und flexible Weiterverarbeitung.
Schräger Aluminium-Wabenkern
Abgewinkelte Zellen (30°/45°/60°) zur Abschirmung, Luftstromumleitung und Sonderstrukturen.
Mikro-Apertur Aluminium-Wabenkern
Kleinzellige (≤3 mm) Aluminiumwabe für hohe Präzision und Oberflächenqualität.
Belüftung Aluminium-Wabe
Aluminiumwabe für die Steuerung des Luftstroms, die Belüftung und die akustischen Pfade.
Aluminium-Wabengitterlicht
Blendfreie Aluminium-Wabengitter für Beleuchtung und optische Kontrolle.
Kundenspezifische Aluminiumwabe
Maßgeschneiderte Aluminiumwaben: gebohrte, gebogene, zugeschnittene und geformte Teile.
Aluminium-Wabenplatte
Sandwichpaneele mit Aluminiumwabenkern für ultraleichte, hochsteife Strukturen.
Herstellungsprozess für Aluminiumwabenkerne
Die Herstellung von Aluminiumwabenkernen ist ein präziser und kontrollierter Prozess, um eine hohe Festigkeit, Stabilität und Haltbarkeit zu gewährleisten.
- Folienvorbereitung – Hochwertige Aluminiumfolie wird für die Verklebung geschnitten, entfettet, geätzt und oberflächenbehandelt.
- Klebstoffauftrag – Industrielle Klebstoffe werden in präzisen Mustern aufgetragen, um die Zellgröße und -festigkeit zu definieren.
- Stapeln & Pressen – Folienlagen werden gestapelt und zu massiven Blöcken mit gleichmäßiger Bindung gepresst.
- Erweiterung – Der verklebte Block wird zu einer sechseckigen Wabenstruktur expandiert.
- Schneiden und Formen – CNC-, Wasserstrahl- oder Laserschneiden sorgt für genaue Abmessungen und optionale Umformung.
- Oberflächenbehandlung – Das abschließende Eloxieren, Beschichten oder Laminieren verbessert die Haltbarkeit und Leistung.
Einkaufsführer für Aluminiumwabenkerne
Bestätigen Sie die wichtigsten Spezifikationen
- Dichte: Bestimmt das Gleichgewicht zwischen Gewicht und Tragfähigkeit. Niedrige Dichte ist leichter, hohe Dichte ist stärker.
- Zellengröße: Gängige Optionen sind 1/8", 3/16", 1/4". Kleinere Zellen sorgen für eine höhere Festigkeit und Steifigkeit.
- Dicke: Wählen Sie entsprechend Ihrer Anwendung; Es stehen sowohl volle Blöcke als auch geschnittene Scheiben zur Verfügung.
Wählen Sie die strukturellen Optionen
- Perforiert oder nicht perforiert: Perforierte Kerne ermöglichen Belüftung und Harzfluss, nicht perforierte Kerne behalten eine höhere Festigkeit.
- Erweitert oder nicht erweitert: Expandierte Adern sind bereit für die Verklebung, nicht expandierte Adern sind kompakt für den Transport oder die Sekundärverarbeitung.
- Korrosionsbeständige Beschichtung: Empfohlen für feuchte oder salznebelige Umgebungen, um die Lebensdauer zu verlängern.
Geben Sie Abmessungen und Verarbeitungsanforderungen an
Bitte geben Sie bei der Bestellung Länge × Breite × Dicke an. Wenn Sie zusätzliche Bearbeitungen wie Schneiden, Anfasen, Bohren oder Verkleben mit Deckschichten benötigen, fügen Sie diese Informationen hinzu, um eine individuelle Lösung zu erhalten.
Häufige Anwendungen

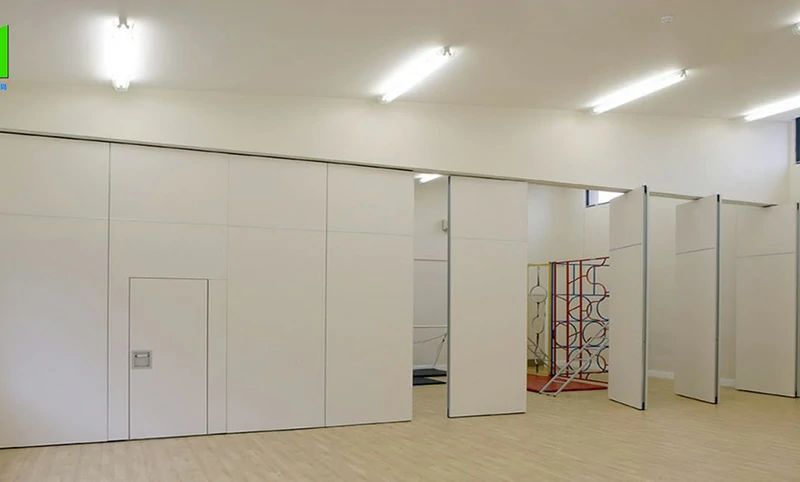

- Leichte Sandwichpaneele: Türen, Trennwände, Möbel
- Energieabsorption: Anprallschutz, Dämpfungsstrukturen
- Be- und Entlüftung: Luftreiniger, Ventilatorfilter
- Industrie & Luft- und Raumfahrt: Laserschneidbetten, Flugzeugkabinenstrukturen
Tipps zum Bestellen
Bereiten Sie die oben genannten Parameter und Anwendungsdetails vor, wenn Sie ein Angebot anfordern. Unser Engineering-Team empfiehlt Ihnen die für Ihr Projekt am besten geeignete Wabenkernlösung.
Mechanische Eigenschaften des Aluminiumwabenkerns
Mechanische Eigenschaften des 3003-Aluminiumwabenkerns
Notizen:- Die angegebenen Werte sind typische Werte, die bei 75 °F / 23 °C getestet wurden.
- Bare Druckfestigkeit: Kompressionsvermögen des Wabenkerns ohne Deckbleche.
- Quetschstärke: Stabile Belastung, die nach Überschreiten der Endfestigkeit aufrechterhalten wird und die Energieabsorptionsfähigkeit widerspiegelt.
- Scherfestigkeit: Belastbarkeit des Wabenkerns in L-Richtung (lange Achse) und W-Richtung (kurze Achse).
- Schubmodul: Zeigt die Steifigkeit an; Je höher der Wert, desto stärker ist der Verformungswiderstand.
| Dichte (lbs/ft³) Zellengröße (in) | Blanke Druckfestigkeit (Psi / MPa) | Druckfestigkeit (Psi / MPa) | Scherfestigkeit (L)(Psi / MPa) | Scherfestigkeit (W)(Psi / MPa) | Schermodul (L)(Psi / MPa) | Schermodul (W)(Psi / MPa) |
| 5.2 – 1/4 | 640 / 4.41 | 250 / 1.73 | 380 / 2.62 | 220 / 1.52 | 70 / 483 | 40 / 276 |
| 3.6 – 3/8 | 350 / 2.41 | 130 / 0.90 | 240 / 1.65 | 140 / 0.97 | 46 / 317 | 23 / 159 |
| 2.6 – 1/2 | 195 / 1.34 | 75 / 0.52 | 150 / 1.03 | 85 / 0.59 | 28 / 193 | 15 / 104 |
| 1.8 – 3/4 | 125 / 0.86 | 50 / 0.34 | 110 / 0.76 | 70 / 0.48 | 20 / 138 | 10 / 69 |
| 1.3 – 1.0 | 85 / 0.59 | 30 / 0.21 | 70 / 0.48 | 50 / 0.34 | 14 / 97 | 7 / 48 |
Mechanische Eigenschaften des 5052 Aluminiumwabenkerns
Notizen:- Werte: Bei den angezeigten Daten handelt es sich um typische Werte in US-Einheiten (Psi, Ksi).
- Testbedingungen: Die Messungen wurden bei 75 °F / 23 °C und für einige Einträge bei 350 °F / 177 °C durchgeführt.
- Verzichtserklärung: Diese Eigenschaften werden nur zur Auswahlhilfe bereitgestellt und können nicht garantiert werden.
| Dichte (lbs/ft³) – Zellengröße (in) | Folienstärke (Zoll) | Stabilisierte Druckfestigkeit (Psi) | Druckfestigkeit (Psi) | Scherfestigkeit L (Psi) | Scherfestigkeit W (Psi) | Schubmodul L (Ksi) | Schubmodul W (Ksi) |
| 2.6 – 5/32 | 0.0007 | 245 | 150 | 170 | 102 | 24 | 12 |
| 3.8 – 5/32 | 0.001 | 415 | 280 | 275 | 168 | 41 | 20 |
| 5.2 – 3/16 | 0.0007 | 180 | 100 | 122 | 71 | 17 | 9 |
| 6.0 – 3/16 | 0.001 | 340 | 200 | 215 | 128 | 32 | 16 |
| 7.4 – 3/16 | 0.0015 | 555 | 375 | 335 | 215 | 50 | 24 |
| 5.7 – 3/16 | 0.002 | 870 | 600 | 465 | 280 | 77 | 37 |
| 6.9 – 3/16 | 0.0025 | 1185 | 780 | 600 | 380 | 91 | 42 |
| 8.1 – 3/16 | 0.003 | 1735 | 1075 | 735 | 490 | 112 | 50 |
| 2.3 – 1/4 | 0.001 | 215 | 125 | 145 | 88 | 25 | 12 |
| 3.4 – 1/4 | 0.0015 | 375 | 235 | 235 | 145 | 38 | 18 |
| 4.3 – 1/4 | 0.002 | 545 | 365 | 325 | 205 | 48 | 24 |
| 5.2 – 1/4 | 0.0025 | 770 | 500 | 415 | 270 | 65 | 32 |
| 6.0 – 1/4 | 0.003 | 1110 | 650 | 535 | 330 | 75 | 36 |
| 7.9 – 1/4 | 0.004 | 1550 | 1025 | 710 | 450 | 95 | 45 |
| 1.6 – 3/8 | 0.001 | 98 | 70 | 88 | 51 | 15 | 6 |
| 2.3 – 3/8 | 0.0015 | 205 | 125 | 145 | 88 | 21 | 11 |
| 3.8 – 3/8 | 0.002 | 315 | 190 | 235 | 145 | 40 | 20 |
| 3.7 – 3/8 | 0.0025 | 415 | 265 | 295 | 175 | 55 | 26 |
| 4.8 – 3/8 | 0.003 | 565 | 340 | 390 | 235 | 70 | 32 |
| 5.4 – 3/8 | 0.004 | 810 | 540 | 515 | 310 | 85 | 40 |
| 6.5 – 3/8 | 0.005 | 1015 | 750 | 640 | 360 | 95 | 43 |
| 4.0 – 1/2 | 0.004 | 400 | 250 | 290 | 170 | 44 | 22 |
Mechanische Eigenschaften des 5056 Aluminiumwabenkerns
Notizen:- Einheiten: Die Druckfestigkeit und die Scherfestigkeit werden in Psi angegeben, während der Schubmodul in Ksi ausgedrückt wird.
- Werte: Die Daten stellen typische Werte dar, die bei 75 °F / 23 °C getestet wurden.
- Verzichtserklärung: Die Werte dienen nur als Referenz und können nicht garantiert werden.
| Dichte (lbs/ft³) – Zellgröße (in) | Folienstärke (Zoll) | Stabilisierte Druckfestigkeit (Psi) | Druckfestigkeit (Psi) | Scherfestigkeit L (Psi) | Scherfestigkeit W (Psi) | Schubmodul L (Ksi) | Schubmodul W (Ksi) |
| 2.6 – 5/32 | 0.0007 | 270 | 130 | 205 | 120 | 24 | 12 |
| 3.8 – 5/32 | 0.001 | 510 | 230 | 340 | 200 | 41 | 20 |
| 5.3 – 5/32 | 0.0015 | 875 | 435 | 560 | 370 | 64 | 31 |
| 6.9 – 5/32 | 0.002 | 1350 | 660 | 775 | 440 | 91 | 42 |
| 2.0 – 3/16 | 0.0007 | 205 | 80 | 145 | 87 | 17 | 9 |
| 3.1 – 3/16 | 0.001 | 420 | 180 | 270 | 155 | 32 | 16 |
| 4.4 – 3/16 | 0.0015 | 675 | 310 | 435 | 260 | 50 | 24 |
| 5.7 – 3/16 | 0.002 | 1010 | 430 | 570 | 315 | 70 | 34 |
| 6.9 – 3/16 | 0.0025 | 1250 | 660 | 765 | 450 | 91 | 42 |
| 1.6 – 1/4 | 0.0007 | 115 | 60 | 92 | 62 | 13 | 6 |
| 2.3 – 1/4 | 0.001 | 240 | 120 | 185 | 110 | 25 | 11 |
| 3.4 – 1/4 | 0.0015 | 490 | 190 | 300 | 190 | 35 | 18 |
| 4.3 – 1/4 | 0.002 | 630 | 300 | 410 | 255 | 48 | 24 |
| 5.2 – 1/4 | 0.0025 | 830 | 380 | 560 | 360 | 62 | 30 |
| 6.0 – 1/4 | 0.003 | 1080 | 525 | 640 | 375 | 75 | 36 |
| 7.9 – 1/4 | 0.004 | 1580 | 720 | 850 | 490 | 108 | 49 |
| 2.3 – 3/8 | 0.0015 | 230 | 120 | 175 | 100 | 21 | 11 |
| 3.0 – 3/8 | 0.002 | 350 | 160 | 250 | 150 | 30 | 15 |
| 3.7 – 3/8 | 0.0025 | 480 | 220 | 325 | 190 | 40 | 20 |
| 4.2 – 3/8 | 0.003 | 550 | 290 | 395 | 260 | 47 | 23 |
| 5.4 – 3/8 | 0.004 | 820 | 450 | 565 | 325 | 66 | 32 |
Planmäßige Druckfestigkeit und Scherfestigkeit des Aluminiumwabenkerns
Die Plandruckfestigkeit und die Scherfestigkeit des Aluminiumwabenkerns sind Schlüsselindikatoren für die Bewertung seiner Tragfähigkeit und strukturellen Stabilität unter Belastung:
Die flache Druckfestigkeit misst die Fähigkeit des Kerns, Verformungen zu widerstehen, wenn er senkrecht zur Plattenoberfläche zusammengedrückt wird, und gibt an, wie gut er dem äußeren Druck standhalten kann, ohne zusammenzubrechen.
Die Scherfestigkeit spiegelt die Verformungsbeständigkeit des Kerns wider, wenn er Kräften ausgesetzt wird, die parallel zur Plattenoberfläche liegen, was sich auf seine Leistung bei Biege- oder Querbelastungen auswirkt.
Diese Eigenschaften sind entscheidend für Anwendungen, die eine hohe Festigkeit und Stabilität erfordern, wie z. B. Luft- und Raumfahrt, Schienenverkehr und architektonische Verkleidungen.
Dichte (kg/m³)Zellengröße (mm)Zellengröße (Zoll)Foliendicke (mm)Flache Druckfestigkeit (MPa)Vertikale Scherfestigkeit (MPa)Flache Scherfestigkeit (MPa)
| Dichte (kg/m³) | Zellengröße (mm) | Zellengröße (Zoll) | Dicke der Folie (mm) | Druckfestigkeit in flacher Höhe (MPa) | Vertikale Scherfestigkeit (MPa) | Flache Scherfestigkeit (MPa) |
| 27 | 8.47 | 1/3 | 0.03 | 0.53 | 0.44 | 0.24 |
| 31 | 8.47 | 1/3 | 0.04 | 0.66 | 0.53 | 0.3 |
| 33 | 6.35 | 1/4 | 0.03 | 0.73 | 0.58 | 0.33 |
| 39 | 6.35 | 1/4 | 0.04 | 0.98 | 0.75 | 0.43 |
| 41 | 8.47 | 1/3 | 0.05 | 1.07 | 0.8 | 0.47 |
| 44 | 5.08 | 1/5 | 0.03 | 1.18 | 0.89 | 0.52 |
| 49 | 8.47 | 1/3 | 0.06 | 1.43 | 1.03 | 0.6 |
| 52 | 5.08 | 1/5 | 0.04 | 1.6 | 1.15 | 0.67 |
| 53 | 6.35 | 1/4 | 0.05 | 1.65 | 1.18 | 0.69 |
| 61 | 6.35 | 1/4 | 0.06 | 2.07 | 1.48 | 0.86 |
| 66 | 3.18 | 1/8 | 0.03 | 2.39 | 1.7 | 1 |
| 67 | 8.47 | 1/3 | 0.08 | 2.45 | 1.74 | 1.02 |
| 68 | 5.08 | 1/5 | 0.05 | 2.5 | 1.78 | 1.04 |
| 77 | 3.18 | 1/8 | 0.04 | 3.1 | 2.18 | 1.25 |
| 108 | 4.24 | 1/6 | 0.06 | 4 | 2.8 | 1.6 |
Welche Prüfartikel sind für die Aluminiumwabenkerne von Chalco erhältlich?
Die Aluminiumwabenkerne von Chalko werden strengen Tests unterzogen, einschließlich Salzsprühnebel, Biegefestigkeit, Druckfestigkeit, Zugfestigkeit und Frost-Tau-Beständigkeit, um ihre hohe Qualität und Haltbarkeit zu gewährleisten. Diese Tests validieren die Korrosionsbeständigkeit, die mechanische Festigkeit und die Leistung des Kerns unter verschiedenen Umgebungsbedingungen.
| Salzsprühnebel-Test | Prüft die Korrosionsbeständigkeit des Aluminiumwabenkerns. |
| Stärke der Knoten | Misst die Verbundfestigkeit zwischen Wabenkern und Klebeverbindungen. |
| Biegefestigkeit | Prüft die Fähigkeit der Wabenstruktur, Biegebelastungen standzuhalten. |
| flache Druckfestigkeit | Misst die Festigkeit des Wabenkerns unter Druck senkrecht zur Platte. |
| Horizontale Zugfestigkeit | Testet die Zugfestigkeit des Wabenkerns entlang der Oberfläche der Platte. |
| Stärke des Trommelschälens | Prüft die Haftfestigkeit zwischen der Platte und dem Wabenkern. |
| Scherfestigkeit | Misst die Belastbarkeit des Wabenkerns, Scherbelastungen standzuhalten. |
| Frost-Tau-Beständigkeit | Bewertet die Haltbarkeit des Wabenkerns durch Frost-Tau-Zyklen. |
Welche Dienstleistungen kann Chalco Ihnen anbieten?
Chalco bietet eine Vielzahl von Aluminiumwabenkernlegierungen an, darunter 3003, 5052 und 5056, die für Anwendungen in der Luft- und Raumfahrt, im Schienenverkehr, im Bauwesen und mehr geeignet sind. Wir unterstützen kundenspezifische Kerngrößen, einschließlich Dichte, Zellgröße und Foliendicke, um die einzigartigen Anforderungen unserer Kunden an Festigkeit, Gewicht und Kompressionsleistung zu erfüllen.
Mit präzisen Schneid- und Verarbeitungsmöglichkeiten bietet Chalco Dienstleistungen wie Schneiden mit fester Länge, Perforieren und Vormontagebehandlungen an und hilft den Kunden, in den nachfolgenden Verarbeitungsschritten Zeit und Kosten zu sparen. Wir bieten auch Oberflächenbehandlungen wie Eloxieren und Korrosionsbeschichtungen an, um die Haltbarkeit des Materials zu erhöhen und die Lebensdauer zu verlängern.
Chalco ist flexibel bei der Abwicklung von Großprojekten und Kleinserienaufträgen für die Testproduktion und bietet schnelles Prototyping sowie technische F&E-Unterstützung. Unser Engineering-Team steht den Kunden bei der Materialauswahl, der strukturellen Optimierung und der Überprüfung der Leistungsparameter zur Verfügung und sorgt mit persönlichem technischem Support für einen reibungslosen Projektfortschritt.
Alle Produkte werden vor dem Versand strengen Qualitätsprüfungen unterzogen, und Prüfberichte von Drittanbietern sind verfügbar. Sie erfüllen Industriestandards wie ASTM, ISO und GB. Für Kunden mit spezifischen Anforderungen an Leistung oder strukturelles Design bietet Chalco Lösungen aus einer Hand, sei es für strukturelle Füllstoffe, Sandwichherstellung oder funktionale Komponenten.
