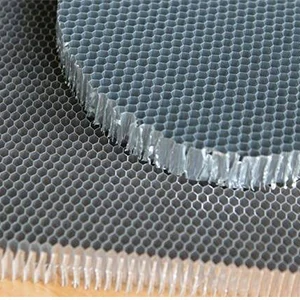

3003 Aluminium-Wabenkern

Der Aluminiumwabenkern 3003 wird aufgrund seiner guten Formbarkeit, strukturellen Stabilität und Kosteneffizienz häufig in der Gebäudedekoration, Industrieverkleidung und Logistikkammer verwendet. Im Vergleich zu magnesiumreichen Kernen in Luftfahrtqualität wie 5052 und 5056 bietet es eine ausreichende Festigkeit für Standardanwendungen und zeichnet sich gleichzeitig durch Flexibilität und Erschwinglichkeit aus – ideal für Projekte mit moderaten Festigkeitsanforderungen.

Chalco bietet Wabenkernprodukte aus Aluminium 3003 in verschiedenen Spezifikationen und Strukturformen an, die kundenspezifisches Schneiden, Vorformen, Stanzen und Oberflächenbehandlung unterstützen. Sie werden häufig in mittelfesten Sandwichsystemen wie Vorhangfassaden-Dekorplatten, Türkernplatten, Lüftungsgittern, Ausstellungskonstruktionen, Geräteschutzblechen und Autoverkleidungen eingesetzt.

Übersicht über die Parameter des Chalco 3003 Aluminiumwabenkerns

Um den Designanforderungen verschiedener industrieller Strukturen und dekorativer Zwischenschichten gerecht zu werden, bietet Chalco 3003 Aluminiumwabenkernmaterialien in einer Vielzahl von Spezifikationen an, die in expandiertem oder unexpandiertem Zustand geliefert werden können. Es unterstützt kundenspezifische Seitenlängen-, Kerndicken-, Nutendicken- und Dichteparameter und kann bei Bedarf Mehrwertdienste wie Oberflächenbehandlung, Chargenkonsistenzprüfung und vorgeschnittene Blockstrukturen anbieten.

Gängige Standard-Leiterplattenspezifikationen (können zugeschnitten werden): 48" × 96" (1220 × 2440 mm) ; 48" × 120" (1220 × 3050 mm) ; 48" × 144" (1220 × 3660 mm) ; 24" × 96" ( 610 × 2440 mm ); 36" × 96" (915 × 2440 mm) ; 60" × 120" (1524 × 3050 mm)

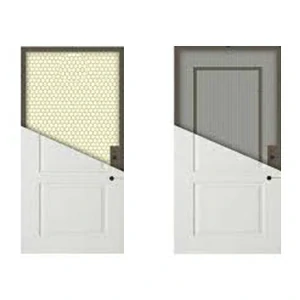

Geeignet für dekorative Vorhangfassaden, Türkernpaneele, Display-Rack-Strukturen, Lüftungssystempaneele und andere industrielle Sandwich-Anwendungen. Wenn Sie speziell geformte oder blockförmige Strukturteile benötigen, können Sie den Zuschnitt gemäß der Zeichnung anpassen. Schnelles Angebot

• Standardhärte: 3003-H18 mittelfeste Hartaluminiumfolie, gleichmäßige Struktur, stabile Leistung, gute Formbarkeit und Anpassungsfähigkeit an die Verarbeitung
• Lieferform: Es stehen unexpandierte, expandierte und vorgeschnittene Blöcke zur Verfügung, die die Verarbeitung von festen Längen und Breiten nach Zeichnungen unterstützen und die Plattenlaminierung und strukturelle Installation erleichtern
• Oberflächenzustand: Unterstützt die Lieferung von blanker Folie, Eloxieren, Vorbeschichtungsverfahren, Perforation und andere Anpassungsanforderungen
• Unterstützung bei technischen Zeichnungen: CAD-Zeichnungen und Probenanalysen sind akzeptabel, um Kunden bei der Bestätigung der Verbindungsmethode und der Anpassung der Strukturabmessungen zu unterstützen
• Konsistenztestdaten: Kann Seitenlängenfehler, Dickentoleranz, Chargendichte, mechanische Eigenschaften und andere Testberichte liefern; zur Ansicht springen [Technische Parameter Detaillierte Erklärung]
• Qualitätssicherung des Qualitätssystems und der Compliance: Bestanden nach ISO 9001, RoHS / REACH, GB/T 19001 und anderen Zertifizierungen, Unterstützung des industriellen Batch-Projektversorgungsmanagements ...

Chalco 3003 Wabenkern patentierter Produkttyp

Um den Anforderungen komplexer Sandwichstrukturen, nichtlinearer Oberflächen und spezieller Funktionalitäten gerecht zu werden, hat Chalco eine Vielzahl spezieller Strukturtypen auf Basis von Wabenkernmaterialien aus der Aluminiumlegierung 3003 entwickelt, die in Präzisionsstrukturteilen für die Luft- und Raumfahrt, Sandwiches für Flugzeughilfssysteme, Kabinenpuffermodulen und Hochleistungs-Verbundstrukturen weit verbreitet sind.

• 3003 Biegbarer Wabenkern

  Mittlere bis niedrige Dichte; Biegbar ohne Preforming, ideal für die Laminierung vor Ort oder kleine Chargen.

  Materialvorteile: Die Legierung 3003 bietet eine bessere Duktilität, reduzierte Kantenrisse und Verformungen sowie eine einfachere Montage.

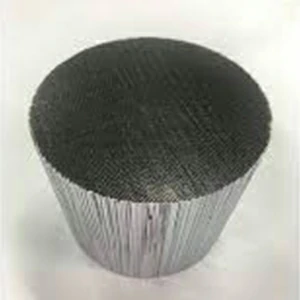

• 3003 Blockform Kern

  Kernstärke ≥150 mm, mit guter vertikaler Abstützung und puffernder Energieaufnahmefähigkeit, kann als Füllblock oder Stützkissen verwendet werden

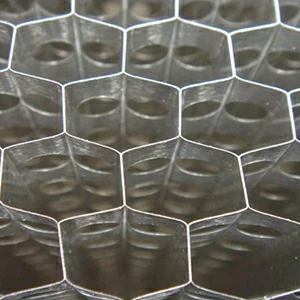

• 3003 Perforierter Wabenkern

  Das Wellblech wird regelmäßig perforiert, um die Luftzirkulation und Wärmeleitfähigkeit zu verbessern und Druckschwankungen in der Kabine zu reduzieren

• Dekorativer Verbundkern

  Hohe Planlage, gute Haftleistung, kann mit einer Vielzahl von Veredelungsmaterialien (Aluminiumplatte, Holzfurnier, Stein usw.) kombiniert werden, um eine leichte Verbund-Dekorplatte zu bilden

• 3003 Punktgeschweißter Aluminium-Wabenkern

  Es wird durch Punktschweißen aus Aluminiumfolie 3003-H18 hergestellt und bietet eine gleichmäßige Struktur und eine moderate Festigkeit, ideal für mittelfeste Sandwichsysteme wie Industriepaneele und Gerätegehäuse. Stabile Schweißnähte, keine Leimrückstände und kompatibel mit Heißpressen und Eloxieren, bieten hohe Kosteneffizienz und flexible Verarbeitung.

Um den Anforderungen unterschiedlicher Strukturräume, mechanischer Eigenschaften und Prozessformen gerecht zu werden, können 3003 Wabenkernmaterialien eine Vielzahl von Produktformen und eine Vielzahl von Arten von Wabenkernen mit Einheitsstruktur bereitstellen, um sich an eine Vielzahl komplexer Anwendungsumgebungen und Leistungsanforderungen anzupassen.

Um die Eigenschaften und Auswahlempfehlungen verschiedener Wabenstrukturen anzuzeigen, springen Sie bitte zu [Auswahlhilfe für Wabenkernstrukturen]oder [Schnellangebot]

Analyse der Leistungsvorteile von 3003 Wabenkernwerkstoffen

Als wirtschaftliches Sandwichstrukturmaterial wird das Aluminiumwabenkernmaterial 3003 aufgrund seiner hervorragenden Formleistung, stabilen strukturellen Leistung und hohen Wirtschaftlichkeit häufig in der Architekturdekoration, bei der Verkleidung von Industrieanlagen, bei Logistikverpackungen und im Schienenverkehr eingesetzt. Im Vergleich zu Wabenkernen aus Magnesiumlegierungen (z. B. 5052, 5056) eignet sich 3003 besser für Projekte mit moderaten Festigkeitsanforderungen, die jedoch empfindlicher auf Materialduktilität, Verarbeitungseffizienz und Budgetkontrolle reagieren.

Hervorragende Umformleistung: Aluminium-Mangan-Werkstoffe haben eine gute Duktilität und eignen sich für komplexe Bearbeitungen wie Expansion, Biegen und Formen, ohne Risse oder Verformungen an den Kanten.

Hohe Kostenleistung: Die Kosten sind niedriger als bei 5052 und 5056, eignen sich für den großflächigen Einsatz und reduzieren die strukturellen Gesamtkosten.

Formstabil: Die Wabe wird gleichmäßig und mit geringem Verzug expandiert, was die Verbund- und Präzisionsmontage von großformatigen Platten erleichtert.

Multiprozess-Kompatibilität: Unterstützt Eloxieren, Sprühen und Elektrophoresebehandlung und eignet sich für Aluminiumplatten, Holzverkleidungen, Glasfasern und andere Arten von Oberflächenmaterialien.

Mehrstrukturstütze: Kann zu STD-, R2-, Block-, Vorbiege-, Stanz- und anderen Formen verarbeitet werden, um unterschiedliche Anforderungen an das strukturelle Design zu erfüllen.

Verarbeitungs- und Liefermöglichkeiten für Chalco 3003 Wabenkernmaterial

Um die Anforderungen an Dimensionsstabilität, Verarbeitungsflexibilität und Liefereffizienz von Wabenkernmaterialien in den Bereichen Architekturdekoration, industrielle Strukturteile, Innendekoration des Schienenverkehrs usw. zu erfüllen, hat Chalco ein integriertes Verarbeitungs- und Liefersystem eingerichtet, das die Vorbereitung → Wabenformung → Nachbearbeitung → Verpackung und Lieferung von Aluminiumfolien abdeckt. Basierend auf der guten Duktilität und Wirtschaftlichkeit der 3003-Legierung unterstützt es eine Vielzahl von Strukturformen und kundenspezifische Massenproduktion und eignet sich für eine Vielzahl von Sandwichpaneelsystemen.

Verarbeiten von Service-Funktionen

Erweiterung: Unterstützt die standardmäßige Expansion und die gerichtete Expansionssteuerung, um sicherzustellen, dass der Kern flach und die Struktur gleichmäßig ist

Präzisionsschnitt: kann auf eine feste Länge und Breite nach Kundenzeichnung zugeschnitten werden, geeignet für die Bestückung großer Platten oder die Bearbeitung von Sonderformen

Vorformbearbeitung: Das Vorbiegen von Formen, das Teilbiegen und andere Bearbeitungen können durchgeführt werden, um sich an dreidimensional gekrümmte dekorative Teile und Abdeckstrukturen anzupassen

Perforationsbehandlung: Unterstützt die Perforation der Wabenoberfläche für funktionales Design wie Wärmeaustausch, Belüftung, Schalldämmung usw.

Dicker Kernverbundwerkstoff: Mehrschichtiger Wabenverbundwerkstoff realisiert eine dicke Struktur, die sich für Dämpfung, Wärmedämmung, Unterstützung und andere Anwendungen eignet

Paket zur Oberflächenbehandlung

Eloxal-Behandlung: Erhöht die Korrosionsbeständigkeit, verbessert die Haftfestigkeit der Klebeschnittstelle und ist für Verbundplattensysteme geeignet

Oberflächenreinigung und -versiegelung: Verbessern Sie die Stabilität der Schnittstellenhaftung, geeignet für großflächige dekorative Paneele, Türkernpaneele usw.

Verträglichkeit der Oberflächenbeschichtung: unterstützt das Sprühen, die Elektrophorese, die Laminierung und andere Vorbehandlungsvorbereitungen, geeignet für industrielle und bauliche Einsatzszenarien

Lieferfähigkeit und Support

Lieferstatus:

• Unerweiterter Zustand: bequem für den Transport und selbstexpandierend durch Kunden
• Erweiterter Zustand: kann direkt für die Montage von Verbundstrukturen verwendet werden
• Vorgeschnittene Module: geeignet für die Plattenkaschierung und die Chargenverarbeitung von Produktionslinien

Verpackung: Industrial strong protective corrugated box + positioning foam partition + anti-oxidation vacuum film, support export wooden box reinforcement

Lieferkontrolle: Konventionelle Spezifikationen können frühestens innerhalb von 7-10 Werktagen geliefert werden, und die Lieferzeit komplexer Strukturen kann bewertet und bestätigt werden

Zertifizierung und Dokumentation: Dichteprüfung, Seitenlängen-/Dickenprüfbericht, Eloxalprotokoll, Informationen zur Chargenrückverfolgbarkeit können beigefügt werden

Chalco bietet integrierte Waben-Kerndienstleistungen vom Rohmaterial über die Formgebung bis hin zur Montage, abgestimmt auf den Produktionsrhythmus komplexer Luft- und Raumfahrtstrukturen. Wir bieten auch verwandte Produkte an, um Sandwichstrukturlösungen aus einer Hand zu unterstützen. Reichen Sie Ihre Zeichnungen oder Anforderungen für technischen Support und Angebote ein. Schnelles Angebot

5052 Aluminium-Wabenkern

5056 Aluminium-Wabenkern

Aluminium-Wabenplatte

Gelötete/glulose Aluminiumwabenplatte

Chalco 3003 Wabenkernmaterial Anwendung Kooperationsbereiche

Mit guter Duktilität, Anpassungsfähigkeit an die Verarbeitung und Kosteneffizienz wird das Wabenkernmaterial Chalco 3003 häufig in einer Vielzahl von mittelfesten Sandwichstruktursystemen verwendet, die architektonische Dekoration, Industrieanlagen, Transport, Logistik und andere Bereiche abdecken. Im Folgenden finden Sie typische kooperative Branchen und empfohlene Anwendungsstrukturen:

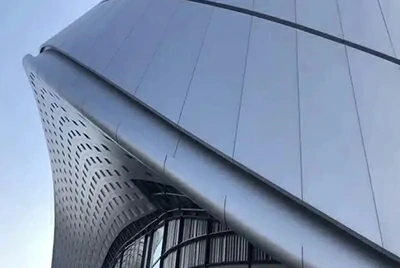

Vorhangfassade für Gebäude und Innendekorationssystem

• Anwendungsbereiche: Außenwandpaneele für Gebäude, Metalldecken, Paneele für Aufzugskabinen, gebogene Dekorpaneele
• Empfohlene Strukturen: STD-Strukturwabenkern, vorgeformter gebogener Wabenkern, dekoratives Verbundkernmaterial
• Kooperationswert: Geringes Gewicht und hohe Planlage, geeignet für Oberflächenprozesse wie Eloxieren, Laminieren und Sprühen

Abdeckung und Schutzstruktur für Industrieanlagen

• Anwendungsbereiche: Gerätegehäuse, Wärmedämmplatten, Operationstischplatten, Arbeitsplatzgehäuse
• Empfohlene Struktur: STD/R2-Struktur, Blockwabenkern, perforiertes, atmungsaktives Kernmaterial
• Wert der Zusammenarbeit: Formstabil, schlagfest und unterstützt großformatige modulare Lieferungen

Fahrzeugaußen-/Innendekorierung und Kastenstruktur

• Anwendungsbereiche: Innenwand des Schienenverkehrswagens, Wandpaneel für Logistikwagen, leichte Wagenkernfüllung
• Empfohlene Strukturen: biegsamer Wabenkern, Wabenkern der Struktur R2, vorgeschnittene Modulwabenplatte
• Kooperationswert: gute leichte Unterstützung und Wärmedämmwirkung, praktisch für die Chargenlaminierung

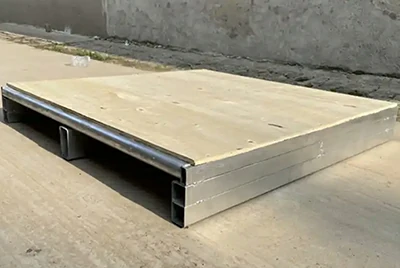

Verpackungspuffer und Logistikpalettensystem

• Anwendungsbereiche: Gerätetransportkissen, druckfeste Strukturfüllblöcke, Einweg-Sandwichverpackungen
• Empfohlene Strukturen: Blockwabenkern, perforierter Strukturkern, energieabsorbierendes Kernmaterial 2R2S
• Kooperationswert: hohes Pufferfestigkeitsverhältnis, Unterstützung einer dicken Kernstruktur und eines geformten Schnitts

Akustischer Schallschutz und funktionale Sandwichpaneele

• Anwendungsbereiche: Schallschutzwände, Geräteabdeckungen, Akustikdecken, schallabsorbierende Dekorplatten
• Empfohlene Strukturen: perforierter Wabenkern, akustisch energieabsorbierendes Kernmaterial, dekorative Verbundstruktur
• Wert der Zusammenarbeit: Reduzierung von Geräuschresonanzen, Verbesserung des Klangklimas in Innenräumen und Berücksichtigung von Aussehen und Funktion

Chalco 3003 neues Wabenmaterial

Anmerkungen: Die Testdaten wurden bei einer Dicke von 0, 625" erhalten; Größe auf Anfrage erhältlich; Die oben genannten Werte sind nicht garantiert und sollten nur als Anhaltspunkt verwendet werden.

3003 Aluminium-Wabenkernstruktur Auswahlleitfaden und FAQs

Bei der Anwendung von Gebäudedekorationen, Verkleidungen von Industrieanlagen und Transportstrukturen sollte die Auswahl der Wabenkernstruktur auf die Kraftrichtung, die Bindungsmethode und das Kostenbudget abgestimmt werden. Im Folgenden finden Sie Auswahlvorschläge gängiger Strukturtypen und Antworten auf typische Fragen, die Ihnen bei der schnellen Entscheidung helfen sollen.

Empfehlungen für die Auswahl gängiger 3003-Wabenkernmaterialstrukturtypen

• If you want light weight + processability, STD / R2 is the best choice
• Wenn eine Puffer-/Energieabsorptionsstruktur erforderlich ist, wird 2R2S/R2S empfohlen
• Für multidirektionale Lasten/komplexe Oberflächengestaltung ist R2S / R2S[DG] besser geeignet
• Alle Strukturen unterstützen kundenspezifische Porengrößen-, Dichte- und Perforationsmethoden

Wie bestelle ich 3003 Wabenkernmaterial? Wie verstehe ich die Bestellparameter des Wabenkernmaterials 3003?

PAA – 3003 – 3.1 – 3/16 – N – E

Die Bedeutung der einzelnen Parameter lautet wie folgt:

Was ist der Unterschied zwischen dem Wabenkern 3003 und dem Wabenkern 5052 und 5056?

• 3003: Niedrigere Kosten, gute Duktilität, geeignet für Dekoration und Industriestruktur
• 5052/5056: Höhere Festigkeit und Korrosionsbeständigkeit, Einsatz in extremen Umgebungen wie Luftfahrt oder Offshore

Wenn Ihr Projekt keine hohe Festigkeit erfordert, sondern sich auf Verarbeitbarkeit und Kostenkontrolle konzentriert, ist 3003 die bevorzugte Option.

Unterstützt es den Kauf und die Anpassung von Kleinserien?

Ja. Chalco bietet unexpandierte, expandierte, vorgeschnittene und vorgeformte Produkte an, die sich für das Prototyping in kleinen Serien und projektbasierte Anpassungen eignen.

Mit welchen Plattenmaterialien kann es verwendet werden?

Der Aluminiumwabenkern 3003 ist geeignet für:

• Aluminiumplatte (eloxiert oder gespritzt)
• Edelstahl-Platte
• Holzfurnier/Kunstplatte
• CFK/GFK-Verbundwerkstoffe, etc.

Es kann durch Heißpressen oder Kleben laminiert werden.

Können Sie Prüfberichte und Qualitätszertifikate vorlegen?

Auf Anfrage können wir COC, COA, Chargentestprotokolle und Testberichte von Drittanbietern (z. B. mechanische Eigenschaften, Dichtekontrolle, Oberflächenbeschaffenheit usw.) zur Verfügung stellen.

Kann der Wabenkern perforiert werden?

Ja. Je nach Designanforderung steht eine Vielzahl von Perforationsoptionen zur Verfügung, für die Belüftung, die Geräuschreduzierung, die Druckentlastung oder das Wärmemanagement.
