سلك مغناطيسي الألومنيوم

سلك مغناطيس الألومنيوم عبارة عن موصل لف خفيف الوزن وعالي الموصلية يستخدم في المحركات والمحولات وأنظمة التدفئة والتهوية وتكييف الهواء والملفات الصوتية. بالمقارنة مع النحاس ، فإنه يقلل بشكل كبير من الوزن والتكلفة مع ضمان عزل مستقر وعمر خدمة طويل.

تقدم Chalco ، التي تستفيد من قدراتها التصنيعية لسلسلة الصناعة الكاملة ، منتجات أسلاك مغناطيسية تتوافق مع معايير NEMA MW 1000 و المواصفة القياسية 60317 و IEC 60851 ، ومعتمدة من قبل ISO 9001 و CQM و SGS و UL (E234565). تساعد حلولنا العملاء على تحقيق كفاءة أعلى في استخدام الطاقة وموثوقية طويلة الأجل.

تصفح حسب الفئة

ما هو سلك الألومنيوم المغناطيسي؟

سلك مغناطيس الألومنيوم هو موصل معزول يستخدم لف الملفات الكهرومغناطيسية. يلعب دورا رئيسيا في تحويل الطاقة ونقل الإشارات في أجهزة مثل المحركات والمحولات والملفات الصوتية وأنظمة التدفئة والتهوية وتكييف الهواء. بناء على نوع العزل ، يمكن تصنيف أسلاك الألومنيوم المغناطيسي إلى ثلاث فئات رئيسية:

• أسلاك الألومنيوم المطلية بالمينا

  هذا النوع مغطى بورنيش عازل مثل البوليستر أو البولي يوريثين أو البوليميد. تتميز بطبقة عازلة رقيقة ، وقوة ميكانيكية عالية ، وتستخدم على نطاق واسع في المحركات والمحولات وتطبيقات الملفات الصوتية.

• أسلاك الألومنيوم المغطاة بالورق

  ملفوف بأوراق كهربائية عالية القوة مثل ورق NOMEX أو DuPont ، يوفر هذا النوع قوة عازلة قوية ، مما يجعله مثاليا للمحولات المغمورة بالزيت والأجهزة عالية الجهد. لديها تشريب ممتاز ومقاومة للحرارة.

• أسلاك الألومنيوم المغطاة بالألياف الزجاجية

  معزز بغلاف الألياف الزجاجية والمعالجة الحرارية ، فإنه يوفر مقاومة ممتازة للحرارة ، وتحمل الإشعاع ، ومتانة الإجهاد الميكانيكي. يشيع استخدامها في المحركات الثقيلة ومعدات توليد الطاقة.

في الصناعة ، الأسلاك المطلية بالمينا هي مجرد نوع فرعي واحد من الأسلاك المغناطيسية ، بينما تندرج الأسلاك المغطاة بالورق والمغطاة بالألياف الزجاجية أيضا ضمن نفس الفئة.

تجدر الإشارة أيضا إلى مصطلح أوسع - سلك اللف - والذي يشير إلى أي موصل (معزول أو عاري) يستخدم في لف الملف الكهرومغناطيسي. إذا كنت تبحث عن حلول موصلات أكثر شمولا ، فإننا نوصي بزيارة صفحة منتج سلك اللف.

تقدم Chalco جميع أنواع الأسلاك المغناطيسية ، بما في ذلك الموصلات المستديرة والمستطيلة / المسطحة ، والتي تغطي الدرجات الحرارية من الفئة 130 إلى الفئة 220. تدعم جميع المنتجات التخصيص وتتوافق مع المعايير الدولية مثل NEMA MW 1000 و المواصفة القياسية 60317 ، مما يضمن موثوقية عالية للأنظمة الكهرومغناطيسية المختلفة.

اقتباس فوري

الأسلاك المستديرة مقابل الأسلاك المسطحة: دليل لاختيار أسلاك الألومنيوم المغناطيسي

يتوفر سلك مغناطيس الألومنيوم من Chalco في شكلين رئيسيين للموصلات: سلك دائري وسلك مسطح ، ويقدم كل منهما مزايا فريدة لتلبية تصميمات المعدات المختلفة ومتطلبات النظام. يتم اعتماد الأسلاك المسطحة ، مع استخدامها الفائق للمساحة ، بشكل متزايد في المحركات وأنظمة المحولات عالية الكفاءة.

الألومنيوم جولة المغناطيس الأسلاك

القطر: 0.4 - 4.0 مم

ملامح: مرنة وسهلة الرياح. مناسبة للإنتاج الآلي ؛ فعالة من حيث التكلفة

التطبيقات: المحركات العامة ، المحولات الصغيرة ، المرحلات ، الملفات الصوتية ، إلخ.

سلك مغناطيسي مسطح من الألومنيوم

ابعاد: العرض 2.0 - 25 مم ، السماكة 0.8 - 6.0 مم

ملامح: عامل تعبئة فتحة عال ، تبديد ممتاز للحرارة ، فقدان منخفض للطاقة

التطبيقات: محركات مركبات الطاقة الجديدة ، والمحولات من النوع الجاف ، والمحاثات عالية الطاقة ، والمزيد

مزايا عامل تعبئة الأسلاك المسطحة والفتحة

بالمقارنة مع الأسلاك المستديرة التقليدية ، يحقق سلك المغناطيس المصنوع من الألومنيوم المسطح عامل تعبئة أعلى بكثير (استخدام حجم الموصل) ، يصل إلى 90-95٪. هذا يترجم إلى:

• سعة تيار أعلى داخل نفس مساحة الفتحة
• تقليل فراغات التعبئة وتحسين تبديد الحرارة
• تصميم نظام أكثر إحكاما مع كفاءة محسنة

يتم تصنيع الأسلاك المسطحة من Chalco باستخدام تقنية الرسم + الدرفلة الدقيقة ، مما يضمن دقة أبعاد عالية ويقدم تخصيصات مختلفة لنصف قطر الحافة (R0.8 / R1.0 / R1.5 ، إلخ). نحن ندعم مطابقة القوالب وتطوير الأدوات المخصصة لمساعدة العملاء على تحسين أداء الجهاز.

عينة

الدليل الكامل لفئات العزل لأسلاك الألومنيوم المغناطيسي (الفئة 130-220)

لا تحدد طبقة العزل لسلك المغناطيس درجة حرارة التشغيل القصوى (الفئة الحرارية) فحسب ، بل تؤثر أيضا بشكل مباشر على عمر الخدمة وسلامة العزل والكفاءة التشغيلية للمعدات مثل المحركات والمحولات.

كيفية اختيار سلك مغناطيسي الألومنيوم على أساس الفئة الحرارية؟

تعتبر الفئة الحرارية لسلك المغناطيس أمرا بالغ الأهمية لضمان استقرار المعدات وأدائها على المدى الطويل. تقدم Chalco مجموعة كاملة من أسلاك الألمنيوم المطلية بالمينا من الفئة 120 إلى الفئة 220 ، والتي تغطي احتياجات الصناعة المتنوعة - من المحركات ذات الأغراض العامة إلى إلكترونيات المركبات الكهربائية المتقدمة.

• الفئة 120/130/155: مناسبة للمحركات ذات الطاقة المنخفضة إلى المتوسطة والأجهزة المنزلية والمراوح والأدوات الكهربائية - مثالية لظروف التشغيل المعتدلة
• الفئة 180/200/220: مصممة لأنظمة محرك المركبات الكهربائية والمحركات عالية السرعة والمحولات والملفات عالية التردد - مثالية للبيئات ذات الحرارة العالية والضغط العالي

فهم أنظمة العزل المختلفة

توفر شركة تشالكو جميع أنواع المواد والهياكل العازلة الرئيسية ، بما في ذلك:

• الأسلاك المطلية بالمينا الأسيتال
• سلك بوليستر مطلي بالمينا
• سلك بوليستريميد مطلي بالمينا
• بوليستر + سلك مركب بوليميد

ألست متأكدا من نظام العزل الذي يناسب تطبيقك؟

فريقنا الهندسي جاهز للمساعدة في تقديم المشورة في الاختيار واختبار العينات والدعم الفني المصمم خصيصا لاحتياجات التصميم والموثوقية الخاصة بك.

عينة

مجالات التطبيق: الاستخدامات النموذجية لأسلاك الألومنيوم المغناطيسي

يوفر سلك المغناطيس المصنوع من الألومنيوم من Chalco تصميما خفيف الوزن وموصلية كهربائية ممتازة ومزايا من حيث التكلفة ، مما يجعله حلا مثاليا للملفات في المحركات والمحولات والملفات والأجهزة المنزلية والأجهزة الإلكترونية. فيما يلي قطاعات التطبيق الرئيسية وتكوينات المنتجات الموصى بها:

المحركات والأدوات الكهربائية

تعمل المحركات الكهربائية والأدوات الكهربائية في ظل بدء التشغيل عالي التردد والأحمال الثقيلة ودرجات الحرارة المرتفعة. تتطلب هذه الظروف أسلاك متعرجة ذات مقاومة حرارية عالية ، وتحمل إجهاد ميكانيكي قوي ، وأداء عزل موثوق. لضمان اللف المضغوط وتبديد الحرارة بكفاءة ، غالبا ما يفضل استخدام أسلاك الألومنيوم المستطيلة (المسطحة) أو الأسلاك المستديرة المعزولة متعددة الطبقات ، وعادة ما يتم تصنيفها بين الفئة 155 إلى الفئة 200.

تكوينات المنتج الموصى بها

أنظمة محرك المركبات الكهربائية (محركات السيارات الكهربائية)

تعمل محركات محرك السيارة الكهربائية تحت الجهد العالي والحمل الحراري والقيود الهيكلية المدمجة ، مما يضع متطلبات عالية للغاية على المقاومة الحرارية لسلك المغناطيس ، ومستوى العزل ، والقوة الميكانيكية ، وعامل تعبئة الفتحة. لهذا السبب ، أصبح سلك الألومنيوم المغناطيسي المستطيل مع التصنيف الحراري من الفئة 200/220 هو الحل السائد - مما يضمن كثافة طاقة عالية وتبريد محسن وعمر خدمة طويل.

تكوينات المنتج الموصى بها

ضواغط التيار المتردد ومحركات المروحة

تعمل أنظمة تكييف الهواء تحت درجات حرارة عالية ورطوبة ودورات بدء تشغيل متكررة ، خاصة في الضواغط ومحركات المروحة. هذا يضع متطلبات صعبة على سلك المغناطيس للمقاومة الحرارية وموثوقية العزل وتحمل الرطوبة. يشيع استخدام أنظمة العزل المركب أو البوليسترميد أو الطبقة المزدوجة ، وغالبا ما يتم إقرانها بموصلات الألمنيوم المكسوة بالنحاس (CCA) لتحقيق التوازن بين الموصلية والتكلفة.

تكوينات المنتج الموصى بها

المحولات والمفاعلات

يجب أن تتحمل أسلاك المغناطيس المستخدمة في المحولات والمفاعلات درجات الحرارة المرتفعة المستمرة والتشبع المغناطيسي والاهتزازات الميكانيكية ودورات الخدمة الطويلة ، مما يتطلب ثباتا حراريا ممتازا وأداء عزلا. بالنسبة للمعدات واسعة النطاق ، يفضل استخدام الأسلاك المسطحة أو المغطاة بالورق المصنفة من الفئة 180-220 لإطالة عمر العزل وتعزيز الموثوقية الهيكلية.

تكوينات المنتج الموصى بها

الملفات وأجهزة الاتصالات

تتطلب وحدات الاتصالات اللاسلكية وأجهزة الاستشعار والملفات المصغرة أبعادا دقيقة للغاية للموصل وطبقات عزل موحدة وأداء كهرومغناطيسي ممتاز. عادة ما تستخدم الأسلاك ذات القطر فائق الدقة (≤0.5 مم) مع أنظمة عزل مستقرة عالية التردد لضمان سلامة الإشارة ومقاومة EMI. تشمل أنواع العزل الشائعة البوليستر والأسيتال والبوليميد.

تكوينات المنتج الموصى بها

اتصل بنا للحصول على حلول أسلاك مغناطيسية مصممة خصيصا لأنظمة المحركات الخاصة بك!

مصممة خصيصا

التصنيع المتكامل وضمان الجودة لأسلاك Chalco Magnet

في Chalco ، نتفهم أن الأسلاك المغناطيسية تلعب دورا مزدوجا في التوصيل والعزل في المحركات والمحولات والملفات ، مما يتطلب دقة أبعاد استثنائية وقدرة على التحمل الحراري ومقاومة بيئية. بدعم من خطوط الإنتاج الداخلية المتكاملة تماما ومعايير العمليات الصارمة ، نضمن تسليم منتجات مستقر وموثوق.

تصنيع متكامل بالكامل · التحكم في العملية من طرف إلى طرف

من صب سبائك الألومنيوم → سحب الأسلاك → الدرفلة المستمرة → التلدين → المينا → فحص → الخبز → التخزين المؤقت ، يتم الانتهاء من كل خطوة داخل مرافق Chalco ، مما يلغي عدم اليقين وتقلبات الجودة من الاستعانة بمصادر خارجية.

• خطوط المينا الآلية المتعددة التي تدعم أنواع العزل المختلفة بما في ذلك PEW و EW و PI و AIW.
• تضمن عمليات التلدين والطلاء الدقيقة طبقة مينا موحدة ، مع قوة عازلة ممتازة ومقاومة للمذيبات.
• تخصيص دفعة صغيرة متاح ؛ تبديل المواصفات المرنة ؛ النماذج الأولية في غضون 7 أيام.

رقابة صارمة على الجودة · الشهادات الدولية

أنشأت Chalco نظاما شاملا لفحص الجودة عبر العملية بأكملها ، مما يضمن أن جميع أسلاك المغناطيس تلبي المعايير الدولية من حيث الحجم والأداء والمظهر.

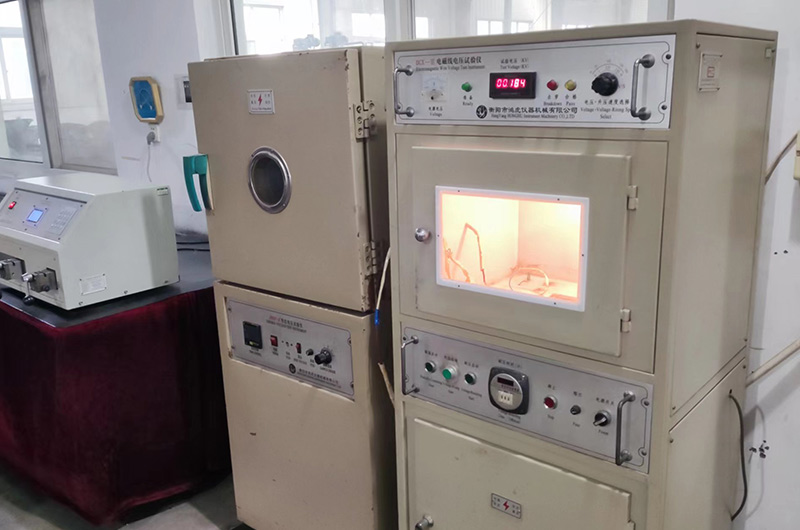

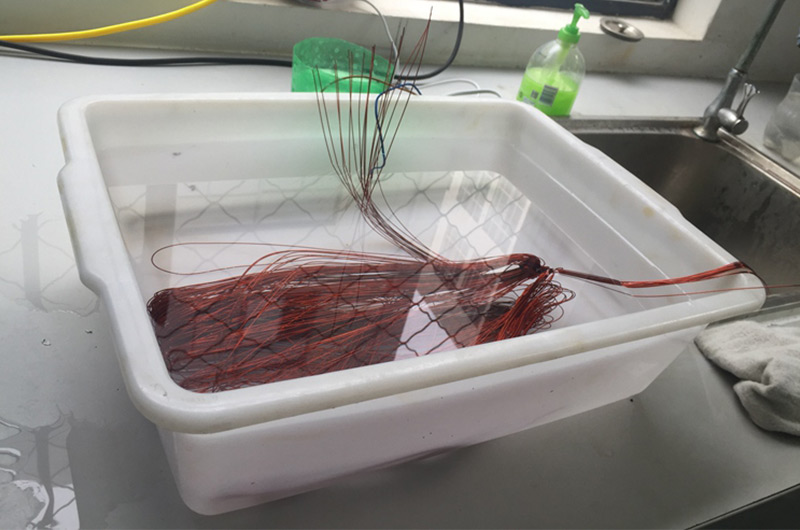

• يشمل الاختبار تحمل الأبعاد ، ومقاومة الموصل ، وسمك المينا ، وجهد الانهيار ، والالتصاق ، والصدمة الحرارية ، ومقاومة المذيبات ، إلخ.
• يضمن ترشيح غرف الأبحاث والفحص البصري عبر الإنترنت وأخذ العينات اليدوي نظافة السطح وتجنب الخدوش أو الفقاعات أو الملوثات.
• جميع البكرات صلبة وملفوفة بالتوتر لضمان الفك السلس وتقليل مخاطر التشغيل.
• يتم تصنيف كل بكرة بالمواد والحجم والتسامح ورقم الدفعة وتاريخ الإنتاج لإمكانية التتبع والأرشفة الرقمية.

تتوافق منتجات أسلاك مغناطيس Chalco تماما مع المواصفة القياسية 60317 و JIS C 3202 و GB / T 6109 و NEMA MW1000 والمعايير الدولية الأخرى. تم اعتماد منشآتنا وفقا لمعيار ISO 9001 و IATF 16949 (السيارات) ، مما يدعم التطبيقات في الصناعة والطاقة والنقل.

تغليف نظيف · التسليم العالمي

لحماية طلاء المينا من التلوث أو التلف ، تستخدم Chalco حلولا نظيفة للتغليف وحلول تغليف مخصصة:

• تشمل العبوة: فيلم مطاطي PE + رغوة ممتصة للصدمات + كرتون مقوى أو علب من الخشب الرقائقي.
• تتميز كل وحدة بملصقات محددة بوضوح لسهولة التعرف عليها وتخزينها.
• تشمل خيارات التوصيل العالمية الشحن البحري الدولي السريع أو الشحن البحري الكامل للحاويات. عند الطلب ، نقدم COA و COC و MSDS و RoHS ووثائق الامتثال الأخرى للتخليص الجمركي السلس.

الأسئلة المتداولة

1. كيفية اختيار فئة العزل؟ هل تقدمون الفئة 200 أو أعلى؟

نعم. تقدم Chalco مجموعة كاملة من فئات العزل بما في ذلك الفئة 130 (البوليستر PEW) ، والفئة 155 (EIW) ، والفئة 180 (EIW / PAI) ، والفئة 200 (Polyimide PI). سوف نوصي بالنظام الأنسب بناء على درجة حرارة التشغيل وظروف التبريد ومتطلبات عمر المعدات.

2. ما هي أنواع العزل المتوفرة؟ هل يمكنني طلب مجموعات مخصصة؟

نحن نوفر أنظمة عزل مختلفة بما في ذلك البوليستر (PEW) ، والبوليستر إيميد (EIW) ، والبوليميد (PI) ، والأسيتال (AIW) ، في هياكل أحادية الطبقة أو مزدوجة الطبقة. تتوفر أيضا طلاءات مخصصة مثل مقاومة المذيبات أو مقاومة الرطوبة أو مقاومة الهالة عند الطلب.

3. هل تقدمون موصلات CCA (الألومنيوم المغطى بالنحاس) أو CCA (النحاس المغطى بالألومنيوم)؟

نحن نوفر بشكل أساسي موصلات الألمنيوم (درجة EC) والألمنيوم المغطى بالنحاس (CCA). يوفر سلك المغناطيس CCA توازنا جيدا بين التوصيل الكهربائي والوزن الخفيف ، وهو مثالي للمحولات ولفات المحركات حيث يكون تحسين أداء التكلفة أمرا بالغ الأهمية.

4. هل أسلاك مغناطيس Chalco متوافقة مع المعايير الدولية؟ هل تقدمون تقارير الاختبار؟

نعم. جميع المنتجات تلبي المواصفة القياسية 60317 و GB / T 6109 و NEMA MW1000 و JIS C 3202 والمعايير الرئيسية الأخرى. عند التسليم ، يمكننا تقديم تقارير اختبار كاملة ، تغطي الأبعاد ، وسمك المينا ، والالتصاق ، وجهد الانهيار ، ومقاومة الصدمات الحرارية ، والمزيد.

5. هل هناك حد أدنى لكمية الطلب (موك)؟ هل يمكنني الحصول على عينات سريعة؟

لا يوجد موك للمواصفات القياسية. بالنسبة للمواصفات المخصصة ، نحن ندعم الطلبات المرنة منخفضة الحجم ، مع الحد الأدنى لأخذ العينات من 10 كجم. بفضل خطوط إنتاج الأسلاك والمينا الداخلية لدينا ، يمكن تسليم العينات في غضون 7 أيام عمل.

6. ما هي خيارات التعبئة والتغليف والشحن المتاحة؟ هل تؤيد التسليم العالمي؟

نحن نقدم عبوات بكرة قياسية أو مخصصة مع حماية مضادة للصدمات والغبار ومعززة لمنع تلف المينا أثناء النقل. نحن ندعم البريد السريع والشحن الجوي والشحن البحري ، ويمكننا توفير COC و MSDS و RoHS ومستندات التصدير الأخرى لتلبية الامتثال العالمي.
