أنابيب الهواء الألومنيوم

في البيئات الصناعية والتجارية الحديثة ، تعد أنظمة ضغط الهواء مكونات رئيسية للإنتاج والتشغيل الفعالين. مع التطور السريع للأتمتة الصناعية ، أصبحت أنابيب الألمنيوم مادة أساسية لا غنى عنها في المزيد والمزيد من أنظمة ضغط الهواء نظرا لمزاياها مثل الوزن الخفيف والقوة العالية ومقاومة التآكل.

ضغط الغاز والأدوات الهوائية وغيرها من مجالات معالجة الهواء نظرا لأدائها الممتاز وراحتها. سواء في خطوط الإنتاج الصناعي أو بيئات المختبرات أو المعدات التي تتطلب تدفقا ثابتا للهواء ، يمكن أن توفر أنابيب الألمنيوم حلولا موثوقة.

معلمات منتج أنابيب الهواء الألومنيوم Chalco

الأنواع الأساسية من أنابيب الألومنيوم: أنبوب أزرق ، أنبوب أخضر ، أنبوب رمادي ، أنبوب أسود ، أنبوب فضي ...

نطاق قطر الأنبوب: 3 / 4-8 '' (20-220 مم)

الأنواع الأساسية من التركيبات: المرفقين ، الصمامات الكروية ، المحملات ، المخفضات ، المحولات ...

المواد: 6063-T6 (الصف البحري) ، 6060 ، 6082 ... الفولاذ المقاوم للصدأ ، النحاس المطلي بالنيكل

المعايير الفنية: تتراوح درجة الحرارة حتى 200 درجة مئوية ؛ نطاق ضغط يصل إلى 20 بار

خيارات الطلاء: طلاء PTFE ، الرش الكهروستاتيكي ، مسحوق الطلاء

المعايير المتوافقة: ASTM B241 ، ASME B31.3 ، REACH ، EN 755.2 ، EN 755.8 ، EN 573.3 ، ISO 9001 ، ISO 8573 (جودة الهواء) ، TUV ، CE ، QUALICOAT

عرض منتج أنابيب الهواء المضغوط من الألومنيوم Chalco

أنابيب الهواء المضغوط الفضية الألومنيوم

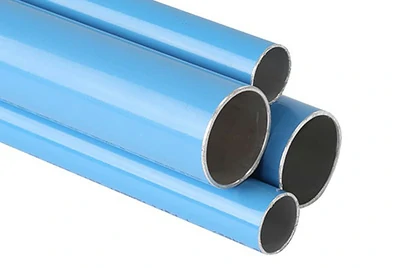

أنبوب الهواء المضغوط من الألومنيوم الأزرق

أنابيب الهواء المضغوط من الألومنيوم الأسود

أنبوب الهواء المضغوط من الألومنيوم الرمادي

أنابيب الهواء المضغوط من الألومنيوم الأخضر

مرجع حجم أنابيب الهواء الألومنيوم:

• 3/4 بوصة (20 مم) DN20
• 1 بوصة. (25 ملم) DN25
• 1-1 / 4 بوصة (32 مم)
• 1-1 / 2 بوصة (40 مم) DN40
• 2 بوصة (50 مم) DN50
• 2-1 / 2 بوصة (63 مم) DN65
• 3 بوصات (75 مم) DN80
• 3-1 / 2 بوصة. (90 مم)
• 4 بوصات (95 مم) DN100
• 4-1 / 2 بوصة. (110 ملم)
• 5 بوصات (140 مم)
• 6 بوصة. (160 ملم) DN150
• 8 بوصة. (200 مم) DN200
• 10 بوصات (250 مم)

ملحقات أنابيب الهواء المضغوط من الألومنيوم Chalco

• أقطار تركيب الضغط: 16 ، 20 ، 25 ، 32 ، 40 ، 50 ، 63 ، 80 ، 100 و 160 مم
• أقطار الموصل المدمجة: 50 و 63 و 80 و 100 و 160 مم

• تركيبات سلسلة PF - 20 (3/4 بوصة) - 25 (1 بوصة) - 40 (1 1/2 بوصة) - 50 (2 بوصة) مم

  صب الألومنيوم بالضغط العالي EN AC-46100 (على غرار A03830) EN 1706 (ASTM B85)

  سبائك الألومنيوم المطاوع EN AW-6026 (على غرار سبيكة 6082) EN 755-2 (ASTM B221)

• تركيبات الفئة PM - 63 (2 1/2 بوصة) - 80 (3 بوصات) مم

  الألومنيوم عالي الضغط يموت الصب EN AC-43400 (على غرار A360) ASTM B85 / EN 1706

  سبائك الألومنيوم المطاوع 6082 ASTM B221

• تركيبات الأقطار الأكبر - 63 (2 1/2 بوصة) - 80 (3 بوصة) مم

  صب القالب الدائم من الألومنيوم EN AC-43100 (على غرار A13600) EN 1706 (ASTM B85)

  الفولاذ المقاوم للصدأ EN 1.4301 (على غرار السبائك 304) EN 10088-2 (AISI 304)

• تركيبات QUICKDROPS 100 (4 بوصات) - 158 (6 بوصات) مم

  الألومنيوم عالي الضغط يموت الصب EN AC-44500 (على غرار A413) EN 1706 (ASTM B85)

• تركيبات السلسلة السوداء: 63 (2 1/2 بوصة) - 80 (3 بوصة) مم

  صب الألومنيوم بالضغط العالي EN AC-46100 (على غرار A03830) EN 1706 (ASTM B85)

  صب القالب الدائم من الألومنيوم EN AC-43100 (على غرار A13600) EN 1706 (ASTM B85)

  سبائك الألومنيوم المطاوع EN AW-6026 (على غرار سبيكة 6082) EN 755-2 (ASTM B221)

كوع

صمام كروي

المحمله

المخفض

محول

شفه

Chalco ضغط الهواء أنبوب الألومنيوم المعلمات التقنية

أقصى ضغط عمل:

• 1/2 " to 4 ": 232psi (16 bar) when the system is operated between -4 to +115 F (-20 to +46.1 C)
• 6" to 8": 188psi (13 bar) when the system is operated between -4 to +140 F (-20 to + 60 C)

درجة حرارة العمل القصوى:

• 185 درجة فهرنهايت عند تشغيل النظام عند 101 رطل / بوصة مربعة أو أقل
• 158 درجة فهرنهايت عند تشغيل النظام عند 145 رطل / بوصة مربعة أو أقل
• 140 درجة فهرنهايت عند تشغيل النظام عند 188 رطل / بوصة مربعة أو أقل
• 115 درجة فهرنهايت عند تشغيل النظام عند 232 رطل / بوصة مربعة أو أقل (1/2 بوصة إلى 4 بوصات فقط)

مستوى الفراغ: -28.94 بوصة زئبق / -0.98 بار

ضغط الانفجار: 1160 رطل لكل بوصة مربعة بمعامل 5: 1

درجة حرارة السائل: -20 إلى 80 درجة مئوية

8 مزايا منتجات أنابيب الألمنيوم ضاغط الهواء Chalco

1. نظام معدني بالكامل - أكثر أمانا وموثوقية من البلاستيك:

تعتمد أنابيب الألمنيوم Chalco هيكلا معدنيا بالكامل ، وهو أكثر مقاومة لدرجات الحرارة العالية والضغط من الأنابيب البلاستيكية. لديها سلامة وموثوقية أعلى ، مما يضمن التشغيل المستقر على المدى الطويل.

2. درجة عالية من المشاركة بين الأنابيب والتجهيزات - تعزيز الختم وسلامة النظام:

تعمل الدرجة العالية من الاشتباك بين أنابيب ووصلات Chalco على تحسين إحكام إغلاق النظام ، مما يضمن أن يكون نظام الأنابيب بأكمله أكثر استقرارا وموثوقية ، وتجنب تسرب الهواء وفقدان الضغط.

3. مواد الأنابيب القابلة لإعادة التدوير - يمكن إعادة تدوير مواد أنابيب الألومنيوم:

أنابيب الألومنيوم تشالكو مصنوعة من مواد قابلة لإعادة التدوير وتفي بالمعايير البيئية ، مما لا يقلل فقط من هدر الموارد ، ولكنه يدعم أيضا برامج المباني الخضراء ويساعدك على تحقيق أهداف التنمية المستدامة الخاصة بك.

4. خفيفة الوزن وسهلة التعامل - أخف بنسبة 90٪ من الأنابيب الفولاذية المماثلة:

نظرا للطبيعة خفيفة الوزن لأنابيب الألمنيوم ، فإن نظام Chalco أخف بنسبة 90٪ من الأنابيب الفولاذية المماثلة ، مما يسهل تركيبه وتشغيله ، مما يقلل بشكل كبير من تكاليف العمالة.

5. سهلة التركيب / التعديل - تتيح الإعداد والتغييرات بشكل أسرع وأبسط:

أنظمة أنابيب تشالكو سهلة التركيب والتعديل ، ولا تتطلب أدوات أو تقنيات خاصة ، مما يساعدك على إكمال الإعداد والتعديلات بسرعة ، وتقصير دورات البناء.

6. متانة قوية - موثوقية طويلة الأجل:

تضمن مقاومة التآكل ومقاومة التآكل لأنابيب الألمنيوم Chalco التشغيل المستقر على المدى الطويل لنظام الأنابيب وتقليل وتيرة الصيانة والاستبدال.

7. جودة الهواء الفائقة - تقليل الاحتكاك والاضطراب:

تتميز قنوات تشالكو بسطح داخلي أملس يقلل من الاحتكاك والاضطراب في تدفق الهواء ، مما يضمن توصيل هواء نظيف وخالي من الملوثات ، ويحسن أداء المعدات ويقلل من متطلبات الصيانة.

8. تحسين كفاءة الطاقة وتوفير التكاليف:

من خلال تقليل انخفاض الضغط وتسربات الهواء ، تعمل Chalco على تحسين كفاءة الطاقة لأنظمة الهواء المضغوط ، مما يساعد على تقليل تكاليف التشغيل وزيادة الفعالية الإجمالية للنظام.

التطبيقات المتنوعة لأنابيب الألومنيوم Chalco في أنظمة الغاز

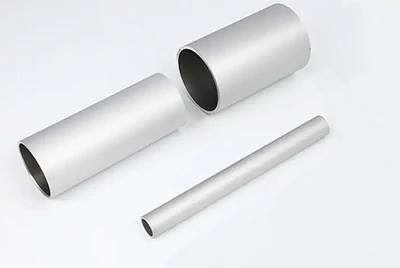

أنابيب الألمنيوم لنقل الغاز

تستخدم أنابيب الألمنيوم لنقل الغاز على نطاق واسع في الهواء المضغوط والغاز الخامل وأنظمة التفريغ. بفضل مقاومتها الممتازة للتآكل والخفة والقوة العالية ، فإنها تضمن نقل الغاز بكفاءة واستقرار وآمن.

اتصل بنا الآن

أنبوب ألومنيوم دائري

أنبوب ضغط الألومنيوم (سجل لويدز)

أنابيب الألومنيوم غير الملحومة

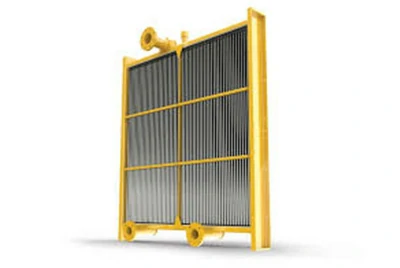

أنابيب الألومنيوم لفصل الهواء

يستخدم نظام فصل الهواء لفصل الأكسجين والنيتروجين والمكونات الأخرى في الهواء. تتميز أنابيب الألمنيوم بقوة عالية ومقاومة للتآكل ومناسبة لبيئات درجات الحرارة المنخفضة والضغط العالي.

اتصل بنا الآن

أنبوب الألومنيوم المكثف للأكسجين

أنبوب ألومنيوم مزدوج برميل

أنابيب الألومنيوم الباردة عازمة

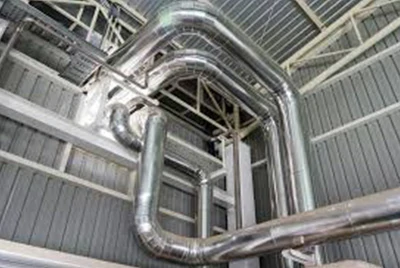

أنابيب الألومنيوم لأنظمة التدفئة والتهوية وتكييف الهواء

في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ، تستخدم أنابيب الألمنيوم على نطاق واسع في معدات التبريد والتدفئة نظرا لأدائها الممتاز في نقل الحرارة وخفة وزنها.

اتصل بنا الآن

أنابيب الألمنيوم ذات القطر الكبير

أنابيب الألمنيوم النحاس المركبة

ثني أنابيب الألومنيوم

أنابيب الألومنيوم لتبريد الهواء

يتم استخدام نظام تبريد الهواء لتوفير تبديد فعال للحرارة للمعدات. تستخدم أنابيب الألمنيوم على نطاق واسع في معدات التبريد نظرا للتوصيل الحراري الجيد ومقاومتها للتآكل.

اتصل بنا الآن

أنبوب زعنفة الألومنيوم

أنبوب لفائف الألومنيوم

أنبوب الألومنيوم microchannel

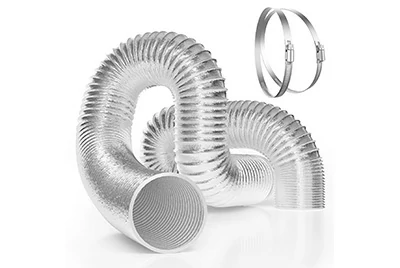

أنابيب الألمنيوم لأنظمة العادم

يحتاج نظام العادم إلى ضمان تدفق الهواء دون عوائق. أنبوب الألمنيوم خفيف وسهل التركيب والتفكيك ، ويمكن أن يدعم بشكل فعال دوران الهواء على نطاق واسع.

اتصل بنا الآن

الألومنيوم tuyere الشخصي

أنبوب الألمنيوم المموج

خرطوم رقائق الألومنيوم

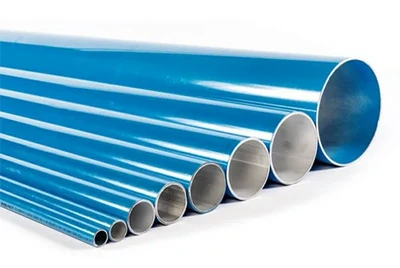

أنابيب الألومنيوم للأدوات الهوائية الصناعية

تستخدم الأدوات الهوائية الصناعية على نطاق واسع في خطوط الإنتاج المختلفة وخطوط التجميع ومواقع البناء وأعمال الصيانة ، بالاعتماد على الهواء المضغوط لقيادة الأدوات الهوائية المختلفة. كمكون رئيسي في نظام الأدوات الهوائية.

اتصل بنا الآن

أنبوب اسطوانة الألومنيوم

أنبوب ضغط الألومنيوم

أنابيب الألومنيوم غير الملحومة

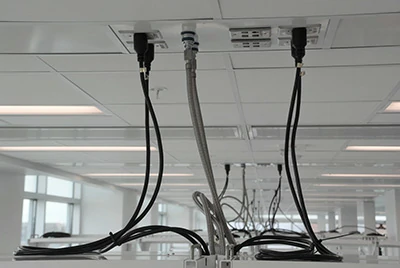

أنابيب الألمنيوم لأنظمة الغازات الطبية والمخبرية

في المجالات الطبية والمختبرية ، يتطلب توريد الغازات ونقلها جودة عالية ودقة وأمان. تستخدم أنابيب الألمنيوم على نطاق واسع في هذه الأنظمة نظرا لمقاومتها الفائقة للتآكل ، والقوة العالية ، والخفة ، وسهولة التنظيف والتطهير لضمان انتقال الغاز بكفاءة وأمان وصحية.

اتصل بنا الآن

الألومنيوم الشعري

أنبوب اسطوانة غاز الألومنيوم

أنبوب الألومنيوم الدقيق

نظام أنابيب الهواء دليل اختيار مواد الأنابيب

الاعتبارات الرئيسية لاختيار المواد

مقاومة التآكل: غالبا ما تتعرض خطوط أنابيب الغاز لبيئات رطبة أو وسائط كيميائية ، لذا فإن مقاومة التآكل أمر بالغ الأهمية. قد تتسبب الغازات والظروف البيئية المختلفة في تآكل مواد خطوط الأنابيب.

مقاومة الضغط: تحتاج خطوط أنابيب الغاز إلى تحمل قدر معين من الضغط ، لذلك من الضروري اختيار مواد ذات قوة عالية ومقاومة للضغط.

خفه: سيؤثر وزن نظام الأنابيب بشكل مباشر على راحة التركيب والصيانة. يمكن أن يؤدي اختيار مواد خفيفة الوزن إلى تقليل كثافة اليد العاملة والتكاليف.

الموصلية الحرارية واستقرار درجة الحرارة: ستؤثر تقلبات درجات الحرارة على سيولة الغاز ، ويجب أن تفي الموصلية الحرارية ومقاومة درجة الحرارة للمادة بمتطلبات بيئة العمل للنظام.

التكلفة والميزانية: يجب أن يتطابق اختيار المواد مع ميزانية المشروع ، مع مراعاة تكاليف الصيانة طويلة الأجل.

النظافة والتنظيف: خاصة في الصناعات الطبية والغذائية والصيدلانية ، يجب أن تفي مواد الأنابيب بمتطلبات النظافة العالية لتسهيل التنظيف وتجنب التلوث.

اقتراحات اختيار المواد لسيناريوهات التطبيق المختلفة

نظام الهواء المضغوط: يوصى باستخدام أنابيب الألمنيوم أو أنابيب الفولاذ المقاوم للصدأ لأنها توفر قوة كافية ومقاومة ممتازة للتآكل.

أنظمة درجة الحرارة العالية أو الضغط العالي: تعتبر أنابيب الفولاذ المقاوم للصدأ خيارا مثاليا بسبب مقاومتها العالية لدرجات الحرارة والضغط.

نظام التبريد: بالنسبة للبيئات ذات درجات الحرارة المنخفضة ، تعتبر أنابيب الألمنيوم مناسبة جدا نظرا لموصلها الحراري الجيد وخفة وزنها. تستخدم الأنابيب النحاسية أيضا على نطاق واسع في أنظمة التبريد وأنابيب تكييف الهواء ، خاصة لنقل الغاز منخفض الضغط.

أنظمة الغازات الطبية: يجب اختيار أنابيب الألومنيوم أو الفولاذ المقاوم للصدأ التي تلبي المعايير الصحية. إن خفة أنابيب الألمنيوم والخصائص المضادة للبكتيريا للفولاذ المقاوم للصدأ تجعلها المواد المفضلة للتطبيقات الطبية.

نظام الغاز الخامل: أنابيب الألمنيوم مناسبة لأنظمة توصيل الغاز الخامل ويمكن أن تتجنب تلوث الغاز بشكل فعال.

صناعة المواد الغذائية: أنابيب الفولاذ المقاوم للصدأ مناسبة جدا لنقل الغاز الغذائي بسبب مقاومتها للتآكل والنظافة.

أنظمة الغازات المختبرية: تعتبر كل من أنابيب الألمنيوم والفولاذ المقاوم للصدأ مناسبة تماما لتوصيل الغاز المختبري ، مما يوفر تدفقا دقيقا ومتسقا للغاز.
