لماذا تختار قضيب 6101 الدقيق للأرضي؟
تحت مقاومة T6، يحافظ قضيب التأريض 6101 على القوة مع الحفاظ على موصلية ≥59.5 IACS، مما يجعله مناسبا للموصلات الكهربائية والطرفات عالية الجهد.
محسن للدوران اليدوي السائل من النوع السويسري (الرأس المنزلق): تحكم صارم في الاستقامة والاستدارة، نهايات مزدوجة الشنق، وتسامح القطر السالب −0.02 مم معا يضمن تغذية أوتوماتيكية سلسة؛ تظل المقود الطويل مستقرة عند 8,000 دورة في الدقيقة.
حلقة الحبيبات الخشنة <0.5 mm effectively avoids white/snowflake blemishes, improving consistency for subsequent anodizing or appearance finishes.
تحسين الجمع بين قضبان التأريض 6101 وعملية التشغيل يحسن تكسير الرقائق، وتكوين الرقائق القصيرة بسهولة أكبر، ويقلل من تعشيش الطيور ووقت التوقف عن العمل، ويطيل عمر الأدوات وإنتاجية الأجزاء.
المواصفات والدقة
الأبعاد والتساميحات الهندسية
تحمل القطر: الافتراضي −0.02 مم (مخصص ±0.02 مم متوفر)
الاستقامة: ≤0.2 مم/م
الاستدارة: ≤0.005 مم
النهايات: مزدوج؛ تغذية تلقائية سلسة دون تشويش
التحقق من السرعة: لا يوجد اهتزاز/علامات أدوات ظاهرة عند سرعة المغزل 8000 دورة في الدقيقة
درجة التزويد: معيار T6؛ تتوفر أنظمة تخفيف الإجهاد (مثل T651 / T6511) لتقليل تشويه التشغيل
التحكم في السطح والحبيبات الخشنة
حلقة الحبوب الخشنة: <0.5 mm, delivering uniform anodized appearance and fewer blemishes
طول الإمدادات: القياسي 3 م / 6 أمتار؛ تغليف مقطع حسب الطول وقطع واحدة مدعوم
التركيب الكيميائي — GB/T 3190-2020
| عنصر | محتوى |
| Si | 0.30–0.70 |
| Fe | ≤0.50 |
| Cu | ≤0.10 |
| Mn | ≤0.03 |
| Mg | 0.35–0.80 |
| Cr | ≤0.03 |
| Zn | ≤0.10 |
| Ti | ≤0.10 |
| أخرى (فردي/كلي) | ≤0.05 / ≤0.15 |
| Al | الباقي |
الخصائص الميكانيكية — GB/T 3191-2019
| الطابع العيني | RM (MPa) | Rp0.2 (MPa) | A (%) | HB |
| T6 | ≥200 | ≥170 | ≥10 | ≥70 |
عملية التشغيل

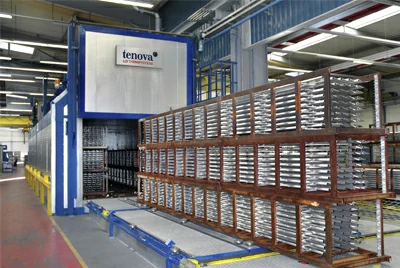

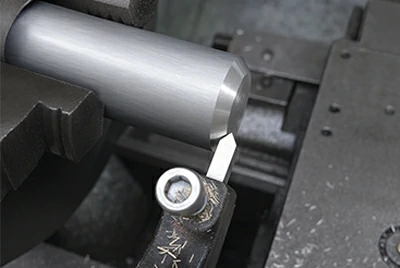

أبرز محطات التشغيل
تفريض دقيق بعرض خارجي بتردد −0.02 مم (اختياري ±0.02 مم)؛ الاستقامة ≤0.2 مم/م، والاستدارة ≤0.005.
نهايات مزدوجة الشطوف لآلات النوع السويسري / البوشينج التوجيهي؛ تغذية ناعمة، مشاكل أقل، تآكل أقل في البوش.
قطع طويل ثابت عند 8,000 دورة في الدقيقة، مع علامات أدوات دقيقة واهتزاز منخفض.
المعالجة المسبقة "المعدلة حسب الحجم": يمكن تدوير OD مسبقا لتناسب حجم جهازك القابل للاستخدام قبل الشحن لتقصير فترات التجربة والإعداد.
حلقة الحبيبات الخشنة <0.5 mm for more consistent anodizing, fewer white/snowflake blemishes.
سلوك تكسير الشرائح المحسنة للشرائح الأقصر، وتقليل تعشيش الطيور وفترات التوقف القليلة، وعمر الأدوات أطول، وزيادة إنتاج القطع.
خيار T651 لتخفيف الإجهاد لأبعاد أكثر استقراء أثناء التشغيل الثانوي.
الأدوات والعملية
أدوات الكربيد/PCD ذات المجرى الإيجابي الكبير، وأخاديد الرقائق المصقولة، وقواطع رقائق خاصة بالألمنيوم.
المبرد: قابل للذوبان في الماء بنسبة 6–10٪ أو MQL؛ استخدم زيت قطع EP للطفر/اللف.
تحقق من تركيز التوجيه والتعبئة المسبقة؛ استخدم مسند المتابعة / المخزن الذيلي للأجزاء النحيلة.
إنهاء المنعطفات بعمق صغير من القطع/التغذية؛ الطحن باستخدام قواطع ألمنيوم مصقولة بثلاث مزامير مصقولة، سرعة سطحية عالية، وتفاعل شعاعي صغير.
الجودة والعائد
أخذ عينات قبل التشغيل من الخارج الزائد/الاستقامة/الاستدارة؛ حافظ على تحمل سلبي ثابت لجرعة الجرعة الزائدة داخل الأوقات المعتادة.
إزالة الشريط والتشفر بالكامل في نفس الإعداد لتقليل خطأ إعادة التثبيت.
فحص 100٪ من المقال الأول بالإضافة إلى فحوصات دورية للأبعاد الرئيسية (الخارج الزائد، الخيوط، المحورية، إلخ).
بالنسبة للأجزاء المؤكسدة، اختر قطعا ذات حلقة خشنة <0.5 mm and keep pretreatment cycles consistent.
المشاكل الشائعة والعلاجات
الرقائق الطويلة / تعشيش الطيور: زيادة العلف، استخدام كاسر رقائق خاص ب Al، تحسين توصيل سائل التبريد.
تموجات دقيقة / تموجات دقيقة: قصر البروز، أعد فحص تركيز البوش/التحميل المسبق، تحقق من التشابك واستقامتها.
انحراف الأبعاد: استخدم تمبر T651؛ أضف فترة تبريد بين القطع الخام والنهاية.
تفريغ العيوب / تغير اللون: اختر قطعا ذات حلقة خشنة أصغر؛ توحيد المعالجة المسبقة/الصبغة؛ تحسين التشطيب السطحي.
التسليم والتعاون
قطع حسب الطول، OD مسبقا الدوران، نهايات مزدوجة التشنج، وتغليف واقي فردي.
قدم EN 10204 3.1 بالإضافة إلى تقارير الكيمياء/الآناد/الأبعاد/المظهر (اختيارية تقييمات IACS وتقييمات الحبيبات الخشنة).
إرسال الرسومات؛ مراجعة قابلية التصنيع خلال 48 ساعة واقتراحات لتقليل التكاليف.
التطبيقات

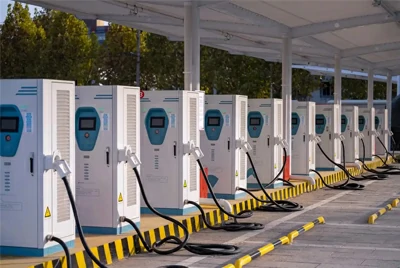

المركبات الكهربائية (EV) للطاقة الجديدة
يتم تدوير أطراف الموصلات عالية الجهد، وأطراف الحافلة، وأعمدة التأريض من قضيب الأرضي 6101 لموازنة التوصيل وقوة التجميع. تحمل التوازن السلبي للخارج الزائد، والمستقامة، والاستدارة تثبت الملاءمة ومقاومة التلامس؛ الأطراف المزدوجة المغلقة تدعم تغذية ناعمة مع بوشينج موجه؛ يقلل T651 من تشويه التشغيل؛ حلقة الحبوب الخشنة <0.5 mm improves anodized appearance consistency.

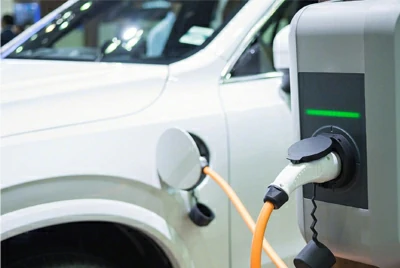

شواحن التيار المستمر السريعة
يجب أن تقاوم أطراف الموصلات عالية الجهد وأجزاء النواة القابلة للتوصيل التآكل الخارجي وتقلل من ارتفاع درجة حرارة التلامس. تظل المقود الطويلة مستقرة عند 8,000 دورة في الدقيقة مع جودة سطح أفضل وقابلية تكرار أفضل؛ تحسين كسر الشرائح يقلل من وقت التوقف والتشابك.
المعايير والمكافئات
- الجمعية الأمريكية للألمنيوم (AA): 6101
- UNS: A96101
- ISO: R209 E-AlMgSi
- الصين: GB 6101
- فرنسا: NF A-GS/L
- المملكة المتحدة: BS 6101A (91E)
- ألمانيا: DIN EN AW6010/5/3/2037
- اليابان: JIS A6101 (ABC×2)
قدرات الإمداد
التوتر المتاح: بشكل رئيسي T6؛ التحكم في التوتر عبر تخفيف الإجهاد أثناء التمدد (مثل T6511)، أو موازنة التوصيل/القوة مع T61/T63/T64 حسب الحاجة.
القطع والتحمل: قطع إلى الطول مع استراتيجية السحب الزائد السلبية الافتراضية −0.02 مم؛ قدم بيانات فحص الاستقامة/الاستدارة.
الشهادات والاختبارات: EN 10204 3.1 MTC، تقارير كيميائية وميكانيكية؛ تقييمات اختيارية لموصلية IACS والمظهر/الحبيبات الخشنة.

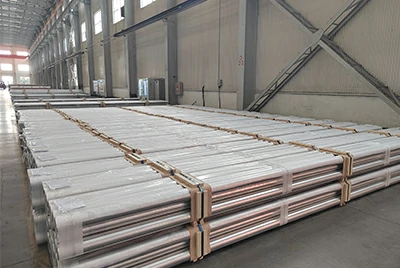

التغليف: تغليف رغوي + حاجز رطوبة + حماية من الزوايا/المطبات + صندوق خشبي مخون للشحن البحري/الجوي.
الأسئلة المتداولة
س: ما قيمة قضيب التأريض مقابل القضيب البارد القياسي؟
ج: أبعاد وهندسة أكثر إحكاما؛ مع الأطراف ذات الخطوط المزدوجة واستراتيجية OD سلبية، يكون التغذية أكثر سلاسة، والاهتزاز أقل، والعائد أعلى.
س: هل يمكنك توفير ±0.02 مم تسامح متماثل؟
ج: نعم. الإعداد الافتراضي هو −0.02 مم لسهولة استخدام البوشينغ/التجميع؛ ±0.02 مم متاحة عند الطلب.
س: كيف يمكن تقليل تشوه التشغيل الآلي؟
ج: اختيار إمداد تخفيف الإجهاد (T651) وتضمين فحوصات الاستقامة/الإجهاد المتبقي في الفحص الوارد؛ استخدم التعتيق الحراري قبل الدوران وفكر في التعتيق الحراري عند الحاجة.
س: هل يمكنك تزويد السائل الزائد جاهز لبوشينغ الدليل؟
ج: نعم. يمكننا تدوير OD مسبقا إلى حجم ماكينتك القابل للاستخدام مع الحفاظ على استراتيجية −0.02 مم للتثبيت السلس.
س: كيف تضمن الاستقرار عند 8,000 دورة في الدقيقة؟
ج: من خلال التحكم في الاستقامة والاستدارة مع نهايات مزدوجة التشنج، بالإضافة إلى البنية المجهرية الموحدة وتخفيف الإجهاد لتحقيق الاستقرار عالي السرعة.
س: كيف يمكن التحكم في تغير الألوان المؤكسدة؟
ج: الحفاظ على حلقة الحبيبات الخشنة <0.5 mm, and standardize pretreatment/dye cycles for consistent appearance.
س: هل يتوفر المزاج الخفيف الناتج عن التوتر؟
ج: نعم، T651 متوفر للتشغيل الدقيق الحساس للتشويه.
اطلب عرض سعر
توفر تشالكو ألمنيوم قضيبا مطحنا دقيقا 6101 على مدار السنة مع تشغيل مخصص وتوصيل سريع. أرسل رسومات أو متطلبات الحجم لتحديد الأسعار في نفس اليوم والدعم الفني.
